Рулевая рейка на Toyota Airtrek (кузов ZZT230, ZZT235) – узел, подверженный износу из-за особенностей подвески и условий эксплуатации. Чаще всего проблемы возникают после 100–150 тыс. км пробега: появляется стук при поворотах, люфт руля, течь масла через сальники. Снятие рейки требуется для замены изношенных деталей (пыльников, втулок, сальников) или установки новой. Процедура осложняется плотной компоновкой моторного отсека и необходимостью точной центровки при обратной сборке.
Для работы понадобятся: набор головок (10, 12, 14, 17 мм), удлинители, карданный шарнир для труднодоступных болтов, динамометрический ключ (момент затяжки рулевых тяг – 50–60 Н·м), съемник шаровых опор, домкрат и подставки. Из расходников – новые хомуты для пыльников, герметик для фланцев (например, Toyota 08826-00080) и смазка для шлицевых соединений (Lithium Grease). Перед началом отсоедините клемму аккумулятора и слейте жидкость ГУР (если система не пустая).
Ключевые моменты: при отсоединении рулевого вала обязательно пометьте его положение относительно рейки – ошибка на 1–2 зуба приведет к смещению рулевого колеса. Болты крепления рейки к подрамнику (два спереди, один сзади) затянуты с усилием 80–90 Н·м – без удлинителя или кардана их не открутить. После снятия проверьте состояние подрамника: коррозия или деформация могут потребовать его замены или правки перед установкой новой рейки.
Если рейка снимается для ремонта, сразу замените пыльники и втулки – даже минимальные трещины приведут к повторному износу. При установке новой рейки обратите внимание на маркировку: для Airtrek подходят детали с номерами 44200-26030 (оригинал) или аналоги от JTEKT, ZF. Не используйте герметик на резиновых уплотнениях – это нарушит герметичность. После сборки прокачайте систему ГУР и проверьте углы установки колес.
Какие инструменты и материалы понадобятся для демонтажа рулевой рейки
Для снятия рулевой рейки на Subaru Forester (Аиртрек) потребуется набор специализированных инструментов, без которых процесс осложнится или станет невозможным. Основной комплект включает:
- Торцевые головки на 10, 12, 14, 17 и 19 мм с удлинителями (не менее 150 мм) – для откручивания болтов крепления рейки и подрамника.
- Накидные ключи на 17 и 19 мм – для работы с гайками рулевых тяг и шаровых опор.
- Шестигранник на 6 мм – для фиксации регулировочного болта рейки.
- Съемник шаровых опор (универсальный или подходящий под модель) – без него демонтаж наконечников рулевых тяг займет втрое больше времени.
- Монтировка или лом с плоским концом – для отсоединения стабилизатора поперечной устойчивости.
- Домкрат и подставки под кузов (не менее 2 тонн грузоподъемности) – подъем автомобиля обязателен для доступа к нижним креплениям.
- Динамометрический ключ (диапазон 30–150 Н·м) – для затяжки болтов с указанным моментом при обратной сборке.
Помимо инструментов, подготовьте расходные материалы и вспомогательные средства. Заранее приобретите новые детали, если планируете их замену: пыльники рулевых тяг (артикул 28021AA000 для оригинала), хомуты для их фиксации (размер 16–20 мм), а также герметик для фланцев (например, Loctite 574). Для очистки резьбовых соединений от ржавчины и грязи понадобится проникающая смазка (WD-40 или аналог) и металлическая щетка. Не забудьте о емкости для слива жидкости ГУР (если система не будет полностью разбираться) и ветоши – пролитая жидкость усложнит работу.
Особое внимание уделите безопасности: используйте перчатки из нитрила (для защиты от масел и острых кромок) и защитные очки. Если рейка снимается впервые, рекомендуется иметь под рукой схему креплений (можно найти в сервисном мануале Subaru по VIN) – это исключит ошибки при демонтаже. Для фиксации рулевого колеса в неподвижном положении пригодится стопор или скотч, наклеенный на руль и панель приборов, чтобы не провернуть вал при снятии рейки.

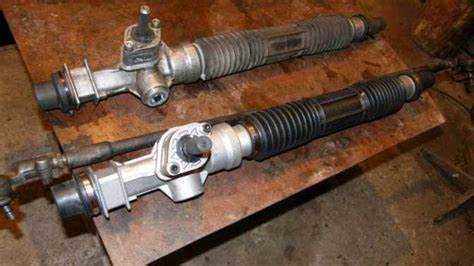

Как правильно подготовить автомобиль перед снятием рулевой рейки
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Под задние колеса подложите противооткатные упоры, а под переднюю часть кузова – страховочные стойки или подставки. Используйте только сертифицированные опоры грузоподъемностью не менее 2 тонн, так как стандартные домкраты не обеспечивают достаточной устойчивости при длительных работах.
Отключите аккумуляторную батарею, сняв клемму «минус». Это исключит случайное замыкание при отсоединении электрических разъемов рулевой рейки, особенно если на вашем Аиртреке установлена рейка с электроусилителем. Храните клемму в изолированном месте, чтобы избежать контакта с металлическими частями кузова.
Слейте жидкость из системы гидроусилителя руля (ГУР), если она присутствует. Для этого отсоедините шланг обратки от бачка и направьте его в емкость. Запустите двигатель на 5–10 секунд, пока жидкость не перестанет вытекать. Не допускайте работы насоса ГУР «всухую» – это приведет к его повреждению. После слива заглушите штуцеры шлангов чистыми пробками или полиэтиленом.
Снимите передние колеса и брызговики. Для этого ослабьте гайки крепления колес на земле, затем поднимите автомобиль и демонтируйте их полностью. Брызговики закреплены пластиковыми пистонами и винтами – используйте отвертку с плоским шлицем или специальный съемник, чтобы не повредить крепеж.
Отсоедините рулевые наконечники от поворотных кулаков. Для этого очистите резьбовые соединения от грязи металлической щеткой и обработайте их проникающей смазкой (например, WD-40) за 10–15 минут до начала работ. Используйте съемник рулевых наконечников, а не молоток – ударные нагрузки деформируют шаровые опоры и гнезда в кулаках.
Заранее подготовьте инструмент: головки на 10, 12, 14, 17 и 19 мм, удлинители, карданные шарниры, динамометрический ключ (для последующей сборки), а также шестигранники на 5 и 6 мм для стопорных болтов. Проверьте наличие новых медных шайб под штуцеры гидравлических трубок – их замена обязательна при обратной установке.
Очистите рабочую зону от грязи и масла. Особое внимание уделите месту крепления рейки к подрамнику и шлицевому соединению рулевого вала. Используйте очиститель тормозов или обезжириватель на основе спирта – абразивные материалы могут повредить резиновые уплотнения и защитные чехлы.
Перед отсоединением рулевого вала от рейки пометьте их взаимное положение маркером или кернером. Это упростит последующую сборку и сохранит заводскую регулировку углов установки колес. Если метки не нанести, потребуется повторная настройка развала-схождения, что увеличит время и стоимость ремонта.
Пошаговая инструкция по отсоединению рулевых тяг и наконечников
Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав задние колеса противооткатными упорами. Снимите передние колеса, открутив гайки крепления ключом на 19 мм. Очистите резьбовые соединения наконечников рулевых тяг от грязи и ржавчины металлической щеткой, обработайте проникающей смазкой (например, WD-40) и дайте выдержку 10–15 минут. Это снизит риск повреждения резьбы при демонтаже.
Отсоедините шплинт на гайке шарового пальца наконечника с помощью пассатижей, затем открутите гайку ключом на 17 мм. Используйте съемник шаровых опор (универсальный или специализированный для Subaru), установив его лапы под опорную площадку наконечника и затягивая центральный болт до выхода пальца из поворотного кулака. Если съемника нет, аккуратно выбейте палец молотком через медную или алюминиевую проставку, нанося удары по боковой поверхности кулака, а не по резьбе.
Ослабьте контргайку на рулевой тяге ключом на 22 мм, удерживая наконечник от проворачивания ключом на 17 мм за шестигранник на его корпусе. Открутите наконечник, вращая его против часовой стрелки, и зафиксируйте количество оборотов – это поможет сохранить схождение колес при обратной сборке. Повторите процедуру для второго наконечника. Проверьте состояние пыльников на тягах: трещины или разрывы требуют замены детали.
Перед установкой новых наконечников смажьте резьбу тяги и наконечника графитовой смазкой для предотвращения прикипания. Затяните контргайку моментом 50–60 Н·м, удерживая наконечник от проворачивания. После сборки обязательно выполните регулировку схождения колес на стенде, так как даже незначительное отклонение от заводских параметров приведет к неравномерному износу шин и ухудшению управляемости.

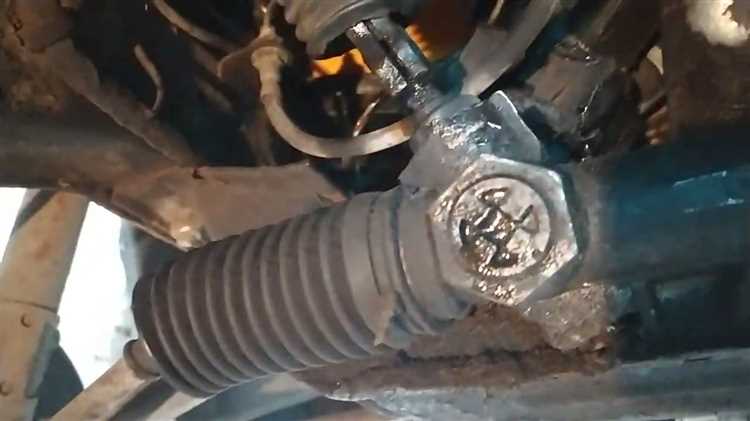

Как безопасно открутить крепления рулевой рейки к кузову
Перед началом работ зафиксируйте автомобиль на ровной поверхности с помощью противооткатных упоров и домкрата, подложив под кузов страховочные стойки. На Subaru Forester (Airtrek) крепления рулевой рейки к кузову расположены в двух точках: спереди – болты M12×1.25 с моментом затяжки 70–80 Н·м, сзади – гайки M10×1.25 (45–55 Н·м). Используйте головку на 17 мм для передних болтов и на 14 мм для задних гаек, предварительно очистив резьбу от грязи проволочной щеткой и обработав проникающей смазкой (например, WD-40) за 15–20 минут до демонтажа.
Откручивайте крепления в строгой последовательности: сначала ослабьте задние гайки на 2–3 оборота, затем переходите к передним болтам. Если болт не поддается, приложите усилие рывками, избегая резких ударов – используйте удлинитель для ключа, чтобы увеличить рычаг, но не превышайте рекомендованный момент. При закисании резьбы нагрейте болт промышленным феном до 150–200°C, затем охладите его водой – это разрушит окислы. Зафиксируйте рейку снизу домкратом или подпоркой, чтобы предотвратить ее падение после снятия последнего крепления.
После откручивания проверьте состояние резиновых втулок креплений – при наличии трещин или деформации более 2 мм замените их. Оригинальные втулки для Airtrek имеют артикулы 22111AC000 (передняя) и 22111AC010 (задняя). При установке новых втулок смажьте их силиконовой смазкой для облегчения монтажа и предотвращения скрипов. Затягивайте крепления в обратной последовательности, начиная с передних болтов, с соблюдением указанных моментов затяжки.
Особенности снятия рулевой рейки с гидроусилителем на Аиртреке
Отсоединение рулевых тяг требует специфического подхода: наконечники зафиксированы корончатыми гайками M14×1.5 с контргайками. Сначала ослабьте контргайку на 1–2 оборота, затем выпрессуйте наконечник съёмником – ударный метод может повредить пыльник или шаровый шарнир. Если съёмника нет, допустимо использовать молоток и зубило, но наносите удары строго по проушине наконечника, избегая резьбы. После снятия тяг проверьте состояние пыльников: трещины или разрывы – повод для замены.
- Шланги ГУР (напорный и обратный) подключены к рейке через штуцеры с уплотнительными кольцами. Перед отсоединением пометьте их положение – перепутывание при сборке приведёт к некорректной работе системы. Для демонтажа используйте ключ на 19 мм для накидной гайки и на 17 мм для штуцера; не прилагайте чрезмерных усилий – алюминиевый корпус рейки склонен к срыву резьбы.
- Перед установкой новой или отремонтированной рейки замените все уплотнительные кольца на штуцерах шлангов ГУР (номер по каталогу: 89411AC000). Смажьте их чистой жидкостью ГУР, чтобы избежать закусывания при затяжке. Момент затяжки болтов крепления рейки – 70–80 Н·м, гаек штуцеров – 30–35 Н·м.
После установки рейки прокачайте систему ГУР: залейте жидкость до уровня, запустите двигатель и плавно поверните руль от упора до упора 3–4 раза, удерживая автомобиль на подъёмнике или домкратах. Следите за уровнем жидкости – при падении доливайте, пока не прекратится выход пузырьков воздуха. Окончательная проверка: убедитесь в отсутствии течей на штуцерах и равномерном усилии на руле при вращении.
Как отсоединить рулевой вал от рейки без повреждений
Перед началом работ зафиксируйте рулевое колесо в прямом положении, используя стяжку или специальный фиксатор. Это предотвратит случайное проворачивание вала и повреждение контактной группы подушки безопасности. На Subaru Forester (Аиртрек – его японская версия) соединение рулевого вала с рейкой выполнено через карданный шарнир с болтом на 12 мм. Болт расположен под углом 45° к продольной оси автомобиля – для доступа к нему потребуется ключ-трещотка с удлинителем 10–15 см и головкой с 12-гранным профилем, чтобы избежать срыва граней.
Ослабьте болт на 2–3 оборота, затем нанесите проникающую смазку (например, WD-40 или Liquid Wrench) на резьбу и зону контакта шлицевого соединения. Подождите 10–15 минут, после чего аккуратно покачайте вал вверх-вниз, одновременно проворачивая его против часовой стрелки на 5–10°. Если соединение не поддается, используйте резиновый молоток для легких ударов по торцу вала – избегайте металлических инструментов, чтобы не деформировать шлицы. При сильном закисании допустимо нагревание зоны соединения промышленным феном до 80–100°C, но не превышайте температуру, чтобы не повредить пластиковые элементы рейки.
После отделения вала от рейки осмотрите шлицевое соединение на предмет коррозии или износа. Очистите поверхности металлической щеткой и нанесите тонкий слой консистентной смазки (например, Литол-24 или Mobilgrease XHP 222) перед обратной сборкой. Если на шлицах обнаружены задиры глубиной более 0,3 мм, замените вал или рейку – эксплуатация с поврежденным соединением приведет к люфту и ускоренному износу деталей.
