Тормозные диски на Дэу Нексия требуют замены при достижении минимальной толщины в 19 мм (для передних) или появлении глубоких борозд, трещин, биения свыше 0,15 мм. Производитель рекомендует проверять состояние дисков каждые 20 000 км, особенно при агрессивном стиле вождения или эксплуатации в городском режиме с частыми торможениями. Для работы потребуются: домкрат, баллонный ключ, торцевые головки на 14, 17 и 19 мм, шестигранник на 5 мм, молоток, монтировка, динамометрический ключ и новые диски с колодками (артикулы оригинальных дисков: 96232993 для 13-дюймовых колес, 96232994 для 14-дюймовых).
Перед началом демонтажа зафиксируйте автомобиль на ровной поверхности, включите первую передачу (или «P» для АКПП) и подложите противооткатные упоры под задние колеса. Снимите колесо, затем отверните два болта крепления суппорта (головка на 14 мм) и подвесьте его на проволоке, чтобы не повредить тормозной шланг. Открутите два направляющих пальца (шестигранник на 5 мм) и снимите тормозные колодки. Если диск прикипел к ступице, используйте проникающую смазку (например, WD-40) и обстучите его молотком через деревянную проставку.
При установке нового диска очистите поверхность ступицы металлической щеткой и нанесите тонкий слой медной смазки для предотвращения коррозии. Затяните болты крепления диска моментом 90–110 Н·м в шахматном порядке. Установите новые колодки, предварительно смазав их направляющие высокотемпературной смазкой (например, ATE 03.9902-1001.2). После сборки прокачайте тормозную систему и проверьте уровень жидкости в бачке. Первые 200 км избегайте резких торможений, чтобы колодки притерлись к диску.
Необходимые инструменты и материалы для замены тормозного диска
Для замены тормозного диска на Дэу Нексия потребуется стандартный набор инструментов, адаптированный под специфику модели. Основной комплект включает головки на 10, 13, 17 и 19 мм – они понадобятся для снятия суппорта, направляющих пальцев и скобы. Обязателен динамометрический ключ с диапазоном 20–100 Н·м: момент затяжки болтов скобы составляет 90 Н·м, а направляющих пальцев – 25 Н·м. Для демонтажа диска пригодится ударная отвёртка или молоток с зубилом, если диск прикипел к ступице. Не забудьте про шестигранник на 7 мм – он нужен для фиксации поршня суппорта при его вдавливании.
Из расходных материалов критически важны новые тормозные колодки – оригинальные GM 96288643 или аналоги (например, Ferodo FDB1596, TRW GDB3347). Для очистки деталей используйте очиститель тормозов на основе ацетона или изопропанола – он удаляет масляные отложения и продукты износа без остатка. Смазка для направляющих пальцев (например, TRW PFG110 или Febi 31942) предотвращает коррозию и обеспечивает плавный ход суппорта. При замене диска рекомендуется установить новые болты крепления скобы (артикул GM 94500760) – они одноразовые и теряют свойства после демонтажа.
Дополнительные приспособления упростят работу. Съёмник тормозных дисков (например, Force 5051) или универсальный двухлапый съёмник поможет снять диск без повреждения ступицы. Для проверки биения нового диска используйте индикатор часового типа с магнитным основанием – допустимое отклонение не должно превышать 0,05 мм. Если планируется замена ступичного подшипника, подготовьте съёмник подшипников (например, OTC 6488) и оправку для запрессовки. Работать удобнее на подъёмнике или с использованием домкрата и страховочных стоек – штатный домкрат ненадёжен для длительных операций.
Не пренебрегайте средствами защиты: нитриловые перчатки предохранят руки от агрессивных очистителей, а защитные очки – от металлической стружки. Для фиксации автомобиля на месте используйте противооткатные упоры под задние колёса. Если диск меняется только с одной стороны, обязательно проверьте толщину второго диска – разница более 1 мм приведёт к неравномерному торможению. Запаситесь ветошью и пластиковыми пакетами для временного хранения снятых деталей, чтобы избежать их загрязнения.

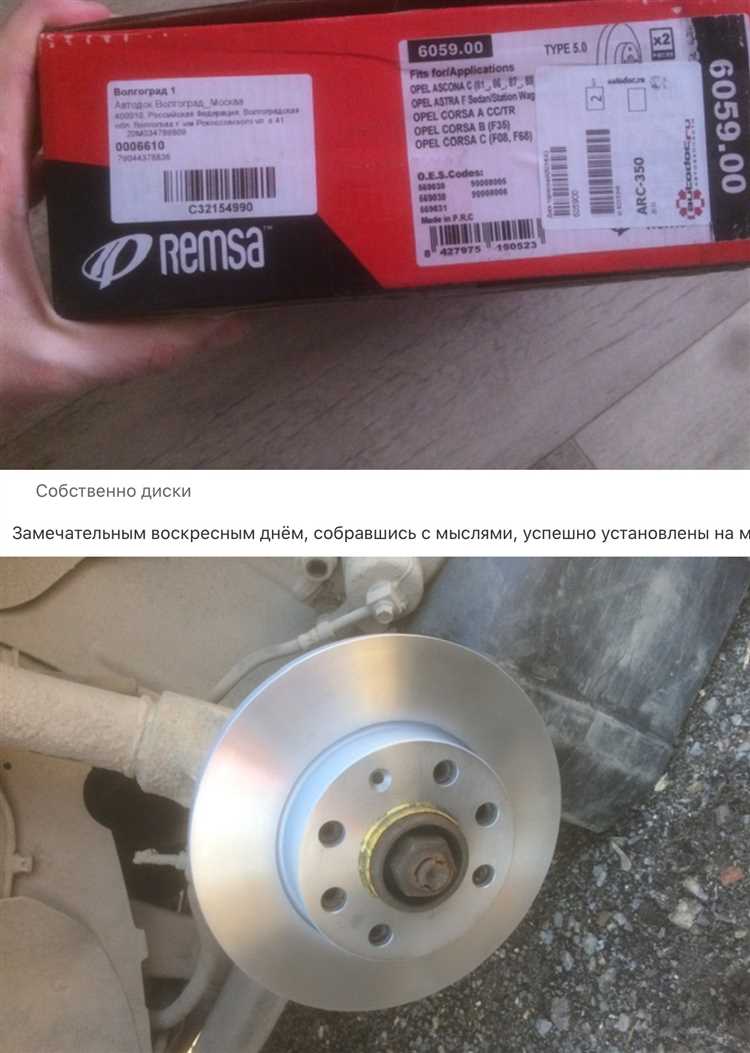

Подготовка автомобиля и снятие колеса перед заменой
Поднимите домкратом нужную сторону автомобиля до отрыва колеса от поверхности на 3–5 см. Выверните болты полностью и снимите колесо, потянув его на себя с усилием 15–20 кг. Осмотрите ступицу на наличие коррозии или грязи – при необходимости очистите посадочную поверхность металлической щеткой. Проверьте состояние тормозного шланга: он не должен быть перекручен или натянут. Если диск меняется вместе с колодками, отсоедините датчик износа (при наличии) и отведите суппорт в сторону, закрепив его проволокой к пружине подвески, чтобы не повредить шланг.
Демонтаж суппорта и тормозных колодок на Дэу Нексия
Перед началом работ ослабьте затяжку колесных гаек, поднимите автомобиль домкратом и зафиксируйте на подставках. Снимите колесо, затем очистите суппорт и тормозной диск от грязи металлической щеткой. Отсоедините разъем датчика износа колодок (если установлен) – он расположен на внутренней колодке и крепится защелкой. Выверните направляющие пальцы суппорта ключом на 14 мм, удерживая их от проворачивания вторым ключом на 17 мм. Пазы под пальцы часто закисают – используйте проникающую смазку и выдержку 10–15 минут перед повторной попыткой.
Снимите суппорт, подвесив его на проволоке к пружине подвески, чтобы не нагружать тормозной шланг. Извлеките тормозные колодки: внешняя вынимается движением наружу, внутренняя – сжатием поршня суппорта. Поршень утапливайте специальным приспособлением или струбциной, вращая по часовой стрелке (для левого суппорта) или против (для правого). Если поршень не поддается, проверьте уровень тормозной жидкости в бачке – при необходимости откачайте часть шприцем, чтобы избежать перелива при утапливании.
Осмотрите направляющие пальцы на предмет коррозии и износа – их поверхность должна быть гладкой, без задиров. Смажьте пальцы медной или керамической смазкой перед установкой, замените резиновые пыльники, если обнаружены трещины. Колодки с остаточной толщиной фрикционной накладки менее 2 мм подлежат замене. При установке новых колодок проследите, чтобы противоскрипные пластины были правильно сориентированы – выступы на них должны совпадать с пазами на суппорте.
Снятие старого тормозного диска с ступицы
Перед началом демонтажа убедитесь, что автомобиль зафиксирован на ровной поверхности, а колесо снято. На Дэу Нексия тормозной диск крепится к ступице двумя болтами под ключ на 17 мм, расположенными под углом 180° друг к другу. Открутите их полностью, используя удлинитель для головки – закисшие болты часто требуют приложения значительного усилия. Если резьба не поддаётся, нанесите проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут.
После удаления болтов диск может оставаться плотно прижатым к ступице из-за коррозии или заклинивания. Постучите по внутренней поверхности диска резиновым молотком, чередуя удары по окружности. Избегайте металлических инструментов – они могут повредить рабочую поверхность ступицы. Если диск не сдвигается, используйте съёмник для тормозных дисков с двумя захватами, зацепив его за кромку диска и ступицу.
На ступице Дэу Нексия часто образуется ржавчина, мешающая снятию диска. Очистите привалочную поверхность металлической щёткой или насадкой на дрель, удаляя налёт до чистого металла. Особое внимание уделите центрирующему буртику ступицы – его деформация или загрязнение приведут к биению нового диска. При сильной коррозии допустимо использовать преобразователь ржавчины, но после обработки тщательно протрите поверхность ветошью.
Если диск треснул или деформирован, его демонтаж может осложниться. В таких случаях разрежьте диск болгаркой вдоль одного из рёбер жёсткости, не задевая ступицу. Разделив диск на две части, снимите их по отдельности. Этот метод применяется только при невозможности снятия стандартным способом – резка ускоряет процесс, но требует осторожности из-за искр и нагрева металла.
После снятия диска осмотрите ступицу на предмет износа или повреждений. Проверьте состояние подшипника ступицы: при покачивании колеса в сборе с тормозным диском люфт не должен превышать 0,05 мм. Если люфт присутствует, замените подшипник перед установкой нового диска – игнорирование этого требования приведёт к быстрому износу тормозной системы.
Очистите резьбовые отверстия под крепёжные болты в ступице от грязи и ржавчины, используя метчик М10×1,25. Это предотвратит срыв резьбы при установке нового диска. Нанесите на резьбу болтов тонкий слой медной смазки – она защитит от коррозии и облегчит последующий демонтаж.
Перед установкой нового диска сравните его посадочные размеры со старым. На Дэу Нексия используются диски диаметром 236 мм (для 13-дюймовых колёс) или 256 мм (для 14-дюймовых), толщиной 10–12 мм. Убедитесь, что центрирующий выступ на новом диске совпадает с выточкой на ступице – несоответствие приведёт к дисбалансу и вибрациям при торможении.
Проверка состояния ступицы и подшипника перед установкой нового диска
Перед монтажом нового тормозного диска на Дэу Нексия критически важно оценить состояние ступицы и подшипника. Даже незначительный износ или люфт этих элементов приведёт к биению диска, ускоренному износу колодок и потенциальному отказу тормозной системы. Начните с визуального осмотра ступицы: проверьте поверхность, контактирующую с диском, на наличие задиров, коррозии или глубоких царапин. Если обнаружены повреждения, ступицу необходимо заменить – шлифовка или зачистка не устранят проблему, а лишь отсрочат её проявление.
Для проверки подшипника ступицы поднимите колесо домкратом и зафиксируйте автомобиль на подставках. Возьмитесь за шину в положениях «12 и 6 часов» и покачайте её в вертикальной плоскости. Люфт более 0,05 мм указывает на износ подшипника. Также проверьте вращение колеса: оно должно быть плавным, без заеданий, скрежета или посторонних шумов. На Дэу Нексия с пробегом свыше 80 000 км подшипники часто выходят из строя, особенно если автомобиль эксплуатировался в условиях бездорожья или с перегрузками.
Если люфт обнаружен, подшипник подлежит замене. На моделях до 2008 года устанавливались конические роликовые подшипники (номер по каталогу: 96350355 для передней ступицы), на более поздних – двухрядные шариковые (96475480). При замене обязательно используйте динамометрический ключ: момент затяжки гайки ступицы составляет 200–220 Н·м. Перетяжка приведёт к перегреву и быстрому разрушению подшипника, недотяжка – к люфту и биению диска.
Очистите посадочное место ступицы от старой смазки и ржавчины. Используйте металлическую щётку и ветошь, смоченную в обезжиривателе. Не применяйте наждачную бумагу – она нарушит геометрию поверхности. После очистки протрите ступицу сухой салфеткой и нанесите тонкий слой медной смазки (например, Liqui Moly Kupfer-Paste) на привалочную плоскость. Это предотвратит прикипание диска и облегчит его демонтаж в будущем.
- Проверьте биение ступицы с помощью индикатора часового типа. Установите его на штатив и закрепите магнитным основанием на поворотном кулаке. Наконечник индикатора уприте в поверхность ступицы на расстоянии 10–15 мм от края. Медленно вращайте ступицу и наблюдайте за показаниями. Допустимое биение – не более 0,05 мм. Превышение этого значения свидетельствует о деформации ступицы или износе подшипника.
- При отсутствии индикатора используйте пластиковую карту или металлическую линейку. Приложите её к поверхности ступицы и вращайте колесо. Зазор между картой и ступицей должен быть равномерным по всей окружности. Если карта «играет» – ступица деформирована.
Особое внимание уделите состоянию шпилек ступицы. Проверьте резьбу на наличие срывов, коррозии или деформации. Если шпилька шатается в посадочном отверстии или имеет повреждения, замените её. Для демонтажа используйте специальный съёмник или выпрессуйте шпильку молотком через проставку. Новая шпилька (артикул 94500860) устанавливается с помощью пресса или тисков – запрессовывайте её до упора, контролируя перпендикулярность относительно плоскости ступицы.
После завершения проверки и замены неисправных элементов установите новый тормозной диск. Перед монтажом протрите его рабочие поверхности чистой ветошью, смоченной в спирте или очистителе тормозов. Не используйте для этого бензин или растворители на масляной основе – они оставляют плёнку, ухудшающую эффективность торможения. Затяните диск болтами крепления колеса с моментом 90–110 Н·м, затем проверьте биение ещё раз. Если показания индикатора превышают 0,1 мм, снимите диск и повторите проверку ступицы – проблема может быть в её деформации или неравномерной затяжке подшипника.
Установка нового тормозного диска и сборка тормозной системы
Наденьте новый диск на ступицу, совместив отверстия под болты колеса. Затяните диск двумя колесными гайками, закрепив его в рабочем положении. Установите тормозной суппорт, предварительно смазав направляющие пальцы высокотемпературной смазкой (например, ATE 03.9902-1001.2 или аналогом). Момент затяжки болтов крепления суппорта – 35–45 Н·м. Проверьте свободное перемещение поршня суппорта: при нажатии на педаль тормоза он должен возвращаться в исходное положение без заеданий.
Сборка тормозных колодок требует внимания к деталям. Установите новые колодки, предварительно нанеся противоскрипную пасту на обратную сторону пластин (избегайте попадания на фрикционный материал). При монтаже внутренней колодки убедитесь, что пружинный фиксатор вошел в паз поршня суппорта. Затяните болты крепления скобы суппорта с моментом 25–30 Н·м. После установки прокачайте тормозную систему, удалив воздух через штуцер прокачки (момент затяжки штуцера – 7–9 Н·м).
Перед установкой колеса проверьте уровень тормозной жидкости в бачке – он должен находиться между отметками «MIN» и «MAX». Если жидкость была слита, залейте свежую DOT-4 с температурой кипения не ниже 230°C (например, Castrol Brake Fluid DOT 4 или аналоги). Затяните колесные гайки крест-накрест с моментом 90–110 Н·м. После сборки выполните притирку тормозов: разгонитесь до 60 км/ч и плавно затормозите до 10 км/ч 5–6 раз, избегая резких нажатий на педаль.
Финальная проверка включает контроль отсутствия утечек тормозной жидкости, равномерности торможения и отсутствия вибраций на руле. При первых 200 км эксплуатации избегайте интенсивных торможений – это обеспечит равномерную приработку фрикционных поверхностей. Если после установки наблюдается повышенный шум или вибрация, проверьте биение диска повторно: допустимое значение – не более 0,1 мм на радиусе 120 мм от центра.
