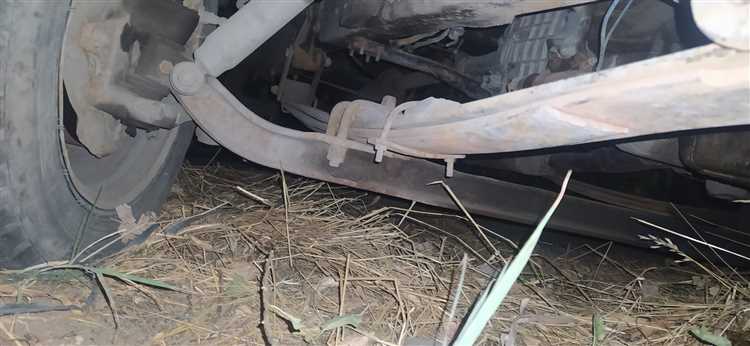

Рессоры Газели – ключевой элемент подвески, рассчитанный на штатные нагрузки до 1,5 тонны. При превышении этого предела (например, при перевозке грузов массой 2–2,5 тонны) заводские листы прогибаются, снижая управляемость и ускоряя износ шин. Усиление рессор решает проблему без замены всей подвески, но требует точного расчёта и соблюдения технологии.
Стандартная рессора Газели состоит из 6–8 листов толщиной 6–8 мм. Для усиления добавляют 1–2 дополнительных листа из стали 60С2А или 65Г с термообработкой. Важно: новые листы должны повторять геометрию заводских, иначе нагрузка распределится неравномерно. Перед началом работ проверьте состояние втулок и пальцев – изношенные детали снизят эффективность доработки.
Инструменты для усиления: гидравлический пресс (или тиски с усилием от 10 тонн), болгарка с отрезным диском по металлу, сварочный аппарат (для фиксации хомутов), штангенциркуль и набор ключей. Расходные материалы: листы рессорной стали, хомуты из стали Ст3 толщиной 5 мм, графитовая смазка. Работы проводятся на смотровой яме или подъёмнике – без них невозможно обеспечить равномерное натяжение листов.
Первый шаг – демонтаж рессоры. Открутите стремянки (момент затяжки 120–150 Н·м), снимите хомуты и разберите пакет листов. Очистите поверхности от ржавчины и старой смазки – это критично для предотвращения коррозии между листами. Новые листы нарежьте по шаблону заводских, просверлите отверстия под центральный болт (диаметр 12 мм) и обработайте кромки для исключения концентраторов напряжений.
Сборка пакета начинается с установки самого длинного листа (коренного), затем добавляются остальные по убыванию длины. Между листами нанесите графитовую смазку – она снижает трение и шум. Затяните центральный болт с усилием 80–100 Н·м. Хомуты приварите с шагом 200–250 мм, используя электроды УОНИ-13/55. После монтажа на автомобиль проверьте прогиб под нагрузкой: при массе 1,5 тонны он не должен превышать 30 мм.
Какие инструменты и материалы понадобятся для усиления рессор
Для усиления рессор Газели потребуются рессорные листы из стали 60С2А или 50ХГФА толщиной 8–10 мм – их количество зависит от степени износа оригинальных элементов. Дополнительно нужны центральные болты М16×120 с гайками и шайбами, а также хомуты крепления (обычно 4–6 штук на рессору) с болтами М12×40. Для обработки поверхностей пригодятся наждачная бумага Р80–Р120 и металлическая щётка для удаления ржавчины и старой краски. Не забудьте про антикоррозийный грунт (например, ГФ-021) и эмаль для металла (ПФ-115 или аналог) – они продлят срок службы усиленных рессор.
Инструменты включают гидравлический пресс (минимум на 10 тонн) или тиски с усилием зажима от 5 тонн для сжатия рессорного пакета. Для резки и подгонки листов понадобятся болгарка с отрезным диском по металлу (толщина 1,6–2,5 мм) и электродрель с набором свёрл (диаметры 8, 10, 12 мм). Обязательны динамометрический ключ (диапазон 50–200 Н·м) для затяжки болтов с требуемым моментом и набор гаечных ключей (17, 19, 22 мм). Для контроля геометрии используйте штангенциркуль и угольник, а для проверки прогиба – линейку длиной 1 м.
Вспомогательные материалы: смазка для рессор (графитовая или медная паста) для снижения трения между листами, проволока стальная Ø2–3 мм для временной фиксации пакета перед прессовкой, и ветошь для очистки деталей. Если планируется установка дополнительных листов, заранее подготовьте прокладки из фторопласта толщиной 0,5–1 мм – они уменьшат скрип и износ. Для работы на подъёмнике или яме пригодятся домкрат бутылочный (от 5 тонн) и подставки под раму.
Как правильно демонтировать рессоры с автомобиля Газель
Перед началом работ установите автомобиль на ровную площадку и зафиксируйте задние колеса противооткатными упорами. Поднимите переднюю часть Газели домкратом, используя штатные точки подъема – они расположены на расстоянии 30–40 см от переднего бампера, рядом с лонжеронами. Подставьте под раму надежные опоры, например, металлические стойки или деревянные чурбаки сечением не менее 15×15 см. Никогда не работайте под автомобилем, удерживаемым только домкратом.
Снимите колеса, открутив гайки крепления ключом на 22 мм. Отсоедините амортизаторы, открутив верхний и нижний болты на 17 мм – это снизит нагрузку на рессоры и облегчит демонтаж. Если на автомобиле установлены стабилизаторы поперечной устойчивости, отсоедините их стойки от рессорных площадок, используя ключ на 14 мм. Запомните или сфотографируйте положение всех шайб и прокладок – они влияют на угол установки рессор.
Открутите гайки стремянок рессор ключом на 19 мм. На Газели используются две стремянки на каждую рессору: передняя и задняя. Сначала ослабьте гайки, затем полностью выверните их и снимите стремянки вместе с накладками. Если гайки прикипели, обработайте их проникающей смазкой (например, WD-40) за 10–15 минут до демонтажа. В крайнем случае используйте ударный гайковерт или нагрев паяльной лампой, но избегайте повреждения резьбы.
Проверьте состояние резиновых втулок в кронштейнах и серьге. Если на них есть трещины, разрывы или сильная деформация, замените их перед установкой новых или усиленных рессор. Очистите посадочные места от грязи и ржавчины металлической щеткой, затем обработайте преобразователем ржавчины. Нанесите тонкий слой графитовой смазки на пальцы и втулки – это предотвратит их закисание в будущем.
Уложите снятую рессору на ровную поверхность и осмотрите на предмет трещин, деформаций или износа листов. Особое внимание уделите центральному болту – если он ослаблен или имеет следы коррозии, замените его. При необходимости разберите рессору, сняв хомуты и центральный болт, чтобы оценить состояние каждого листа. Демонтаж задних рессор выполняется аналогично, но требует дополнительного снятия глушителя и топливного бака для доступа к креплениям.
Способы добавления дополнительных листов в рессорный пакет
Добавление листов в рессорный пакет Газели требует точного подбора материала и соблюдения технологии. Оптимальная толщина дополнительных листов – 8–10 мм, ширина должна совпадать с заводскими (обычно 75 мм для задней рессоры). Используйте сталь 60С2А или 50ХГФА – эти марки обеспечивают необходимую упругость и усталостную прочность. Перед установкой проверьте радиус изгиба новых листов: он должен соответствовать профилю штатных, иначе нагрузка распределится неравномерно, что приведёт к преждевременному износу.
Существует два основных метода интеграции дополнительных листов:
- Полная разборка пакета. Демонтируйте рессору, снимите хомуты и центровой болт. Очистите каждый лист от ржавчины и грязи металлической щёткой, затем обработайте графитовой смазкой. Уложите новые листы в пакет, чередуя их с заводскими по принципу «толстый–тонкий» для равномерной жёсткости. Затяните центровой болт моментом 120–150 Н·м.
- Добавление листов без полной разборки. Подходит для оперативного усиления. Поддомкратьте мост, ослабьте хомуты и вставьте дополнительный лист сверху или снизу пакета. Закрепите его временными струбцинами, затем установите усиленные хомуты с болтами М12. Метод быстрее, но менее надёжен – при динамических нагрузках лист может сместиться.
Ключевой момент – правильная фиксация листов. Заводские хомуты часто не выдерживают увеличенной нагрузки, поэтому замените их на усиленные из стали толщиной 5–6 мм. Расстояние между хомутами должно составлять 150–200 мм; при меньшем шаге рессора потеряет гибкость. Для задней подвески Газели рекомендуется устанавливать не более 2 дополнительных листов – превышение этого количества снижает комфорт и увеличивает нагрузку на мост.
После сборки проведите тестовый заезд с грузом, равным 50–70% от максимальной грузоподъёмности. Обратите внимание на поведение автомобиля: если задняя часть «проседает» более чем на 30 мм под нагрузкой или появляется металлический скрип, требуется корректировка. Скрип устраняется нанесением медной смазки на контактные поверхности листов, а чрезмерный прогиб – добавлением ещё одного листа или заменой центрового болта на более длинный (на 10–15 мм).
Для долговечности рессорного пакета регулярно проверяйте затяжку хомутов и центрового болта – каждые 5 000 км. При появлении трещин на листах (особенно у отверстий под болты) замените повреждённый элемент немедленно. Избегайте резких стартов и торможений с полной загрузкой – это основная причина усталостных разрушений. Если Газель эксплуатируется в условиях бездорожья, увеличьте количество смазки между листами на 30–40%.
Альтернативный способ усиления – установка дополнительных листов нестандартной формы. Например, укороченные листы (на 200–300 мм короче штатных) устанавливаются в средней части пакета, где изгибающий момент максимален. Это позволяет повысить жёсткость без значительного увеличения массы. Однако такой метод требует точного расчёта и предварительной примерки – ошибка в геометрии приведёт к неравномерному износу шин и ухудшению управляемости.
Техника установки усилительных пластин и прокладок
Перед началом работ подготовьте комплект пластин толщиной 4–6 мм из стали Ст3 или 09Г2С – эти марки обеспечивают необходимую прочность при минимальном весе. Пластины нарезаются по шаблону рессоры с допуском ±1 мм, края зачищаются от заусенцев шлифовальной машинкой с лепестковым кругом зернистостью 80. Отверстия под центровой болт сверлятся диаметром 12,5 мм с последующей зенковкой под потайную головку болта М12.
Установка начинается с демонтажа рессоры: поднимите мост домкратом, зафиксируйте на подставках, снимите колесо и отсоедините амортизатор. Отверните гайки стремянок, снимите накладку и разберите рессору, сохранив порядок листов. Пластины монтируются между первым и вторым листами рессоры – именно здесь возникают максимальные напряжения при нагрузке. Для фиксации используйте центровой болт М12х1,25 длиной 120 мм с классом прочности 8.8, предварительно смазав резьбу графитовой пастой.
Прокладки из фторопласта толщиной 0,5–0,8 мм устанавливаются между пластиной и рессорным листом для снижения трения и предотвращения коррозии. Прокладки вырезаются по контуру пластины, края обрабатываются наждачной бумагой для исключения задиров. При сборке рессоры контролируйте зазор между листами – он должен составлять 0,3–0,5 мм по всей длине. Для этого используйте щуп толщиной 0,3 мм, вставляя его в нескольких точках.
После установки пластин и прокладок рессора собирается в обратном порядке. Стремянки затягиваются моментом 100–120 Н·м в три этапа: сначала до 50 Н·м, затем до 80 Н·м, окончательно – после опускания автомобиля на колеса. Проверьте прогиб рессоры под нагрузкой: при массе 1,5 тонны на заднюю ось стрела прогиба должна составлять 30–40 мм. Превышение этого значения указывает на необходимость регулировки или замены листов.
Для долговечности соединения обработайте пластины и рессорные листы антикоррозийным составом на основе битума или цинкового спрея. Периодически – каждые 10 000 км – проверяйте затяжку стремянок и состояние прокладок. При появлении скрипа или люфта разберите узел, замените прокладки и нанесите свежую смазку на основе дисульфида молибдена.
Проверка геометрии и регулировка рессор после усиления
После установки усиленных рессор на Газель первым этапом проверки становится контроль симметрии мостов относительно рамы. Замерьте расстояние от оси заднего моста до лонжеронов с обеих сторон с помощью рулетки или лазерного дальномера – допустимое отклонение не должно превышать 3 мм. При большей разнице ослабьте стремянки и сместите мост в нужную сторону, контролируя положение по меткам на раме.
Проверьте углы наклона рессорных листов в статике: оптимальный угол между первым и последним листом должен составлять 5–7° при полной нагрузке. Для измерения используйте цифровой угломер, приложив его к нижней поверхности листов. Если угол меньше 3°, добавьте прокладки под передний кронштейн рессоры толщиной 2–4 мм или замените центровой болт на более длинный.
Оцените прогиб рессор под нагрузкой: при загрузке автомобиля до максимальной массы (2,8–3,5 т для Газели) расстояние от нижней точки рессоры до земли должно уменьшиться на 20–30% от исходного значения. Если прогиб превышает 40%, установите дополнительные листы или замените усиленные рессоры на вариант с большей жесткостью (например, с 9 листами вместо 7).
Проверьте зазоры между листами рессор: в разгруженном состоянии они должны составлять 0,1–0,3 мм. Для контроля используйте щуп толщиной 0,15 мм – он должен проходить между листами с легким сопротивлением. При увеличенных зазорах (более 0,5 мм) смажьте листы графитовой смазкой или замените межлистовые прокладки на новые из фторопласта.
Отрегулируйте положение серёг рессор: при полной нагрузке они должны располагаться вертикально или с отклонением не более 5° от вертикали. Если серьги отклоняются сильнее, измените длину реактивных штанг или подберите серьги с другим углом крепления (например, 85° вместо стандартных 90°).
Проконтролируйте работу амортизаторов: после усиления рессор они должны гасить колебания за 1,5–2 цикла. Если амортизаторы не справляются, замените их на газонаполненные с увеличенным сопротивлением (например, KYB Gas-a-Just или Monroe Reflex). Проверьте также состояние резиновых втулок – при наличии трещин или деформации более 2 мм замените их на полиуретановые.
Завершите регулировку проверкой схождения задних колес: после усиления рессор оно может измениться на 0,5–1,5 мм. Отрегулируйте схождение до значения 0–2 мм (для Газели с рессорной подвеской) с помощью изменения длины поперечной рулевой тяги. Зафиксируйте контргайки моментом 70–80 Н·м и повторно проверьте геометрию после пробной поездки на 10–15 км.
Особенности обкатки и эксплуатации Газели с усиленными рессорами
Первые 500–800 км после установки усиленных рессор – критический период адаптации подвески. В это время избегайте резких разгонов и торможений, особенно на неровностях. Допустимая скорость на грунтовых дорогах не должна превышать 40 км/ч, на асфальте – 60 км/ч. Превышение этих значений приводит к неравномерной осадке листов рессор и снижению их ресурса на 20–30%.
Нагрузка в обкаточный период не должна превышать 60% от максимальной грузоподъемности. Например, для Газели Некст с паспортной грузоподъемностью 1,5 тонны допустимый вес груза – не более 900 кг. Перегрузка в этот период вызывает деформацию новых листов, что проявляется в виде скрипов и стуков уже через 2–3 тысячи километров.
После каждых 200 км пробега в первые 1000 км проверяйте затяжку стремянок и болтов крепления рессор. Момент затяжки стремянок должен составлять 120–140 Н·м, болтов крепления к мосту – 90–110 Н·м. Ослабление крепежа на 10% увеличивает риск срыва рессоры при динамических нагрузках в 3 раза.
Температура рессор в первые 300 км не должна превышать 60°C. Измеряйте ее инфракрасным термометром через 15–20 минут после остановки. Превышение этого значения указывает на неправильную сборку или недостаточную смазку листов. В таком случае требуется разборка, очистка и повторное нанесение графитовой смазки.
После обкатки (1000 км) проведите регулировку углов установки колес. Усиленные рессоры изменяют клиренс на 15–25 мм, что влияет на схождение и развал. Для Газели оптимальные значения: схождение – 0–2 мм, развал – 0°30’–1°00′. Отклонение от этих параметров увеличивает износ шин на 40% за 10 тысяч км.
При эксплуатации с усиленными рессорами избегайте перегруза задней оси. Допустимая нагрузка на заднюю ось Газели с усиленными рессорами – не более 2,8 тонны. Превышение этого значения на 10% сокращает срок службы рессор до 50 тысяч км вместо 80–100 тысяч при соблюдении норм.
Каждые 5 тысяч км проверяйте состояние резиновых подушек рессор. Трещины или деформация подушек приводят к металлическому контакту листов с кронштейнами, что вызывает стуки и ускоренный износ. Замена подушек требуется при уменьшении их толщины на 30% от исходной.
Зимой при температуре ниже –15°C прогревайте подвеску перед началом движения. Резкие нагрузки на холодные рессоры приводят к микротрещинам в металле. Достаточно 3–5 минут работы двигателя на холостых оборотах с периодическим легким покачиванием кузова для равномерного прогрева листов.
