Проблемы с включением первой передачи на Газели – распространённая неисправность, которая возникает из-за конструктивных особенностей трансмиссии и эксплуатационных условий. В большинстве случаев виноваты не износ синхронизаторов или сцепления, а специфические узлы, характерные именно для этого семейства коммерческих автомобилей. Например, на моделях с двигателями ЗМЗ-402 и ЗМЗ-406 часто встречается люфт первичного вала коробки передач, достигающий 0,3–0,5 мм, что превышает допустимые 0,1 мм. Это приводит к неполному зацеплению шестерён первой передачи и затруднённому перемещению вилки.
Второй ключевой фактор – состояние подшипников вторичного вала. На Газелях с пробегом свыше 150 тыс. км часто разрушаются роликовые подшипники, что вызывает осевое смещение вала до 0,8 мм. В результате шестерня первой передачи не входит в зацепление на полную глубину, а водитель ощущает характерный «хруст» или сопротивление при попытке включить передачу. Проверка проводится индикатором часового типа: допустимое биение вторичного вала – не более 0,05 мм.
Не менее важна регулировка привода сцепления. На Газелях с гидравлическим приводом (модели с 2003 года) часто закисает рабочий цилиндр или нарушается герметичность системы. Давление в гидроприводе должно составлять 0,8–1,2 МПа – при снижении до 0,5 МПа сцепление не выключается полностью, что блокирует переключение передач. Для диагностики достаточно измерить ход штока рабочего цилиндра: норма – 18–22 мм, при отклонении более чем на 3 мм требуется прокачка или замена манжет.
Отдельная проблема – износ вилки включения первой передачи. На Газелях старше 10 лет часто стираются лапки вилки, контактирующие с муфтой синхронизатора. Критический износ – более 1,5 мм – приводит к тому, что вилка не доводит муфту до полного зацепления. Ремонт заключается в замене вилки или наплавке изношенных участков с последующей шлифовкой до номинального размера (толщина лапки – 8±0,1 мм).
Также стоит обратить внимание на состояние масла в коробке передач. На Газелях с механической КПП рекомендуется использовать трансмиссионное масло ТАД-17И или его аналоги с вязкостью SAE 80W-90. При эксплуатации на масле с вязкостью ниже 75W-90 увеличивается сопротивление перемещению шестерён, особенно при низких температурах. Замена масла с промывкой системы каждые 40–50 тыс. км снижает риск затруднённого включения передач на 30–40%.
Как проверить уровень и состояние трансмиссионного масла в коробке передач

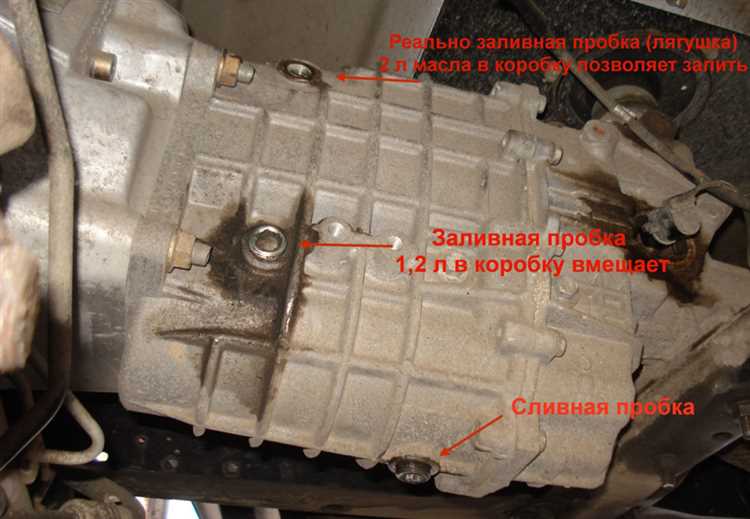

На Газели с механической коробкой передач (например, ГАЗ-3302 с КПП ГАЗ-542.10 или ГАЗ-66-120) проверка масла проводится через контрольное отверстие на левой стороне картера. Прогрейте двигатель до рабочей температуры (70–80°C), установите автомобиль на ровную площадку и снимите пробку контрольного отверстия ключом на 17. Масло должно находиться на уровне нижнего края отверстия – если не вытекает, долейте через заливную горловину (расположена сверху КПП) до появления избытка. Используйте только рекомендованные масла: ТАД-17И, GL-4 80W-90 или аналоги с допуском API GL-4.
Оцените состояние масла по цвету и запаху. Свежее масло – прозрачное, янтарного оттенка; потемнение до коричневого или черного цвета с металлическими частицами указывает на износ синхронизаторов или шестерен. Резкий запах гари – признак перегрева или разрушения фрикционных накладок. При наличии эмульсии (белёсой пены) проверьте герметичность сальников и прокладок: попадание воды или антифриза в КПП требует немедленного ремонта. Для точной диагностики капните масло на чистую бумагу – растекающееся пятно без твердых включений подтверждает удовлетворительное состояние.
Проверяйте уровень каждые 10 000 км или при появлении шумов, затрудненном включении передач. На автомобилях с пробегом свыше 150 000 км интервал сократите до 5 000 км, особенно если коробка подвергалась перегрузкам. Не используйте присадки для «восстановления» масла – они маскируют износ, но не устраняют причину. При замене сливайте масло полностью, предварительно прогрев КПП, и промывайте картер дизельным топливом, если обнаружены продукты износа.
Основные признаки износа синхронизаторов первой передачи
Замедленное срабатывание передачи – второй характерный признак. Водитель вынужден удерживать рычаг в положении включения на 1–2 секунды дольше обычного, пока синхронизатор не «схватит». Это связано с уменьшением площади контакта между блокирующим кольцом и шестерней, из-за чего процесс синхронизации затягивается. На холодную проблема может не проявляться, но после прогрева коробки дефект становится заметнее.
Самопроизвольное выбивание первой передачи под нагрузкой указывает на критический износ синхронизатора. Причина – деформация или поломка пружинных сухарей, которые не удерживают муфту в зацеплении. На Газели с двигателем ЗМЗ-405 или УМЗ-4213 этот симптом часто сопровождается вибрацией рычага КПП на оборотах выше 2500 об/мин. Игнорирование проблемы приводит к разрушению зубьев муфты и необходимости замены всей коробки.
Трудности с включением передачи только при движении говорят о неравномерном износе синхронизатора. Если передача входит легко на стоящем автомобиле, но «упирается» при попытке переключиться на ходу, значит, блокирующее кольцо потеряло форму и не обеспечивает нужного трения. На практике это проявляется при скорости 5–10 км/ч, когда водитель пытается тронуться после кратковременной остановки. Решение – замена синхронизатора в сборе с шестерней первой передачи.
Появление металлической стружки в масле КПП – косвенный, но верный признак износа синхронизаторов. При проверке уровня масла на щупе или сливной пробке можно обнаружить мелкие блестящие частицы, свидетельствующие о разрушении фрикционных поверхностей. На Газели с механической коробкой ГАЗ-3302 рекомендуется менять масло каждые 40–50 тыс. км и при обнаружении стружки проводить диагностику синхронизаторов первой и второй передач.
Влияние неисправного сцепления на переключение передач
Неполное выключение сцепления – основная причина затруднённого включения первой передачи на Газели. При износе фрикционных накладок ведомого диска или деформации корзины зазор между маховиком и диском уменьшается, что приводит к неполному разъединению двигателя и КПП. В результате синхронизаторы первой передачи испытывают повышенную нагрузку, пытаясь уравнять скорости вращения шестерён. На автомобилях с пробегом свыше 150 000 км этот эффект усиливается из-за естественного износа выжимного подшипника и вилки сцепления.
Типичные признаки неисправного сцепления, влияющие на переключение:
- Хруст при попытке включить первую передачу на неподвижном автомобиле (даже при полностью выжатой педали).
- Необходимость двойного выжима сцепления для перехода с нейтрали на первую скорость.
- Педаль сцепления «проваливается» или имеет увеличенный свободный ход (более 30 мм).
- Запах горелого фрикционного материала после длительных пробуксовок.
Диагностика требует проверки трёх ключевых параметров: толщины фрикционных накладок (минимально допустимая – 0,3 мм), биения ведомого диска (не более 0,5 мм) и усилия на педали сцепления (должно составлять 12–15 кгс при исправном гидроприводе). На Газелях с двигателями ЗМЗ-405 и УМЗ-4216 неисправность часто сопровождается подтеканием тормозной жидкости из главного цилиндра сцепления – это ускоряет износ манжет и снижает эффективность выключения. Замена комплекта сцепления (корзина + диск + выжимной подшипник) обходится в 8 000–12 000 рублей, но экономия на качестве деталей приводит к повторному ремонту через 20 000–30 000 км.
Эксплуатация автомобиля с неисправным сцеплением ускоряет износ синхронизаторов первой передачи и первичного вала КПП. На Газели с механической коробкой передач ГАЗ-3302 рекомендуется проверять сцепление каждые 40 000 км, а при появлении первых признаков неисправности – немедленно регулировать или заменять узел. Использование оригинальных запчастей (артикулы: диск сцепления – 406.1601130, корзина – 406.1601090) снижает риск преждевременного выхода из строя на 40% по сравнению с аналогами.
Распространённые поломки вилки переключения и их диагностика
Износ или деформация вилки переключения – основная причина затруднённого включения первой передачи на Газели. Чаще всего страдают рабочие кромки вилки, контактирующие с муфтой синхронизатора: при интенсивной эксплуатации они стираются до 1–1,5 мм, что приводит к неполному зацеплению шестерни. Реже встречаются трещины в основании вилки или изгиб рычага, вызванные ударными нагрузками при резком переключении. Диагностировать проблему можно визуально: сняв крышку коробки передач, проверьте зазоры между вилкой и муфтой – допустимый люфт не должен превышать 0,3 мм. При износе свыше 0,5 мм вилку необходимо заменить.
Второй типичный дефект – ослабление или разрушение крепёжного болта вилки к штоку переключения. Болт М8 с моментом затяжки 22–25 Н·м часто откручивается из-за вибраций, что приводит к смещению вилки и нечёткому включению передач. Для проверки снимите пыльник механизма переключения и покачайте вилку рукой: если болт ослаблен, будет ощущаться люфт. При разрушении резьбы в штоке (характерно для пробега свыше 150 тыс. км) требуется замена штока или нарезка новой резьбы с установкой ремонтного болта увеличенного диаметра.
Как отрегулировать механизм выбора передач на Газели
Проверьте четкость включения передач, перемещая рычаг в крайние положения. Если первая передача включается с усилием или не фиксируется, откорректируйте длину тяги, укорачивая или удлиняя её на 1–2 мм за один подход. Для точной настройки используйте штангенциркуль: зазор между вилкой переключения и муфтой синхронизатора первой передачи должен быть в пределах 0,5–1,0 мм. При необходимости снимите крышку коробки и визуально проконтролируйте положение вилки.
После регулировки затяните контргайку моментом 45–55 Н·м, избегая перетяжки, чтобы не деформировать резьбу. Установите защитный чехол на место, убедившись в отсутствии перекосов. Запустите двигатель и протестируйте переключение передач на ходу: рычаг должен перемещаться плавно, без заеданий, а передачи – включаться с первого касания. Если проблема сохраняется, проверьте состояние подушек крепления КПП и троса привода сцепления – их износ часто маскируется под неисправность механизма выбора передач.
Для автомобилей с тросовым приводом переключения (например, Газель NEXT) регулировка выполняется иначе: ослабьте фиксаторы тросов на коробке и рычаге, затем вытяните тросы до упора в нейтральном положении. Зафиксируйте их в таком состоянии, после чего проверьте ход рычага – он должен составлять 80–90 мм по дуге. При необходимости отрегулируйте натяжение тросов с помощью регулировочных гаек на кронштейнах, добиваясь равномерного сопротивления при переключении.
Типичные проблемы с тягами и тросами привода КПП
На Газелях с механическим приводом КПП чаще всего выходят из строя следующие элементы: растянутые или оборванные тросы переключения передач, изношенные пластиковые втулки на тягах, деформированные рычаги кулисы. Тросы привода первой передачи подвержены повышенным нагрузкам из-за частых переключений в городском режиме – их ресурс редко превышает 50–70 тыс. км. Признаки неисправности: тугое или нечеткое включение первой передачи, самопроизвольное выбивание, посторонние звуки (скрежет, щелчки) при перемещении рычага. Для диагностики достаточно визуально проверить тросы на наличие заломов, коррозии или растяжения – при нажатии на педаль сцепления исправный трос должен натягиваться без провисаний.
Ремонт сводится к замене поврежденных компонентов. При выборе запчастей отдавайте предпочтение оригинальным тросам (артикул 3302-1703110 для Газели Next) или аналогам от проверенных производителей (например, «Триалли» или «СААЗ»). Перед установкой смажьте новые тросы консистентной смазкой (Литол-24, ШРУС-4) и отрегулируйте их натяжение по заводским меткам – зазор между наконечником троса и рычагом кулисы должен составлять 1–2 мм. Особое внимание уделите креплению тяг к коробке передач: ослабленные болты (М10х1,25) вызывают люфт и смещение передаточных чисел, что затрудняет включение первой передачи. После сборки проверьте четкость переключений на неподвижном автомобиле с выжатым сцеплением.
Замена изношенных подшипников первичного вала коробки передач
Разборка коробки начинается с демонтажа крышки сцепления и отсоединения картера КПП от двигателя. Перед снятием первичного вала фиксируют положение шестерен и синхронизаторов, чтобы избежать ошибок при сборке. Подшипники снимают с помощью съемника с тремя лапами – применение ударного инструмента недопустимо, так как деформирует посадочные места. При замене обязательно проверяют состояние сальников (№ 24-1701210-А) и при необходимости обновляют их.
Посадочные поверхности на валу и в картере очищают от старого герметика и продуктов износа. Для этого используют безворсовую салфетку и обезжириватель на основе ацетона. Новые подшипники перед установкой нагревают в масляной ванне до 80–90°C – это расширяет внутреннее кольцо и облегчает монтаж. Запрессовку проводят оправкой, равномерно воздействуя на наружное кольцо, чтобы избежать перекоса.
Смазка подшипников – критически важный этап. Для первичного вала Газели применяют трансмиссионное масло ТАД-17и или его современные аналоги (например, Лукойл ТМ-5 85W-90). Объем закладки – 5–7 г на каждый подшипник. Избыток смазки приводит к перегреву, недостаток – к ускоренному износу. После сборки проверяют легкость вращения вала – сопротивление должно быть минимальным, без заеданий.
При сборке коробки особое внимание уделяют регулировке предварительного натяга подшипников. Для этого используют динамометрический ключ: момент затяжки гайки первичного вала (№ 24-1701045) составляет 120–140 Н·м. После затяжки вал проворачивают 5–6 раз, чтобы ролики заняли рабочее положение. Затем повторно проверяют люфт – он должен отсутствовать.
Типичные ошибки при замене подшипников:
- Использование неоригинальных деталей – подшипники сторонних производителей часто имеют заниженную твердость дорожек качения.
- Игнорирование состояния игольчатых подшипников вторичного вала (№ 6-92706) – их износ приводит к аналогичным симптомам.
- Неправильная установка сальников – перекос или повреждение кромки вызывает течь масла уже через 500–1000 км.
После сборки коробку обкатывают на холостом ходу в течение 10–15 минут, контролируя температуру картера. Перегрев выше 60°C указывает на недостаточную смазку или чрезмерный натяг подшипников. Первые 500 км эксплуатации избегают резких разгонов и переключений под нагрузкой – это позволяет новым деталям приработаться без преждевременного износа.
Ресурс новых подшипников при соблюдении технологии замены и использовании качественного масла составляет 80–100 тыс. км. Для продления срока службы рекомендуется:
- Менять масло в КПП каждые 30 тыс. км, используя фильтр тонкой очистки (№ 24-1701440).
- Контролировать уровень масла – его снижение на 20% ускоряет износ подшипников в 1,5 раза.
- Избегать длительной работы на нейтрали с выжатым сцеплением – это приводит к перегреву выжимного подшипника и разбалансировке первичного вала.
Что делать, если первая передача включается с хрустом или не фиксируется
Хруст при включении первой передачи на Газели чаще всего связан с износом синхронизатора или его блокирующего кольца. Проверьте состояние синхронизатора 1-й передачи: если на конусах видны задиры или металлическая стружка, деталь требует замены. Также обратите внимание на пружины синхронизатора – их ослабление приводит к недостаточному прижатию кольца к шестерне, что вызывает хруст.
Нефиксация передачи может быть следствием проблем с механизмом выбора передач. Осмотрите штоки и вилки переключения в коробке передач: износ вилки 1-й передачи или деформация штока приводят к неполному зацеплению муфты. Проверьте люфт штока – допустимое значение не более 0,5 мм. При превышении замените шток или вилку в сборе.
- Проверьте уровень и состояние масла в КПП. Недостаток смазки (ниже отметки MIN на щупе) или использование масла неподходящей вязкости (например, 80W-90 вместо рекомендованного 75W-90) ускоряет износ синхронизаторов. Слейте старое масло, промойте коробку дизельным топливом и залейте свежее масло объемом 1,2 л для КПП старого образца или 1,5 л для новой.
- Оцените состояние подшипников первичного и вторичного валов. Изношенные подшипники вызывают осевой люфт валов, что нарушает соосность шестерен. Для проверки зафиксируйте вал и покачайте его в радиальном направлении – люфт более 0,1 мм указывает на необходимость замены подшипников.
- Исключите неисправности сцепления. Неполное выключение сцепления (пробуксовка диска) приводит к неполному разобщению двигателя и КПП. Проверьте свободный ход педали сцепления (должен быть 35–45 мм) и состояние выжимного подшипника. При износе диска сцепления замените его вместе с корзиной.
Если после проверки механических узлов проблема сохраняется, осмотрите тросик или тягу привода переключения передач. Растяжение тросика или износ шарниров тяги приводят к неточному включению передач. Отрегулируйте длину тросика так, чтобы ход рычага КПП соответствовал заводским параметрам (для Газели Next – 120–130 мм от нейтрали до включения 1-й передачи). При износе шарниров тяги замените их на новые.
В редких случаях хруст и нефиксация передачи связаны с деформацией картера КПП или крышки подшипников. Проверьте плоскость прилегания крышки к картеру – зазоры более 0,1 мм устраняются шлифовкой. Также осмотрите посадочные места под подшипники: выработка или трещины требуют замены картера или крышки.
Если все узлы исправны, но проблема остается, проверьте электронные компоненты (для моделей с электронным управлением КПП). Сбои в работе датчика положения рычага переключения или блока управления могут вызывать некорректное включение передач. Подключите диагностический сканер и считайте коды ошибок – например, ошибка P0705 указывает на неисправность датчика. Замените неисправный элемент и выполните адаптацию КПП с помощью сканера.
