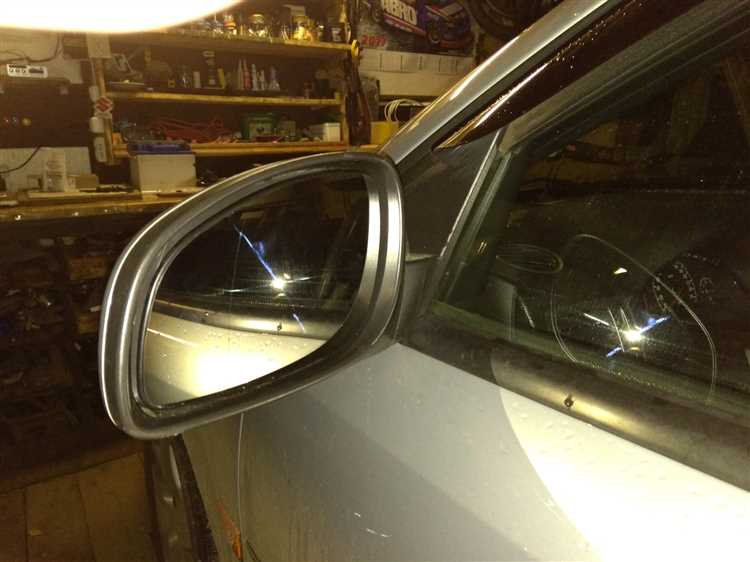

Левое зеркало Opel Combo 2021 года конструктивно отличается от аналогов предыдущих поколений. В его основе – пластиковый корпус с интегрированным электроприводом регулировки и обогревом, закрепленный на металлическом кронштейне тремя винтами Torx T20. Перед началом работ отключите аккумулятор: цепь обогрева и мотор привода запитаны напрямую от бортовой сети, и случайное замыкание может вывести из строя блок управления.
Демонтаж начинается с внутренней облицовки двери. Снимите пластиковую накладку, поддев её плоской отверткой в районе нижнего угла – фиксаторы здесь расположены через каждые 120 мм. Отсоедините разъем проводки, предварительно нажав на фиксатор: контакты хрупкие, а замена жгута обойдется в 4 500–6 000 рублей. Кронштейн зеркала крепится к двери тремя болтами M6 с головкой на 10 – используйте удлинитель для трещотки, чтобы не сорвать резьбу.
Разборка корпуса требует осторожности: защелки расположены по периметру и ломаются при чрезмерном усилии. Нагрейте пластик строительным феном до 60–70°C – это снизит риск повреждения. Отделите стекло, поддев его с нижнего края: здесь установлен двухсторонний скотч 3M VHB, который при повторной установке потребует замены. Внутри вы найдете мотор привода с червячной передачей – смажьте её литиевой смазкой, если зеркало двигается рывками.
При сборке обратите внимание на уплотнительную резинку между корпусом и стеклом: она должна плотно прилегать по всему контуру, иначе внутрь попадет влага, что приведет к коррозии контактов. Затягивайте винты крест-накрест с усилием 2,5 Н·м – превышение момента деформирует пластик. После установки проверьте работу обогрева и привода: зеркало должно поворачиваться на 15° вверх и 20° вниз без посторонних звуков.
Необходимые инструменты для демонтажа зеркала
Для снятия левого зеркала Opel Combo 2021 года потребуются инструменты, адаптированные под конструкцию креплений и электропроводку. Основной набор включает:
- Пластиковые монтажные лопатки (2–3 шт.) – для аккуратного отделения облицовки без повреждения защелок. Рекомендуются модели с шириной рабочей части 10–15 мм, например, Autotools AT-12.
- Торцевой ключ TORX T20 – для откручивания винтов крепления зеркала к двери. В Opel Combo 2021 используются винты с шестигранной звездой, стандартный размер T20.
- Отвертка с плоским шлицем (3 мм) – для поддевания заглушек и фиксаторов электрического разъема.
- Мультиметр (опционально) – для проверки целостности проводки при наличии проблем с электроприводом или подогревом. Достаточно модели с диапазоном измерения до 20 В.
- Магнитный держатель или пинцет – для извлечения мелких винтов из труднодоступных мест.
Избегайте использования металлических инструментов без изолирующих накладок – корпус зеркала выполнен из хрупкого пластика, а электрические контакты находятся в непосредственной близости от мест крепления. Для защиты лакокрасочного покрытия двери подложите мягкую ткань или поролон под монтажные лопатки. При работе с электрической частью отключите клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании проводов.
Снятие обшивки двери без повреждений
Начните с демонтажа пластиковой заглушки под внутренней ручкой двери – она крепится на защелках и снимается плоской отверткой с шириной жала не более 5 мм. Под заглушкой скрыт винт Torx T20, который необходимо выкрутить. Аналогичный винт расположен в нише подлокотника, под декоративной накладкой – ее поддевают снизу и тянут на себя, освобождая доступ к крепежу.
Обшивка удерживается восемью пластиковыми клипсами по периметру: четыре вдоль нижней кромки, две у переднего края и две у заднего. Для их снятия используйте специальный съемник для клипс с регулируемым усилием или тонкую пластиковую лопатку. Вставляйте инструмент между обшивкой и металлическим каркасом двери под углом 30 градусов, аккуратно отжимая защелки – начинайте с нижнего угла, двигаясь по часовой стрелке.
После освобождения клипс отсоедините электрические разъемы: один для стеклоподъемника (белый, 6-контактный), второй для блока управления зеркалом (черный, 4-контактный). Разъемы фиксируются пластиковыми защелками – нажмите на них большим пальцем, одновременно потянув корпус разъема вниз. Избегайте резких движений, чтобы не повредить контакты или провода.
Обшивка дополнительно крепится к двери резиновым уплотнителем по верхнему краю. Потяните обшивку на себя, одновременно приподнимая ее вверх, чтобы вывести уплотнитель из паза. Если уплотнитель приклеен, прогрейте его строительным феном до 60°C – это размягчит клей и позволит снять деталь без разрывов. Храните обшивку на ровной поверхности, избегая изгибов, чтобы не деформировать пластик.
Перед обратной установкой проверьте состояние клипс: треснувшие или деформированные замените новыми (артикул Opel 13348675). Нанесите на резиновый уплотнитель тонкий слой силиконовой смазки – это облегчит монтаж и предотвратит скрипы. При установке разъемов убедитесь, что защелки сработали с характерным щелчком, иначе контакт будет ненадежным.
Отключение электропроводки зеркала заднего вида
Перед началом работ отсоедините клемму аккумулятора на 5–10 минут, чтобы сбросить питание системы и избежать короткого замыкания. На Opel Combo 2021 года зеркало подключается через 6-контактный разъем, расположенный за пластиковой накладкой дверной карты. Для доступа к нему потребуется демонтировать обшивку двери – крепится она на 4 пластиковых клипсах и одном винте Torx T20 под заглушкой ручки.
Разъем фиксируется защелкой сбоку: нажмите на нее тонкой отверткой или пластиковым клином, одновременно потянув колодку на себя. Избегайте резких движений – контакты хрупкие, особенно в местах пайки к проводам. Если разъем не поддается, проверьте наличие дополнительных фиксаторов: на некоторых модификациях Opel Combo используется двойная защелка с внутренним стопором.
Цветовая маркировка проводов в разъеме стандартна для Opel:
- Красный – постоянное питание +12 В (от аккумулятора).
- Черный – масса (подключен к кузову).
- Желтый – сигнал от блока управления зеркалами.
- Зеленый – обогрев (если предусмотрен).
- Синий – подсветка (при наличии).
- Белый – резервный или диагностический канал.
Для временного отключения достаточно изолировать разъем термоусадочной трубкой или полиэтиленовым пакетом, зафиксировав его изолентой. Не оставляйте оголенные контакты – даже при отключенном аккумуляторе возможны наводки от соседних цепей. Если требуется полное отсоединение проводки, перекусите провода на расстоянии 10–15 см от разъема, оставив запас для последующего восстановления.
При обратном подключении соблюдайте полярность: неправильное соединение выведет из строя блок управления зеркалами или предохранитель F34 (10 А) в монтажном блоке салона. Проверьте целостность изоляции – трещины или потертости могут привести к замыканию при вибрации. Для пайки используйте припой ПОС-61 и термоусадку диаметром 2–3 мм.
Если зеркало оснащено электроприводом складывания, после отключения проводки оно останется в текущем положении. Чтобы вернуть его в исходное состояние вручную, аккуратно надавите на корпус до щелчка механизма. Избегайте приложения силы к стеклу – это может повредить крепление или мотор-редуктор.
В случае ошибок на приборной панели (например, «Неисправность зеркала») сбросьте коды неисправностей сканером OP-COM или Tech2. Альтернативный способ – отключить аккумулятор на 30 минут. Если ошибка сохраняется, проверьте целостность проводки от разъема до блока управления кузовом (BCM), расположенного под панелью приборов со стороны водителя.
Для длительного хранения отключенного зеркала заверните разъем в антистатическую пленку и закрепите его на дверной карте, чтобы избежать случайного повреждения при сборке. Не храните зеркало вблизи источников тепла или влаги – это приведет к окислению контактов и выходу из строя электронных компонентов.
Демонтаж креплений зеркального элемента
Начните с отсоединения электрического разъема, если зеркало оснащено подогревом или электрорегулировкой. Разъем расположен за пластиковой накладкой в нижней части корпуса – аккуратно подденьте ее плоской отверткой, избегая повреждения защелок. Для моделей с подогревом проверьте наличие дополнительного провода заземления, который может быть зафиксирован винтом М4 с головкой под Torx T10.
Зеркальный элемент удерживается тремя пластиковыми защелками: две по бокам и одна сверху. Используйте специальный пластиковый клин или тонкую лопатку для демонтажа, вставляя инструмент в зазор между корпусом и зеркалом. Начинайте с нижней части, постепенно перемещаясь к верхней защелке – не прилагайте чрезмерных усилий, чтобы не сломать фиксаторы.
После освобождения защелок зеркало останется висеть на двух металлических направляющих. Потяните элемент на себя под углом 45 градусов, одновременно сдвигая его вверх – это позволит снять его с направляющих без деформации посадочных мест. Если зеркало не поддается, проверьте наличие скрытого винта под резиновой заглушкой в верхней части корпуса.
Для моделей с автозатемнением или камерой заднего вида дополнительно отсоедините шлейф гибкой печатной платы. Шлейф закреплен на обратной стороне зеркала защелкой – нажмите на фиксатор пальцем и аккуратно вытяните коннектор. Избегайте перегибов шлейфа, так как это может привести к повреждению токопроводящих дорожек.
При обратной установке убедитесь, что направляющие вошли в пазы до характерного щелчка. Перед фиксацией защелок проверьте работу всех функций: подогрев должен включаться через 3–5 секунд после активации, а электрорегулировка – перемещать зеркало плавно, без рывков. Если зеркало установлено неровно, ослабьте крепление корпуса к двери и отрегулируйте его положение.
В случае повреждения пластиковых защелок замените их на новые (артикул Opel 13381234 для левого зеркала). При сборке нанесите на металлические направляющие тонкий слой силиконовой смазки – это предотвратит скрип и облегчит последующий демонтаж.

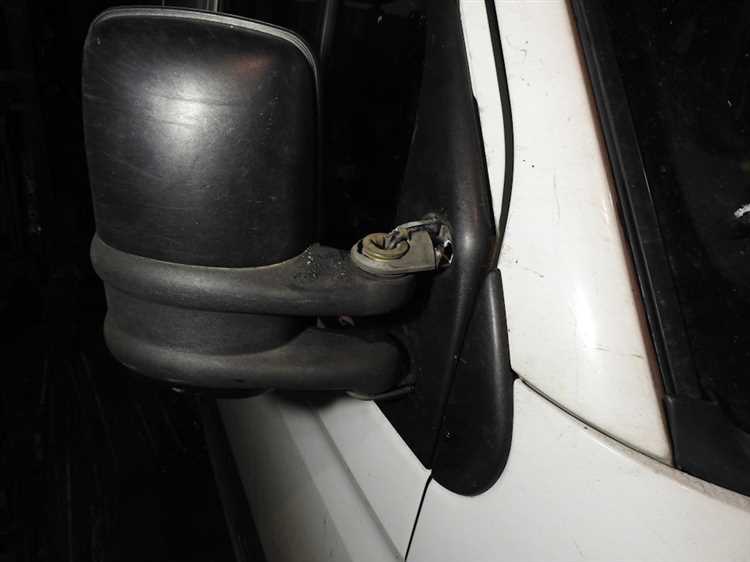

Извлечение регулировочного механизма из корпуса
Перед началом демонтажа отключите электропитание зеркала, сняв клемму с аккумулятора или отсоединив разъем проводки. Это предотвратит короткое замыкание и случайное срабатывание привода.
Регулировочный механизм Opel Combo 2021 года крепится к корпусу тремя винтами Torx T15 и двумя пластиковыми защелками. Винты расположены:
- Один – в верхней части механизма, под резиновой заглушкой;
- Два – снизу, за защитной крышкой, которую нужно поддеть плоской отверткой.
После откручивания винтов аккуратно отсоедините шлейф питания мотор-редуктора. Шлейф фиксируется защелкой – нажмите на нее пальцем, чтобы освободить коннектор. Не тяните за провода, иначе можно повредить контакты.
Пластиковые защелки находятся по бокам механизма. Чтобы их разблокировать, вставьте тонкую пластиковую лопатку между корпусом и механизмом и слегка надавите. Защелки должны щелкнуть – после этого механизм можно выдвинуть на 5–7 мм.
Если механизм не поддается, проверьте наличие дополнительного крепежа. В некоторых модификациях Opel Combo 2021 года используется скрытый винт под декоративной накладкой – его легко пропустить при первом осмотре.
При извлечении механизма удерживайте его обеими руками, чтобы избежать падения. Внутри корпуса могут остаться мелкие детали (пружины, шестерни), которые легко потерять. Рекомендуется заранее подготовить магнитную ленту или контейнер для хранения.
После извлечения осмотрите механизм на предмет износа. Чаще всего выходят из строя:
- Пластиковые шестерни привода – трещины или сколы зубьев;
- Мотор-редуктор – окисление контактов или перегорание обмотки;
- Направляющие салазки – деформация или загрязнение смазки.
Если планируется повторная установка, нанесите на подвижные части силиконовую смазку. Избегайте использования WD-40 – она высыхает и оставляет липкий налет, который притягивает пыль. Для очистки контактов используйте спирт и мягкую щетку.
Проверка состояния уплотнителей и защёлок
После демонтажа зеркала осмотрите резиновый уплотнитель по периметру корпуса. На Opel Combo 2021 года он выполнен из EPDM-каучука с профилем типа «губа» (толщина 3,5–4 мм). Проверьте на наличие микротрещин, особенно в местах изгибов у верхнего и нижнего углов – там чаще всего возникают разрывы из-за перепадов температур. Если уплотнитель потерял эластичность (не восстанавливает форму при нажатии) или имеет следы деформации от крепежа, замените его целиком – артикул оригинальной детали 13376542. Для временного решения допустимо использовать силиконовую смазку (например, Liqui Moly Silicon-Spray), но не более 2–3 обработок.
Защёлки механизма складывания проверяйте под нагрузкой: зафиксируйте зеркало в рабочем положении и приложите усилие 5–7 Н·м в сторону кузова. Если слышен щелчок или наблюдается люфт более 1 мм, замените пружинный фиксатор (артикул 13376543) или весь приводной механизм. Обратите внимание на пластиковые направляющие – на них не должно быть сколов или заусенцев, иначе зеркало будет самопроизвольно складываться на ходу. Для смазки подвижных частей используйте только тефлоновую пасту (например, Permatex 22058), так как обычные смазки притягивают пыль и ускоряют износ.
Сборка зеркала в обратной последовательности
Перед началом сборки убедитесь, что все детали лежат в зоне досягаемости: корпус зеркала, стекло с подогревом, пластиковые защелки, металлический кронштейн, электрический разъем и крепежные винты M5x16. Проверьте целостность уплотнительной резинки по периметру стекла – даже микротрещины приведут к попаданию влаги внутрь механизма.
Установите стекло в корпус, совместив выступы на обратной стороне с пазами в пластиковой рамке. Надавите по краям до характерного щелчка – это сигнал, что защелки вошли в зацепление. Если стекло не фиксируется, не прилагайте усилий: проверьте положение уплотнителя, который мог сместиться при демонтаже.
Подключите электрический разъем к мотор-редуктору регулировки. Убедитесь, что контакты не окислены и плотно входят в гнезда. Ошибка на этом этапе приведет к неработающему подогреву или регулировке. Если разъем сидит неплотно, зачистите контакты мелкозернистой наждачной бумагой (P1000) и нанесите тонкий слой контактной смазки.
Закрепите металлический кронштейн на корпусе тремя винтами M5x16. Затягивайте их крест-накрест с моментом 4–5 Н·м, используя динамометрическую отвертку. Перетяжка винтов деформирует пластик, а недостаточный момент приведет к люфту зеркала на ходу.
Установите собранный узел на дверь, совместив отверстия кронштейна с посадочными местами на кузове. Перед затяжкой гаек M6 проверьте положение зеркала относительно кузова – зазор между корпусом и дверью должен быть равномерным (1–2 мм). Если зеркало смещено, отрегулируйте его, ослабив гайки и сдвинув кронштейн.
Подключите основной разъем питания зеркала. Убедитесь, что фиксатор защелкнулся – при попытке вытащить разъем он не должен поддаваться. Проверьте работу подогрева и регулировки, включив зажигание. Если зеркало не реагирует, прозвоните цепь мультиметром: сопротивление обмотки мотор-редуктора должно быть в пределах 10–15 Ом.
Установите декоративную накладку, защелкнув ее по периметру. Начинайте с нижнего края, затем переходите к боковым и верхнему. Если накладка не фиксируется, проверьте, не осталось ли внутри корпуса посторонних предметов или обломков пластика от защелок.
После сборки протестируйте зеркало на ходу. На скорости 60–80 км/ч вибрация не должна вызывать дребезжания или смещения изображения. Если зеркало «гуляет», подтяните крепежные гайки или замените резиновые демпферы между кронштейном и кузовом.
