Для корректной работы сигнализации используйте вход tach input (обычно обозначен как TACH или RPM). Подключение выполняется через резистор 1–2 кОм для согласования уровней напряжения (штатный сигнал – 5–12 В, вход сигнализации часто рассчитан на 1–5 В). На Avensis T25 с двигателем 1AZ-FSE сигнал снимается с контакта 10 разъема ЭБУ (серый провод), на T27 – с контакта 12 (черно-желтый провод). Избегайте прямого подключения к катушке зажигания – это может вызвать помехи в работе системы зажигания.
После подключения настройте порог срабатывания сигнализации по оборотам. Для Avensis оптимальные значения: 500–600 об/мин (холостой ход) и 1500–2000 об/мин (контроль запуска). В настройках сигнализации укажите тип сигнала: «импульсный» для бензиновых двигателей и «синусоидальный» для дизельных. Проверьте работу системы при холодном и горячем двигателе – разница в оборотах холостого хода может достигать 100–150 об/мин.

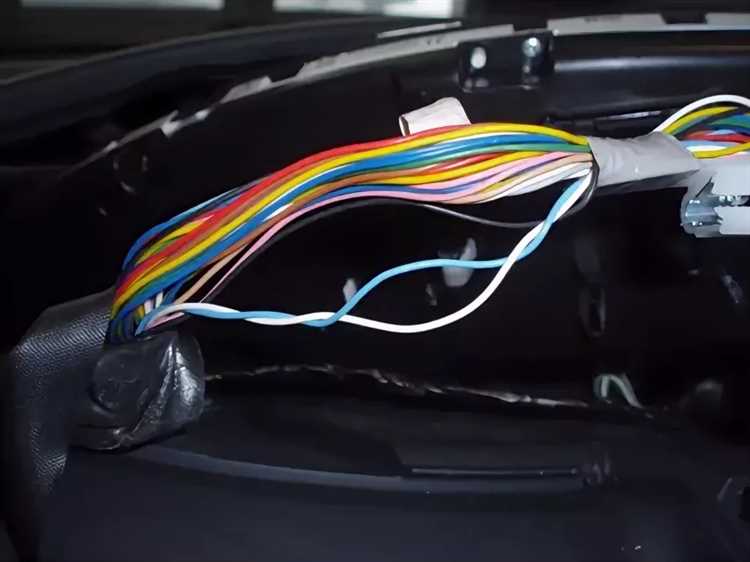

Выбор сигнального провода тахометра на Toyota Avensis
Подключение к сигнализации требует точного определения частоты импульсов. На холостом ходу двигатель 1ZZ-FE выдаёт ~25 Гц (1500 об/мин), 3ZZ-FE – ~23 Гц (1400 об/мин). Используйте осциллограф или мультиметр в режиме частотомера для проверки: сигнал должен быть прямоугольным, амплитудой 5–12 В. Избегайте подключения к проводам форсунок или катушек зажигания – их сигналы нестабильны и могут повредить вход сигнализации. Для дизелей 2AD-FTV частота на холостом ходу составляет ~12 Гц (750 об/мин), амплитуда – 8–14 В.
При отсутствии схемы прозвоните провода от тахометра в комбинации приборов. На разъёме спидометра (22-контактный, чёрный) сигнальный провод – контакт 18 (G-Y) для бензиновых версий. Для дизелей – контакт 12 (W-B). Подключайте сигнализацию через диод 1N4007, чтобы исключить обратные токи, способные вывести из строя ECU. Не используйте скрутки – только пайку с термоусадкой или обжимные гильзы.
На моделях с 2003 года (T25 рестайлинг) сигнальный провод может дублироваться в разъёме OBD-II: контакт 9 (для CAN-шин) или контакт 7 (K-Line). Если автомобиль оснащён иммобилайзером, подключение к CAN-шине потребует декодера протокола ISO 15765-4. Для аналогового сигнала проверяйте наличие резистора нагрузки (1–2 кОм) между сигнальным проводом и массой – его отсутствие приведёт к ложным срабатываниям сигнализации.
Необходимые инструменты и материалы для подключения

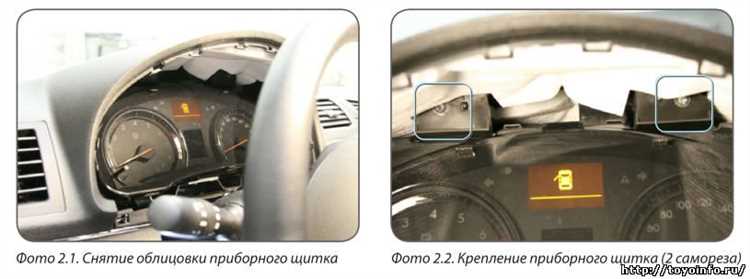

Для интеграции тахометра Toyota Avensis с сигнализацией потребуется мультиметр с диапазоном измерения напряжения до 20 В (например, Fluke 17B или аналог), набор отвёрток с магнитными наконечниками (PH2, T20, T25), стриппер для снятия изоляции с проводов сечением 0,5–1,5 мм², паяльник мощностью 40–60 Вт с тонким жалом и припой ПОС-61. Дополнительно понадобятся термоусадочные трубки диаметром 2–4 мм, изолента 3M Scotch 23 или аналогичная, а также клеммы «мама» 2,8 мм для подключения к штатным разъёмам. Для доступа к проводке тахометра используйте пластиковые клипсы-зажимы, чтобы избежать повреждения обшивки панели приборов.
Ключевым компонентом станет адаптер сигнала тахометра – например, универсальный конвертер импульсов типа «Tach Signal Converter» или специализированный модуль для Toyota (артикул 86300-0D010 для моделей до 2009 года). Проверьте совместимость сигнализации: для систем StarLine A93 потребуется дополнительный резистор 1 кОм, а для Pandora DXL – диод 1N4007. Подключение выполняйте к проводу тахометра на разъёме комбинации приборов (контакт IG- на Avensis T25, цвет провода – чёрно-жёлтый), предварительно отключив аккумулятор на 10 минут для сброса ошибок.
Поиск точки подключения к CAN-шине или аналоговому сигналу
На Toyota Avensis (T25, T27) CAN-шина расположена в диагностическом разъеме OBD-II (контакты 6 и 14 для высокоскоростной CAN, 1 и 9 для низкоскоростной). Перед подключением проверьте наличие сигнала осциллографом: напряжение между CAN-H и CAN-L должно колебаться в пределах 2,5–3,5 В с амплитудой импульсов 1–2 В. Если сигнал отсутствует, ищите альтернативные точки – например, за магнитолой (разъем AVC-LAN) или в блоке управления двигателем (ECU).
Для аналогового сигнала тахометра ищите провод с импульсным напряжением 5–12 В на катушке зажигания или датчике коленвала. На Avensis с двигателями 1ZZ-FE, 3ZZ-FE сигнал снимается с контакта IGt блока управления двигателем (разъем B29, контакт 10). На дизельных моделях (1AD-FTV) – с датчика положения коленвала (контакт 2 разъема датчика). Проверяйте сигнал мультиметром в режиме измерения частоты: на холостом ходу частота должна составлять 25–50 Гц.
- Разъем OBD-II: CAN-H (6), CAN-L (14) – стандартное подключение.
- Блок предохранителей под капотом: иногда CAN-шина дублируется на разъеме питания ECU (контакты 1 и 2).
- Задняя панель магнитолы: разъем AVC-LAN (контакты 12 и 13) для низкоскоростной CAN.
- Блок управления ABS: CAN-шина может быть доступна на разъеме C1 (контакты 1 и 2).
Если CAN-шина недоступна или заблокирована иммобилайзером, используйте аналоговый сигнал с тахометрического выхода генератора. На Avensis с бензиновыми двигателями он расположен на задней стороне генератора (провод с желтой изоляцией и черной полосой). Напряжение сигнала – 0,5–12 В, частота пропорциональна оборотам двигателя. Для дизелей сигнал снимается с датчика частоты вращения турбины (контакт 2 разъема датчика).
При подключении к аналоговому сигналу избегайте параллельного подключения к штатным цепям – используйте гальваническую развязку или оптронные разделители. Для CAN-шины применяйте адаптеры с гальванической изоляцией (например, MCP2515 с оптопарой), чтобы исключить помехи в бортовой сети. Перед пайкой проверьте сопротивление между CAN-H и CAN-L: оно должно составлять 60 Ом (встроенные резисторы в блоках управления).
На моделях с 2006 года и новее CAN-шина может быть защищена шлюзом, фильтрующим неавторизованные запросы. В этом случае подключайтесь к низкоскоростной CAN (125 кбит/с) через разъем комбинации приборов (контакты 1 и 9). Для декодирования сигналов используйте специализированные сканеры (Techstream, Launch X431) или анализаторы CAN-шины (CANalyser, SavvyCAN).
Если сигнал тахометра нестабилен, проверьте заземление адаптера – оно должно быть подключено к кузову в точке с минимальным сопротивлением (например, болт крепления аккумулятора). Избегайте длинных проводов без экранирования: для CAN-шины используйте витую пару с волновым сопротивлением 120 Ом, для аналогового сигнала – экранированный кабель с сечением не менее 0,5 мм².
Схемы подключения тахометра к разным моделям сигнализаций
В сигнализациях с универсальным входом (Alligator S-825RS, Tomahawk TW-9010) подключение к тахометру Avensis (T27, 2009–2018) требует адаптации под протокол двигателя. Для 2AD-FTV (дизель) сигнал снимается с датчика положения коленвала (контакт 2 разъема C24) и подается на вход «TACH» через делитель напряжения (два резистора по 4,7 кОм), так как амплитуда импульсов превышает 5 В. На моделях с бензиновым 1ZR-FE (2011+) используйте провод форсунки (контакт 1 разъема B31) – частота импульсов соответствует оборотам, но потребуется инвертирование сигнала транзистором BC547 (коллектор на «+12 В», база через 1 кОм к проводу форсунки, эмиттер на вход сигнализации). Перед подключением проверьте осциллографом форму сигнала: для корректной работы порог срабатывания входа сигнализации должен быть не выше 3 В.
Проверка корректности сигнала тахометра перед интеграцией
Перед подключением тахометра Toyota Avensis к сигнализации убедитесь, что сигнал на проводе тахометра (обычно белый с чёрной полосой в жгуте приборной панели) соответствует реальным оборотам двигателя. Используйте осциллограф или мультиметр в режиме измерения частоты (Hz) для проверки импульсов. На холостом ходу сигнал должен составлять 25–35 Гц для бензиновых двигателей 1ZZ-FE/3ZZ-FE, что эквивалентно 750–1050 об/мин. Для дизельных 1CD-FTV частота на холостом ходу – 18–22 Гц (540–660 об/мин). Отклонения более 10% указывают на неисправность датчика коленвала или проводки.
Проверьте форму сигнала: на осциллограмме должны быть чёткие прямоугольные импульсы с амплитудой 5–12 В (зависит от модели). Для 1ZZ-FE длительность импульса составляет 4–6 мс при 1000 об/мин, для 3ZZ-FE – 3–5 мс. Если сигнал искажён (заваленные фронты, шумы), замените фильтрующий конденсатор на плате приборной панели (ёмкостью 0,1–0,47 мкФ) или прозвоните провод от ЭБУ до тахометра на обрыв/короткое замыкание. Сопротивление исправной цепи – не более 1 Ом.
Сравните показания штатного тахометра с диагностическим сканером (например, Toyota Techstream или Launch X431). На двигателе 1ZZ-FE при 3000 об/мин разница не должна превышать 50 об/мин. Если расхождение больше, откалибруйте тахометр через диагностический разъём OBD-II: в меню «Настройки приборов» выберите пункт «Коррекция тахометра» и введите поправочный коэффициент (обычно 0,95–1,05). Для дизельных моторов 1CD-FTV калибровка не предусмотрена – при ошибке замените датчик положения коленвала (артикул 90919-05052).
При подключении к сигнализации используйте гальваническую развязку (оптрон PC817 или аналоги) для защиты цепей тахометра от помех. Подключайтесь к проводу тахометра через резистор 1–2 кОм для ограничения тока. После интеграции проверьте реакцию сигнализации на изменение оборотов: при запуске двигателя система должна фиксировать стабильный сигнал в течение 3–5 секунд, иначе отрегулируйте чувствительность входа тахометра в настройках сигнализации (порог срабатывания – 500–700 об/мин для бензиновых, 400–600 об/мин для дизельных).
Настройка пороговых значений оборотов в блоке сигнализации
Для корректной работы системы оповещения на Toyota Avensis подключите тахометр к блоку сигнализации через CAN-шину или аналоговый вход (зависит от модели сигнализации: StarLine A93, Pandora DXL 5000 или Sheriff ZX-1050). В меню настроек блока найдите раздел «Пороги оборотов» и установите следующие значения:
- Нижний порог (предупреждение): 1200–1500 об/мин – активирует звуковое оповещение при падении оборотов ниже критического уровня (например, при заглохшем двигателе).
- Верхний порог (защита от перекрута): 5500–6000 об/мин – срабатывает при превышении допустимых оборотов, блокируя запуск двигателя или включая сирену.
- Задержка срабатывания: 1–3 секунды – исключает ложные срабатывания при резких перегазовках.
Для моделей с турбонаддувом (2.0D-4D) снизьте верхний порог до 4500 об/мин, чтобы избежать повреждения турбины. Проверьте настройки через диагностический сканер (например, Launch X431), подключив его к OBD-II разъему и сравнив показания тахометра с данными сигнализации – расхождение не должно превышать 100 об/мин.
При использовании аналогового подключения (сигнал с катушки зажигания) откалибруйте вход блока сигнализации по напряжению: на холостом ходу (800 об/мин) напряжение должно составлять 0.5–0.7 В, на 3000 об/мин – 2.0–2.5 В. Настройте чувствительность входа в меню «Аналоговые датчики», выбрав тип сигнала «Импульсный» и указав количество импульсов на оборот (для Avensis – 4 импульса за цикл). Сохраните настройки в энергонезависимой памяти блока, чтобы избежать сброса при отключении аккумулятора.
Устранение помех и ложных срабатываний после подключения
Ложные срабатывания сигнализации после интеграции с тахометром Toyota Avensis часто вызваны наводками на сигнальном проводе или некорректным порогом срабатывания. Проверьте качество экранирования кабеля тахометра: используйте витую пару с фольгированным экраном (например, кабель типа FTP Cat.5e) и подключите экран к «массе» автомобиля в одной точке – рядом с блоком сигнализации. Избегайте параллельной прокладки с высоковольтными проводами зажигания или генератора. Если помехи сохраняются, установите RC-фильтр (резистор 1 кОм + конденсатор 0,1 мкФ) на входе сигнального провода в блок сигнализации, снизив высокочастотные наводки.
- Откалибруйте порог оборотов в настройках сигнализации: для Avensis с двигателем 1ZZ-FE (1.8 л) установите минимальный порог в 500–600 об/мин, для 3ZZ-FE (1.6 л) – 600–700 об/мин. Используйте диагностический сканер (например, Toyota Techstream) для точного определения холостых оборотов.
- Проверьте стабильность сигнала тахометра: подключите осциллограф к сигнальному проводу и убедитесь, что амплитуда импульсов не падает ниже 3 В при работе двигателя. При необходимости замените датчик положения коленвала (ДПКВ) – его неисправность вызывает «плавающие» обороты и ложные срабатывания.
- Исключите влияние бортовой сети: установите дополнительный стабилизатор напряжения (например, DC-DC преобразователь на 12 В) для питания блока сигнализации, если напряжение в сети автомобиля опускается ниже 11,5 В при запуске двигателя.
