Чем смотрят задиры в цилиндрах

Задиры в цилиндрах – дефект, приводящий к ускоренному износу поршневых колец, стенок цилиндров и вкладышей коленвала. Основные причины: масляное голодание, перегрев, некачественное топливо или нарушение режимов обкатки. Диагностика на ранних стадиях позволяет избежать капитального ремонта, стоимость которого может достигать 30–50% от цены нового двигателя.

Первичный признак задиров – металлический стук на холодную, исчезающий после прогрева. Однако этот симптом проявляется уже при значительных повреждениях. Для точной оценки используют три основных метода: визуальный осмотр, измерение компрессии и эндоскопию. Визуальный осмотр через свечные отверстия с помощью зеркала или эндоскопа позволяет выявить вертикальные риски глубиной от 0,05 мм. При этом важно проверять не только рабочую поверхность, но и зону верхней мертвой точки, где задиры возникают чаще всего.

Измерение компрессии – косвенный метод, требующий сравнения показаний между цилиндрами. Разница более 10% указывает на возможные задиры или износ колец. Для бензиновых двигателей нормальное значение – 12–14 бар, для дизельных – 20–25 бар. Однако компрессия может падать и из-за других причин (прогар клапанов, износ седел), поэтому метод используют в комплексе с анализом масла на металлическую стружку.

Анализ моторного масла на содержание железа, алюминия и хрома – один из самых точных способов ранней диагностики. Превышение нормы железа (более 50 ppm на 1000 км пробега) свидетельствует об активном износе цилиндров. Для дизельных двигателей критичным считается уровень алюминия выше 30 ppm. Пробы масла берут через каждые 5–7 тысяч километров, используя спектральный анализ или экспресс-тесты.

Для двигателей с чугунными гильзами эффективен метод ультразвуковой дефектоскопии. Приборы типа УД2-12 позволяют выявлять микротрещины и задиры глубиной от 0,1 мм. В алюминиевых блоках этот метод менее информативен из-за неоднородности структуры материала. В таких случаях применяют метод вихревых токов, чувствительный к изменениям электропроводности поверхности.

При подозрении на задиры в турбированных двигателях дополнительно проверяют состояние турбокомпрессора. Износ подшипников турбины приводит к попаданию масла в цилиндры, что ускоряет образование задиров. Диагностика включает проверку давления наддува (снижение на 10–15% от нормы) и осмотр лопаток турбины на наличие следов масла.

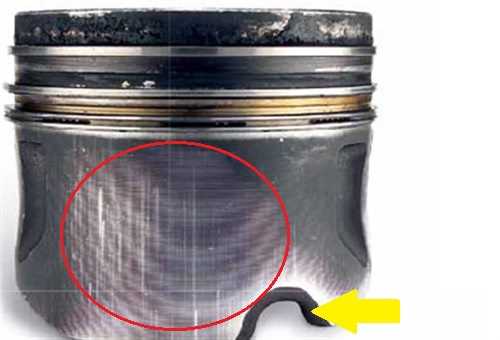

Как провести визуальный осмотр цилиндров через свечные отверстия

Для осмотра потребуется эндоскоп с гибким зондом диаметром не более 5 мм и подсветкой не менее 10 000 люкс. Перед началом работ двигатель должен остыть до температуры 20–25°C – горячий блок цилиндров искажает визуальную картину из-за термического расширения металла. Снимите свечи зажигания, предварительно очистив их посадочные места от грязи и масла сжатым воздухом под давлением 6–8 бар.

Введите зонд эндоскопа в свечное отверстие под углом 30–45° к оси цилиндра. Начинайте осмотр с верхней части гильзы, постепенно опуская зонд до нижней мертвой точки поршня. Особое внимание уделите зоне первого компрессионного кольца (10–20 мм от верхней кромки гильзы) – здесь задиры возникают чаще всего из-за максимальных температурных и механических нагрузок.

• Признаки задиров:
  • Продольные риски глубиной более 0,05 мм, видимые при увеличении 50x;
  • Блестящие участки с зеркальным отражением – свидетельство локального перегрева;
  • Темные пятна с шероховатой поверхностью – очаги коррозии или масляного голодания;
  • Заусенцы и наволакивание металла на стенках гильзы.

Для оценки состояния поршня медленно вращайте коленчатый вал вручную ключом на 19–22 мм, наблюдая за его перемещением через эндоскоп. Нормальный зазор между поршнем и гильзой в бензиновых двигателях составляет 0,02–0,05 мм, в дизельных – 0,05–0,1 мм. Превышение этих значений на 50% и более указывает на износ или деформацию.

Используйте эндоскоп с функцией записи видео для документирования результатов. Фиксируйте каждый цилиндр отдельно, отмечая:

1. Номер цилиндра и его расположение (например, «Цилиндр №1, рядный, левый»);
2. Глубину и протяженность задиров (в миллиметрах);
3. Наличие посторонних частиц (стружка, нагар, абразив);
4. Состояние поршневых колец (видимость замков, следы прорыва газов).

После осмотра протрите зонд эндоскопа безворсовой салфеткой, смоченной в спирте, чтобы удалить масляные отложения. Храните оборудование в чехле с силикагелем для предотвращения запотевания оптики. При обнаружении задиров глубиной более 0,1 мм или протяженностью свыше 30% поверхности гильзы требуется расточка цилиндров или замена блока.

Для двигателей с алюминиевым блоком и никосиловым покрытием гильз осмотр через свечные отверстия менее информативен – задиры часто локализуются в нижней части цилиндра, недоступной для эндоскопа. В таких случаях дополнительно используйте метод измерения компрессии с последующим анализом масла на содержание металлических частиц.

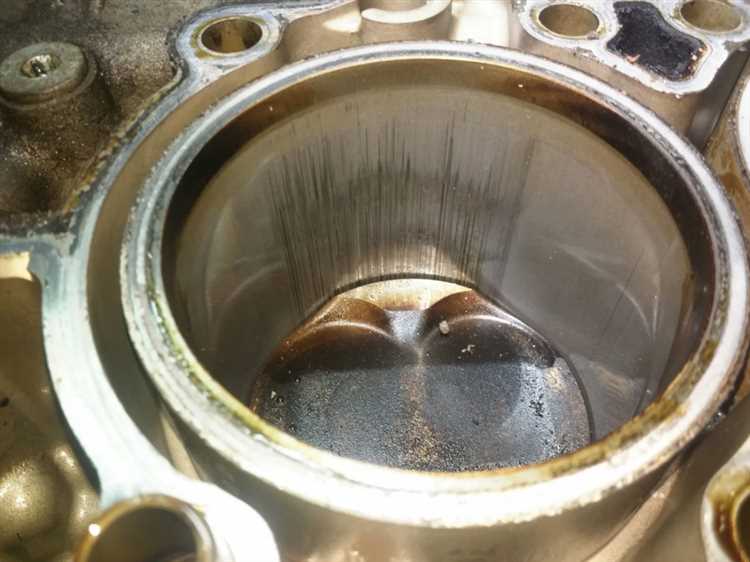

Какие инструменты нужны для эндоскопической проверки задиров

Для эндоскопической диагностики задиров в цилиндрах двигателя требуется промышленный эндоскоп с гибким или жестким зондом. Оптимальный диаметр рабочей части – 4–6 мм, что позволяет проходить через свечные отверстия или технологические лючки без демонтажа головки блока. Модели с разрешением не менее 1080p обеспечивают четкую визуализацию микроповреждений, а встроенная подсветка LED с регулируемой яркостью компенсирует недостаток освещения в полости цилиндра.

Жесткие эндоскопы с углом обзора 0°, 30° или 70° подходят для прямого доступа через свечные колодцы, но ограничены в маневренности. Гибкие эндоскопы с управляемым дистальным концом (например, с радиусом изгиба 180°) позволяют осматривать труднодоступные участки, включая стенки цилиндров под углом и поршневые кольца. Длина зонда должна составлять 1–1,5 м для работы с большинством двигателей легковых автомобилей.

Ключевой элемент – камера с высокой светочувствительностью. Матрицы типа CMOS или CCD с разрешением 2 Мп и выше фиксируют детали размером от 0,1 мм, что критично для выявления начальных стадий задиров. Встроенные функции масштабирования (зум 4–8x) помогают детально изучить подозрительные участки без потери четкости. Некоторые модели оснащены режимом HDR для работы в условиях контрастного освещения.

Для фиксации результатов необходим эндоскоп с возможностью записи видео и фото. Встроенная память на 8–16 ГБ или поддержка карт microSD позволяет сохранять данные для последующего анализа. Программное обеспечение с функцией аннотирования (например, добавление меток на изображении) упрощает документирование дефектов и сравнение состояния цилиндров до и после ремонта.

Дополнительные аксессуары расширяют возможности диагностики. Магнитные насадки на зонд помогают извлекать металлическую стружку из цилиндров, а щупы с крючками – удалять нагар для более точного осмотра. Сменные объективы с разным углом обзора (например, 90° или 120°) позволяют адаптироваться к специфике двигателя. Для работы в условиях ограниченного пространства используют удлинители зонда или переходники под разные диаметры отверстий.

Питание эндоскопа обеспечивается литий-ионными аккумуляторами емкостью от 5000 мА·ч или от сети 220 В через адаптер. Время автономной работы должно составлять не менее 2 часов для непрерывного осмотра всех цилиндров. Беспроводные модели с передачей данных по Wi-Fi или Bluetooth удобны для работы в стесненных условиях, но требуют стабильного соединения для предотвращения задержек изображения.

Для защиты оборудования от агрессивных сред (масло, топливо, продукты сгорания) зонд должен иметь герметичное исполнение со степенью защиты IP67 или выше. Корпус камеры и кабель должны быть устойчивы к воздействию бензина, дизельного топлива и синтетических масел. Регулярная очистка зонда спиртовыми салфетками или специализированными растворами предотвращает загрязнение оптики и продлевает срок службы прибора.

При выборе эндоскопа обращают внимание на совместимость с диагностическими программами. Некоторые модели интегрируются с ПО для анализа изображений (например, с функциями измерения глубины задиров или автоматического выделения дефектов). Для профессионального применения рекомендуются бренды Olympus, Karl Storz или специализированные автомобильные эндоскопы от Autel, Launch или Bosch, которые поддерживают протоколы OBD-II для синхронизации с диагностическими сканерами.

Как измерить компрессию в цилиндрах для выявления повреждений

Измерение компрессии – ключевой метод диагностики состояния цилиндропоршневой группы. Для точных результатов двигатель должен быть прогрет до рабочей температуры (70–90°C), а аккумулятор заряжен не менее чем на 12,6 В. Отключите подачу топлива (отсоедините разъемы форсунок или топливный насос) и снимите все свечи зажигания, чтобы исключить сопротивление вращению коленвала. Используйте компрессометр с резьбовым или резиновым наконечником, соответствующим типу свечных колодцев.

Перед началом измерений проверьте зазоры в клапанах – отклонения от нормы (обычно 0,2–0,4 мм для впускных и 0,3–0,5 мм для выпускных) исказят показания. Установите компрессометр в первый цилиндр и прокрутите стартером коленвал до стабилизации стрелки прибора (обычно 5–10 секунд). Зафиксируйте значение и повторите процедуру для остальных цилиндров. Разница в показаниях между цилиндрами не должна превышать 10% от максимального значения – иначе это указывает на износ или задиры.

Нормальная компрессия зависит от степени сжатия двигателя и составляет примерно 10–12 бар для бензиновых агрегатов и 20–30 бар для дизельных. Например, для двигателя ВАЗ-21124 (степень сжатия 10,3) норма – 12–13 бар, а для дизеля Cummins ISF2.8 – 28–32 бар. Если значения ниже на 20–30%, вероятны задиры, износ поршневых колец или прогар клапанов. Для уточнения диагноза проведите тест с добавлением 10–15 мл моторного масла в цилиндр: если компрессия вырастет на 2–3 бара, проблема в кольцах; если нет – в клапанах или прокладке ГБЦ.

При измерении учитывайте факторы, влияющие на точность: частота вращения коленвала должна быть не менее 200 об/мин (при меньших оборотах компрессия занижается), а дроссельная заслонка – полностью открыта. Для дизельных двигателей используйте компрессометр с пределом измерения до 40 бар и адаптером под форсунки. Записывайте показания в таблицу для анализа:

После измерений сравните данные с заводскими спецификациями. Если разброс превышает допустимые значения, проведите эндоскопию цилиндров или разберите двигатель для визуального осмотра. Задиры обычно локализуются на нагруженных участках (противоположная сторона впускного клапана) и сопровождаются характерными рисками глубиной 0,1–0,5 мм. При обнаружении повреждений оцените их масштаб: единичные задиры можно устранить хонингованием, а обширные – требуют расточки или замены блока.

Когда и как использовать метод анализа моторного масла на металлические частицы

Анализ моторного масла на металлические частицы эффективен при подозрении на абразивный износ цилиндропоршневой группы (ЦПГ) или подшипников коленвала. Проводить его следует при пробеге свыше 50 000 км для бензиновых и 100 000 км для дизельных двигателей, а также при появлении косвенных признаков: повышенного расхода масла (более 0,5 л на 1000 км), металлического стука, снижения компрессии или изменения цвета выхлопных газов. Для турбированных агрегатов интервал сокращают до 30 000–40 000 км из-за высоких нагрузок на подшипники турбокомпрессора. Пробы берут не ранее чем через 10–15 минут после остановки двигателя, чтобы частицы не осели на дно картера.

Метод включает два основных подхода: спектральный анализ и феррографию. Спектральный анализ (например, методом ICP-OES) выявляет концентрацию металлов с точностью до 1 ppm и позволяет идентифицировать источник износа по элементному составу:

• железо (Fe) – цилиндры, коленвал, распредвал;
• алюминий (Al) – поршни, блок цилиндров;
• медь (Cu) – вкладыши подшипников, втулки;
• хром (Cr) – поршневые кольца, покрытия гильз;
• свинец (Pb) – подшипники скольжения.

Превышение нормы в 2–3 раза для Fe и Al или в 5 раз для Cu и Pb указывает на критический износ. Феррография дополняет анализ, визуализируя размер и форму частиц: крупные (>15 мкм) осколки свидетельствуют о задирах, мелкие (<5 мкм) – о нормальном износе.

Для корректной интерпретации результатов сравнивайте данные с эталонными значениями производителя масла или лаборатории. Например, для масла SAE 5W-40 в бензиновом двигателе допустимый уровень Fe – до 50 ppm, Al – до 20 ppm, Cu – до 10 ppm. При превышении этих значений проведите эндоскопию цилиндров или замер компрессии. Не ограничивайтесь однократным анализом: динамика изменения концентрации металлов (рост на 10–15 ppm за 5 000 км) важнее абсолютных показателей. Используйте специализированные лаборатории с аккредитацией ISO 17025 – погрешность их оборудования не превышает 5%.

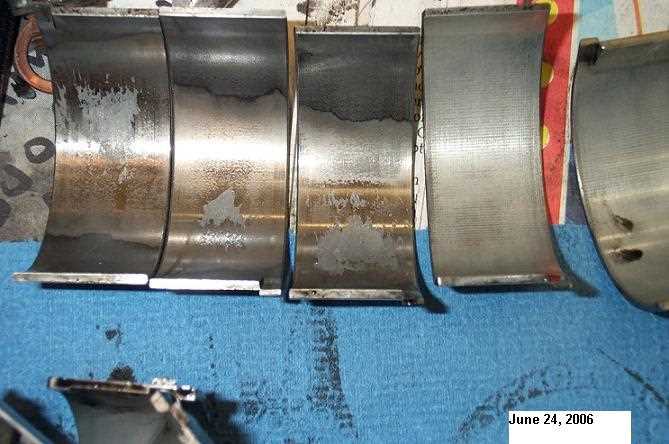

Как распознать задиры по характерным звукам и вибрациям двигателя

Дополнительный признак – неравномерная работа двигателя на холостом ходу с периодическими «провалами» в 100–200 об/мин и рывками при движении под нагрузкой. Вибрация на частоте 10–20 Гц, синхронная с пропусками зажигания, указывает на задиры в одном или нескольких цилиндрах. Для диагностики используйте стетоскоп с металлическим щупом: приложите его к блоку в зоне цилиндров – при задирах звук будет резким и прерывистым, в отличие от равномерного шума исправного мотора.

Какие параметры показывает диагностика с помощью компьютерного сканера

Компьютерный сканер считывает данные через диагностический разъем OBD-II, предоставляя доступ к параметрам, напрямую связанным с работой цилиндропоршневой группы. Ключевые показатели включают:

• Давление в цилиндрах (компрессия) – косвенно оценивается по времени впрыска и коррекции топливоподачи. При задирах значения могут отличаться на 10–15% между цилиндрами.
• Коэффициент коррекции топливоподачи (LTFT/STFT) – отклонения свыше ±8% указывают на негерметичность или повышенный расход масла через поврежденные поверхности.
• Температура выхлопных газов (EGT) – разница более 50°C между цилиндрами сигнализирует о неравномерном сгорании из-за задиров.
• Параметры датчика кислорода (лямбда-зонда) – медленный отклик или колебания в диапазоне 0,1–0,9 В при стабильной нагрузке свидетельствуют о нарушении герметичности.

Сканер фиксирует динамические параметры, критичные для выявления задиров на ранних стадиях. Например, угол опережения зажигания при наличии повреждений смещается на 3–5° из-за детонации или позднего сгорания. Скорость вращения коленвала (RPM) на холостом ходу может демонстрировать нестабильность ±50 об/мин, вызванную неравномерным трением поршней. Особое внимание уделяется параметру «Misfire Count» – количество пропусков зажигания за 1000 циклов: значения выше 5–7 в одном цилиндре требуют немедленной проверки.

Для турбированных двигателей сканер отображает специфические данные, коррелирующие с задирами. Давление наддува при повреждениях цилиндров падает на 0,2–0,3 бара из-за утечек газов в картер. Температура масла превышает норму на 10–15°C при интенсивном износе, а параметр «Oil Level» (если поддерживается ЭБУ) может показывать ложное снижение уровня из-за вспенивания масла продуктами износа. В системах с непосредственным впрыском анализируется давление топлива в рампе – скачки свыше 5 МПа при резком ускорении указывают на повышенное сопротивление движению поршня.

Анализ параметров требует сравнения с эталонными значениями для конкретной модели двигателя. Например, для бензиновых агрегатов VAG группы допустимая разница LTFT между цилиндрами не должна превышать 5%, а для дизелей BMW N57 – 3%. При диагностике важно учитывать адаптивные коррекции ЭБУ: если система компенсирует неисправность увеличением подачи масла или топлива, сканер отобразит это в параметрах «Oil Adaptation» или «Fuel Trim Learn». Игнорирование таких адаптаций приводит к ложноотрицательным результатам.

Для точной интерпретации данных рекомендуется использовать специализированные программы (например, VCDS для VAG, ISTA для BMW, Techstream для Toyota). Они предоставляют доступ к расширенным параметрам, недоступным в базовых сканерах: время открытия форсунок, коэффициент наполнения цилиндров, уровень сигнала датчика положения распредвала. При подозрении на задиры критически важно провести тест-драйв с записью логов: резкие ускорения с 2000 до 4000 об/мин выявляют нестабильность параметров, не заметную на холостом ходу.
