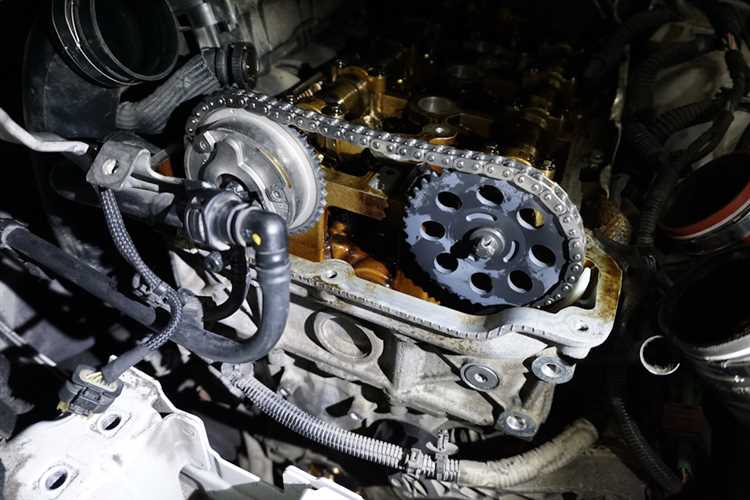

Цепь газораспределительного механизма (ГРМ) – критически важный элемент двигателя, отвечающий за синхронизацию работы коленчатого и распределительного валов. В отличие от ремня ГРМ, цепь рассчитана на больший ресурс, но не является вечной. Её износ зависит от условий эксплуатации, качества масла и конструктивных особенностей двигателя. Средний срок службы цепи составляет 150–250 тыс. км, однако у некоторых моделей (например, у двигателей BMW N47 или Volkswagen EA888) проблемы могут возникнуть уже на 80–120 тыс. км.
Первые признаки растяжения цепи – металлический звон при холодном запуске, нестабильные обороты холостого хода, ошибки по фазам газораспределения (например, P0016 или P0017). На автомобилях с гидронатяжителями цепи растяжение может проявляться провалами тяги на низких оборотах из-за нарушения синхронизации валов. Игнорирование этих симптомов приводит к перескоку цепи на зубьях шестерён, что в большинстве случаев заканчивается капитальным ремонтом двигателя.
Замена цепи ГРМ – процедура трудоёмкая и требует точности. На большинстве современных двигателей для доступа к цепи необходимо снимать поддон картера, крышку ГРМ, а иногда и переднюю часть двигателя. Важно учитывать, что вместе с цепью меняются натяжитель, успокоители, шестерни и сальники – игнорирование этих элементов снижает ресурс новой цепи. Для двигателей с цепью в масляной ванне (например, у Toyota 1GR-FE) критически важна замена масла сразу после установки, так как стружка от износа старой цепи загрязняет систему смазки.
Диагностика состояния цепи проводится несколькими методами. Самый точный – измерение растяжения с помощью специального инструмента (например, цепного шаблона). На двигателях с гидронатяжителем можно проверить его работоспособность: при снятой крышке ГРМ надавите на цепь – если она прогибается более чем на 5–7 мм, требуется замена. На автомобилях с электронным управлением (например, Mercedes M272) о проблемах сигнализирует адаптация фаз ГРМ в блоке управления.
Выбор запчастей – ключевой момент. Оригинальные цепи и комплектующие служат дольше, но их стоимость может превышать 30–50 тыс. рублей. Альтернатива – проверенные бренды: IWIS, Febi, SWAG, Gates. Избегайте дешёвых аналогов: некачественная цепь может растянуться уже через 20–30 тыс. км. При замене обязательно проверяйте состояние масляного насоса и системы смазки – их износ ускоряет разрушение новой цепи.
Какие признаки указывают на необходимость замены цепи ГРМ
Первый и самый очевидный сигнал – металлический лязг или дребезжание из-под крышки ГРМ при холодном запуске двигателя. Этот звук возникает из-за растяжения цепи, когда её звенья начинают биться о направляющие или успокоители. На холостых оборотах шум может стихать, но при резком нажатии на газ он усиливается. Если не принять меры, цепь начнёт перескакивать на зубья шестерён, что приведёт к нарушению фаз газораспределения и возможному столкновению клапанов с поршнями.
Второй признак – нестабильная работа двигателя на холостом ходу или при переходных режимах. Растянутая цепь вызывает смещение фаз открытия и закрытия клапанов, что приводит к провалам оборотов, дерганью и даже остановке мотора. На современных автомобилях с системой изменения фаз газораспределения (например, VANOS у BMW или VVT-i у Toyota) ошибки по датчикам положения распредвалов могут появляться раньше, чем механические симптомы. Диагностика сканером часто показывает коды P0011, P0016 или аналогичные.
- Повышенный расход масла – косвенный, но важный признак. Изношенная цепь увеличивает нагрузку на натяжитель, который начинает пропускать масло в избыточном количестве. На двигателях с цепным приводом ГРМ (например, Volkswagen EA888 или Nissan MR20DE) расход масла может вырасти до 1 литра на 1000 км.
- Вибрации на руле или кузове при работе двигателя. Растяжение цепи нарушает балансировку вращающихся масс, что особенно заметно на рядных четырёхцилиндровых моторах. Вибрации усиливаются при достижении определённых оборотов (обычно 2000–3000 об/мин).
- Появление металлической стружки в масляном фильтре или поддоне. При износе цепи, звёздочек или успокоителей частицы металла попадают в масло, что ускоряет износ других узлов двигателя.
На автомобилях с большим пробегом (от 150 000 км) стоит обратить внимание на состояние натяжителя цепи. Если при снятии крышки ГРМ видно, что натяжитель выдвинут на максимум (например, у Mercedes M272 поршень натяжителя выходит более чем на 15 мм), цепь уже растянута и требует замены. На некоторых моделях (например, BMW N47) натяжитель имеет прозрачный корпус, что позволяет визуально оценить его состояние без разборки.
Ещё один надёжный способ диагностики – замер длины цепи. Для этого снимают крышку ГРМ и с помощью штангенциркуля измеряют расстояние между несколькими звеньями. Например, для цепи двигателя Toyota 1ZZ-FE допустимое растяжение – не более 0,5% от номинальной длины. Если отклонение превышает 1%, цепь подлежит замене. На практике этот метод применяют редко из-за трудоёмкости, но он даёт точный результат.
Не стоит игнорировать предупреждения бортового компьютера. На многих автомобилях (Audi, Skoda, Ford) при критическом износе цепи загорается индикатор «Check Engine» с одновременным ограничением мощности двигателя. В таких случаях дальнейшая эксплуатация может привести к обрыву цепи и капитальному ремонту мотора. Если ошибка связана с синхронизацией распредвалов, замена цепи – единственное решение, откладывать которое опасно.
Как правильно проверить степень износа цепи без разборки двигателя
Первый метод – замер провисания цепи натяжителем. Для этого потребуется снять клапанную крышку и получить доступ к натяжителю. На большинстве двигателей (например, VAG 1.8 TSI, BMW N47) допустимое провисание цепи в свободном состоянии не должно превышать 5–7 мм. Если значение больше – цепь растянута. На двигателях с гидравлическим натяжителем (Toyota 2GR-FKS, Nissan VQ35DE) проверку проводят при работающем моторе: при резком сбросе газа цепь не должна «хлопать» или издавать металлический лязг. Для точности используйте штангенциркуль или линейку с ценой деления 0,5 мм.
- Проверка по меткам ГРМ. Совместите метки на шкиве коленвала и распредвалах (для 16-клапанных двигателей – на обоих валах). На двигателях с цепью допустимое смещение меток не должно превышать 2–3 зубьев. Например, на Kia/Hyundai 2.0 Theta II при растяжении цепи метка на распредвале смещается на 1–2 зуба против часовой стрелки. Если смещение больше – цепь требует замены.
- Диагностика через OBD-II. На современных автомобилях (Mercedes M274, Ford EcoBoost 2.3) растяжение цепи фиксируется блоком управления. Считайте ошибки сканером: коды P0016, P0017, P0018 указывают на рассогласование фаз газораспределения. Дополнительно проверьте параметр «Camshaft Position Variation» – при износе цепи его значение превышает ±3°.
- Анализ шума. Растянутая цепь издает характерный дребезжащий звук на холодную, усиливающийся при 2000–3000 об/мин. На двигателях с балансирными валами (Mitsubishi 4B11, Subaru FA20) шум локализуется в нижней части блока. Используйте стетоскоп или длинную отвертку для прослушивания: звук должен быть равномерным, без металлических «щелчков».
Какие инструменты и материалы нужны для самостоятельной замены цепи ГРМ
Для замены цепи ГРМ потребуется набор специфических инструментов, без которых работа невозможна или крайне затруднена. В базовый комплект входят: динамометрический ключ (диапазон 20–200 Н·м), набор головок и торцевых ключей (включая шестигранные и Torx), съемник шкива коленвала, стопорные пластины для распредвалов и коленвала (артикулы зависят от модели двигателя, например, для VAG – T10050 или T10172), приспособление для фиксации цепи (например, Motul Chain Lock или аналог), монтажная лопатка, молоток с резиновой или пластиковой головкой, шприц для смазки и набор щупов для проверки зазоров. Для двигателей с гидронатяжителем дополнительно понадобится специальный ключ для его сжатия (например, Hazet 2588-1 для BMW N47). Не забудьте про домкрат и подставки – подъем автомобиля часто необходим для доступа к нижней части двигателя.
Расходные материалы включают новую цепь ГРМ (оригинал или проверенные аналоги, например, Febi, INA, SWAG), натяжитель цепи, успокоители (если предусмотрены конструкцией), сальники коленвала и распредвалов (артикулы уточняйте по VIN), прокладку клапанной крышки и передней крышки ГРМ (например, Elring или Victor Reinz), герметик для двигателя (Loctite 574 или Permatex Ultra Black), моторное масло и фильтр (для замены после сборки). При работе с дизельными двигателями (например, Renault 1.5 dCi) часто требуется замена масляного насоса – проверьте регламент производителя. Для точной установки фаз газораспределения используйте сервисную документацию или специализированные программы (ELSA для VAG, ISTA для BMW), чтобы избежать ошибок при выставлении меток.
Пошаговая инструкция по снятию и установке новой цепи ГРМ
Перед началом работ подготовьте инструменты: динамометрический ключ (диапазон 20–120 Н·м), набор головок (включая Torx T30, T40, T50), съемник шкивов, фиксаторы распредвалов и коленвала (артикул зависит от модели двигателя, например, для VAG – T10050). Отключите аккумулятор и слейте охлаждающую жидкость, если мешает доступ к крышке ГРМ. На двигателях с турбонаддувом (например, BMW N20) демонтируйте интеркулер и патрубки для удобства.
Снимите ремень вспомогательных агрегатов, открутив натяжной ролик (момент затяжки – 25 Н·м для большинства моделей). Заблокируйте коленвал от проворачивания: установите фиксатор в технологическое отверстие (на двигателях Renault 1.6 – через отверстие в картере сцепления) или используйте болт крепления шкива (например, M12×1.5 для Toyota 1ZZ-FE). Открутите шкив коленвала головкой на 19 или 22 мм, удерживая его съемником.
Демонтируйте крышку ГРМ, открутив болты по периметру (обычно 8–12 штук, момент затяжки – 10–12 Н·м). Проверьте состояние сальников коленвала и распредвалов – при наличии течей замените их (артикул сальника коленвала для Hyundai/Kia 2.0 – 21421-2B000). Зафиксируйте распредвалы специальными пластинами (например, для двигателя Mercedes M272 – фиксатор 628 589 00 40 00) и ослабьте натяжитель цепи (болт на 10 или 13 мм).
Снимите старую цепь, отметив положение меток на звездочках и корпусе двигателя. На двигателях с балансирными валами (например, Mitsubishi 4B11) демонтируйте их цепь отдельно, предварительно зафиксировав валы стопорными пластинами. Очистите привалочные поверхности крышки ГРМ и блока от старого герметика (используйте очиститель Loctite 7200 или аналог) и проверьте износ звездочек – при наличии заусенцев или выработки более 0,5 мм замените их.
Установите новую цепь, совместив метки на звездочках с метками на цепи (цветные звенья или насечки). На двигателях с двумя распредвалами (например, Ford 1.6 EcoBoost) сначала наденьте цепь на звездочку коленвала, затем на выпускной распредвал, и только потом на впускной. Установите новый натяжитель (момент затяжки – 40–50 Н·м) и проверьте натяжение цепи – прогиб в средней части не должен превышать 5–7 мм при нажатии с усилием 10 Н.
Соберите узел в обратной последовательности: нанесите герметик (например, Victor Reinz 15-31414-01) на крышку ГРМ тонким слоем (ширина валика – 2–3 мм), затяните болты крышки в 2 этапа (сначала 5 Н·м, затем 10–12 Н·м). Установите шкив коленвала, затянув болт с моментом 90–110 Н·м (для алюминиевых блоков) или 120–140 Н·м (для чугунных). Проверните коленвал вручную на 2 оборота, убедившись в отсутствии посторонних звуков и совпадении меток. Запустите двигатель и проверьте отсутствие утечек масла или охлаждающей жидкости.
Какие ошибки чаще всего допускают при замене цепи и как их избежать
Первая и самая критичная ошибка – игнорирование меток ГРМ. Даже миллиметровое смещение при установке цепи приводит к рассинхронизации распредвала и коленвала, что вызывает удар поршней о клапаны. На двигателях VAG (например, 1.8 TSI) метки на шестернях и блоке цилиндров должны совпадать с насечками на цепи, а на BMW N47 – с цветными звеньями. Перед снятием старой цепи нанесите маркером дополнительные метки на шестерни и корпус, чтобы исключить ошибку при сборке. После установки прокрутите коленвал вручную на два оборота и проверьте совпадение меток – если они не совпали, разбирайте заново.
Замена цепи без обновления натяжителя и успокоителей – распространённая экономия, которая оборачивается повторным ремонтом через 10–15 тысяч км. Натяжитель теряет жёсткость из-за износа пружины или загрязнения масляных каналов, а успокоители трескаются от вибраций. Например, на двигателях Toyota 2GR-FKS (Camry, Highlander) оригинальный натяжитель стоит ~3500 рублей, но его замена обязательна – иначе новая цепь будет болтаться и быстро растянется. Аналогично на Mercedes M272: если не поменять верхний успокоитель, цепь перескочит на 1–2 зуба при первом запуске.
Использование некачественных запчастей – прямая дорога к преждевременному износу. Подделки цепей (особенно для двигателей Hyundai/Kia 2.0 Theta II) часто имеют звенья с завышенными допусками, что приводит к растяжению на 5–7 мм уже через 30 тысяч км. Натяжители от неизвестных производителей могут не выдвигаться до конца или, наоборот, перетягивать цепь. Проверяйте детали по артикулам: например, оригинальная цепь для Nissan VQ35DE имеет номер 13028-AL61A, а её аналоги от Febi или INA – 30425 и 559 0108 10 соответственно. Избегайте запчастей с ценой на 30–50% ниже рыночной – это признак подделки.
Неправильная затяжка болтов шестерён распредвала и коленвала приводит к их провороту или обрыву резьбы. Моменты затяжки для разных двигателей отличаются в разы: на Subaru EJ25 болт шестерни распредвала затягивается с моментом 50 Н·м + доворот на 90°, а на Ford EcoBoost 1.0 – 30 Н·м + 180°. Превышение момента вызывает деформацию шестерни, недостаточный – её проворот. Всегда используйте динамометрический ключ и сверяйтесь с мануалом: например, для двигателя Renault 1.6 16V (K4M) момент затяжки болта коленвала – 40 Н·м + 145°.
Пренебрежение проверкой сопутствующих узлов – ошибка, которая сводит на нет всю работу. Изношенные звездочки (особенно на двигателях с большим пробегом) быстро «съедают» новую цепь: на Volkswagen 1.4 TSI с пробегом 150+ тысяч км звездочки распредвалов стираются на 0,3–0,5 мм, что сокращает ресурс цепи на 40%. Перед установкой новой цепи измерьте диаметр шестерён штангенциркулем: если он меньше номинального на 0,2 мм – меняйте. Также проверьте масляный насос: на двигателях Mazda L3 (2.3 DISI) забитый фильтр сетки насоса приводит к масляному голоданию и ускоренному износу цепи.
