Центральный замок на Хендай Акцент (модели с 1999 по 2012 год) – система, объединяющая электроприводы дверей, багажника и лючка бензобака. Основные компоненты: блок управления (расположен под панелью приборов, слева от рулевой колонки), актуаторы в дверях, концевики и проводка. Частые неисправности – отказ одной или нескольких дверей, самопроизвольное срабатывание, отсутствие реакции на брелок. Перед диагностикой убедитесь, что аккумулятор заряжен не менее чем на 12,4 В – низкое напряжение искажает работу электроники.
Первый этап – проверка предохранителей. В монтажном блоке (под капотом, рядом с аккумулятором) найдите предохранитель №15 (10 А) для центрального замка. Если он перегорел, замените на аналогичный, но не используйте «жучки» – это может привести к возгоранию проводки. Параллельно осмотрите реле К3 (для моделей до 2005 года) или К5 (после 2005) – при подозрении на неисправность замените на заведомо исправное, например, от реле стеклоочистителя.
Если предохранители целы, переходите к актуаторам. Снимите обшивку двери (крепится на пластиковых клипсах, для демонтажа используйте специальную лопатку или плоскую отвертку). Отсоедините разъем актуатора и проверьте сопротивление обмоток мультиметром: норма – 150–250 Ом. При обрыве или коротком замыкании замените актуатор. Обратите внимание на механический привод – если тяга погнута или соскочила с рычага, замок не будет работать даже при исправной электрике.
Следующий шаг – диагностика блока управления. Подключите диагностический сканер (например, ELM327 с программой Car Scanner) к OBD-II разъему (расположен под рулевой колонкой). Проверьте коды ошибок: P0597–P0600 указывают на проблемы с электропитанием, P0700–P0799 – на неисправности в цепях актуаторов. Если сканера нет, прозвоните провода от блока к актуаторам: сопротивление между контактами разъема и массой должно быть бесконечным, между контактами и +12 В – не более 1 Ом.
Неисправность брелока – частая причина сбоев. Замените батарейку (тип CR2032) и проверьте синхронизацию: нажмите кнопку «закрыть» 5 раз подряд, затем откройте дверь ключом и включите зажигание. Если замок не реагирует, перепрограммируйте брелок по инструкции из сервисной документации (для моделей до 2005 года процедура отличается). При повреждении антенны (расположена в водительской двери) сигнал брелока будет слабым – замените антенный модуль или восстановите контакты.
Последний этап – проверка концевиков дверей. Снимите накладку порога и осмотрите микропереключатели: при нажатии на шток должен слышаться щелчок. Измерьте напряжение на контактах при открытой и закрытой двери – должно меняться с 0 до 12 В. Окисленные контакты зачистите наждачной бумагой (зернистость 800) и обработайте контактной смазкой. Если концевик неисправен, замените его – артикул оригинальной детали 82820-25000.
Необходимые инструменты и материалы для диагностики
Для проверки центрального замка на Hyundai Accent потребуется мультиметр с диапазоном измерения сопротивления до 200 Ом и напряжения постоянного тока до 20 В. Модель с функцией прозвонки цепей ускорит процесс, исключая необходимость визуального контроля за показаниями. Избегайте дешёвых аналогов с погрешностью выше 1% – они дадут неверные данные при проверке слаботочных цепей актуаторов.
Набор торцевых головок 10 и 12 мм с удлинителем нужен для демонтажа дверных карт и доступа к блоку управления замками. Внутренний шестигранник на 5 мм пригодится для снятия креплений динамиков, если они мешают доступу к проводке. Отвёртка с магнитным наконечником предотвратит потерю мелких винтов при разборке.
Диагностический сканер ELM327 с адаптером OBD-II и программным обеспечением типа Carista или Torque Pro позволит считать ошибки по CAN-шине. Убедитесь, что ПО поддерживает протокол Hyundai/Kia – универсальные сканеры часто не распознают специфические коды центрального замка. Для Accent 2006–2011 годов подойдёт версия 1.5, для более новых – 2.1.
Тестовый светодиод с резистором на 1 кОм поможет быстро проверить наличие управляющего сигнала на проводах актуаторов. Подключите его между массой и контрольным проводом (обычно жёлтый или оранжевый) – мигание укажет на исправность блока управления. Избегайте использования ламп накаливания: их высокий ток потребления может повредить слаботочные цепи.
Изолента 3M Scotch 23 или аналогичная термостойкая лента необходима для временной изоляции повреждённых участков проводки. Для пайки используйте припой ПОС-61 с флюсом ЛТИ-120 – он обеспечивает надёжное соединение без коррозии. Термоусадочные трубки диаметром 2–4 мм защитят места пайки от влаги и механических повреждений.
Схема электропроводки Hyundai Accent для вашей модели года – обязательный документ. Оригинальные мануалы доступны на форумах владельцев (например, hyundai-accent.ru) или в сервисных руководствах Haynes. Обратите внимание на цветовую маркировку проводов: на Accent 2000–2005 годов жёлтый провод – управляющий, на рестайлинговых моделях (2006+) – оранжевый с чёрной полосой.
Клещи для обжима клемм типа «мама» и «папа» (размер 2,8 мм) понадобятся при замене повреждённых разъёмов актуаторов. Используйте только луженые клеммы – омеднённые быстро окисляются. Для проверки контактов в разъёмах блока управления замками пригодится игольчатый щуп с тонким наконечником (0,3 мм).
Компрессор или ручной насос с манометром до 6 бар поможет проверить герметичность пневматических магистралей на моделях с вакуумным приводом замков (Accent 1999–2003 годов). Утечка воздуха свыше 0,5 бар за 30 секунд указывает на повреждение шлангов или мембраны актуатора. Для смазки механических частей используйте силиконовую смазку в аэрозоле – она не притягивает пыль и не разрушает пластик.

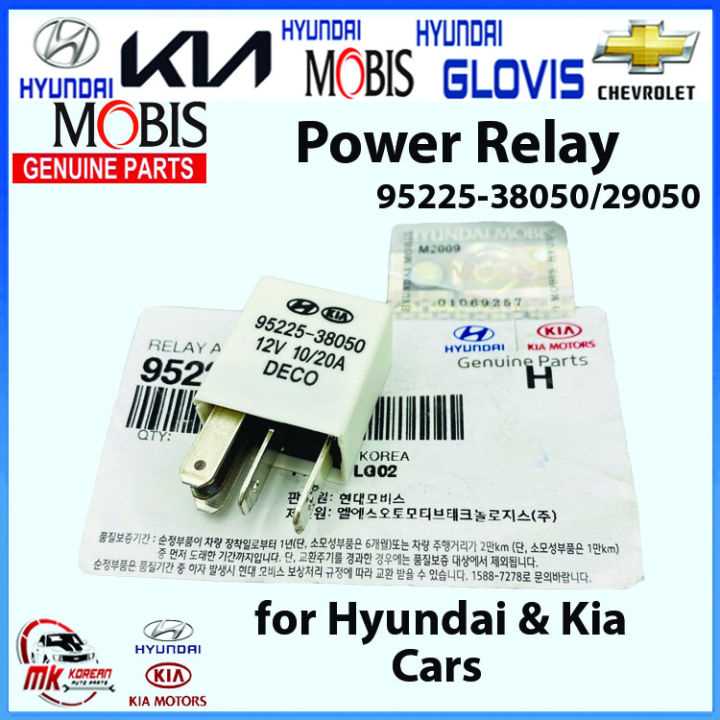

Проверка предохранителей и реле центрального замка
На Хендай Акцент (2006–2011 гг.) за работу центрального замка отвечают предохранители F10 (10 А) и F15 (15 А) в монтажном блоке салона, расположенном под панелью приборов слева от рулевой колонки. Для доступа снимите крышку блока, потянув её на себя – защёлки хрупкие, действуйте аккуратно. Проверьте предохранители визуально: нить внутри должна быть целой, без разрывов или потемнений. Если нить повреждена, замените предохранитель на идентичный по номиналу – использование проволоки или предохранителей большего номинала приведёт к возгоранию проводки.
- Перед проверкой реле отключите аккумулятор – короткое замыкание при тестировании может вывести из строя блок управления.
- Не используйте реле от других систем автомобиля (например, стартера) – параметры катушки и контактов отличаются.
На моделях с 2012 года (рестайлинг) предохранитель центрального замка перенесён в блок под капотом (F3, 10 А), а реле интегрировано в блок комфорта. Для проверки блока комфорта потребуется диагностический сканер с поддержкой протокола KWP2000 – ошибки по цепям центрального замка отображаются в группе «Body Control Module». Если сканер недоступен, проверьте наличие напряжения на разъёме блока комфорта (контакт 12 – питание, контакт 24 – масса) при включённом зажигании.
При замене предохранителей или реле используйте только оригинальные детали или аналоги от проверенных производителей (например, Hella, Bosch). Дешёвые китайские аналоги часто не соответствуют номиналам и выходят из строя при первом скачке напряжения. После установки новых компонентов протестируйте работу замка во всех режимах: с брелока, ключа и кнопки в салоне. Если проблема сохраняется, проверьте блок управления сигнализацией – на Акценте он часто конфликтует с штатной системой.

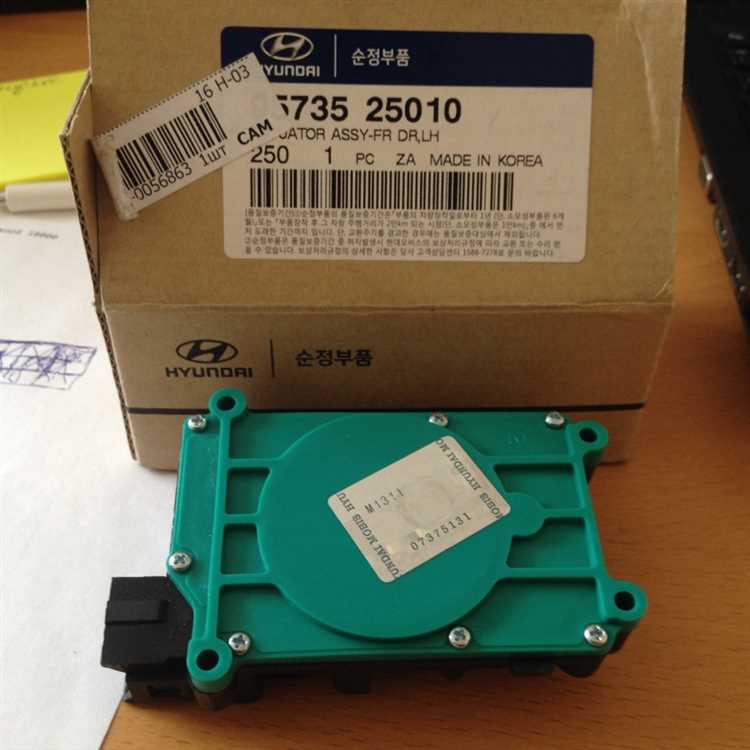

Диагностика работы актуаторов дверей и багажника
Проверка актуаторов начинается с визуального осмотра проводки и разъемов на наличие окисления или механических повреждений. Отсоедините разъем от актуатора двери или багажника, затем с помощью мультиметра измерьте сопротивление обмотки: нормальные значения для Хендай Акцент составляют 12–18 Ом. Если показания выходят за пределы, замените актуатор. Для проверки питания подключите тестер к контактам разъема при включенном зажигании – напряжение должно быть не менее 11,5 В.
При отсутствии реакции актуатора на сигналы центрального замка используйте диагностический сканер для считывания ошибок блока управления кузовом (BCM). Коды неисправностей, связанные с актуаторами, обычно начинаются с B1xxx (например, B1342 – неисправность цепи актуатора водительской двери). Если сканер недоступен, подайте напрямую 12 В на контакты актуатора: исправный механизм должен издать характерный щелчок и переместить тягу. Убедитесь, что тяга не заклинивает из-за износа пластиковых шестерен или попадания грязи.
Для проверки актуатора багажника демонтируйте обшивку крышки, отсоедините разъем и подключите аккумулятор напрямую к контактам: при исправном состоянии замок должен сработать дважды (открытие/закрытие). Если реакции нет, разберите актуатор и осмотрите шестерни на предмет сколов или износа зубьев. В случае обнаружения дефектов замените механизм целиком – ремонт отдельных компонентов нецелесообразен из-за низкой надежности.
Тестирование проводки и контактов на наличие обрывов
Перед началом проверки отключите аккумулятор автомобиля, чтобы исключить короткое замыкание. Для диагностики понадобятся мультиметр с функцией прозвонки, тонкая игла или щуп для прокалывания изоляции проводов, а также схема электропроводки центрального замка для Хендай Акцент (модели 2000–2012 годов). Основные проблемные участки: жгут от блока управления к дверным актуаторам, разъемы под панелью приборов и в дверных проемах.
Начните с визуального осмотра проводов на предмет перетирания, окисления или механических повреждений. Особое внимание уделите участкам, где жгут проходит через гофру между кузовом и дверью – здесь чаще всего возникают обрывы. Если внешних дефектов не обнаружено, переходите к прозвонке мультиметром. Установите прибор в режим проверки сопротивления (200 Ом) или звуковой прозвонки.
Для проверки цепи актуатора водительской двери отсоедините разъем от блока управления центральным замком (расположен под панелью приборов, слева от рулевой колонки). Подключите один щуп мультиметра к контакту №1 разъема (провод белого цвета с черной полосой), второй – к соответствующему проводу на актуаторе. Нормальное сопротивление – 10–30 Ом. Если прибор показывает бесконечность, ищите обрыв на участке между блоком и дверью.
Проверьте питание на блоке управления: подключите мультиметр в режиме измерения напряжения (20 В) к контакту №5 (красный провод) и массе кузова. При включенном зажигании должно быть 12 В. Отсутствие напряжения указывает на проблему с предохранителем F15 (10 А) в монтажном блоке или обрыв провода от замка зажигания.
Для диагностики сигнальных проводов актуаторов используйте метод «прозвонки с нагрузкой». Подключите лампочку на 12 В между массой и проверяемым проводом (например, синий с красной полосой для актуатора передней пассажирской двери). При срабатывании центрального замка лампа должна мигать. Если реакции нет, обрыв локализован между блоком управления и актуатором.
Окисленные контакты в разъемах – частая причина нестабильной работы. Обработайте их специальным спреем для электроконтактов (например, Liqui Moly Electronic-Spray) или зачистите иглой до блеска. Особенно критичны разъемы в дверях: из-за влаги контакты покрываются зеленым налетом, увеличивая сопротивление. После очистки нанесите тонкий слой технического вазелина для защиты от коррозии.
Если обрыв обнаружен в жгуте двери, замените поврежденный участок проводом сечением 0,75 мм² с аналогичной цветовой маркировкой. Изолируйте соединения термоусадочной трубкой, а не изолентой – она со временем разматывается. После ремонта проверьте работу центрального замка во всех режимах: открытие/закрытие с брелока, кнопки в салоне и механического ключа.

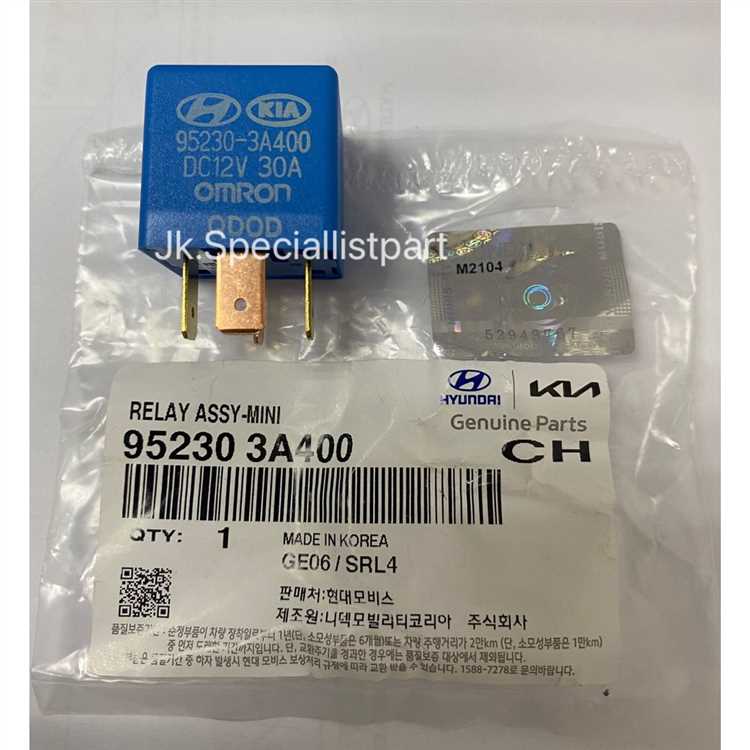

Проверка сигналов с брелока и кнопки на панели
Начните с проверки брелока: нажмите кнопку блокировки/разблокировки на расстоянии не более 5 метров от автомобиля. Если центральный замок не реагирует, замените батарейку в брелоке (тип CR2032, напряжение 3 В). При отсутствии реакции после замены проверьте целостность кнопок – нажмите каждую 5–7 раз подряд, фиксируя заедания или отсутствие тактильной отдачи. Если брелок исправен, но сигнал не доходит, возможна неисправность антенны приемника (расположена за панелью приборов, разъем C101).
Сравните поведение системы при управлении с брелока и кнопки. Если замок работает только с панели, проблема в приемнике сигнала брелока или его питании (предохранитель F15 на 10 А в блоке салона). Если не работает ни один из способов, проверьте реле центрального замка (расположено в блоке предохранителей под капотом, позиция K3) – замените его на заведомо исправное (артикул 95224-2B000). При сохранении неисправности диагностируйте блок BCM сканером Hyundai/Kia с поддержкой протокола CAN.
