Замена фары на Škoda Yeti – задача, с которой сталкиваются владельцы при повреждении оптики, необходимости модернизации или замене ламп. Модель оснащается двумя типами фар: галогенными (на дорестайлинговых версиях) и светодиодными (после обновления 2013 года). Конструкция предусматривает доступ к оптике через моторный отсек, но требует демонтажа бампера или его части для снятия блок-фары целиком. В этом руководстве рассмотрены оба варианта: замена ламп и полный демонтаж фары.
Перед началом работ подготовьте инструменты: торцевую головку на 10 мм, отвёртку с плоским шлицем, пластиковые монтажные лопатки (для снятия бампера) и перчатки. Работайте при выключенном зажигании и отсоединённом аккумуляторе – особенно если планируете замену проводки или установку новых компонентов. Обратите внимание: на моделях с ксеноном или LED-оптикой высоковольтные цепи остаются под напряжением даже после отключения питания, поэтому соблюдайте осторожность.
Процесс отличается в зависимости от года выпуска автомобиля. На Yeti до 2013 года фара крепится тремя болтами и одной направляющей, а бампер снимается полностью. После рестайлинга конструкция упростилась: для доступа к оптике достаточно открутить два болта и отсоединить разъёмы. В обоих случаях потребуется снять переднее колесо и подкрылок со стороны заменяемой фары, чтобы добраться до нижнего крепления. Не используйте металлические инструменты для отсоединения разъёмов – риск повредить контакты высок.
Если цель – только замена лампы, демонтаж фары не обязателен. Для галогенных фар (H7 ближний свет, H15 дальний/габарит) достаточно повернуть защитную крышку против часовой стрелки и отсоединить разъём. На светодиодных фарах лампы встроены в модуль и не подлежат замене отдельно – при выходе из строя потребуется замена всей фары или обращение в сервис для перепрограммирования блока управления. Учитывайте, что после установки новой оптики может потребоваться регулировка света – используйте стенд или обратитесь к специалистам.
Какие инструменты и материалы понадобятся для демонтажа фары
Для снятия фары на Шкода Йети потребуется минимальный набор инструментов, но с точным соответствием типоразмерам. Основной – торцевая головка на 10 мм с удлинителем или трещоткой, так как крепёжные болты фары часто расположены в труднодоступных местах. Дополнительно пригодится отвёртка с плоским шлицем (5–7 мм) для отсоединения электрических разъёмов и фиксаторов бампера. Если фара закреплена на пластиковых клипсах, понадобятся специальные съёмники или тонкие пластиковые лопатки, чтобы избежать повреждения защёлок.
Из расходных материалов стоит подготовить силиконовую смазку или спрей WD-40 – они помогут размягчить закисшие соединения, особенно если автомобиль эксплуатировался в условиях повышенной влажности. Для защиты лакокрасочного покрытия кузова возле фары используйте малярный скотч шириной 20–30 мм, чтобы исключить случайные царапины при работе с инструментом. Если планируется замена ламп или чистка отражателя, приготовьте безворсовую салфетку и спирт для обезжиривания контактов.
Необходимо учесть специфику модели: на Шкода Йети до 2013 года выпуска фары крепятся двумя болтами и одной направляющей, а после рестайлинга – тремя болтами. Для точной идентификации крепежа сверьтесь с руководством по ремонту или VIN-кодом автомобиля. В некоторых случаях может потребоваться шестигранник на 3 мм для регулировочных винтов, если фара снимается вместе с корпусом, а не отдельно от него.
Работайте в перчатках из нитрила или латекса – они защитят руки от грязи и мелких травм, а также предотвратят попадание жира на оптические элементы. Если демонтаж проводится на улице, используйте домкрат и противооткатные упоры для стабилизации автомобиля, особенно при работе с нижними креплениями фары. Избегайте применения ударных инструментов: пластиковые детали бампера и корпуса фары легко трескаются от чрезмерного усилия.

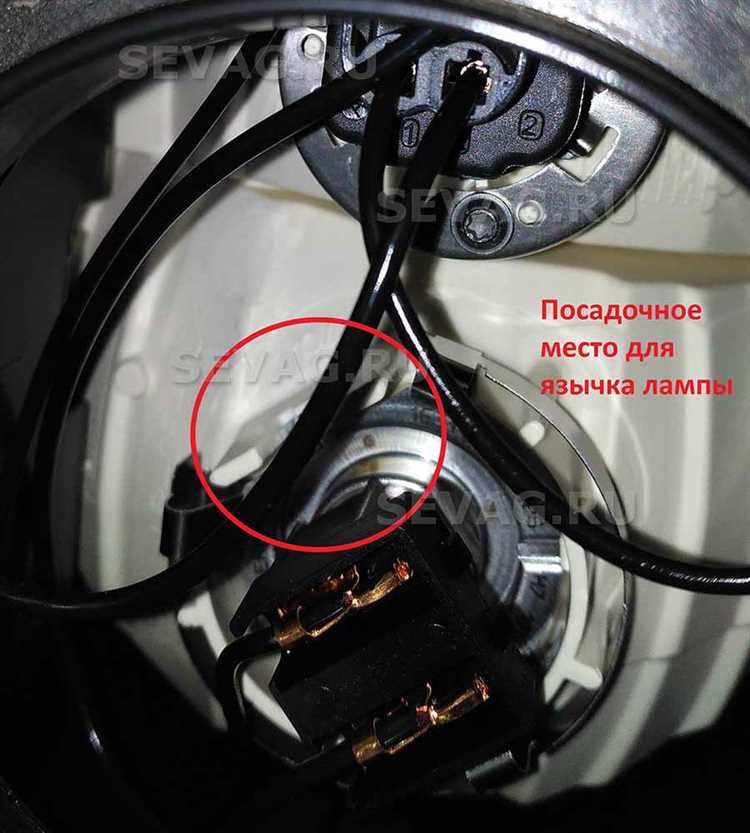

Как правильно отсоединить электрические разъемы и крепления фары
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На Шкода Йети разъемы фар фиксируются пластиковыми защелками или металлическими скобами – их расположение зависит от года выпуска. Для фар до 2014 года используйте тонкую отвертку, чтобы поддеть фиксатор снизу, одновременно нажимая на язычок разъема. На моделях после рестайлинга защелка находится сверху и требует нажатия пальцем до щелчка.
Крепления фары удерживаются тремя болтами Torx T20: два расположены по краям корпуса, один – в нижней части ближе к бамперу. Для доступа к нижнему болту потребуется снять пластиковую защиту арки колеса или частично демонтировать бампер. Болты часто покрыты грязью – очистите их щеткой перед откручиванием, чтобы избежать срыва шлицов.
При отсоединении разъема габаритных огней или корректора фар обратите внимание на цветовую маркировку проводов: желтый – питание лампы, коричневый – масса, синий – сигнал корректора. Если разъем не поддается, не тяните за провода – используйте пластиковый клин для равномерного распределения усилия. На моделях с LED-фарами дополнительно отсоедините разъем блока управления, расположенный сзади корпуса.
После откручивания болтов фара остается зафиксированной на направляющих штифтах. Чтобы снять ее, потяните корпус на себя, одновременно покачивая из стороны в сторону. Если фара не поддается, проверьте наличие дополнительных защелок у верхнего края – на некоторых экземплярах они скрыты под уплотнительной резинкой. Избегайте резких движений, чтобы не повредить лакокрасочное покрытие крыла.
При обратной установке убедитесь, что уплотнительная резинка фары не перекручена и плотно прилегает к кузову. Подключайте разъемы до характерного щелчка, затем проверьте работоспособность всех режимов освещения: ближний/дальний свет, габариты, поворотники. Если после сборки фара не включается, повторно разберите соединение и проверьте контакты на окисление – на Шкода Йети это частая проблема в разъемах корректора.
Для моделей с ксеноновыми фарами перед отсоединением разъема балласта выждите 10–15 минут после выключения зажигания, чтобы конденсаторы разрядились. Игнорирование этого правила может привести к выходу из строя электронного блока. При работе с правой фарой (со стороны пассажира) удобнее начинать с отсоединения разъема омывателя фар, если он установлен – его проводка часто мешает доступу к основным креплениям.
Пошаговая инструкция по снятию переднего бампера для доступа к фаре
Отсоедините клемму аккумулятора, чтобы исключить случайное замыкание проводки при работе. Поднимите автомобиль на подъемнике или установите на ровную поверхность с противооткатными упорами. Снимите передние колеса, открутив болты крепления дисков (по 5 болтов на каждое колесо, момент затяжки – 110 Н·м). Демонтируйте подкрылки: выкрутите 3 самореза в арке колеса и 2 пластиковых пистона снизу, затем аккуратно отогните подкрылок, чтобы получить доступ к креплениям бампера.
Откройте капот и снимите пластиковую накладку над радиатором, поддев ее плоской отверткой в местах фиксаторов (4 защелки по периметру). Под накладкой расположены 4 болта Torx T25 – два по краям и два ближе к центру – их необходимо выкрутить. Снизу бампера, в районе буксировочных проушин, открутите 2 болта на 10 мм. Отсоедините разъемы противотуманных фар (если установлены), нажав на фиксаторы и потянув колодки на себя. В нишах под фарами найдите по одному болту Torx T30 – их также требуется выкрутить.
Возьмитесь за края бампера с обеих сторон и потяните его на себя, начиная с нижней части. Бампер держится на пластиковых защелках (по 3 с каждой стороны в верхней части и по 2 снизу), которые легко ломаются при чрезмерном усилии – действуйте плавно, покачивая деталь из стороны в сторону. После снятия бампера отложите его в сторону, избегая натяжения проводки. Теперь фары полностью доступны для демонтажа: открутите 3 болта крепления (два на 10 мм и один Torx T20) и отсоедините электрический разъем.
Как извлечь фару из посадочного места без повреждений
Перед началом демонтажа отсоедините клемму аккумулятора, чтобы исключить короткое замыкание при работе с электрическими разъемами. На Шкода Йети фара фиксируется двумя болтами Torx T20 – один расположен в верхней части корпуса, второй ближе к бамперу. Открутите их полностью, но не вынимайте сразу: сначала снимите пластиковую накладку под капотом, которая частично перекрывает доступ к фаре. Для этого подденьте ее плоской отверткой в районе защелок, избегая чрезмерного усилия – пластик хрупкий при низких температурах.
После снятия накладки отсоедините электрический разъем, нажав на фиксатор большим пальцем и потянув колодку на себя. Если разъем не поддается, проверьте наличие дополнительного стопора – на некоторых моделях Йети он выполнен в виде металлической скобы. Далее аккуратно покачайте фару из стороны в сторону, одновременно тяня ее на себя. Корпус должен выйти из направляющих пазов, расположенных в нижней части посадочного места. Избегайте рывков: если фара не поддается, осмотрите крепления на наличие скрытых болтов или защелок.
При извлечении следите за положением регулировочного винта фары – он находится с тыльной стороны корпуса и может зацепиться за кузов. Вращайте винт против часовой стрелки до упора, чтобы минимизировать сопротивление. Если фара все равно не выходит, проверьте наличие герметика по периметру: на старых автомобилях он может затвердеть. В этом случае используйте пластиковый клин, чтобы аккуратно отделить корпус от кузова, начиная с нижнего угла.
После извлечения осмотрите посадочное место на предмет грязи или коррозии. Очистите направляющие пазы от пыли и нанесите тонкий слой силиконовой смазки – это облегчит установку новой фары. Храните снятую фару в вертикальном положении, избегая давления на стекло, чтобы не повредить отражатель или линзу.
Особенности установки новой фары и проверка работоспособности
Перед установкой новой фары на Шкода Йети убедитесь, что артикул детали совпадает с заводским: для левой фары – 5L0 941 008 B, для правой – 5L0 941 007 B. Проверьте наличие всех крепежных элементов в комплекте: два винта Torx T20, пластиковый фиксатор и металлический кронштейн. Если фара поставляется без ламп, перенесите их со старой, избегая касания колбы галогеновых ламп пальцами – используйте чистую ткань или перчатки.
При монтаже новой фары сначала закрепите её на металлическом кронштейне кузова двумя винтами Torx T20, не затягивая их до конца. Затем подключите электрический разъём, убедившись, что фиксатор щелкнул. После этого установите пластиковый фиксатор в нижней части фары, который обеспечивает дополнительную стабилизацию. Только после этого окончательно затяните винты с моментом 3–4 Н·м.
Особое внимание уделите регулировке положения фары. На Шкода Йети регулировочные винты расположены на задней стороне корпуса: верхний отвечает за вертикальное смещение, нижний – за горизонтальное. Для точной настройки используйте стенд или ровную стену на расстоянии 5 метров. Отметьте центр светового пятна на высоте 65 см от земли – оно должно совпадать с центральной меткой на стене.
После установки проверьте работоспособность всех функций фары в следующем порядке:
- Ближний свет – должен включаться без задержек, световое пятно чёткое, без размытых краёв.
- Дальний свет – переключение должно происходить мгновенно, без мерцания.
- Габаритные огни – равномерное свечение без перегрева плафона.
- Указатели поворота – частота мигания 90±30 циклов в минуту, проверяется по звуку реле или визуально.
- Дневные ходовые огни (если предусмотрены) – автоматическое включение при запуске двигателя.
Если после установки фара не работает, начните диагностику с проверки предохранителей: для левой фары – №21 (10 А), для правой – №22 (10 А) в блоке предохранителей салона (расположен под панелью приборов слева). Далее прозвоните провода мультиметром на разъёме фары: контакт 1 (масса) – 0 Ом, контакт 2 (ближний свет) – 12 В при включении, контакт 3 (габариты) – 12 В при включении габаритов. При отсутствии напряжения проверьте целостность проводки от блока управления светом.
Для проверки герметичности новой фары заведите автомобиль и включите ближний свет на 10–15 минут. После выключения осмотрите корпус на предмет запотевания изнутри. Если конденсат не исчезает в течение 30 минут, фара бракованная или установлена с нарушением герметичности – проверьте уплотнительную резинку на разъёме и плотность прилегания задней крышки.
Завершающий этап – адаптация фар к бортовой системе. На Шкода Йети с ксеноновыми фарами требуется инициализация через диагностический сканер VCDS или ODIS. Подключите сканер, выберите блок 09 (Центральная электроника), затем функцию «Базовая настройка» (Basic Settings) и выполните процедуру для каналов 55 (левая фара) и 56 (правая фара). Без этой процедуры возможны ошибки в работе автоматического корректора света.
Типичные ошибки при замене фары и способы их избежать
Первая и самая распространённая ошибка – игнорирование отключения аккумулятора перед началом работ. Даже при выключенном зажигании в электрической цепи фары может сохраняться остаточное напряжение, что приводит к короткому замыканию при случайном касании контактов. На Шкода Йети достаточно отсоединить минусовую клемму, но многие пренебрегают этим шагом, рискуя повредить блок управления или предохранители. Особенно опасно это при работе с ксеноновыми фарами, где напряжение достигает 25 кВ.
Неправильное обращение с крепёжными элементами – вторая частая проблема. На Йети фара фиксируется тремя болтами Torx T20 и двумя пластиковыми защёлками. Применение чрезмерной силы при откручивании или попытка выдернуть фару без предварительного снятия бампера приводит к срыву резьбы или поломке защёлок. Рекомендуется использовать динамометрический ключ с моментом затяжки 4–5 Н·м и смазывать болты проникающей смазкой WD-40 за 10 минут до демонтажа.
Многие владельцы забывают о необходимости регулировки фар после установки. Даже новая или оригинальная фара требует настройки, иначе световой пучок будет слепить встречных водителей или не освещать дорогу должным образом. На Шкода Йети регулировочные винты расположены на верхней и боковой частях корпуса фары. Для точной настройки используйте стенд или ровную стену с разметкой: расстояние от автомобиля до стены должно быть 5 метров, а высота центра светового пятна – на 5 см ниже уровня фар.
- Повреждение уплотнительной резинки при установке. Она предотвращает попадание влаги и пыли внутрь фары. Если резинка порвана или смещена, внутри образуется конденсат, что приводит к помутнению отражателя и снижению яркости. Перед установкой проверьте целостность уплотнителя и нанесите на него тонкий слой силиконовой смазки для лучшей герметизации.
- Неправильное подключение разъёмов. На Йети используются два типа разъёмов: 10-контактный для основного света и 4-контактный для габаритов и поворотников. Ошибка в подключении может привести к неработающим поворотникам или постоянному горению габаритов. Перед отсоединением сфотографируйте расположение разъёмов или промаркируйте их изолентой.
- Использование неоригинальных ламп без проверки совместимости. Например, замена галогеновой лампы H7 на светодиодную без адаптера может вызвать ошибки в бортовом компьютере из-за несоответствия потребляемого тока. На Йети с системой адаптивного освещения замена ламп требует калибровки датчиков через диагностический сканер VCDS.
Ошибка при работе с корректором фар встречается реже, но имеет серьёзные последствия. На Шкода Йети корректор электромеханический, и его шток соединён с задней частью фары через пластиковый рычаг. При снятии фары многие ломают этот рычаг, пытаясь вытащить фару без предварительного отсоединения корректора. Чтобы избежать этого, перед демонтажем поверните регулятор корректора в крайнее нижнее положение – это освободит шток и позволит снять фару без усилий.
Некоторые владельцы пренебрегают проверкой состояния креплений бампера перед снятием фары. На Йети бампер держится на 6 болтах Torx T30 и 4 пластиковых пистонах. Если пистоны сломаны или болты закисли, попытка снять фару приведёт к повреждению бампера. Перед началом работ осмотрите крепления и замените повреждённые пистоны (артикул 6Q0 853 671) – их стоимость не превышает 50 рублей за штуку.
Последняя ошибка – установка фары без проверки работоспособности до окончательной сборки. Многие собирают автомобиль, а затем обнаруживают, что фара не горит из-за неплотно вставленного разъёма или перегоревшей лампы. Чтобы избежать этого, подключите аккумулятор и проверьте все режимы работы фары (ближний, дальний, габариты, поворотники) до того, как закрутите последний болт. На Йети с LED-фарами также стоит проверить работу дневных ходовых огней – их неисправность часто остаётся незамеченной до поездки в тёмное время суток.
