Замена фары на Hyundai Creta – задача, с которой сталкиваются владельцы при повреждении оптики или необходимости модернизации. Модель оснащается двумя типами фар: галогенными (на базовых комплектациях) и светодиодными (в топовых версиях). Процесс замены отличается в зависимости от года выпуска и модификации, но основные этапы остаются неизменными. В этой инструкции рассмотрим замену передней фары на примере Creta 2020–2024 годов с галогенной оптикой.
Перед началом работ подготовьте инструменты: торцевую головку на 10 мм, отвёртку с плоским шлицем, пластиковую лопатку для демонтажа клипс и новую фару (оригинальный артикул для левой фары – 92101-C5000, для правой – 92102-C5000). Убедитесь, что автомобиль стоит на ровной поверхности с выключенным зажиганием. Отсоедините клемму аккумулятора, чтобы избежать короткого замыкания при работе с электропроводкой.
Конструкция крепления фары на Creta предусматривает три точки фиксации: две гайки на верхней части и один болт в нижней части бампера. Дополнительно фара удерживается пластиковыми защёлками, которые требуют аккуратного обращения. При демонтаже избегайте чрезмерных усилий – хрупкий пластик корпуса может треснуть. Если фара меняется из-за повреждения, проверьте состояние уплотнительной резинки и при необходимости замените её (артикул 92490-C5000).
После установки новой фары отрегулируйте световой пучок с помощью регулировочных винтов, расположенных на задней стороне корпуса. Для точной настройки используйте стену или специальный экран на расстоянии 5 метров от автомобиля. Угол наклона фар должен соответствовать заводским параметрам: для ближнего света – 1% (1 см на 1 м), для дальнего – 0,5%. Неправильная регулировка ухудшает видимость и слепит встречных водителей.
Какие инструменты и материалы понадобятся для замены фары
Для замены фары на Hyundai Creta потребуется стандартный набор инструментов, но с учётом особенностей креплений корейского кроссовера. Основной инструмент – торцевая головка на 10 мм с удлинителем, так как болты крепления фары расположены в труднодоступных местах. Дополнительно понадобится крестовая отвёртка PH2 для снятия пластиковых клипс бампера и внутренней облицовки. Если на автомобиле установлены защитные подкрылки, пригодится ключ Torx T20 для их демонтажа.
Не обойтись без пластиковых монтажных лопаток или аналогичного инструмента для аккуратного отделения бампера от кузова. Металлические лопатки использовать не рекомендуется – они оставляют царапины на лакокрасочном покрытии. Для отсоединения электрических разъёмов фары пригодится тонкая плоская отвёртка или специальный съёмник для фишек, чтобы не повредить контакты.
Перед началом работ подготовьте новую фару (оригинальную или аналог с артикулом 92101C1000 для левой и 92102C1000 для правой). Оригинальные фары комплектуются лампами, но если требуется их замена, возьмите H7 для ближнего света и PY21W для габаритов. Для герметизации стыков фары с кузовом пригодится силиконовый герметик (например, ABRO 999 или аналог), если старая прокладка повреждена.
Из расходных материалов понадобятся чистые перчатки – жирные следы на стекле фары ухудшают светопропускание. Для очистки посадочного места используйте изопропиловый спирт и безворсовую салфетку. Если во время демонтажа повреждены пластиковые клипсы бампера (артикул 81231C1000), заранее приобретите запасные – их легко сломать при неосторожном обращении.
Для проверки работоспособности фары после установки пригодится мультиметр или диагностический сканер (например, ELM327) для сброса ошибок бортового компьютера. Если фара снимается из-за запотевания, подготовьте силикагель в гранулах – его можно поместить внутрь корпуса для поглощения влаги. В случае повреждения крепёжных пистонов фары (артикул 9046711000) их также стоит заменить.
Работайте в хорошо освещённом месте или используйте переносную светодиодную лампу с магнитным основанием – это упростит доступ к нижним болтам фары. Если автомобиль оборудован системой LED-ходовых огней, перед отключением аккумулятора запишите код магнитолы, чтобы избежать блокировки. Для фиксации проводов во время сборки используйте пластиковые стяжки – это предотвратит их контакт с подвижными частями двигателя.

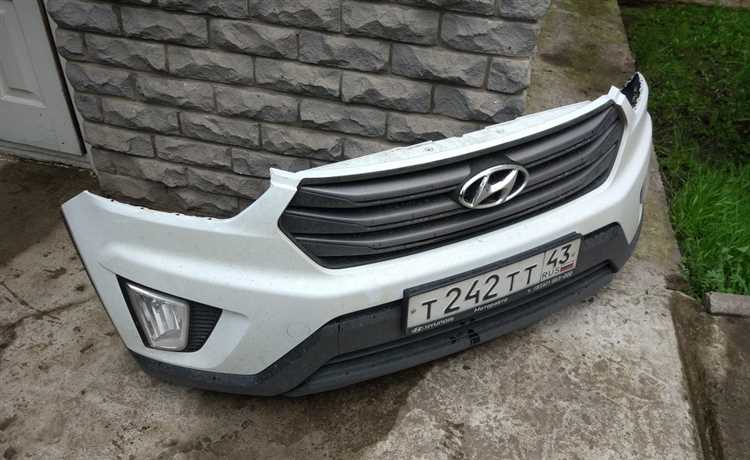

Как правильно снять передний бампер для доступа к фаре
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить случайное замыкание проводки при демонтаже бампера. На Hyundai Creta передний бампер крепится на 10 пластиковых клипсах, 4 винтах под крестовую отвёртку и 2 болтах на 10 мм в нижней части. Для удобства используйте магнитный лоток или коробку для хранения крепежа – потеря даже одной клипсы усложнит обратную сборку.
Снимите решётку радиатора, открутив два винта в верхней части и отщёлкнув 6 пластиковых зажимов по периметру. Работайте аккуратно: зажимы хрупкие, а их поломка потребует замены. После демонтажа решётки откроется доступ к двум верхним болтам крепления бампера – их нужно выкрутить торцевым ключом на 10 мм.
Поднимите автомобиль на подъёмнике или установите на надёжные опоры, чтобы получить доступ к нижним креплениям. В нижней части бампера расположены два болта на 10 мм – их также необходимо выкрутить. Обратите внимание на пластиковые подкрылки: с каждой стороны бампер фиксируется к ним двумя клипсами, которые нужно извлечь с помощью специального съёмника или плоской отвёртки.
Отсоедините разъёмы противотуманных фар и датчика парковки, если они установлены. Для этого нажмите на фиксатор и потяните разъём на себя. Провода не тяните – их повреждение потребует замены всей проводки. Если на бампере установлены декоративные накладки или молдинги, снимите их заранее, чтобы не повредить при демонтаже.
После удаления всех креплений возьмитесь за края бампера и потяните его на себя, начиная с центральной части. Бампер сидит плотно, поэтому потребуется приложить усилие, но не дёргайте резко – пластик может треснуть. Если бампер не поддаётся, проверьте, не осталось ли незамеченных креплений или защёлок, особенно в районе колёсных арок.
Снятый бампер положите на мягкую поверхность, чтобы избежать царапин. Осмотрите его на предмет повреждений: трещины или сломанные крепления потребуют ремонта перед установкой. Если цель демонтажа – замена фары, отложите бампер в сторону и приступайте к снятию фары, следуя инструкции для конкретной модели Creta (2016–2023 гг. имеют незначительные различия в креплениях).
При обратной установке сначала заведите бампер в верхние крепления, затем защёлкните нижние клипсы и затяните болты. Убедитесь, что все зазоры между бампером и кузовом равномерные – перекос может привести к скрипам или неплотному прилеганию. Подключите разъёмы и проверьте работоспособность фар и датчиков перед окончательной сборкой.
Пошаговая инструкция по демонтажу старой фары на Хендай Крета
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Для доступа к фаре потребуется снять передний бампер или его часть – на Крете 2016–2023 годов это обязательный этап, так как крепления фары скрыты за ним. Подготовьте инструменты: торцевую головку на 10 мм, отвёртку с плоским шлицем, пластиковые монтажные лопатки и перчатки для защиты рук от острых краёв.
Демонтаж бампера начинайте с откручивания нижних саморезов под передним бампером – их 4 штуки, расположены по два с каждой стороны в арках колёс. Затем снимите пластиковые накладки порогов, поддев их отвёрткой в местах крепления клипс. Отсоедините разъёмы противотуманных фар, если они установлены, и аккуратно отщёлкните бампер от крыльев, начиная с углов. Не тяните бампер резко – пластик может треснуть.
После снятия бампера открывается доступ к задней части фары. Отсоедините электрический разъём, нажав на фиксатор и потянув его на себя. На моделях с ксеноном или LED-фарами сначала дождитесь остывания ламп, чтобы избежать ожогов. Далее открутите три болта крепления фары: два сверху (один ближе к решётке радиатора, второй у крыла) и один снизу, рядом с бампером.
Фара удерживается не только болтами, но и пластиковыми защёлками. После откручивания крепежа аккуратно подденьте её монтажной лопаткой в районе верхнего угла, ближе к решётке. Двигайтесь по периметру, постепенно освобождая защёлки. Если фара не поддаётся, проверьте, не осталось ли незамеченных болтов или скрытых креплений – на некоторых модификациях может быть дополнительный винт под заглушкой.
При извлечении фары следите за состоянием резинового уплотнителя по периметру. Если он повреждён или деформирован, замените его перед установкой новой фары – это предотвратит попадание влаги и пыли в моторный отсек. Также осмотрите посадочное место на наличие коррозии или грязи; при необходимости очистите его мягкой щёткой и обезжирьте.
На моделях с адаптивным освещением (AFS) дополнительно отсоедините разъём привода корректора фар. Он расположен сзади блока и имеет характерную форму с фиксирующей скобой. Перед отключением убедитесь, что система не находится в активном режиме, иначе возможны ошибки в бортовом компьютере. Если фара меняется из-за повреждения, проверьте целостность проводки – перетёртые провода могут стать причиной короткого замыкания.
После демонтажа старой фары сравните её с новой по креплениям и разъёмам. Убедитесь, что артикул совпадает (например, для левой фары – 92101C5000, для правой – 92102C5000). Если новая фара не имеет предустановленных ламп, перенесите их со старой, соблюдая полярность и тип цоколя. Храните снятую фару в оригинальной упаковке или оберните её мягкой тканью, чтобы избежать царапин при транспортировке.
Установка новой фары и проверка её креплений
Перед установкой новой фары на Hyundai Creta очистите посадочное место от грязи и остатков старого герметика. Нанесите тонкий слой нового герметика (например, ABRO WS-904) по периметру фары, избегая попадания на оптические элементы. Вставьте фару в нишу, совместив крепежные отверстия с направляющими на кузове. Затяните болты крепления в последовательности: верхний левый → нижний правый → верхний правый → нижний левый, моментом 8–10 Н·м. Не перетягивайте – пластиковый корпус может деформироваться.
Подключите электрический разъем, убедившись в надежной фиксации защелки. Проверьте работу всех режимов освещения: ближний/дальний свет, габариты, поворотники. Если фара не включается, отсоедините разъем и осмотрите контакты на предмет окисления или повреждений. При необходимости зачистите их мелкозернистой наждачной бумагой (P1000) или замените разъем. Убедитесь, что проводка не пережата и не касается подвижных элементов подкапотного пространства.
После установки отрегулируйте положение фары с помощью регулировочных винтов. На Hyundai Creta они расположены: верхний – для вертикальной настройки, боковой – для горизонтальной. Проверьте герметичность соединения, облив фару водой из шланга под низким давлением. Если внутри появился конденсат, демонтируйте фару и повторно нанесите герметик, уделив внимание углам и стыкам. Зафиксируйте защитную крышку (если предусмотрена конструкцией) и установите декоративные накладки.
Подключение электрических разъёмов и проверка работоспособности
После установки фары на Хендай Крета подключите электрические разъёмы, следуя маркировке на проводах и ответных частях. Основные разъёмы: H11 для ближнего света, PY21W для габаритов и поворотников, D2S (если установлена ксеноновая оптика). Перед соединением убедитесь, что фиксаторы разъёмов целы – повреждённые защёлки могут привести к плохому контакту. Для надёжности прижмите разъём до щелчка, затем слегка потяните, чтобы проверить фиксацию. Если фара не реагирует на включение, отсоедините разъём и проверьте наличие коррозии на контактах – очистите их спиртом или специальным средством для электрических соединений.
- Включите зажигание и последовательно проверьте все режимы работы фары:
- Ближний свет – должен загораться при повороте рычага переключателя в первое положение.
- Дальний свет – активируется при вытягивании рычага на себя (проверьте индикатор на приборной панели).
- Габариты – работают при включении соответствующего режима на подрулевом переключателе.
- Поворотники – мигание должно быть равномерным, без задержек (частота 60–120 импульсов в минуту).
- Если фара не включается, проверьте предохранители F12 (10A) для ближнего света и F13 (10A) для дальнего в блоке предохранителей под капотом (расположение указано на крышке блока). При необходимости замените их на аналогичные по номиналу.
- Для проверки регулировки света используйте стену или экран на расстоянии 5 метров. Верхняя граница светового пятна ближнего света должна быть на 10–15 см ниже центра фары, а линия раздела света и тени – чёткой и горизонтальной.

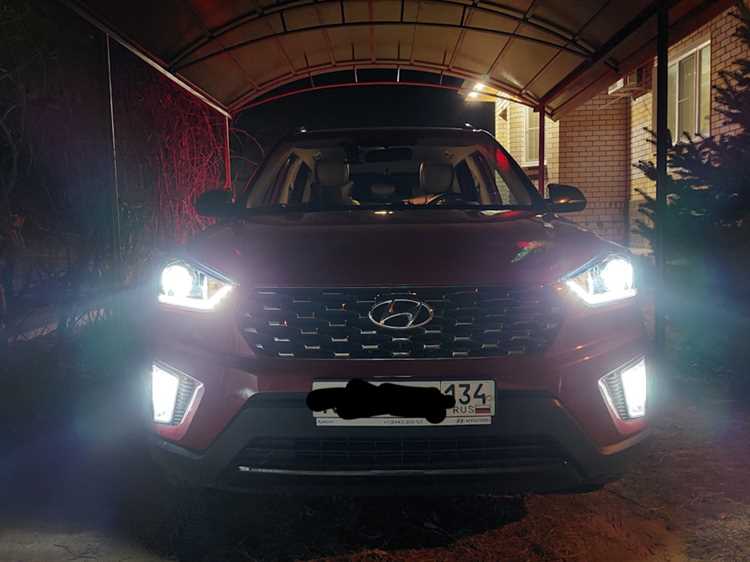

Сборка бампера и финальная настройка светового пучка
После установки новой фары закрепите бампер в обратной последовательности, начиная с верхних точек крепления. На Hyundai Creta используйте оригинальные пластиковые пистоны (артикул 81231C1000) для фиксации подкрылков – они отличаются по длине и диаметру от стандартных. Перед защелкиванием пистонов смажьте их силиконовой смазкой, чтобы избежать растрескивания при низких температурах. Нижние болты бампера (M6x25) затягивайте с моментом 8–10 Н·м, иначе возможен перекос, влияющий на зазоры кузова.
Подключите разъемы противотуманных фар и датчика парковки, если они предусмотрены комплектацией. Проверьте целостность проводки: на моделях 2020–2023 годов часто перетирается изоляция жгута в районе левого крепления бампера. При обнаружении повреждений обмотайте участок термоусадочной трубкой или замените проводку целиком (номер детали 91450M0000). Не используйте изоленту – она теряет свойства при нагреве от двигателя.
Перед регулировкой фар установите автомобиль на ровную площадку в 5 метрах от стены или экрана. Давление в шинах должно соответствовать заводским нормам (2.2 бара для передних, 2.0 – для задних). Включите ближний свет и отметьте на стене горизонтальную линию на уровне центров фар (для Creta это 65 см от земли). Вертикальные метки поставьте на расстоянии 53 см от центральной оси автомобиля – это стандартное смещение для данной модели.
Регулировку проводите шестигранником на 5 мм, вращая винты на задней стороне фары. Верхний винт отвечает за вертикальное смещение пучка, нижний – за горизонтальное. Настройте свет так, чтобы верхняя граница пятна совпадала с горизонтальной линией на стене, а излом светотеневой границы находился на уровне вертикальных меток. Для проверки включите дальний свет: центр яркого пятна должен быть на 10–15 см ниже линии ближнего света.
После настройки проедьте тестовый круг в темное время суток, обращая внимание на освещение правой обочины и отсутствие ослепления встречных водителей. Если фары «бьют» вверх или в сторону, повторите регулировку с шагом в 1/4 оборота винта. На моделях с LED-фарами (опция для Creta 2022+) корректировка может потребоваться только в вертикальной плоскости – горизонтальное смещение заложено в конструкцию отражателя.
