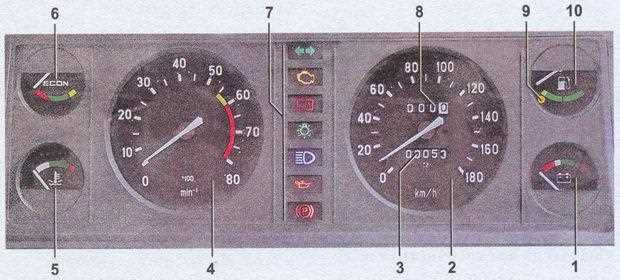

Панель приборов ВАЗ 2107 инжектор – конструктивно простой, но требующий аккуратности узел. Её демонтаж может понадобиться для замены ламп подсветки, ремонта спидометра, датчиков или прокладки проводки. В отличие от карбюраторных версий, инжекторная модель имеет дополнительные датчики (например, уровня топлива с обратной связью), что усложняет процесс. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания – это критически важно при работе с электронными компонентами.
Для снятия потребуются: крестовая отвёртка (PH2), плоская отвёртка (3–5 мм), пассатижи и ключ на 10 мм. Начните с демонтажа декоративной накладки панели, закреплённой на пластиковых защёлках. Их легко сломать, поэтому действуйте без рывков – поддевайте отвёрткой равномерно по периметру. Особое внимание уделите левой нижней части: там расположена защёлка, фиксирующая накладку к кронштейну рулевой колонки.
После снятия накладки отсоедините разъёмы проводки. На инжекторной «семёрке» их три: основной блок (20-контактный), датчик уровня топлива и концевик включения света. Маркируйте провода скотчем или фотографируйте расположение – это сэкономит время при обратной сборке. Открутите четыре винта крепления панели к кузову: два сверху (под дефлекторами обдува) и два снизу (у бардачка). Не потеряйте пружинные шайбы – они предотвращают самопроизвольное ослабление крепежа.
Какие инструменты и материалы понадобятся для демонтажа панели
Для снятия панели приборов на ВАЗ 2107 с инжектором потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – крестовая отвёртка с магнитным наконечником (PH2 или PH3), так как большинство винтов крепления панели имеют шлиц Phillips. Дополнительно понадобится плоская отвёртка шириной 5–7 мм для поддевания пластиковых защёлок и снятия декоративных накладок. Избегайте использования слишком широких или тонких лезвий – они могут повредить пластик или сорвать шлицы.
Необходимы также торцевые головки на 8 и 10 мм с удлинителем (10–15 см) для откручивания гаек крепления панели к кузову. Ключ-трещотка ускорит процесс, но можно обойтись и обычным воротком. Для отсоединения электрических разъёмов пригодится тонкий пинцет или специальный съёмник клемм – пальцами сложно добраться до защёлок в узких местах. Если планируется замена ламп подсветки, подготовьте новые лампочки типа А12-1,2 (12 В, 1,2 Вт) или светодиодные аналоги с цоколем T5.
- Пассатижи с узкими губками – для снятия хомутов тросика спидометра и фиксаторов проводки.
- Мультиметр – для проверки целостности цепей после отключения разъёмов (особенно актуально при проблемах с индикацией).
- Пластиковые клипсы-фиксаторы панели (артикул 2101-5325310) – часто ломаются при демонтаже, лучше иметь запас.
- Смазка WD-40 или аналог – для обработки закисших резьбовых соединений.
Рабочее место должно быть оснащено переносной лампой с гибким шлангом или налобным фонариком – штатное освещение салона не обеспечивает достаточной видимости при работе под панелью. Для защиты лакокрасочного покрытия передних стоек используйте малярный скотч и мягкую ткань. Если демонтаж связан с ремонтом электропроводки, приготовьте термоусадочные трубки диаметром 2–4 мм и паяльник мощностью 40–60 Вт для восстановления повреждённых контактов.
Как правильно отключить аккумулятор и электропроводку перед работой
Перед началом демонтажа панели приборов на ВАЗ 2107 инжектор отключите аккумулятор, чтобы исключить короткое замыкание и случайное срабатывание подушек безопасности (если они установлены). Начните с ослабления гайки на минусовой клемме ключом на 10 мм – именно этот контакт снимается первым, чтобы разорвать цепь массы. После этого отсоедините плюсовую клемму, избегая касания металлических частей кузова или инструмента.
Если автомобиль оборудован сигнализацией или иммобилайзером, отключение аккумулятора может вызвать блокировку системы. В этом случае заранее подготовьте код разблокировки или временно подключите резервный источник питания на 12 В через прикуриватель, чтобы сохранить настройки. Убедитесь, что зажигание выключено, иначе при отсоединении клемм возможны скачки напряжения, способные повредить электронные блоки.
После снятия клемм изолируйте их с помощью резиновых колпачков или изоленты, чтобы предотвратить случайное замыкание при работе с проводкой. Особое внимание уделите проводам, идущим к блоку управления двигателем (ЭБУ) – их повреждение или неправильное подключение может привести к ошибкам в работе инжектора. Если требуется отсоединить разъемы ЭБУ, делайте это только после полного обесточивания системы.
Перед отключением проводки панели приборов сфотографируйте или зарисуйте схему подключения разъемов. На ВАЗ 2107 инжектор к приборке подходят 4 основных штекера: белый (к датчикам), черный (к массе), красный (к замку зажигания) и синий (к указателям поворотов). Маркируйте их скотчем или бирками, чтобы избежать путаницы при обратной сборке.
При работе с разъемами используйте пластиковый съемник или тонкую отвертку, чтобы не повредить защелки. Никогда не тяните за провода – только за корпус разъема. Если штекер прикипел, обработайте его WD-40 и подождите 5–10 минут перед повторной попыткой. Для разъемов с фиксаторами (например, на датчике скорости) сначала нажмите на язычок, а затем аккуратно вытяните колодку.
Проверьте состояние проводов на предмет окисления или перетирания. Особенно уязвимы участки возле разъемов и в местах изгибов. Если обнаружены повреждения изоляции, восстановите ее термоусадочной трубкой или изолентой. Окисленные контакты зачистите мелкозернистой наждачной бумагой или специальным спреем для электрических соединений.
После отключения проводки временно закрепите их так, чтобы они не мешали демонтажу панели и не касались горячих или движущихся частей двигателя. Используйте пластиковые стяжки или изоленту, но не перетягивайте провода – это может привести к обрыву жил. Для длинных жгутов предусмотрите опору, чтобы избежать провисания и последующего повреждения.
Перед подключением аккумулятора после завершения работ убедитесь, что все разъемы установлены на свои места и зафиксированы. Сначала подсоедините плюсовую клемму, затем минусовую. Затяните гайки с усилием 5–7 Н·м, чтобы избежать самоотвинчивания. После подключения проверьте работоспособность приборов и отсутствие ошибок на панели – если загорелся «чек», сбросьте его сканером или отключением аккумулятора на 10–15 минут.
Пошаговый порядок снятия облицовки и декоративных элементов панели
Начните с демонтажа пластиковой накладки вокруг комбинации приборов. Подденьте её плоской отвёрткой с тонким жалом, начиная с нижнего края, где расположены фиксаторы. Аккуратно отсоедините накладку, избегая резких движений – пластик хрупкий, особенно в местах крепления к металлическому каркасу. Если элемент не поддаётся, проверьте наличие скрытых винтов под декоративными заглушками у основания рулевой колонки.
Снимите центральную облицовку панели, закрывающую магнитолу и блок управления печкой. Для этого отверните два винта под заглушками в верхней части (используйте крестовую отвёртку PH2) и два самореза снизу, за бардачком. Потяните облицовку на себя, отсоединяя её от защёлок по периметру. Будьте внимательны с проводами подсветки кнопок – они часто фиксируются в пазах пластика и могут оборваться при неосторожном обращении.
Демонтируйте боковые накладки торпедо, расположенные у стоек лобового стекла. Каждая крепится тремя винтами: один под декоративной заглушкой в верхней части, второй – в нише для динамика (если установлен), третий – снизу, рядом с воздуховодом. После откручивания сдвиньте накладку вперёд, освобождая её от направляющих. При обратной установке следите за плотностью прилегания к уплотнителю – зазоры приведут к скрипам на неровностях.
Как отсоединить тросы и шланги, мешающие демонтажу приборной панели
Перед началом работ отключите аккумулятор, сняв клемму «минус». На инжекторной ВАЗ 2107 основные помехи при демонтаже панели создают тросы привода спидометра и заслонки отопителя, а также шланги системы вентиляции и вакуумного усилителя тормозов. Начните с троса спидометра: отсоедините его от коробки передач, ослабив гайку крепления на 10 мм и вытянув трос из привода. Затем снимите наконечник с панели приборов, потянув его на себя и одновременно нажав на фиксатор.
Трос управления заслонкой отопителя расположен под панелью с правой стороны. Отсоедините его от рычага заслонки, предварительно запомнив положение регулировки. Для этого снимите скобу-фиксатор с наконечника троса, затем выведите трос из кронштейна на корпусе отопителя. Если трос закис, обработайте соединение WD-40 и аккуратно расшатайте наконечник пассатижами.
Шланги системы вентиляции крепятся к задней части панели приборов. Отсоедините два резиновых патрубка: один идет от салонного фильтра (если установлен) к корпусу печки, второй – от воздуховода к дефлекторам. Ослабьте хомуты плоскогубцами или отверткой, затем снимите шланги, потянув их на себя. Будьте готовы к тому, что из патрубков может вытечь остаток конденсата – подложите ветошь.
Вакуумный шланг усилителя тормозов подключен к впускному коллектору и проходит вдоль левой стойки кузова. Найдите его под панелью, отсоедините от штуцера на коллекторе, потянув шланг на себя. Если соединение не поддается, используйте плоскогубцы с узкими губками, но не пережмите шланг. Заглушите штуцер на коллекторе подходящей пробкой, чтобы избежать подсоса воздуха.
Дополнительно проверьте наличие других шлангов: на моделях с кондиционером (редко, но встречается) потребуется отсоединить дренажную трубку испарителя, расположенную под панелью с пассажирской стороны. Она крепится пластиковым хомутом – срежьте его ножом или кусачками. Если на автомобиле установлен гидроусилитель руля, отсоедините шланги от бачка ГУР, предварительно слив часть жидкости в емкость.
После отсоединения всех элементов зафиксируйте тросы и шланги скотчем или проволокой к кузову, чтобы они не мешали дальнейшему демонтажу панели. Проверьте отсутствие натяжения или перегибов – это предотвратит повреждение соединений при обратной сборке. Если шланги или тросы имеют трещины, замените их перед установкой панели на место.
Способы откручивания креплений и извлечения панели приборов
На ВАЗ 2107 инжектор панель приборов фиксируется пятью винтами под крестовую отвёртку: два снизу за пластиковой накладкой, два по бокам у стоек лобового стекла и один сверху под декоративной заглушкой. Для доступа к нижним винтам снимите накладку центральной консоли, открутив три самореза под пепельницей. Верхний винт скрыт под заглушкой с надписью «LADA» – подденьте её плоской отвёрткой, избегая повреждения пластика.
Боковые крепления у стоек требуют предварительного демонтажа солнцезащитных козырьков и плафона освещения салона. Открутите по одному винту с каждой стороны, удерживая панель рукой, чтобы она не упала. Если винты не поддаются из-за коррозии, нанесите проникающую смазку (например, WD-40) за 10–15 минут до работы. Не применяйте чрезмерную силу – резьба в пластиковых втулках легко срывается.
После снятия всех винтов панель остаётся закреплённой на защёлках. Начинайте отсоединение с нижней части, аккуратно оттягивая её на себя. Если защёлки не поддаются, используйте пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой, чтобы не поцарапать поверхность. Особое внимание уделите левой стороне – там расположены провода к комбинации приборов и блоку управления инжектором.
Перед полным извлечением панели отсоедините разъёмы: колодку приборной доски (обычно синего или чёрного цвета), провода от прикуривателя и лампы подсветки. Для удобства промаркируйте их малярным скотчем с номерами. Если разъём прикипел, покачайте его из стороны в сторону, не дёргая за провода. На инжекторных моделях также потребуется отключить датчик температуры салона, расположенный за панелью.
При обратной установке сначала подключите все разъёмы, затем заведите панель под верхний край лобового стекла и защёлкните по периметру. Винты закручивайте в последовательности: верхний, боковые, нижние. Момент затяжки не должен превышать 2 Н·м – перетяжка приводит к трещинам пластика. Перед окончательной фиксацией проверьте работу всех приборов и подсветки.
Если панель деформирована или защёлки сломаны, замените их на новые (артикул 2107-5325010 для верхней части). При сборке используйте силиконовую смазку для пластиковых направляющих – это облегчит установку и предотвратит скрипы. Не допускайте попадания смазки на контакты разъёмов.
Что проверить после снятия панели и как подготовить её к обратной установке
После демонтажа панели приборов на ВАЗ 2107 инжектор первым делом осмотрите жгуты проводки. Проверьте изоляцию на предмет трещин, оплавлений или оголённых участков – особенно в местах перегибов у креплений и около разъёмов. Отдельное внимание уделите проводам, идущим к датчику уровня топлива, тахометру и контрольным лампам: их сечение 0,75 мм² часто перетирается о металлические кромки каркаса. При обнаружении повреждений замените проводку целиком или восстановите изоляцию термоусадочной трубкой с клеевым слоем.
Оцените состояние контактных групп на самой панели и ответных разъёмах. Окисление на медных дорожках платы приборов удалите ластиком или специальным очистителем для электроники (например, Kontakt 60), избегая абразивов. Разъёмы типа «папа-мама» протрите спиртом и нанесите тонкий слой контактной смазки (Kontakt WL или аналог). Если на плате присутствуют следы коррозии, обработайте их преобразователем ржавчины и залудите повреждённые участки паяльником мощностью 25–40 Вт.
- Проверьте крепёжные элементы панели: саморезы, гайки и шпильки. Резьба на шпильках крепления к кузову часто срывается – при необходимости нарежьте новую метчиком М6. Саморезы с сорванными шлицами замените на аналогичные с шестигранной головкой.
- Осмотрите амортизирующие втулки на кронштейнах панели. Изношенные резиновые элементы (особенно на верхних креплениях) приводят к дребезжанию – замените их на новые или вырежьте из маслостойкой резины толщиной 5 мм.
- Продуйте внутренние полости панели сжатым воздухом, удаляя пыль и металлическую стружку, которая может вызвать короткое замыкание. Особое внимание уделите области за приборным щитком и блоку предохранителей.
Перед обратной установкой протестируйте работоспособность всех приборов. Подключите панель к разъёмам вне автомобиля, подав питание от аккумулятора через предохранитель на 10 А. Проверьте:
- Стрелки спидометра и тахометра – они должны плавно отклоняться при подаче напряжения на соответствующие контакты (спидометр: контакт «1» – «+12 В», «2» – масса; тахометр: «1» – импульсный сигнал, «2» – масса).
- Контрольные лампы – загорание при замыкании соответствующих контактов на массу (например, лампа «Check Engine» – контакт «8» на разъёме Х1).
- Датчик уровня топлива – изменение показаний при перемещении поплавка в баке (или имитации сигнала переменным резистором на 100 Ом).
При неисправности приборов замените их или отремонтируйте плату, используя схему электропроводки ВАЗ 2107 инжектор (группа 37 в мануале).
Подготовьте посадочные места на кузове. Очистите от старого герметика и ржавчины кромки проёма панели, обработайте преобразователем ржавчины и покройте антикоррозийным составом (например, Мовилем). Убедитесь, что уплотнительная резинка по периметру панели цела и не имеет разрывов – при необходимости замените её на новую из бутилкаучука. Перед установкой нанесите на резинку тонкий слой силиконовой смазки для улучшения герметичности и предотвращения скрипов.
