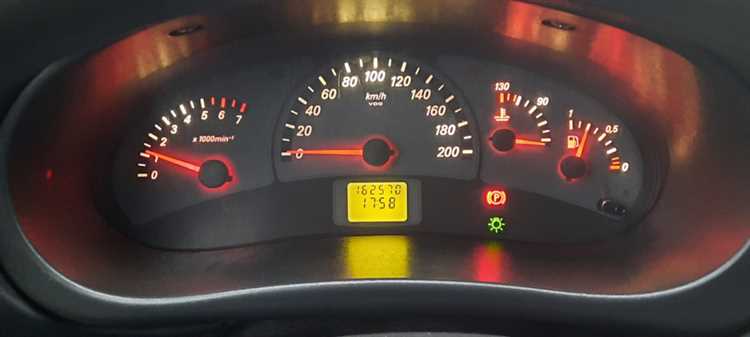

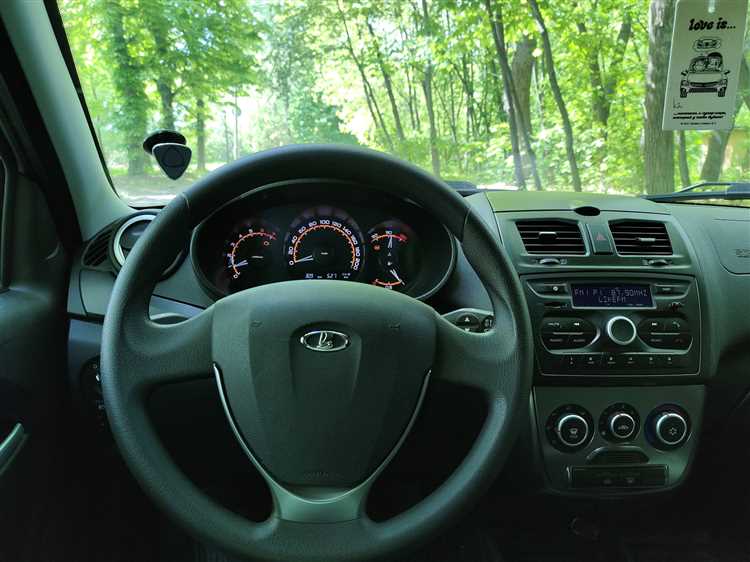

Панель приборов на Лада Калина (1 и 2 поколения) – конструктивно простой, но не всегда очевидный в разборке узел. Чаще всего её демонтаж требуется для замены ламп подсветки, ремонта спидометра, установки дополнительных датчиков или чистки контактов. В отличие от многих иномарок, здесь нет скрытых защёлок или сложных креплений, но есть нюансы, способные усложнить процесс. Например, на Калине 1 (2004–2013 гг.) панель держится на 4 винтах под заглушками и 2 саморезах за декоративной накладкой, а на Калине 2 (с 2013 г.) добавляется ещё пара креплений у блока управления отопителем.
Перед началом работ отключите аккумулятор – это обязательное условие, так как приборка подключена к бортовой сети через разъём с 22 контактами (на Калине 1) или 24 контактами (на Калине 2). Если не снять клемму, есть риск короткого замыкания при случайном касании проводов. Также подготовьте инструменты: крестовую отвёртку с магнитным наконечником (для саморезов), пластиковую лопатку или плоскую отвёртку (для снятия заглушек), пинцет (для извлечения ламп) и мультиметр (если планируете проверять цепи).
Первый шаг – снятие декоративной накладки. На Калине 1 она крепится на защёлках по периметру и одном саморезе под заглушкой в левой части. На Калине 2 накладка дополнительно фиксируется двумя винтами у воздуховодов. Поддевайте её аккуратно, начиная с нижнего края, чтобы не сломать пластиковые клипсы. После этого открывается доступ к основным креплениям панели: двум винтам сверху (под козырьком) и двум снизу (у рулевой колонки). На Калине 2 потребуется ещё открутить два самореза у блока климата.
Отсоединив все крепления, панель можно выдвинуть вперёд, но не тяните её резко – сзади остаётся жгут проводов. На Калине 1 разъём приборки расположен слева, на Калине 2 – по центру. Чтобы отсоединить его, нажмите на фиксатор и потяните колодку на себя. Если разъём не поддаётся, проверьте, не зацепился ли он за корпус – иногда мешает пластиковый выступ. После отключения проводов панель полностью снимается. Для разборки потребуется открутить 4 винта на задней крышке и аккуратно отделить её от корпуса, избегая повреждения печатной платы.
Какие инструменты понадобятся для демонтажа панели приборов
Для снятия панели приборов на Лада Калина потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – крестовая отвёртка с магнитным наконечником или удлинённой рукояткой (PH2), так как большинство саморезов имеют именно этот тип шлица. Дополнительно пригодится плоская отвёртка с шириной лезвия 5–7 мм для поддевания пластиковых защёлок без повреждения облицовки.
Не обойтись без торцевых головок на 8 и 10 мм с трещоткой или воротком. Ими откручиваются гайки крепления рулевой колонки и кронштейнов панели. Для труднодоступных мест (например, под воздуховодами) используйте удлинитель на 10–15 см. Шестигранник на 5 мм нужен для снятия облицовки рулевого колеса и некоторых декоративных элементов.
Обязателен пластиковый монтажный шпатель или аналогичный инструмент из мягкого материала. Металлические лопатки могут оставить царапины на пластике панели. Альтернатива – набор для демонтажа салона автомобиля с нейлоновыми наконечниками. Без такого инструмента риск повредить защёлки возрастает втрое.
Для отсоединения электрических разъёмов понадобятся пассатижи с узкими губками или специальные съёмники для клемм. Обычные плоскогубцы часто сминают фиксаторы, что приводит к ненадёжному контакту при обратной сборке. Если разъём сильно окислен, используйте спрей-контакт (например, WD-40 Specialist) и щётку с латунной щетиной.
Не забудьте про фонарик с регулировкой яркости или налобный светодиодный. Освещение в салоне Калины недостаточно для работы под панелью, особенно в зоне педального узла. Магнит на гибком держателе поможет извлечь упавшие болты или гайки из труднодоступных мест.
Для маркировки проводов и разъёмов используйте малярный скотч и маркер с тонким стержнем. На Калине встречаются идентичные по форме, но разные по назначению коннекторы (например, для подушки безопасности и датчика температуры). Ошибка при подключении может вызвать срабатывание ошибок в бортовом компьютере.
В качестве вспомогательных средств пригодятся:
- резиновые перчатки – защищают руки от острых кромок металлического каркаса;
- пылесос с узкой насадкой – удаляет пыль и мусор из воздуховодов после демонтажа;
- силиконовая смазка – обработайте ею резиновые уплотнители перед установкой панели обратно.
Как правильно отключить аккумулятор перед снятием панели
Перед началом работ убедитесь, что зажигание выключено, а ключ извлечен из замка. На Калине снимите крышку с аккумуляторной батареи, расположенной в моторном отсеке слева по ходу движения. Проверьте напряжение на клеммах мультиметром – оно должно быть в пределах 12,6–12,8 В. Если показатель ниже 12 В, зарядите аккумулятор, чтобы избежать сбоев в работе электронных систем при отключении.
Отсоединяйте клеммы в строгой последовательности: сначала минусовую (черный провод), затем плюсовую (красный провод). Это исключает короткое замыкание при случайном касании инструментом кузова или металлических элементов. Используйте ключ на 10 мм – стандартный размер гаек на клеммах большинства аккумуляторов Лады Калины.
С плюсовой клеммой действуйте аналогично, но дополнительно изолируйте ее ветошью или резиновой заглушкой. Это предотвратит случайное замыкание при контакте с металлическими частями кузова или инструментом. Если автомобиль оснащен сигнализацией или иммобилайзером, отключение аккумулятора может вызвать сброс настроек – подготовьте коды для повторной активации систем.
На Калине с электронной педалью газа (Е-газ) отключение аккумулятора приводит к необходимости повторной адаптации дроссельной заслонки. Для этого после сборки включите зажигание на 30 секунд, не запуская двигатель, затем выключите и повторите процедуру. Это позволит блоку управления восстановить базовые параметры.
Если аккумулятор снимается полностью, выньте его из поддона, приподняв за ручку или корпус. На Калине батарея фиксируется планкой с болтом на 13 мм – открутите его перед извлечением. Храните аккумулятор в сухом месте при температуре не ниже +5°C, чтобы избежать саморазряда и сульфатации пластин.
Пошаговая инструкция по снятию декоративных накладок и заглушек
Начните с центральной консоли, где расположена накладка вокруг магнитолы или климатической панели. Подденьте её плоской отвёрткой с тонким жалом в нижней части, начиная с угла. Усилие прилагайте аккуратно – пластик хрупкий, особенно при низких температурах. Если накладка не поддаётся, проверьте наличие скрытых защёлок: на Калине их обычно 4–6, расположенных по периметру. Работайте последовательно, освобождая фиксаторы по одной стороне за раз.
Заглушки на передних стойках (А-стойках) снимаются после удаления резиновых уплотнителей дверей. Потяните заглушку на себя, начиная с верхнего края – она крепится на двух пластиковых пистонах. Если пистоны остались в кузове, извлеките их пассатижами, захватив за шляпку. На моделях с 2013 года заглушки могут иметь дополнительный фиксатор в нижней части – нажмите на него пальцем перед снятием.
Накладка вокруг комбинации приборов демонтируется после отсоединения рулевого кожуха. Подденьте её снизу, ближе к рулевой колонке, затем потяните вверх. Внутри находятся два разъёма подсветки – отсоедините их, нажав на фиксаторы. Накладка держится на четырёх защёлках: две сверху, две снизу. Если одна из них сломалась, замените её на новую (артикул 1118-5325450 для Калины 1, 2190-5325450 для Калины 2).
Заглушки под ручкой стояночного тормоза и рычагом КПП снимаются без инструментов. Потяните их вверх, преодолевая сопротивление пластиковых защёлок. На заглушке ручника часто остаётся пыльник – снимите его отдельно, чтобы не порвать. Если заглушка КПП не поддаётся, проверьте, не приклеена ли она герметиком (характерно для машин после 2015 года) – в этом случае прогрейте её феном до 50–60°C.
Боковые накладки панели приборов (у ног водителя и пассажира) крепятся на трёх пистонах каждая. Первый пистон расположен у края панели, второй – ближе к середине, третий – у порога. Подденьте накладку отвёрткой в районе первого пистона, затем отщёлкните остальные руками. На пассажирской стороне часто мешает бардачок – снимите его предварительно, открутив два винта под заглушками.
Декоративная накладка под рулевой колонкой снимается после откручивания двух винтов под заглушками (ключ Torx T20). Потяните её на себя, отсоединив разъём подсветки пепельницы (если есть). На Калине 2 накладка может иметь дополнительный винт под заглушкой в нижней части – проверьте его наличие. Если накладка треснула при снятии, замените её целиком (артикул 1118-5325120).
Последний этап – заглушки воздуховодов. Они расположены по краям панели приборов и крепятся на защёлках. Подденьте их отвёрткой, начиная с угла, затем потяните в сторону. На некоторых машинах заглушки приклеены двухсторонним скотчем – в этом случае прогрейте их феном и аккуратно отделите от панели. Осмотрите воздуховоды на предмет мусора – при необходимости очистите их пылесосом перед обратной установкой.
Как отсоединить провода и разъемы от приборной панели

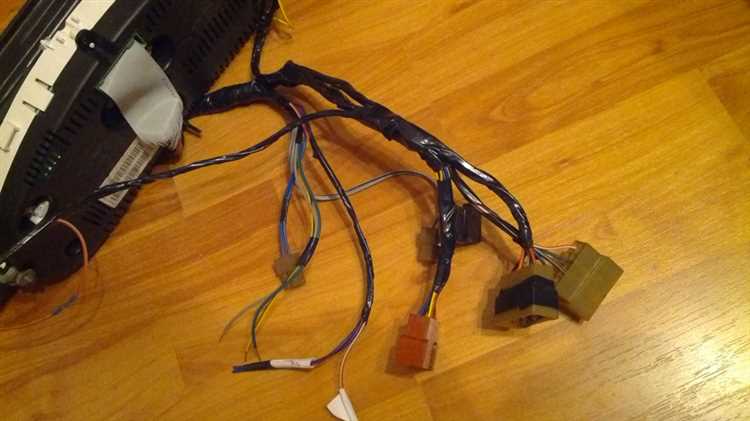

Перед началом отсоединения разъемов сфотографируйте исходное положение проводки или промаркируйте их скотчем с номерами. На Калине основные разъемы приборной панели расположены с тыльной стороны: 12-контактный белый (питание и сигналы датчиков), 16-контактный черный (CAN-шина и освещение), 4-контактный синий (подсветка приборов) и 2-контактный красный (аварийные сигналы). Для отсоединения нажмите на фиксатор большим пальцем, одновременно потянув разъем на себя – усилие прилагайте строго вдоль оси, чтобы не повредить пластиковые защелки. Если разъем не поддается, проверьте наличие дополнительных фиксаторов (например, у белого разъема есть боковая защелка, которую нужно отжать отверткой).
Отсоединяя провода от отдельных приборов (спидометр, тахометр, датчики), обратите внимание на крепление: провода к датчику уровня топлива фиксируются металлической скобой, которую нужно поддеть тонкой отверткой, а разъемы к лампам подсветки имеют пружинные контакты – их снимайте, аккуратно покачивая из стороны в сторону. После отсоединения всех разъемов временно закрепите провода изолентой к каркасу панели, чтобы они не мешали при демонтаже и не повредились о металлические кромки кузова.
Особенности демонтажа центральной консоли и воздуховодов
Центральная консоль на Ладе Калине крепится на четырех саморезах: два расположены под декоративной накладкой магнитолы (откручиваются крестовой отверткой PH2), один – под пепельницей (скрыт заглушкой), а последний – в нише под рычагом КПП. Перед снятием отсоедините разъемы кнопок обогрева заднего стекла и аварийной сигнализации, а также фишки подсветки прикуривателя. Воздуховоды боковые демонтируются после отщелкивания пластиковых защелок – их три на каждом элементе, расположены по периметру. Для доступа к нижним креплениям потребуется снять бардачок, открутив три самореза в его верхней части.
Воздуховоды центрального дефлектора удерживаются металлическими скобами, зафиксированными на каркасе панели. Чтобы их снять, подденьте скобы плоской отверткой с тонким жалом, избегая повреждения пластиковых направляющих. Обратите внимание: на моделях с климат-контролем перед демонтажем воздуховодов необходимо отсоединить тросик заслонки отопителя, иначе при обратной сборке возможен перекос механизма. Тросик крепится на пластиковом фиксаторе – сожмите его пальцами и потяните на себя.
При обратной установке воздуховодов проверьте плотность прилегания резиновых уплотнителей к корпусу печки. Если уплотнители деформированы, замените их, иначе в салон будет поступать неочищенный воздух. Центральную консоль фиксируйте сначала верхними саморезами, затем нижними, чтобы избежать перекоса. Перед окончательной затяжкой проверьте работу всех кнопок и подсветки – если разъемы подключены не до конца, возможны сбои в работе электрооборудования.
Как снять приборную панель без повреждения креплений
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание проводки и срабатывание подушек безопасности. На Калине приборная панель фиксируется на 6 основных точках: 2 винта под заглушками в верхней части, 2 самореза снизу у бардачка и 2 пластиковых защелки по бокам.
Снимите декоративную накладку вокруг комбинации приборов. Для этого подденьте её плоской отвёрткой с мягкой насадкой (например, силиконовой) в нижней части, начиная от левого угла. Отщёлкивайте фиксаторы последовательно, избегая резких движений – пластик хрупкий, особенно при низких температурах.
Отсоедините разъёмы проводки. На Калине их три: основной 20-контактный блок за комбинацией приборов, разъём подсветки прикуривателя и концевик освещения бардачка. Перед отключением нажмите на фиксаторы пальцами – не тяните за провода. Для удобства промаркируйте разъёмы скотчем с номерами.
- Винты крепления панели откручивайте крестовой отвёрткой с магнитным наконечником – это предотвратит падение мелких деталей в труднодоступные места.
- Саморезы снизу бардачка часто закисают. Нанесите на них проникающую смазку (WD-40) за 10 минут до демонтажа.
- Не используйте металлические лопатки для поддевания пластика – только пластиковые или силиконовые.
После откручивания всех крепёжных элементов потяните панель на себя, начиная с верхней части. Если она не поддаётся, проверьте наличие скрытых фиксаторов: на Калине 1-го поколения они расположены за блоком управления печкой, на 2-м – за магнитолой. Аккуратно отожмите их пальцами.
При снятии панели следите за тросиком спидометра (если он механический). На Калине он крепится к коробке передач через гибкий вал – не перегибайте его под острыми углами. Оптимальный радиус изгиба – не менее 15 см.
Для обратной установки сначала заведите панель в верхние пазы, затем защёлкните боковые фиксаторы. Затягивайте винты крест-накрест, начиная с центральных, чтобы избежать перекоса. Момент затяжки – 2–3 Н·м, превышение приведёт к трещинам пластика.
Перед окончательной сборкой проверьте работу всех индикаторов и подсветки. Подключите аккумулятор и включите зажигание. Если лампы не горят, переподключите разъёмы, обращая внимание на правильность посадки фиксаторов. После успешной проверки установите декоративные накладки в обратном порядке.
Что делать, если панель не снимается: распространенные проблемы и решения
Первая и самая частая причина – заклинившие пластиковые фиксаторы. На Калине панель крепится на 8–10 защелках, расположенных по периметру: 4 сверху (под дефлекторами обдува), 2 снизу (у магнитолы) и по одной с боков. Если при попытке снятия слышны щелчки, но панель не поддается, значит, фиксаторы не вышли из пазов. Решение: вставьте плоскую отвертку с тонким жалом (не шире 5 мм) между панелью и торпедо в месте крепления, аккуратно отожмите защелку и одновременно потяните панель на себя. Работайте поочередно с каждой стороны, чтобы избежать перекоса.
Вторая проблема – прикипевшие саморезы крепления кронштейнов. На Калине 1 и 2 поколения панель дополнительно фиксируется двумя саморезами под заглушками у лобового стекла (слева и справа от часов) и одним – под блоком управления отопителем. Если саморезы не откручиваются, нанесите на резьбу проникающую смазку (WD-40, LIQUI MOLY LM-40) и дайте ей подействовать 10–15 минут. Используйте головку на 7 мм с удлинителем – ключ накидной или рожковый может сорвать грани.
Третья распространенная ошибка – не отсоединенные разъемы. Перед снятием панели обязательно отключите колодки проводов: 2 разъема у комбинации приборов, 1 – у блока управления светом, 1 – у магнитолы (если установлена штатная), и 1 – у подушки безопасности пассажира (желтый разъем под заглушкой). Пропущенный разъем создаст иллюзию заклинивания, так как провода не дадут панели отойти. Проверьте все соединения, потянув за каждый разъем – они должны отсоединяться с легким усилием.
Четвертая причина – деформация панели из-за перепада температур или неаккуратного монтажа. Если панель «ведет», она может застревать в направляющих. Осмотрите края на наличие вмятин или изгибов. При обнаружении дефекта прогрейте проблемное место строительным феном (температура не выше 80°C) и аккуратно выровняйте пластик руками, надев перчатки. Не используйте металлические инструменты – риск повредить поверхность.
Пятая проблема – скрытые крепления. На некоторых модификациях Калины (особенно с кондиционером) панель дополнительно фиксируется винтами под декоративными накладками центральной консоли. Снимите пепельницу, затем отверткой подденьте пластиковую заглушку над кнопками обогрева стекла – под ней может быть саморез. Также проверьте пространство под блоком климата: иногда там прячутся винты, закрытые пластиковой крышкой.
Если все крепления сняты, разъемы отключены, а панель все равно не поддается, не прилагайте чрезмерных усилий. Осмотрите внутреннюю сторону торпедо на наличие дополнительных защелок или клеевых соединений. На Калине 2 иногда встречается двусторонний скотч на стыке панели и лобового стекла – подденьте его тонким ножом или пластиковой лопаткой. В крайнем случае снимите рулевое колесо и подрулевые переключатели, чтобы получить доступ к скрытым точкам крепления.
