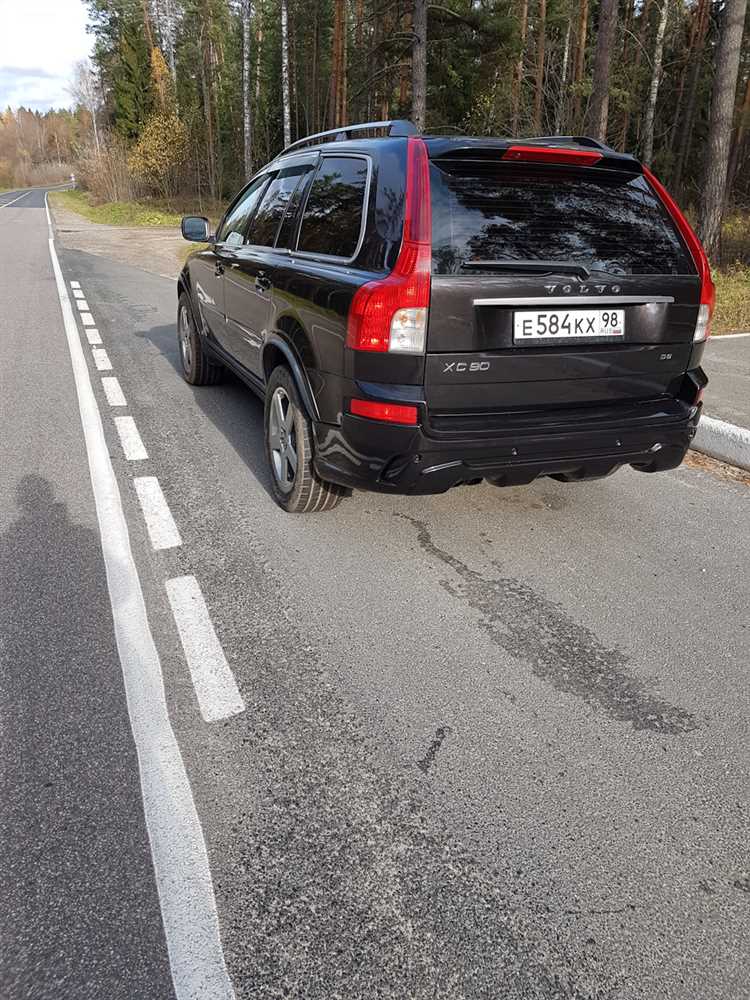

Задний бампер Volvo XC90 (2002–2014 модельные годы) крепится на 10–12 болтах и пластиковых фиксаторах, расположенных в арках колес, под днищем и за задним фонарем. Для демонтажа потребуется торцевой ключ на 10 мм, отвертка с плоским жалом, пластиковые лопатки для снятия клипс и шестигранник на 5 мм (для моделей с датчиками парковки). Работа займет 40–60 минут при условии, что автомобиль установлен на ровной поверхности с включенным стояночным тормозом.
Начинайте с отсоединения клеммы аккумулятора, если в бампере установлены парктроники или камера заднего вида – это предотвратит короткое замыкание. Снимите задние фонари: открутите два болта на 10 мм и аккуратно вытяните блок, отсоединив разъем. Под фонарем расположены два крепежных болта бампера – их нужно выкрутить в первую очередь. В арках колес найдите по три пластиковых пистона и один болт на 10 мм – они фиксируют края бампера.
Под днищем Volvo XC90 бампер удерживается четырьмя болтами (два по центру, два ближе к краям) и двумя пластиковыми защелками. Для доступа к нижним креплениям используйте домкрат или подъемник – работать лежа на земле неудобно и травмоопасно. После откручивания всех болтов потяните бампер на себя, начиная с нижней части, чтобы освободить защелки. Если бампер не поддается, проверьте наличие скрытых креплений за брызговиками или в нише запасного колеса.
При обратной установке следите за правильным положением направляющих штифтов на кузове – они должны совпадать с отверстиями на бампере. Затягивайте болты крест-накрест, начиная с центральных, чтобы избежать перекоса. Если на бампере установлены датчики парковки, перед монтажом проверьте их целостность и герметичность разъемов. После сборки включите зажигание и протестируйте работу электроники, если она была отключена.
Какие инструменты и материалы понадобятся для демонтажа
Для снятия заднего бампера Volvo XC90 потребуется набор торцевых головок с трещоткой: размеры 10 мм и 8 мм – основные, но пригодятся и 12 мм для креплений подкрылков. Обязательно используйте удлинитель на 10–15 см, чтобы добраться до болтов в труднодоступных местах, например, под задними фонарями. Без него демонтаж нижних креплений превратится в многочасовую борьбу с пространством.
Отвёртка с плоским шлицем шириной 5–7 мм нужна для снятия пластиковых клипс, фиксирующих бампер к кузову и подкрылкам. Эти клипсы часто ломаются при неаккуратном демонтаже, поэтому запаситесь запасными – артикул оригинальных креплений Volvo 31317186 или аналоги от Febi, Lemförder. Альтернатива – пластиковые зажимы с артикулом 915135, если оригиналы недоступны.
Плоскогубцы с тонкими губками или специальные съёмники для пистонов помогут извлечь пластиковые фиксаторы без повреждений. Особое внимание уделите креплениям в районе задних арок – там клипсы часто закисают из-за грязи и влаги. Если пистон не поддаётся, прогрейте его строительным феном в течение 10–15 секунд, чтобы размягчить пластик.
Для отсоединения электрических разъёмов подсветки номера и парктроников понадобится тонкая отвёртка или пластиковая лопатка. Разъёмы на XC90 имеют защёлки, которые легко сломать при резком усилии. Перед отключением снимите клемму с аккумулятора, чтобы избежать короткого замыкания – особенно актуально для моделей с 2015 года, где проводка более чувствительна к перепадам напряжения.
Домкрат или подкатной подъёмник облегчит доступ к нижним болтам бампера, но можно обойтись и без них, если использовать смотровую яму. В крайнем случае подложите под машину прочные подставки – штатные домкраты Volvo не обеспечивают достаточной устойчивости для работы под автомобилем. Не полагайтесь на штатный домкрат как на единственную опору.
Силиконовая смазка или WD-40 пригодится для обработки резьбовых соединений, особенно если автомобиль эксплуатировался в условиях повышенной влажности. Нанесите состав на болты за 10–15 минут до демонтажа, чтобы облегчить их откручивание. Избегайте использования проникающих жидкостей на пластиковых деталях – они могут вызвать растрескивание материала.
Для защиты лакокрасочного покрытия кузова используйте малярный скотч и картон. Заклейте края бампера и прилегающие панели, чтобы избежать царапин при снятии. Особенно это актуально для моделей с металлизированной краской, где даже незначительные повреждения будут заметны. Храните снятые детали на чистой поверхности, чтобы не повредить датчики парковки или проводку.

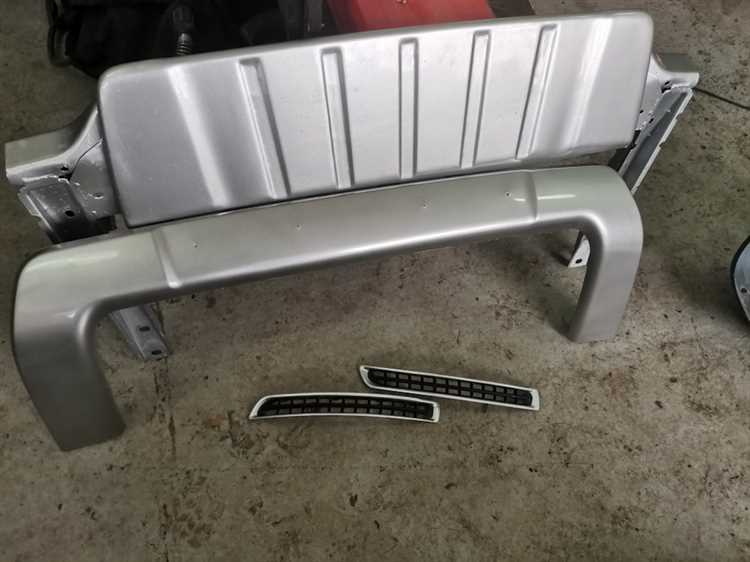

Как отсоединить электрические разъемы и датчики бампера
Перед началом отсоединения электрических компонентов убедитесь, что зажигание выключено, а ключ извлечен из замка. На Volvo XC90 задний бампер оснащен датчиками парковки, камерой заднего вида и, в некоторых комплектациях, датчиками системы Blind Spot Monitoring (BLIS). Разъемы расположены в двух основных зонах: под бампером с левой и правой стороны, а также в центральной части за пластиковой накладкой.
Начните с отсоединения разъемов датчиков парковки. Они находятся в нижней части бампера, закреплены на металлических кронштейнах. Каждый датчик имеет индивидуальный разъем с фиксатором – нажмите на пластиковый язычок и потяните разъем на себя. Избегайте резких движений, чтобы не повредить провода. Если разъем не поддается, проверьте наличие дополнительных защелок или винтов крепления.
Камера заднего вида расположена в центре бампера, под эмблемой Volvo. Для доступа к ней снимите пластиковую накладку, удерживаемую двумя винтами Torx T20. Разъем камеры спрятан за металлической пластиной – отсоедините его, аккуратно потянув за корпус, так как фиксатор здесь менее выражен. Провод камеры часто имеет дополнительную фиксацию стяжкой – разрежьте ее кусачками, если она мешает демонтажу.
В модификациях с системой BLIS датчики расположены в боковых частях бампера, ближе к задним фонарям. Разъемы этих датчиков имеют характерную овальную форму и крепятся на защелках. Для отсоединения нажмите на боковые выступы разъема и одновременно потяните его вниз. Провода BLIS часто проложены в гофрированных трубках – не тяните за них, чтобы не повредить изоляцию.
Если на автомобиле установлен обогрев бампера (опция для регионов с холодным климатом), его разъем находится рядом с правым датчиком парковки. Он отличается большим размером и наличием двух контактов. Отсоединяйте его последним, так как проводка обогрева жестче и менее гибкая. При обратной установке следите, чтобы разъем был полностью защелкнут – неполное соединение приведет к ошибкам в системе.
После отсоединения всех разъемов закрепите провода скотчем или стяжками к кузову, чтобы они не мешали при снятии бампера. Проверьте состояние контактов: окисление или грязь могут вызвать сбои в работе систем после установки. При необходимости очистите их спиртовой салфеткой. Избегайте использования металлических инструментов для чистки – это может повредить покрытие контактов.
Если при подключении разъемов после установки бампера возникнут ошибки на приборной панели, сбросьте их с помощью диагностического сканера Volvo VIDA. Чаще всего ошибки связаны с неплотным соединением или повреждением проводки. В случае повторного появления ошибок проверьте целостность проводов и правильность подключения каждого разъема по схеме из сервисной документации.
Где расположены крепежные болты и пистоны заднего бампера
На Volvo XC90 второго поколения (2015–2023) основные точки крепления заднего бампера сосредоточены в трёх зонах: нижняя часть кузова, колёсные арки и стык с задними фонарями. В нижней части бампера, под пластиковой накладкой, расположены два болта Torx T30 – по одному с каждой стороны, ближе к углам. Дополнительно здесь же установлены 4–6 пластиковых пистонов (зависит от года выпуска), фиксирующих бампер к подрамнику. Пистоны часто ломаются при демонтаже, поэтому рекомендуется заранее приобрести запасные (артикул Volvo 31317196 или аналоги).
В колёсных арках бампер крепится тремя элементами с каждой стороны:
- Один болт Torx T25 – в верхней части арки, за подкрылком (требует снятия подкрылка или доступа через технологическое отверстие).
- Два пистона – один в средней части арки, второй ближе к заднему краю (пистоны типа «ёлочка», вынимаются плоской отвёрткой или специальным съёмником).
При снятии подкрылка обратите внимание на скрытый болт под заглушкой – его легко пропустить.
Верхняя часть бампера фиксируется к кузову двумя способами: по бокам – пластиковыми защёлками (2 шт. с каждой стороны, под накладками стыка с задними фонарями), а в центре – двумя болтами Torx T20, расположенными под крышкой багажника. Для доступа к центральным болтам потребуется снять декоративную накладку порога багажника (держится на пистонах) и отогнуть уплотнитель двери. На моделях с датчиками парковки или камерой заднего вида сначала отсоедините разъёмы, чтобы не повредить проводку.
Как правильно снять пластиковые накладки и подкрылки
Начните с демонтажа колеса и брызговика, если он установлен. Пластиковые накладки крепятся к кузову клипсами и винтами Torx T20/T25 – используйте соответствующую биту, чтобы избежать срыва шлицов. На Volvo XC90 2015–2023 гг. накладки заднего бампера фиксируются 6–8 клипсами типа «ёлочка» (артикул 31317186) и двумя винтами под задним фонарём. Подденьте клипсы пластиковым съёмником или плоской отвёрткой, обёрнутой изолентой, чтобы не повредить лакокрасочное покрытие. Особое внимание уделите зоне крепления к заднему крылу – здесь часто ломаются защёлки из-за коррозии металла.
Подкрылки снимаются после отсоединения накладок. На моделях до 2014 года они крепятся 10–12 саморезами под крестовую отвёртку (PH2) и 4–6 пластиковыми пистонами (артикул 30655901). Начните с верхнего ряда креплений, затем переходите к нижним, придерживая подкрылок рукой, чтобы он не упал. Если пистоны сломались, замените их на новые – оригинальные выдерживают 3–4 цикла снятия/установки. Перед обратной сборкой очистите посадочные места от грязи и нанесите силиконовую смазку на резиновые уплотнители, чтобы предотвратить скрипы.
Пошаговая последовательность откручивания креплений бампера
Начните с демонтажа подкрылков задних колёс. Для этого открутите 3 пластиковых пистона с каждой стороны, расположенных по периметру арки, и 2 винта Torx T25 в нижней части подкрылка. Отсоедините подкрылок, потянув его на себя, чтобы открыть доступ к боковым креплениям бампера. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах.
Перейдите к нижней части бампера. Здесь расположены 4 болта под ключ на 10 мм: два по центру (ближе к днищу) и по одному с каждой стороны, рядом с задними фарами. Используйте удлинитель для трещотки, чтобы добраться до центральных болтов – они утоплены в нише глубиной около 15 см. Если болты закисли, нанесите проникающую смазку (например, WD-40) за 10–15 минут до откручивания.
Откройте багажник и снимите пластиковую накладку порога. Под ней скрыты 2 винта Torx T30, фиксирующие верхнюю часть бампера к кузову. Открутите их, затем аккуратно отщёлкните пластиковые защёлки по всей длине бампера, начиная с углов. Для этого используйте специальную лопатку для демонтажа пластика или плоскую отвёртку, обёрнутую изолентой, чтобы не поцарапать лакокрасочное покрытие.
С каждой стороны бампера, в районе задних фонарей, находятся по 2 скрытых крепления. Одно – винт Torx T20, расположенный за резиновым уплотнителем багажника (отогните его пальцами). Второе – пластиковая клипса в нижней части стыка бампера и крыла, которую нужно поддеть отвёрткой и вытащить движением вверх. После этого бампер останется держаться только на направляющих штифтах – потяните его на себя с усилием около 15–20 кг.
Перед полным снятием отсоедините разъёмы проводки: один для парктроника (если установлен) и два для подсветки номерного знака. Разъёмы расположены в центральной части бампера, за пластиковой заглушкой. Нажмите на фиксаторы пальцами и разъедините контакты. Если бампер не поддаётся, проверьте наличие дополнительных винтов под декоративными накладками или в нише запасного колеса – на некоторых модификациях XC90 (2015+ г.в.) там может быть по одному болту на 10 мм.

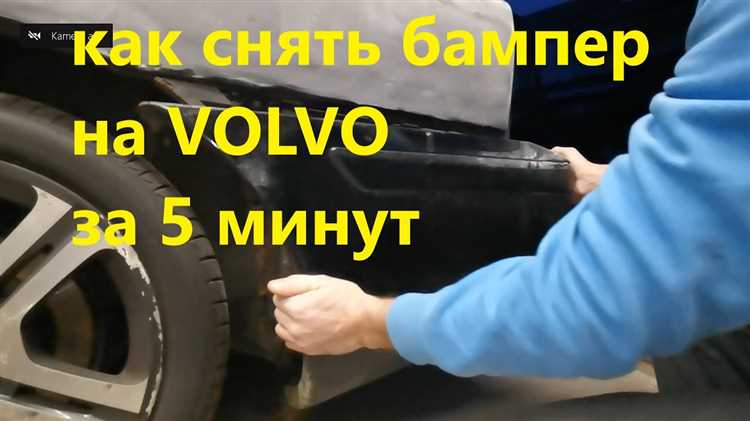

Как аккуратно отделить бампер от кузова без повреждений
Перед началом работ отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или датчиков парктроника, если они интегрированы в бампер. На Volvo XC90 2015–2022 годов крепления расположены в шести точках: два болта под нижними углами бампера (Torx T30), два пластиковых фиксатора в арках задних колёс и два защёлки под задним стеклом. Используйте магнитный лоток для хранения мелких деталей – потерянный болт может стать причиной царапин при обратной сборке.
Начните с демонтажа подкрылков: открутите три самореза (PH2) в нижней части арки и аккуратно отогните пластиковый щиток, чтобы получить доступ к боковым креплениям бампера. Пластиковые фиксаторы в арках снимаются с помощью специального съёмника для клипс (артикул Volvo 999-5520) – вставьте его под шляпку фиксатора и потяните на себя, избегая перекосов. Если инструмента нет, используйте плоскую отвёртку, но оберните её изолентой, чтобы не повредить лакокрасочное покрытие.
Откройте багажник и снимите пластиковые накладки по бокам, удерживаемые защёлками. Под ними скрыты два болта (Torx T25), фиксирующие верхнюю часть бампера. Открутите их, но не вынимайте полностью – бампер должен оставаться на месте до момента полного отсоединения всех креплений. Параллельно отключите разъёмы проводки: на моделях с камерой заднего вида разъём расположен слева, для датчиков парктроника – справа. Маркируйте провода скотчем, чтобы не перепутать при сборке.
Нижние болты (Torx T30) часто закисают из-за грязи и реагентов. Обработайте их проникающей смазкой (например, WD-40 Specialist) за 10–15 минут до демонтажа. Если болт не поддаётся, не применяйте силу – нагрейте его строительным феном до 60–70°C, чтобы металл расширился. При откручивании удерживайте бампер рукой, чтобы он не упал и не повредил задние фонари или лакокрасочное покрытие.
После снятия всех креплений потяните бампер на себя, начиная с нижней части. На Volvo XC90 он фиксируется на направляющих кузова – если чувствуете сопротивление, проверьте, не осталось ли незамеченных защёлок или проводов. На моделях с выдвижным фаркопом дополнительно отсоедините разъём электропривода (расположен под бампером, слева). Храните снятый бампер на мягкой поверхности, например, на поролоновом коврике, чтобы избежать царапин на пластике.
Перед обратной установкой осмотрите резиновые уплотнители на кузове и бампере – при наличии трещин или деформаций замените их (артикул Volvo 31356606 для верхнего уплотнителя). Нанесите на направляющие тонкий слой силиконовой смазки, чтобы облегчить монтаж и предотвратить скрип. При затяжке болтов соблюдайте момент 8–10 Н·м, используя динамометрический ключ – перетяжка может привести к растрескиванию пластика.

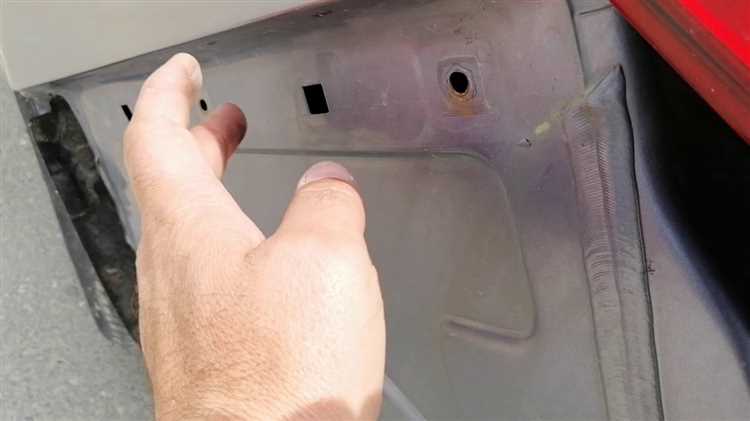

Что проверить после снятия бампера перед обратной установкой
Первым делом осмотрите крепежные элементы: болты, гайки и пластиковые пистоны. На Volvo XC90 задний бампер фиксируется на 10–12 болтах Torx T25 и T30 (в зависимости от года выпуска), а также на 6–8 пластиковых пистонах вдоль нижней кромки. Проверьте резьбу на металлических креплениях – коррозия или срыв витков потребуют замены. Пистоны часто ломаются при демонтаже; если фиксаторы треснули или потеряли упругость, установите новые (артикул Volvo 31317146 или аналоги). Особое внимание уделите двум верхним болтам под задними фонарями – они часто ржавеют из-за скопления влаги.
Проводка и датчики – критически важный пункт. Отсоедините разъемы парктроника (если установлен) и датчика заднего хода, осмотрите контакты на окисление. На моделях с 2015 года и новее проверьте кабель подогрева бампера (артикул 31356789) – он проходит вдоль левой внутренней стороны и часто перетирается о кромку кузова. Изоляция должна быть целой, без трещин; при повреждении замените провод целиком. Если на бампере установлены дополнительные светодиодные фонари или камера, убедитесь, что их провода не пережаты и не имеют следов оплавления.
Оцените состояние бампера изнутри. На внутренней поверхности не должно быть трещин, особенно в местах крепления к кузову и вокруг отверстий для датчиков. Если обнаружены микротрещины, обработайте их эпоксидным клеем для пластика (например, 3M 05900) – это предотвратит дальнейшее разрушение. Проверьте уплотнительные резинки по периметру бампера: они должны плотно прилегать к кузову, без разрывов и деформаций. На моделях с 2016 года и старше осмотрите металлические усилители внутри бампера – коррозия здесь приводит к ослаблению конструкции и требует антикоррозийной обработки.
