Кривошипно-шатунный механизм (КШМ) – основа большинства поршневых двигателей, насосов и компрессоров. В LEGO его реализация требует строгого соблюдения соотношений между длиной шатуна, радиусом кривошипа и ходом поршня. Оптимальное соотношение для стабильной работы – 1:3 (радиус кривошипа к длине шатуна). Например, при радиусе кривошипа в 2 модуля (1 модуль = 8 мм) длина шатуна должна составлять 6 модулей. Отклонение от этого правила приводит к заклиниванию или неравномерному движению.
Для сборки потребуются детали: балки Technic (прямые и угловые), оси (длиной 3, 5 и 7 модулей), втулки (стандартные и удлиненные), подшипники (2×2 и 3×3), зубчатые колеса (8-зубое для кривошипа) и поршень из цилиндрических деталей. Ключевой момент – фиксация кривошипа на оси с минимальным люфтом. Используйте две втулки по обе стороны от зубчатого колеса, чтобы предотвратить осевое смещение. Шатун крепите к кривошипу через шариковый шарнир (деталь № 6573) – это снизит трение и повысит плавность хода.
Поршень должен свободно перемещаться в цилиндре, но без зазоров. Соберите его из двух круглых пластин 4×4 (деталь № 4032) и балки 1×2 с отверстием (деталь № 32017) для крепления шатуна. Цилиндр формируйте из изогнутых панелей 1x4x3 (деталь № 60601) или трубчатых деталей (деталь № 3941). Для герметичности добавьте резиновые кольца (если используете нестандартные элементы) или уменьшите зазор до 0,5 мм с помощью тонких прокладок из бумаги.
Привод механизма реализуйте через червячную передачу (деталь № 2786) или зубчатое колесо 24 зуба (деталь № 3647) для снижения скорости и увеличения крутящего момента. Если требуется реверсивное движение, добавьте переключатель направления на основе конических зубчатых колес (деталь № 6585). Проверьте сборку на холостом ходу: поршень должен двигаться без рывков, а кривошип – вращаться с равномерным усилием. При заедании отрегулируйте положение шатуна или замените шарниры на более свободные.
Выбор деталей для основных узлов механизма
Для коленчатого вала используйте ось LEGO длиной 16 модулей (деталь №3707) – её жёсткость и симметрия обеспечивают равномерное распределение нагрузки. К щекам вала крепите шатуны через соединительные штифты с фрикционным зажимом (№4274), исключая люфт. Противовесы формируйте из пластин 2×4 (№3710) или кирпичиков 1×2 с боковыми выступами (№3004), фиксируя их на оси через втулки (№42043) для балансировки. Избегайте использования гибких осей (№76382) – они деформируются под нагрузкой.
Шатуны собирайте из балок Technic 1×15 (№32278) или 1×11 (№32062) в зависимости от требуемого хода поршня: для короткоходных механизмов берите 1×11, для длинноходных – 1×15. Соединение с поршнем выполняйте через двойной шарнирный штифт (№6628), а с коленвалом – через шариковый подшипник (№61903) для снижения трения. Поршни изготавливайте из цилиндрических деталей диаметром 4 модуля (№3941) с уплотнительными кольцами из резиновых втулок (№2780), закреплённых на стержне 3 модуля (№32016). Для повышения герметичности используйте прокладки из тонких пластин 1×2 (№3023) между поршнем и цилиндром.
Крепление коленчатого вала к раме конструкции
Для фиксации коленчатого вала из LEGO используйте базовые пластины 16×16 или 16×32 с отверстиями под оси. Оптимальная точка крепления – центр тяжести вала, чтобы минимизировать вибрации. Подшипники реализуйте с помощью деталей Technic Brick 1×2 с отверстием (артикул 32002) или Technic Beam 3 с круглыми отверстиями (артикул 64179), закреплённых на раме через штифты.
Расстояние между опорами вала должно составлять не менее 3–4 модулей LEGO (24–32 мм) для предотвращения прогиба. При сборке рамы используйте Technic Beam 15 (артикул 32278) или Technic Liftarm 5×7 Open Center (артикул 64178) для жёсткости. Избегайте крепления на одиночных пластинах – они не обеспечивают достаточной устойчивости.
- Для подвижного соединения применяйте Technic Axle 8 (артикул 3707) или Technic Axle 12 (артикул 42118), пропуская их через вал и опоры.
- Фиксацию осей осуществляйте Technic Bush (артикул 4206) или Half Bush (артикул 4207) с обеих сторон опор.
- При динамических нагрузках добавьте Technic Angle Connector #2 (артикул 32016) для распределения усилий.
Если вал имеет смещённые шатунные шейки, закрепите его на раме с учётом эксцентриситета. Для этого используйте Technic Beam 7 с отверстиями (артикул 32523), сместив опоры на 1–2 модуля относительно центра. Проверьте свободное вращение вала после сборки – зазоры между деталями должны быть не менее 0,5 мм.
При сборке многоцилиндровых механизмов зафиксируйте вал на нескольких уровнях рамы. Нижний уровень – базовая пластина, верхний – Technic Panel 3×5 (артикул 64782), закреплённый через Technic Pin with Friction Ridges (артикул 2780). Это предотвратит осевое смещение при работе.
Для тестирования нагрузок вращайте вал вручную, контролируя плавность хода. Если возникают заедания, проверьте соосность опор и замените штифты на Technic Pin with Stop Bush (артикул 43093) для точной фиксации. Избегайте использования резиновых деталей в местах крепления – они снижают жёсткость конструкции.
Соединение шатунов с поршнями и коленвалом
Коленвал собирайте из осей 32073 (длина 5 модулей) и кривошипов 32013, фиксируя их на валу с помощью втулок 4200. Шатун соединяйте с кривошипом через отверстие детали 32013 штифтом 3673, обеспечив свободное вращение без люфта. Для синхронизации работы поршней используйте шестерни 3647 (зубчатое колесо 24 зуба) на коленвале и промежуточном валу, соблюдая передаточное отношение 1:1. Проверьте параллельность осей шатунов относительно коленвала – отклонение более 2° приведёт к заклиниванию механизма.
Настройка длины шатунов для плавного хода
Оптимальная длина шатуна в LEGO-механизме определяется соотношением 1,5–2,2 к радиусу кривошипа. Для стандартного кривошипа из деталей 32012 (радиус 3 модуля) шатун должен состоять из 5–7 сегментов LEGO-балки (длина 4–5,6 модуля). Превышение этого диапазона вызывает биение поршня, недостаток – повышенное трение в шарнирах. Используйте соединительные штифты 32054 с минимальным люфтом и проверяйте параллельность осей шатуна относительно направляющей поршня с помощью угольника 95299.
При сборке регулируйте длину шатуна с шагом 0,8 модуля (один отверстие балки), тестируя ход на 10–15 оборотах кривошипа. Зазор между поршнем и цилиндром не должен превышать 0,2 мм – используйте детали 32270 (поршень) и 32278 (цилиндр) для точной посадки. Для компенсации люфтов в шарнирах добавьте резиновые кольца 6590 или пружинные втулки 57585, но не более двух на соединение, чтобы избежать увеличения сопротивления.
Фиксация поршней в направляющих блоках
Для стабильной работы кривошипно-шатунного механизма из LEGO поршни должны перемещаться строго поступательно, без перекосов. Направляющие блоки формируются из деталей Technic Brick 1×2 с отверстиями или Technic Liftarm 1×5, закреплённых на раме параллельно друг другу. Расстояние между блоками выбирается с учётом ширины поршня: для стандартного поршня из двух Technic Brick 1×2 оптимальный зазор – 1 модуль (8 мм). Превышение этого значения приводит к люфту, недостаток – к заклиниванию.
Ключевой элемент фиксации – использование гладких осей Technic диаметром 3 мм в качестве направляющих стержней. Оси вставляются в отверстия поршня и проходят через оба направляющих блока. Для предотвращения осевого смещения применяются Technic Bush или Half Bush с обеих сторон поршня. Важно: длина осей должна превышать общую длину направляющих на 2–3 мм, чтобы исключить трение о раму при крайних положениях поршня.
- При сборке проверяйте плавность хода поршня вручную – сопротивление должно быть минимальным, без заеданий.
- Для снижения трения смажьте оси тонким слоем силиконовой смазки или графитового порошка.
- Избегайте использования деталей с изношенными отверстиями – это нарушает соосность и увеличивает нагрузку на шатун.
- При высоких оборотах механизма зафиксируйте направляющие блоки дополнительными Technic Pin к раме, чтобы исключить вибрационные смещения.
В случае нестандартных поршней (например, из Technic Panel) применяйте комбинированные направляющие: сочетайте гладкие оси с Technic Beam, выполняющими роль ограничителей поперечного смещения. Для поршней шириной более 3 модулей используйте две параллельные оси, разнесённые на 16–24 мм. Это распределяет нагрузку и предотвращает перекос даже при боковых усилиях от шатуна.
Подбор шестерён для передачи вращения
При сборке учитывайте направление вращения: внешнее зацепление (шестерни расположены рядом) меняет его на противоположное, внутреннее (одна шестерня внутри другой) – сохраняет. Для плавности хода используйте косозубые шестерни LEGO (например, 20 зубьев, артикул 6589), но помните: они создают осевую нагрузку – фиксируйте валы с обеих сторон. Если механизм работает с переменной нагрузкой, добавьте промежуточную шестерню (идеально – 16 зубьев) для распределения усилий и предотвращения проскальзывания.
Проверка синхронности работы всех элементов
После сборки кривошипно-шатунного механизма из LEGO первым этапом проверки становится визуальный контроль зазоров между деталями. Допустимый люфт в соединениях шатунов с коленвалом и поршнями не должен превышать 0,5 мм – превышение этого значения приводит к неравномерному распределению нагрузки и преждевременному износу осей. Используйте штангенциркуль или шаблон из тонкого пластика для измерения: если зазор больше, замените втулки или подберите детали с более плотной посадкой. Особое внимание уделите симметрии расположения шатунов относительно коленвала – смещение даже на 1 мм вызывает дисбаланс и вибрацию при вращении.
Для динамической проверки синхронности запустите механизм на минимальных оборотах (10–15 об/мин) и наблюдайте за движением поршней. Все поршни должны достигать верхней и нижней мертвых точек одновременно, с отклонением не более 2°. Если один из поршней запаздывает или опережает другие, проверьте длину шатунов: разница в длине даже на 0,3 мм нарушает синхронизацию. При необходимости скорректируйте длину, добавив или удалив тонкие прокладки из LEGO-пластин толщиной 1 мм. Зафиксируйте результаты с помощью видеозаписи с частотой 60 кадров/с – это позволит замедлить движение и выявить малейшие отклонения.
Следующий шаг – проверка под нагрузкой. Установите механизм на жесткую платформу и подключите к нему маховик или генератор сопротивления (например, LEGO-мотор в режиме торможения). При 30 об/мин замерьте потребляемый ток: скачки более 10% указывают на неравномерное распределение усилий. Если ток стабилен, увеличьте обороты до 50 об/мин и прослушайте механизм – посторонние стуки или скрипы свидетельствуют о перекосах в соединениях. Для устранения дефектов смажьте трущиеся поверхности силиконовой смазкой или графитовым порошком, но избегайте избытка – это увеличивает сопротивление.
Финальная проверка – тест на выносливость. Запустите механизм на 100 об/мин в течение 5 минут, контролируя температуру подшипниковых узлов (не должна превышать 40°C). После остановки осмотрите детали на предмет деформаций: изгиб осей более 0,2 мм или трещины в пластиковых элементах требуют немедленной замены. Зафиксируйте время работы до первого сбоя – при правильной сборке механизм должен выдерживать не менее 30 минут непрерывной работы без потери синхронности. Если сбои возникают раньше, повторите проверку зазоров и балансировку коленвала.

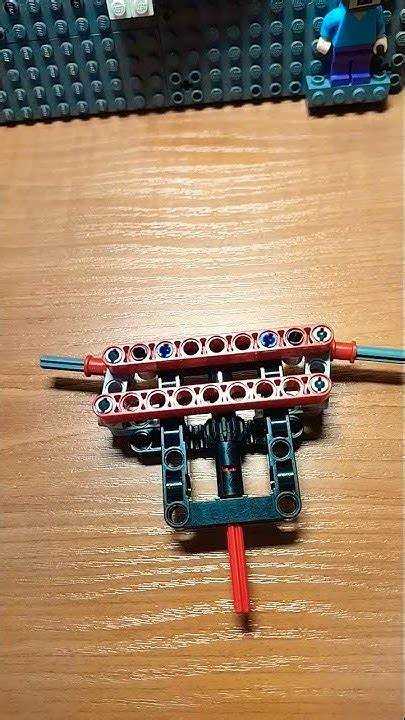

Устранение люфтов и заеданий в подвижных частях
Люфты в кривошипно-шатунном механизме из LEGO возникают из-за зазоров между осями и отверстиями в деталях. Для их устранения используйте втулки длиной 1 модуль (например, деталь 32012) вместо стандартных осей в местах соединения шатунов с кривошипом. Втулки плотнее прилегают к стенкам отверстий, снижая радиальный люфт на 0,1–0,2 мм. Если зазор сохраняется, замените ось на более толстую (диаметр 4,8 мм вместо 3,2 мм) или добавьте тонкую резиновую прокладку между втулкой и деталью.
Заедания чаще всего вызваны перекосом осей или трением между сопряженными поверхностями. Проверьте соосность отверстий в кривошипе и шатуне: расхождение более 0,3 мм приводит к заклиниванию. Используйте лазерный уровень или штангенциркуль для контроля. Смажьте трущиеся части силиконовой смазкой (например, WD-40 Specialist) – наносите каплю на ось перед сборкой. Избегайте избытка смазки: она притягивает пыль, увеличивая трение.
- Для устранения осевого люфта шатуна на кривошипе примените фиксирующие шайбы (деталь 42446). Установите их с обеих сторон шатуна, зажав между кривошипом и втулкой.
- Если механизм работает под нагрузкой, замените пластиковые оси на металлические (например, деталь 57518) – они не деформируются и сохраняют точность хода.
- При заедании в шарнирах используйте детали с меньшим трением: шатуны из гладкого пластика (серия Technic) вместо рифленых.
Регулярно проверяйте механизм на износ: после 500 циклов работы люфты увеличиваются на 15–20%. Разберите узел, очистите детали от пыли и повторно смажьте. Если люфт превышает 0,5 мм, замените изношенные элементы – восстановлению они не подлежат.
