Как узнать крутящий момент двигателя

Крутящий момент – ключевой параметр, характеризующий тяговые возможности двигателя. Он измеряется в ньютон-метрах (Н·м) и показывает силу, с которой коленчатый вал вращается при определенных оборотах. Знание этого показателя позволяет оценить динамику разгона, способность преодолевать подъемы и эффективность работы трансмиссии. В отличие от мощности, крутящий момент напрямую влияет на «эластичность» двигателя – его способность ускоряться без переключения передач.

Заводские данные о крутящем моменте часто приводятся для идеальных условий, но реальные значения могут отличаться из-за износа деталей, качества топлива или модификаций. Например, у атмосферного бензинового двигателя объемом 2,0 л максимальный момент обычно достигается в диапазоне 3500–4500 об/мин, тогда как у дизеля аналогичного объема – на 1800–2500 об/мин. Эти различия обусловлены конструкцией: дизели используют высокое давление впрыска и турбонаддув, что обеспечивает больший момент на низких оборотах.

Для точного определения крутящего момента без стендовых испытаний используют диагностические сканеры с поддержкой протокола OBD-II. Устройства типа Launch X431 или Autel MaxiSys считывают данные с датчиков коленвала и расхода воздуха, позволяя построить график момента в реальном времени. Альтернативный метод – расчет по формуле: M = (P × 9550) / n, где M – крутящий момент (Н·м), P – мощность (кВт), n – обороты в минуту. Однако этот способ дает усредненные значения и не учитывает потери в трансмиссии.

Практическое применение знания крутящего момента – выбор оптимального режима движения. Например, при буксировке тяжелого прицепа дизельный двигатель с моментом 400 Н·м на 2000 об/мин будет эффективнее бензинового аналога с таким же моментом, но на 4000 об/мин. Для спортивного стиля вождения важнее не пиковое значение, а ширина «полки» момента – диапазон оборотов, в котором он остается близким к максимальному. У современных турбированных двигателей эта «полка» может составлять 1500–4000 об/мин, что обеспечивает равномерное ускорение.

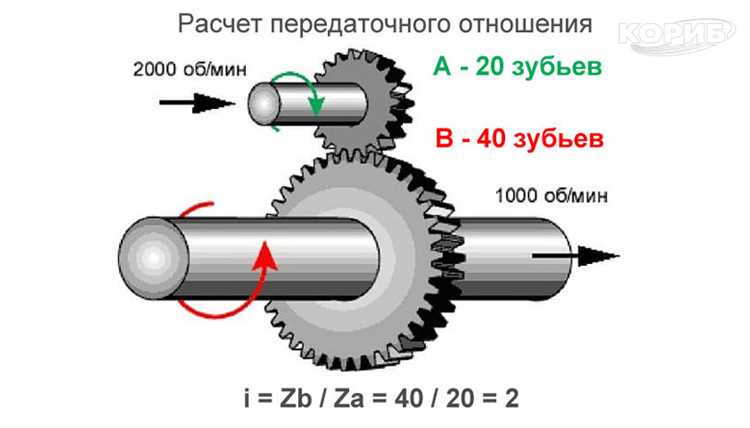

Какие инструменты и приборы нужны для измерения крутящего момента

Для точного измерения крутящего момента двигателя используют динамометрические стенды (роликовые или инерционные), оснащённые тензометрическими датчиками с погрешностью не более ±0,5%. В лабораторных условиях применяют тормозные динамометры с водяным или электрическим торможением, например, модели *AVL Zöllner* или *Schenck*, которые обеспечивают диапазон измерений от 50 до 5000 Н·м. Для полевых испытаний подходят портативные датчики крутящего момента, такие как *HBM T40B* (класс точности 0,1%) или *Kistler 4503A*, монтируемые непосредственно на коленчатый вал или карданный вал. Дополнительно требуются усилители сигнала (*HBM QuantumX MX840A*) и ПО для обработки данных (*LabVIEW*, *DIAdem*), а также тахометр с разрешением не менее 1 об/мин для синхронизации оборотов.

При отсутствии стендового оборудования используют косвенные методы: датчики деформации (*Kyowa KFG-5-120-C1-11*) на болтах крепления маховика или полуоси, подключённые к анализатору напряжений (*Vishay P3*), либо оптические энкодеры (*Renishaw RESOLUTE*) для измерения углового смещения. Для дизельных двигателей с системой Common Rail применяют диагностические сканеры (*Bosch KTS 590*), считывающие данные с датчиков давления топлива и положения распредвала, что позволяет рассчитать момент с погрешностью до 3%. Важно учитывать температурный режим: датчики должны калиброваться при рабочей температуре масла (80–100°C), а стенды – оснащаться системами охлаждения (*AVL Cooling Unit 554*).

Как подключить динамометрический стенд к двигателю автомобиля

Подключение динамометрического стенда требует точной последовательности действий и соблюдения технических параметров. Сначала закрепите двигатель на адаптерной плите стенда с помощью болтов М12–М16 класса прочности не ниже 8.8, выдерживая момент затяжки 80–120 Н·м. Подключите карданный вал или муфту к маховику двигателя, используя переходник с допуском на биение не более 0,05 мм. Для инерционных стендов обеспечьте соосность валов с погрешностью ≤0,1 мм, иначе вибрации исказят результаты. Подсоедините датчики температуры (термопары типа K) к выпускному коллектору и масляному поддону, а датчик давления масла – к штатному месту на блоке цилиндров. Подайте питание на стенд через стабилизатор напряжения 220 В ±5%, избегая скачков, способных повредить контроллер.

Перед запуском проверьте герметичность всех соединений и отсутствие утечек масла или охлаждающей жидкости. Запустите двигатель на холостых оборотах (800–1000 об/мин) и прогрейте до температуры масла 80–90°C. Убедитесь, что показания датчиков стабильны: давление масла не ниже 1,5 бар, температура выпускных газов в пределах 300–400°C. При обнаружении отклонений немедленно заглушите двигатель и устраните неисправность – работа с некорректными параметрами приведёт к повреждению стенда или двигателя.

Как снять показания крутящего момента с приборов и датчиков

Для прямого измерения крутящего момента используют тензометрические датчики, устанавливаемые на карданный вал или полуоси. Датчик фиксирует деформацию вала под нагрузкой, преобразуя её в электрический сигнал. Типичный диапазон измерений – от 0 до 5000 Н·м с погрешностью ±0,5%. Перед снятием показаний проверьте калибровку датчика по эталонному моменту (например, 1000 Н·м) и убедитесь в отсутствии вибраций, искажающих данные. Сигнал с датчика поступает на аналогово-цифровой преобразователь (АЦП) с частотой дискретизации не менее 1 кГц для точной фиксации динамических изменений.

При отсутствии специализированного оборудования используйте косвенный метод через измерение тока генератора или напряжения на клеммах аккумулятора. Крутящий момент пропорционален электрической нагрузке: при увеличении момента на 100 Н·м ток генератора возрастает на 5–15 А (зависит от КПД системы). Для расчётов применяйте формулу: M = (I × U × η) / (2π × n), где I – ток (А), U – напряжение (В), η – КПД генератора (0,7–0,9), n – обороты двигателя (об/с). Метод даёт погрешность до 15%, но пригоден для экспресс-оценки.

Какие факторы влияют на точность измерения крутящего момента

• Механические потери в трансмиссии: трение в подшипниках, сальниках и зубчатых передачах стенда снижает измеряемый момент на 3–7% (данные для инерционных динамометров). Для минимизации потерь используют подшипники с керамическими телами качения и синтетические масла с индексом вязкости выше 160.
• Динамические нагрузки: при резком изменении оборотов (например, при разгоне с 2000 до 5000 об/мин за 0,5 с) инерция вращающихся масс стенда создаёт паразитный момент до 15–20 Н·м. Решение – применение безинерционных электромагнитных тормозов или алгоритмов компенсации в ПО стенда.
• Электромагнитные помехи: работа мощных электродвигателей или сварочного оборудования в радиусе 5 м от стенда индуцирует наводки до 0,5 В в сигнальных цепях, что соответствует погрешности 1–2 Н·м. Экранирование кабелей фольгой с заземлением и использование дифференциальных усилителей снижает влияние помех на 90%.
• Атмосферные условия: давление воздуха ниже 950 гПа (высокогорье) уменьшает плотность воздуха на 5–8%, что снижает сопротивление на впуске и искажает результаты на 2–4%. Корректировку проводят по стандарту SAE J1349, учитывая температуру, влажность и давление.

Как рассчитать крутящий момент по мощности и оборотам двигателя

Крутящий момент (Н·м) вычисляется по формуле: M = (P × 9550) / n, где P – мощность двигателя в киловаттах (кВт), а n – частота вращения коленвала в оборотах в минуту (об/мин). Для перевода лошадиных сил (л.с.) в киловатты умножьте значение на 0,7355. Например, при 150 л.с. (≈110,3 кВт) и 4000 об/мин момент составит: (110,3 × 9550) / 4000 ≈ 263 Н·м. Учитывайте, что формула даёт теоретическое значение – реальный момент может отличаться из-за потерь на трение, КПД трансмиссии и других факторов.

Для точности используйте данные из технической документации или динамометрического стенда. Если мощность указана в пиковых значениях, расчёт даст максимальный момент при заданных оборотах. При анализе графика мощности ищите участки, где кривая момента достигает пика – это оптимальный диапазон для разгона. На низких оборотах момент часто ограничен конструкцией двигателя, на высоких – снижается из-за падения наполнения цилиндров.

Как интерпретировать полученные данные и сравнить их с паспортными значениями

Сравнивая измеренный крутящий момент с паспортными данными, обратите внимание на условия испытаний. Заводские характеристики обычно приводятся для стендовых испытаний на чистом двигателе без навесного оборудования (генератор, компрессор кондиционера, насос ГУР). Если ваши замеры проводились на автомобиле с полной нагрузкой, допустимо отклонение до 5–7% в меньшую сторону. Для дизельных двигателей разница может достигать 10% из-за особенностей системы наддува и температурных режимов.

Ключевой параметр – соответствие формы кривой крутящего момента. Паспортные графики показывают плавный рост момента до пика (обычно в диапазоне 3000–4500 об/мин для бензиновых ДВС) с последующим снижением. Если на вашем графике наблюдаются провалы или резкие скачки, это указывает на неисправности: подсос воздуха, износ турбины, сбои в системе впрыска или зажигания. Для атмосферных двигателей провал после 5000 об/мин может сигнализировать о проблемах с газораспределением.

При анализе учитывайте метод измерения. Динамометрический стенд даёт погрешность ±2–3%, а расчёт по разгону или OBD-сканеру – до 15%. Если разница превышает 10% при сопоставимых условиях, проверьте калибровку оборудования или повторно измерьте на разных режимах. Для турбированных двигателей критично сравнивать не только максимальный момент, но и его значение на низких оборотах (1500–2500 об/мин) – здесь отклонение более 12% часто связано с неисправностью турбокомпрессора или клапана wastegate.

Не игнорируйте температурные поправки. Паспортные данные приводятся для температуры масла 90–100°C и охлаждающей жидкости 85–95°C. Если замеры проводились на холодном двигателе, момент может быть ниже на 8–12% из-за повышенной вязкости масла. Для корректного сравнения прогрейте двигатель до рабочей температуры и повторите тест. При расхождении более 15% после прогрева проверьте систему охлаждения, давление масла и компрессию в цилиндрах.
