Какие щупы лучше брать для настройки клапанов

Регулировка тепловых зазоров клапанов – процедура, требующая точности до сотых долей миллиметра. Ошибка в 0,02 мм может привести к стуку клапанов, потере компрессии или преждевременному износу распредвала. Стандартные наборы щупов из автомагазинов часто не обеспечивают нужной точности: их пластины могут иметь отклонения по толщине, а маркировка – не соответствовать реальным значениям. Для профессиональной работы необходимы инструменты с погрешностью не более ±0,005 мм и износостойким покрытием.

Лидером среди механиков считаются щупы Feeler Gauge от Mitutoyo. Японский производитель гарантирует точность ±0,002 мм для пластин толщиной от 0,03 до 1,0 мм. Пластины изготовлены из закалённой нержавеющей стали с хромированным покрытием, устойчивым к коррозии и механическим повреждениям. Наборы поставляются в жёстких футлярах с индивидуальными ячейками для каждой пластины, что исключает деформацию при хранении. Единственный недостаток – высокая цена, но для мастерских, обслуживающих японские и европейские двигатели, это оправданная инвестиция.

Для бюджетного сегмента оптимальны щупы ABN 6718. Американский бренд предлагает наборы с пластинами толщиной от 0,04 до 0,8 мм, калиброванными с точностью ±0,01 мм. Пластины имеют матовую поверхность, снижающую блики при работе, и маркировку с лазерной гравировкой, которая не стирается со временем. В отличие от дешёвых аналогов, ABN использует сталь AISI 301 с твёрдостью 50–55 HRC, что продлевает срок службы инструмента. Наборы комплектуются удобным держателем, позволяющим извлекать пластины одной рукой.

При работе с двигателями ВАЗ и старыми иномарками (например, Mercedes M102) часто требуются нестандартные зазоры. В таких случаях незаменимы щупы Kraftwerk 8020 с расширенным диапазоном толщин – от 0,02 до 2,0 мм. Немецкий производитель использует сталь с титановым напылением, что увеличивает износостойкость в 3–4 раза по сравнению с обычными щупами. Пластины имеют скошенные края для удобного введения между клапаном и коромыслом, а их поверхность обработана антифрикционным составом, предотвращающим задиры.

Для диагностики износа распредвала и коромысел подходят щупы с гибкими пластинами, например, Lisle 20200. Американский инструмент оснащён пластинами толщиной 0,05–0,5 мм из пружинной стали, которые легко изгибаются, повторяя неровности поверхности. Это позволяет оценить не только зазор, но и равномерность прилегания клапана. Пластины имеют цветовую маркировку по толщине, что ускоряет подбор нужного размера. Инструмент поставляется в компактном чехле с магнитной застёжкой, удобном для переноски в кармане спецовки.

При выборе щупов обращайте внимание на следующие параметры: материал пластин (нержавеющая сталь с закалкой не ниже 45 HRC), способ маркировки (лазерная гравировка долговечнее краски), наличие защитного покрытия (хром или титан предотвращают коррозию). Избегайте наборов с пластинами толщиной менее 0,03 мм – они легко деформируются и теряют точность. Для двигателей с гидрокомпенсаторами (например, BMW N52) щупы не требуются, но при их отсутствии регулировка зазоров становится невозможной.

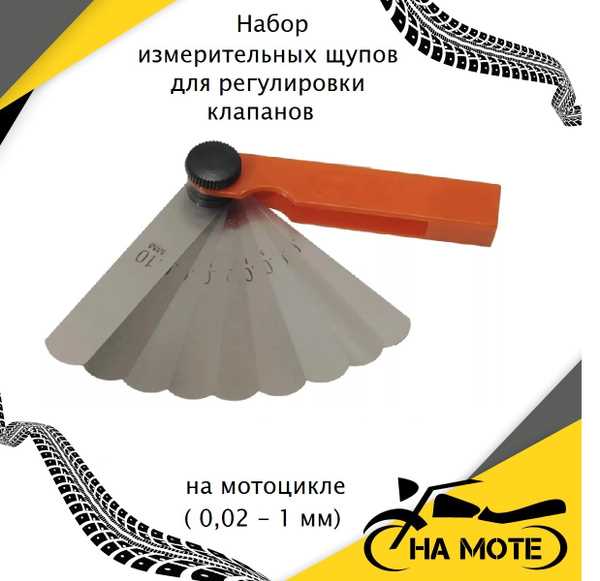

Как выбрать толщину щупа в зависимости от зазора клапанов

Толщина щупа напрямую зависит от допустимого зазора, указанного в технической документации двигателя. Производители приводят значения в миллиметрах или дюймах с точностью до сотых долей. Например, для ВАЗ-2108 зазор впускных клапанов составляет 0,20 мм, выпускных – 0,35 мм. Щуп должен входить в зазор с лёгким сопротивлением, но без заклинивания.

При выборе щупа учитывайте не только номинальное значение, но и допустимый диапазон отклонений. Если зазор указан как 0,20±0,05 мм, потребуются щупы толщиной 0,15 мм, 0,20 мм и 0,25 мм. Первый проверяет нижний предел, второй – номинал, третий – верхний. Использование только одного щупа не даст полной картины.

Для двигателей с гидрокомпенсаторами щупы не применяются – зазор регулируется автоматически. Однако в моторах без них (например, старые модели Toyota 4A-FE или Honda D-series) точность выбора критична. Ошибка даже в 0,02 мм может привести к стуку клапанов или прогару седла.

• 0,05–0,15 мм – микрозазоры, характерные для высокооборотистых моторов (например, мотоциклетные двигатели). Требуют прецизионных щупов с шагом 0,01 мм.
• 0,20–0,30 мм – стандартные зазоры для большинства бензиновых атмосферных двигателей легковых автомобилей.
• 0,35–0,50 мм – увеличенные зазоры для дизелей или форсированных бензиновых агрегатов (например, Subaru EJ25).

Щупы толщиной менее 0,10 мм легко деформируются при неаккуратном использовании. Для таких случаев лучше применять наборы с защитными пластинами или цифровые измерители. При работе с зазорами свыше 0,40 мм удобнее использовать ленточные щупы – они гибче и точнее повторяют форму поверхности.

Перед регулировкой прогрейте двигатель до рабочей температуры (70–90°C), затем дайте ему остыть 10–15 минут. Зазоры на холодном и горячем моторе отличаются на 0,02–0,05 мм. Если в мануале указаны значения для «холодного» состояния, измеряйте сразу после остановки, не дожидаясь полного остывания.

Не используйте щупы с заусенцами или следами коррозии – они искажают показания. Храните набор в сухом месте, смазав тонким слоем масла. Перед каждым применением протирайте щупы безворсовой салфеткой. Для проверки точности сравните показания с микрометром – расхождение не должно превышать 0,01 мм.

Сравнение стальных и латунных щупов по точности и долговечности

Стальные щупы изготавливаются из закалённой инструментальной стали (например, марки У8А или 65Г) с твёрдостью 58–62 HRC. Это обеспечивает минимальный износ при многократном использовании – до 5000 циклов измерений без заметной потери точности. Латунные щупы (обычно из сплава Л63) мягче (80–100 HB) и деформируются уже после 500–800 применений, особенно при работе с тугими клапанными зазорами. Однако сталь склонна к коррозии при контакте с маслами и топливными парами, что требует хранения в сухом месте или с защитным покрытием.

Точность измерений у стальных щупов выше за счёт жёсткости материала: отклонение толщины не превышает ±0,005 мм даже после длительной эксплуатации. Латунь, будучи пластичной, может «запоминать» форму при сильном нажиме, что приводит к систематической погрешности до ±0,01 мм. Для двигателей с допусками зазоров 0,15–0,30 мм это не критично, но при регулировке высокооборотных моторов (например, Honda B-series с зазорами 0,08–0,12 мм) стальные щупы предпочтительнее.

Латунные щупы выигрывают в ситуациях, где важна деликатность: они не царапают поверхности клапанов и сёдел, что актуально для алюминиевых головок блока цилиндров. Стальные аналоги могут оставлять микрориски, ускоряя износ пар трения. Кроме того, латунь не намагничивается, что исключает прилипание металлической стружки – проблема, характерная для стальных щупов при работе в запылённых условиях.

Выбор зависит от условий эксплуатации: для профессионального использования с частыми регулировками (СТО, гоночные команды) оптимальны стальные щупы с антикоррозийным покрытием. Для периодического обслуживания (раз в 20–30 тыс. км) или работы с деликатными деталями подойдут латунные. При покупке обращайте внимание на сертификаты калибровки: качественные щупы проходят проверку на соответствие ГОСТ 882-75 или ISO 9001.

Обзор топ-5 производителей щупов для профессионального использования

Профессиональные механики выбирают щупы, которые гарантируют точность измерений и долговечность. Среди лидеров рынка выделяются пять брендов, чья продукция проверена временем и условиями эксплуатации.

1. Mitutoyo (Япония)

• Точность измерений: ±0,001 мм для моделей серии 516-120.
• Материал: нержавеющая сталь с антикоррозийным покрытием, устойчивым к маслам и топливу.
• Особенности: лазерная гравировка шкалы, эргономичные ручки из пластика с резиновыми вставками.
• Рекомендация: идеальны для двигателей с прецизионными допусками (например, Toyota 2JZ-GTE, BMW N54).

2. Starrett (США)

• Диапазон толщин: от 0,02 до 1,0 мм в наборах по 25–32 щупа.
• Конструкция: закалённая сталь с полированной поверхностью, снижающей трение при введении между клапаном и коромыслом.
• Преимущество: наборы серии 467 комплектуются футляром с магнитным замком, предотвращающим потерю щупов.
• Применение: часто используются в автоспорте (NASCAR, WRC) благодаря стабильности показаний при вибрациях.

3. Gedore (Германия)

• Особенность: щупы с цветовой маркировкой толщин (например, 0,05 мм – синий, 0,1 мм – красный).
• Прочность: выдерживают до 10 000 циклов измерений без деформации (данные испытаний TÜV).
• Аксессуары: в линейке есть щупы с гибкими лезвиями для труднодоступных мест (модели 89/10).
• Целевая аудитория: сервисные центры Mercedes-Benz и Volkswagen, где требуется соответствие стандартам VAG.

4. Insize (Китай)

• Соотношение цена/качество: набор из 32 щупов (0,02–1,0 мм) стоит в 2–3 раза дешевле аналогов Mitutoyo.
• Точность: погрешность ±0,002 мм для толщин до 0,5 мм.
• Недостаток: менее устойчивы к агрессивным средам (например, к синтетическим маслам с высоким содержанием присадок).
• Когда выбирать: для регулярного обслуживания бюджетных двигателей (Kia/Hyundai Gamma, Renault K4M).

5. Facom (Франция)

• Инновации: щупы с тефлоновым покрытием (серия 111), снижающим износ на 40% по сравнению со стальными аналогами.
• Комплектация: наборы включают щуп-шаблон для проверки зазоров в свечных колодцах.
• Надёжность: гарантия 5 лет на модели из нержавеющей стали (артикул 111.10).
• Для кого: профессиональные СТО, работающие с французскими и итальянскими двигателями (Peugeot EP6, Fiat Multiair).

Выбор производителя зависит от специфики задач. Mitutoyo и Starrett – для максимальной точности, Gedore и Facom – для универсальности и долговечности, Insize – для экономичных решений без критического снижения качества.

Техника работы со щупами при регулировке клапанов на разных двигателях

На рядных 4-цилиндровых двигателях (например, ВАЗ-2108 или Toyota 4A-FE) щуп вводят между кулачком распредвала и толкателем при положении поршня в ВМТ такта сжатия. Для точности используют щупы толщиной 0,15–0,25 мм с шагом 0,02 мм – допуск зазора на впуске обычно 0,15–0,20 мм, на выпуске 0,20–0,25 мм. Перед измерением очищают поверхности от масла и нагара: даже тонкая пленка смазки может завысить показания на 0,03–0,05 мм. Если щуп проходит с легким сопротивлением (ощущается «закусывание»), зазор в норме; свободное скольжение указывает на необходимость регулировки.

На V-образных двигателях (например, ЗМЗ-406 или Ford 5.4L Triton) техника усложняется из-за разной геометрии головок и углового расположения распредвалов. Для левого и правого ряда цилиндров зазоры часто отличаются: на впуске 0,25–0,30 мм, на выпуске 0,30–0,35 мм. Щуп подбирают с учетом температурного расширения – на горячем двигателе зазор уменьшается на 0,02–0,04 мм. При регулировке на холодную используют щупы с поправкой: например, для ЗМЗ-406 номинал 0,30 мм на впуске корректируют до 0,27 мм. Ключевой момент – фиксация распредвала: на двигателях с гидрокомпенсаторами (например, Honda J35) перед измерением проворачивают коленвал на 2–3 оборота, чтобы компенсаторы «упали» в рабочее положение.

На дизельных двигателях (например, Cummins ISF2.8 или Mercedes OM617) требования к точности выше из-за высоких нагрузок. Зазоры на впуске составляют 0,20–0,25 мм, на выпуске 0,30–0,40 мм – щупы выбирают с шагом 0,01 мм. Перед измерением проверяют износ кулачков: при выработке более 0,05 мм щуп будет давать ложные показания. На двигателях с механическим ТНВД (например, ЯМЗ-236) регулировку проводят только на холодную, так как нагрев топливной аппаратуры влияет на фазы газораспределения. Для проверки используют два щупа: один номинальной толщины, второй на 0,02 мм толще – если второй не проходит, зазор в допуске.

Типичные ошибки при измерении зазоров и как их избежать

Первая ошибка – работа с непрогретым двигателем. Зазоры клапанов измеряются при строго определённой температуре: для большинства бензиновых моторов это 20–25°C, для дизелей – 15–20°C. Измерение на холодном двигателе даёт завышенные значения, на горячем – заниженные. Например, у ВАЗ-2108 разница между холодным и горячим зазором может достигать 0,05 мм, что критично для точной регулировки. Всегда сверяйтесь с мануалом: у некоторых двигателей (например, Toyota 3S-FE) зазоры указываются только для холодного состояния.

Использование щупа неподходящей толщины – вторая распространённая проблема. Стандартные наборы щупов часто содержат пластины с шагом 0,05 мм, но для современных двигателей требуется точность до 0,01–0,02 мм. Например, у моторов Honda K20/K24 допуск составляет ±0,02 мм, и щуп 0,20 мм может показаться «впритирку», хотя реальный зазор – 0,18 мм. Решение: приобретите набор с шагом 0,01 мм (например, Mitutoyo 184-101) или используйте микрометр для калибровки щупов перед работой.

Неправильное положение распредвала – третья ошибка, ведущая к неверным измерениям. Зазоры измеряются только в положении, когда кулачок распредвала направлен строго вверх (для верхнеклапанных моторов) или вниз (для нижнеклапанных). Если поршень находится в ВМТ такта сжатия, но кулачок слегка нажимает на рокер, зазор будет искусственно увеличен. У двигателей с гидрокомпенсаторами (например, BMW N52) ошибка в положении распредвала может привести к повреждению клапана при попытке регулировки. Проверяйте метки ГРМ и используйте индикатор часового типа для контроля хода клапана.

Игнорирование износа деталей ГРМ – четвёртая ошибка. Изношенные рокеры, толкатели или сёдла клапанов искажают показания щупа. Например, при износе наконечника рокера на 0,1 мм зазор может казаться нормальным, хотя фактически он меньше на ту же величину. Перед регулировкой проверьте биение распредвала (допуск – не более 0,03 мм), люфт в подшипниках и состояние поверхностей контакта. У двигателей с большим пробегом (свыше 150 тыс. км) рекомендуется замена рокеров или толкателей, если их износ превышает 0,05 мм.

Неправильная техника введения щупа приводит к погрешностям. Щуп должен входить в зазор с лёгким сопротивлением, но без перекоса. Если пластина входит слишком свободно или с усилием, зазор не соответствует номиналу. Например, у дизельных двигателей Cummins ISF 2.8 зазор впускных клапанов составляет 0,30 мм, но при перекосе щупа может казаться 0,25 мм. Техника: вводите щуп под углом 90° к оси клапана, слегка покачивая его для равномерного распределения масляной плёнки.

Отсутствие контроля за повторяемостью измерений – шестая ошибка. Зазоры нужно измерять минимум дважды: до и после поворота коленвала на 360°. Разница в показаниях указывает на неравномерный износ деталей или ошибку в положении распредвала. Например, у двигателя ЗМЗ-406 разница в зазорах одного цилиндра более 0,03 мм свидетельствует о проблемах с распредвалом или направляющими клапанов. Фиксируйте результаты в таблице:

Последняя ошибка – пренебрежение чистотой рабочей зоны. Пыль, стружка или остатки масла на поверхности клапана или щупа искажают результаты. Например, частица размером 0,01 мм может сделать зазор 0,20 мм фактически 0,19 мм. Перед измерением очищайте детали безворсовой салфеткой и обезжиривателем (например, Loctite 7063). Щупы храните в чехле и протирайте перед каждым использованием. Для двигателей с прямым впрыском (например, Volkswagen EA211) особое внимание уделяйте чистоте направляющих клапанов – масляные отложения там могут достигать 0,05 мм.

Уход и хранение щупов для сохранения точности измерений

После каждого использования протирайте щупы безворсовой тканью, смоченной в спирте (изопропиловом, концентрацией не менее 90%). Остатки масла, нагара или металлической пыли искажают показания на 0,01–0,03 мм, что критично для зазоров в 0,15–0,40 мм. Избегайте абразивных материалов – даже микроцарапины на поверхности щупа увеличивают погрешность до 0,05 мм. Храните инструмент в заводском чехле или пластиковом пенале с силикагелевым пакетом: влажность выше 60% вызывает коррозию, особенно у стальных щупов с покрытием из нитрида титана.

Проверяйте калибровку щупов каждые 50 регулировок или раз в 3 месяца. Используйте эталонные меры длины класса точности 1 (например, набор КМД-1) – допустимое отклонение не должно превышать ±0,005 мм. При обнаружении износа (заусенцы, неровности кромок) замените щуп: восстановление шлифовкой нарушает параллельность граней. Для щупов из нержавеющей стали (марки AISI 420 или аналогов) допустим легкий полироль на основе оксида алюминия, но не чаще раза в год.

Не допускайте перегибов и механических нагрузок. Храните наборы в горизонтальном положении, избегая провисания отдельных пластин – деформация на 1° меняет эффективную толщину щупа на 0,02 мм при длине 100 мм. Температурный режим хранения: от +5°C до +35°C. При работе в условиях низких температур (ниже 0°C) выдержите щупы в помещении 30 минут перед использованием – термическое сжатие материала вносит погрешность до 0,01 мм на каждые 10°C разницы.
