На Ивеко 70С15 предохранитель звукового сигнала расположен в блоке предохранителей под капотом, в моторном отсеке. Конкретное место – правый боковой блок, установленный на пластиковом кронштейне рядом с аккумуляторной батареей. В большинстве случаев это предохранитель на 10 А, обозначенный в схеме как F3 или Horn, в зависимости от года выпуска и модификации.
Для доступа к блоку снимите защитную крышку, зафиксированную защёлками. На внутренней стороне крышки или в руководстве по эксплуатации найдите схему расположения предохранителей – искомый элемент обычно находится во втором или третьем ряду сверху. Если схема отсутствует, ориентируйтесь на маркировку: предохранитель сигнала чаще всего соседствует с реле стартера или освещения.
Перед заменой проверьте целостность нити предохранителя визуально или мультиметром. Если новый предохранитель перегорает сразу после установки, проблема кроется в коротком замыкании проводки или неисправности самого сигнала. В этом случае прозвоните цепь от предохранителя до клаксона, уделяя внимание участкам с повреждённой изоляцией или окисленными контактами.
На моделях с дополнительным звуковым сигналом (например, пневматическим) может быть установлен отдельный предохранитель в салонном блоке, расположенном под приборной панелью слева от рулевой колонки. В этом случае ищите предохранитель на 15–20 А с маркировкой Horn 2 или Air Horn.
Как определить блок предохранителей в кабине Ивеко 70С15
Блок предохранителей в Ивеко 70С15 расположен под приборной панелью с левой стороны от рулевой колонки. Чтобы его найти, снимите пластиковую крышку, закреплённую на защёлках – она скрывает доступ к блоку. На внутренней стороне крышки или рядом с блоком нанесена схема с обозначением каждого предохранителя, включая цепь звукового сигнала (обычно маркируется как «Horn» или «Клаксон»). В моделях до 2018 года блок может быть частично утоплен в нишу, а в более поздних версиях – выдвинут вперёд для удобства обслуживания.
Обратите внимание на цвет корпуса предохранителей: в Ивеко 70С15 используются миниатюрные предохранители стандарта ATO/ATC (плоские, с прозрачным корпусом), а не цилиндрические. Если блок не виден сразу, проверьте наличие дополнительного отсека под сиденьем водителя – в некоторых модификациях там дублируются критические цепи, включая сигнал. Для точной идентификации сверьтесь с руководством по эксплуатации: в разделе «Электрооборудование» указаны координаты блока и номера предохранителей с привязкой к системам.
Расположение предохранителя звукового сигнала в основном блоке
В Ивеко 70С15 предохранитель звукового сигнала расположен в основном блоке предохранителей, который находится под приборной панелью с левой стороны от рулевой колонки. Блок закрыт пластиковой крышкой с маркировкой на внутренней стороне – ищите позицию с обозначением *Horn* или *F15* (номер может варьироваться в зависимости от года выпуска). Для доступа снимите крышку, потянув за фиксаторы, и ориентируйтесь по схеме, нанесенной на её обратной стороне.
- Предохранитель звукового сигнала рассчитан на ток 10 А – проверьте цвет: обычно это красный или синий элемент.
- При замене используйте только предохранитель аналогичного номинала – превышение тока приведет к повреждению цепи.
- Если после замены сигнал не работает, прозвоните проводку мультиметром: обрыв часто возникает в местах перегибов у рулевой колонки.
- В некоторых модификациях блок может быть смещен ближе к педалям – уточните расположение по сервисной документации для вашего VIN.

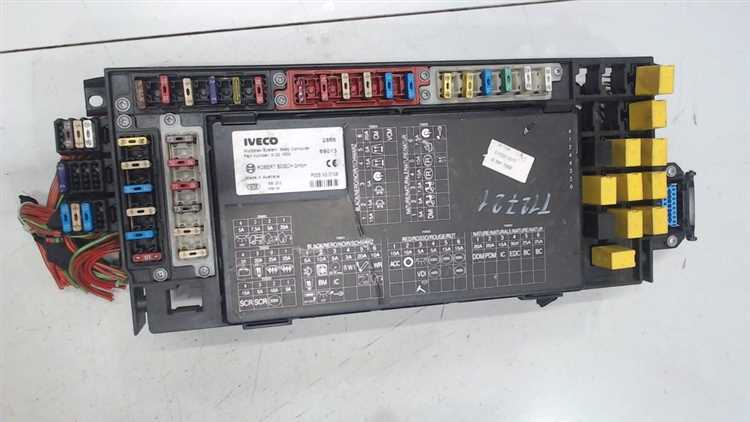

Номер и номинал предохранителя для сигнала на схеме Ивеко
В случае отсутствия звука при нажатии на кнопку сигнала первым делом проверьте именно F18. Для доступа к блоку снимите пластиковую крышку, зафиксированную защёлками, и визуально осмотрите предохранитель на наличие перегоревшего проводника. Если элемент повреждён, замените его на новый, соответствующий спецификации – использование «жучков» или предохранителей с другим номиналом категорически недопустимо.
При повторном срабатывании предохранителя после замены диагностируйте цепь на короткое замыкание: проверьте целостность проводов от блока до сигнала, состояние контактов реле (K12) и самого звукового устройства. Особое внимание уделите участку проводки в районе рулевой колонки, где чаще всего возникают перетирания изоляции.
Проверка работоспособности предохранителя сигнала мультиметром
Для диагностики предохранителя сигнала на Ивеко 70С15 установите мультиметр в режим прозвонки (символ диода или звукового сигнала) или измерения сопротивления (200 Ом). Снимите предохранитель с блока, расположенного под приборной панелью слева от рулевой колонки (позиция F12, 10А, согласно схеме). Коснитесь щупами контактов предохранителя: исправный элемент покажет сопротивление близкое к 0 Ом или издаст звуковой сигнал. Если мультиметр отображает «OL» (обрыв) или высокое сопротивление – предохранитель перегорел.
При отсутствии прозвонки используйте режим измерения напряжения (DC 20В). Подключите черный щуп к массе автомобиля, красный – к входному контакту предохранителя при включенном зажигании. Напряжение должно соответствовать бортовой сети (12–14В). Повторите замер на выходном контакте: отсутствие напряжения при наличии на входе подтверждает неисправность. Перед заменой проверьте цепь сигнала на короткое замыкание, измерив сопротивление между выходным контактом и массой – значение должно стремиться к бесконечности.
Замена сгоревшего предохранителя сигнала на Ивеко 70С15
Предохранитель звукового сигнала на Ивеко 70С15 расположен в блоке реле и предохранителей под капотом, справа от аккумуляторной батареи. Блок закрыт пластиковой крышкой с маркировкой «FUSES» и «RELAYS». Для доступа к предохранителю сигнала найдите позицию F17 на схеме, нанесенной на внутреннюю сторону крышки. Номинал предохранителя – 10 А, цвет корпуса – красный. Перед заменой убедитесь, что зажигание выключено, а ключ извлечен из замка.
Для извлечения сгоревшего предохранителя используйте пластиковый пинцет, закрепленный на крышке блока. Если пинцета нет, подойдут тонкогубцы с изолированными ручками. Захватите предохранитель за корпус и потяните вертикально вверх – он должен выйти с легким усилием. Проверьте состояние плавкой вставки: если она оборвана или оплавлена, предохранитель подлежит замене. Не используйте предохранители с другим номиналом или самодельные перемычки – это может привести к возгоранию проводки.
Установите новый предохранитель на 10 А в гнездо F17 до характерного щелчка. Убедитесь, что он сидит плотно и не выпадает при легком покачивании. После замены проверьте работоспособность сигнала, нажав на кнопку на руле. Если звук не появился, проверьте целостность проводки от блока предохранителей до сигнала (клеммы на рулевом валу и контакты на самом сигнале) или обратитесь к электрику для диагностики цепи.
Храните запасные предохранители в салоне автомобиля, например, в бардачке или под сиденьем. Для Ивеко 70С15 рекомендуется иметь минимум два предохранителя на 10 А и по одному на 5, 15 и 20 А для других часто выходящих из строя цепей. Избегайте установки предохранителей с завышенным номиналом – это не устранит неисправность, а лишь увеличит риск повреждения электрооборудования.
Что делать, если сигнал не работает после замены предохранителя
Проверьте целостность проводки от блока предохранителей до кнопки сигнала и клаксона. На Ивеко 70С15 основной жгут проходит под рулевой колонкой, затем через левый борт кабины к переднему бамперу. Используйте мультиметр в режиме прозвонки: подключите один щуп к контакту предохранителя (после установки нового), второй – к клемме клаксона. Сопротивление должно быть менее 1 Ом. Если цепь разомкнута, ищите обрыв в местах перегибов проводов у педального узла или возле левой фары.
Если проводка исправна, протестируйте клаксон напрямую. Отсоедините разъем от клаксона (расположен за передним бампером, слева от радиатора) и подайте 12 В от аккумулятора на его клеммы. Рабочий клаксон издаст звук. При отсутствии реакции замените клаксон – артикул оригинальной детали 504012675 для однотонального или 504012676 для двухтонального. Перед установкой нового проверьте заземление: очистите контактную площадку на раме от ржавчины и затяните болт крепления моментом 12 Н·м.
