Проблема недостаточного напряжения при активации противотуманных фар (ПТФ) чаще всего проявляется в падении яркости освещения, мерцании ламп или даже отключении других электроприборов. Основная причина – недостаточная мощность цепи питания, которая не справляется с дополнительной нагрузкой. Стандартный предохранитель ПТФ рассчитан на 10–15 А, но если проводка имеет сечение менее 1,5 мм² или подключена через слабый реле, напряжение может проседать до 10–11 В вместо положенных 13,5–14,5 В.
Второй распространённый фактор – окисление контактов в разъёмах или на клеммах аккумулятора. Даже незначительное сопротивление в соединениях приводит к потерям напряжения. Например, окисленный контакт на реле ПТФ может создавать падение до 0,5–1 В, что критично для стабильной работы. Проверьте состояние клемм мультиметром: сопротивление между массой и «+» не должно превышать 0,1 Ом.
Третья причина – неправильное подключение. Если ПТФ запитаны напрямую от габаритов или ближнего света, суммарная нагрузка превышает допустимые 20–30 Вт на цепь. В таких случаях напряжение проседает из-за перегрузки штатной проводки. Решение – вывести питание ПТФ через отдельное реле с прямым подключением к аккумулятору через предохранитель на 15–20 А и провод сечением не менее 2,5 мм².
Также проверьте генератор и регулятор напряжения. Если при включении ПТФ напряжение на АКБ падает ниже 12 В, возможно, генератор не выдаёт достаточный ток. Нормальные показания при работающем двигателе – 13,8–14,4 В. Если значения ниже, замените щётки генератора или проверьте диодный мост.
Для диагностики используйте мультиметр: измерьте напряжение на клеммах АКБ при выключенных и включённых ПТФ. Разница более 0,5 В указывает на проблему в цепи. Начните с проверки предохранителей, реле и проводки – 80% случаев решаются заменой окисленных контактов или усилением сечения проводов.
Как проверить падение напряжения в цепи противотуманных фар
Для диагностики падения напряжения потребуется мультиметр с точностью не ниже 0,1 В и нагрузочная вилка (или включенные ПТФ). Подключите щупы мультиметра в режиме измерения постоянного напряжения (DC) к клеммам аккумулятора при работающем двигателе – эталонное значение должно быть в пределах 13,8–14,4 В. Затем, не выключая фары, измерьте напряжение непосредственно на контактах ламп ПТФ: разница более 0,5 В между показаниями на АКБ и лампами указывает на потерю в цепи. Особое внимание уделите участкам с высоким сопротивлением: реле, предохранители, разъемы и выключатели – здесь падение часто превышает допустимые 0,2 В на соединение.
Проверьте последовательно все элементы цепи, начиная от блока предохранителей:
- Реле ПТФ: подключите мультиметр параллельно катушке (85–86 контакты) и силовой паре (30–87). При срабатывании реле напряжение на 30–87 должно быть не ниже 13,5 В. Если разница с АКБ превышает 0,3 В – замените реле или очистите контакты.
- Предохранитель: измерьте напряжение до и после него. Падение свыше 0,1 В свидетельствует о окислении или неисправности держателя.
- Выключатель ПТФ: прозвоните контакты в положении «включено» – сопротивление не должно превышать 0,1 Ом. При необходимости разберите и зачистите контактные группы.
- Массовый провод: подключите один щуп к минусовой клемме АКБ, второй – к кузову рядом с фарой. Падение более 0,2 В требует зачистки точки крепления или замены провода.
Если падение напряжения локализовано на проводах, используйте метод «прозвонки» с нагрузкой. Подключите лампу накаливания (55 Вт) между плюсовым проводом и массой, затем измеряйте напряжение на разных участках цепи, двигаясь от АКБ к фаре. Критическое падение (более 0,7 В на метр провода сечением 1,5 мм²) указывает на повреждение изоляции, коррозию жил или недостаточное сечение. В таких случаях замените проводку на кабель с сечением не менее 2,5 мм² для медных жил или установите дополнительный провод параллельно проблемному участку.
Основные причины недостаточного питания ПТФ и их диагностика
Первая и наиболее частая причина – окисление или ослабление контактов в цепи питания ПТФ. Проверьте клеммы на реле, предохранителе, выключателе и самих фарах. Окислы удаляются мелкозернистой наждачной бумагой или специальным очистителем контактов, после чего соединения обрабатываются контактной смазкой. Измерьте падение напряжения на каждом участке цепи мультиметром: при включенных ПТФ на контактах реле оно не должно превышать 0,2 В, на предохранителе – 0,1 В.
Неисправность реле ПТФ – второй по распространенности дефект. Реле проверяется заменой на заведомо исправное или подачей напряжения 12 В на управляющие контакты (85 и 86). Если реле щелкает, но напряжение на выходе (контакты 30 и 87) отсутствует или ниже 11 В, замените его. Убедитесь, что на управляющий контакт 85 приходит напряжение при включении ПТФ через выключатель.
Проблемы с проводкой возникают из-за перетирания изоляции, коротких замыканий или обрывов. Прозвоните провода от реле до фар мультиметром в режиме омметра: сопротивление исправного провода не должно превышать 1 Ом. Особое внимание уделите участкам, проходящим через гофры дверей или под днищем – там чаще всего повреждается изоляция. При обнаружении замыкания на массу или обрыва восстановите целостность провода пайкой и термоусадкой.
Выход из строя предохранителя ПТФ редко бывает очевидным: он может плавиться изнутри, сохраняя видимую целостность. Проверьте предохранитель тестером в режиме прозвонки или замените на новый с аналогичным номиналом (обычно 10–15 А). Если новый предохранитель сразу перегорает, ищите короткое замыкание в цепи после него – чаще всего в патроне лампы или разъеме фары.
Недостаточное напряжение может быть вызвано слабым генератором или разряженным аккумулятором. Измерьте напряжение на клеммах АКБ при работающем двигателе: оно должно быть в пределах 13,8–14,4 В. Если ниже 13,5 В, проверьте натяжение ремня генератора, состояние щеток и диодного моста. При исправном генераторе падение напряжения на участке от АКБ до реле ПТФ не должно превышать 0,3 В.
Дефект самих ПТФ встречается реже, но исключать его нельзя. Проверьте лампы на наличие потемнений колбы или обрывов нити. Измерьте сопротивление лампы мультиметром: для галогеновых ламп H3 оно составляет 1–2 Ом, для светодиодных – 5–10 Ом. Если лампы исправны, осмотрите отражатель и рассеиватель на предмет конденсата или трещин – они могут вызвать утечку тока или короткое замыкание.

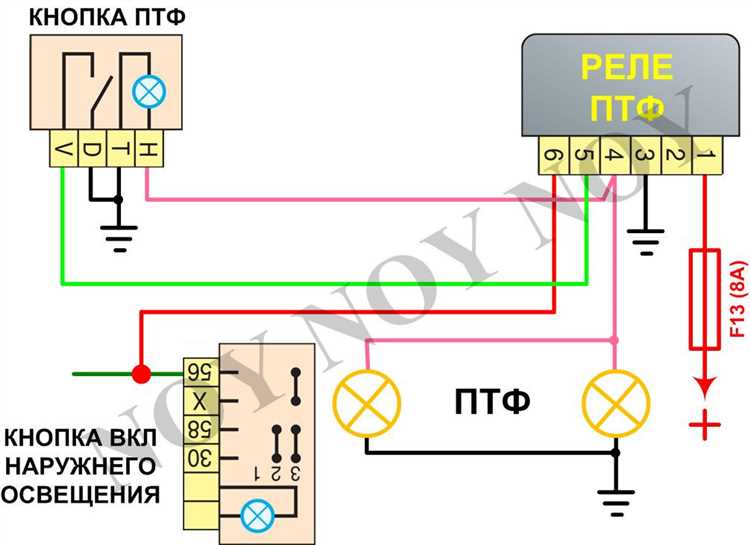

Проверка состояния предохранителей и реле для противотуманок
Первым шагом локализуйте блок предохранителей – обычно он расположен под приборной панелью со стороны водителя или в моторном отсеке. Найдите предохранитель, отвечающий за ПТФ, используя схему на крышке блока или в руководстве по эксплуатации (номер и номинал указаны рядом с гнездом, чаще всего 10–15 А). Извлеките предохранитель пинцетом и осмотрите на просвет: если металлическая перемычка внутри оплавлена или разорвана, замените его на идентичный по номиналу. Проверьте также соседние предохранители – иногда перегорают смежные цепи из-за короткого замыкания в проводке ПТФ.

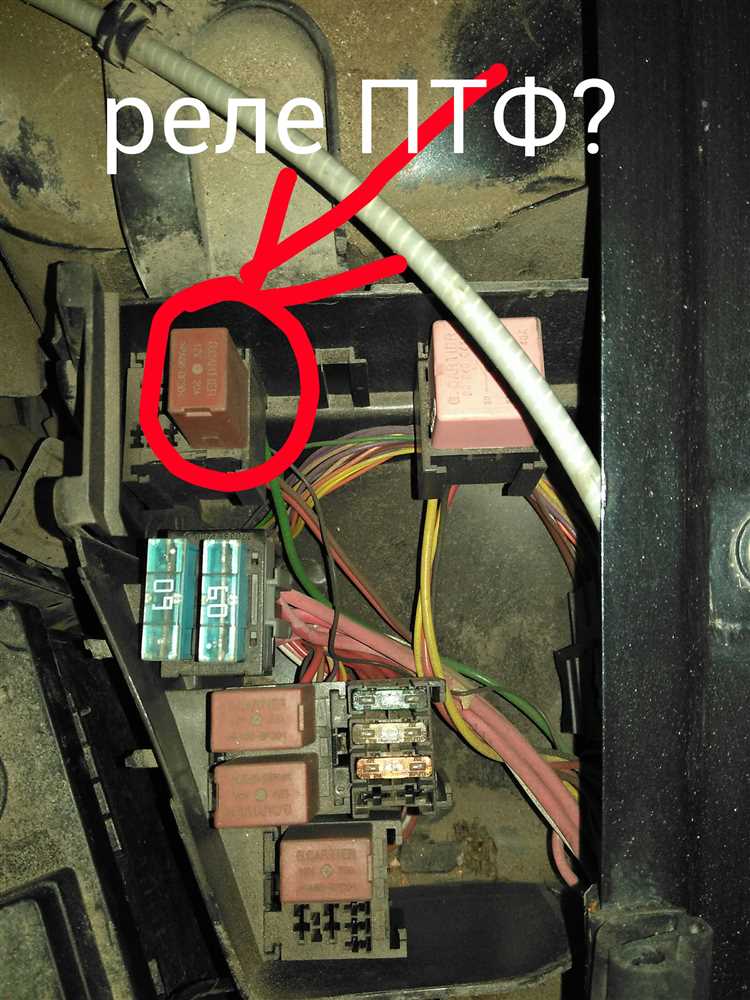

Реле противотуманок находится в том же блоке; его расположение указано на схеме (обычно маркировка «Fog» или «ПТФ»). Снимите реле и проверьте контакты на окисление – при наличии налёта зачистите их мелкозернистой наждачной бумагой. Для проверки работоспособности подключите заведомо исправное реле того же типа (например, от звукового сигнала, если оно идентично по параметрам). Если ПТФ заработали, замените неисправное реле. При отсутствии реакции прозвоните цепь мультиметром: напряжение на управляющем контакте реле (обычно 85 или 86) должно появляться при включении ПТФ, а на силовом (30) – соответствовать бортовой сети (12–14 В).
Как прозвонить проводку и найти слабые контакты в цепи ПТФ
Перед началом проверки отключите аккумулятор, чтобы исключить короткое замыкание. Для прозвонки используйте мультиметр в режиме измерения сопротивления (200 Ом) или проверки целостности цепи (звуковой сигнал). Подготовьте схему подключения ПТФ вашего автомобиля – без неё поиск неисправностей будет бессистемным.
Начните с проверки предохранителя ПТФ. Извлеките его и осмотрите на наличие обрыва нити. Если визуально дефект не обнаружен, прозвоните мультиметром: сопротивление исправного предохранителя близко к нулю. Далее проверьте реле ПТФ – снимите его с монтажного блока и подайте напряжение 12 В на контакты 85 и 86 (управляющая обмотка). Щелчок подтвердит работоспособность реле, отсутствие звука – необходимость замены.
Прозвоните силовую цепь от реле до ламп ПТФ. Подключите один щуп мультиметра к контакту 87 реле (выход на лампы), второй – к минусовой клемме аккумулятора. Показания должны стремиться к нулю. Если сопротивление высокое или бесконечность, ищите обрыв в проводе. Проверяйте участки цепи последовательно: от реле до разъёма подключения ПТФ, затем от разъёма до лампы.
- Разъёмы – частая причина падения напряжения. Осмотрите их на окисление, коррозию или неплотное соединение. Зачистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрических контактов (например, Kontakt 60). Проверьте фиксацию клемм: они должны входить в гнездо с усилием.
- Массовый провод ПТФ – ещё одно слабое место. Найдите точку крепления массы (обычно на кузове или раме) и отсоедините провод. Зачистите место контакта до металла, обработайте антикоррозийным составом и затяните болт с усилием 10–12 Н·м.
- Проверьте провода на изломы и повреждения изоляции. Особое внимание уделите участкам, где проводка проходит через гофры или острые кромки кузова. При обнаружении повреждений восстановите изоляцию термоусадочной трубкой или изолентой.
Для проверки управляющей цепи (включение ПТФ) подключите мультиметр в режиме измерения напряжения (20 В DC) между контактом 85 реле и массой. Включите ПТФ – на контакте должно появиться 12 В. Если напряжения нет, прозвоните провод от реле до кнопки включения ПТФ или блока управления. Проверьте саму кнопку: при её нажатии сопротивление между контактами должно падать до 0 Ом.
Если все элементы цепи исправны, но напряжение на лампах ПТФ ниже 11 В, измерьте падение напряжения на каждом участке. Подключите мультиметр параллельно проверяемому участку (например, между контактом реле и разъёмом лампы) и включите ПТФ. Допустимое падение напряжения – не более 0,2 В на метр провода. Превышение этого значения указывает на плохой контакт или недостаточное сечение провода (для ПТФ рекомендуется не менее 1,5 мм²).
Замена или ремонт неисправного выключателя противотуманных фар
Первым шагом диагностируйте выключатель мультиметром в режиме прозвонки. Проверьте контакты на замыкание при нажатии кнопки – сопротивление должно падать до 0 Ом. Если показания стабильны или превышают 10 Ом, внутренние контакты окислены или изношены. В 80% случаев проблема решается заменой микропереключателя внутри корпуса, но для этого потребуется паяльник мощностью 40–60 Вт и отвёртка Torx T10 для разборки панели.
При замене используйте оригинальные запчасти или аналоги с идентичными параметрами: номинальный ток не менее 10 А, напряжение 12 В, механический ресурс от 50 000 циклов. Для большинства моделей (например, ВАЗ, Renault Logan, Hyundai Solaris) подходят выключатели с артикулами 2114-3709610-10, 8200594783 или HY-00034. Перед установкой смажьте контакты силиконовой смазкой для предотвращения коррозии – это продлит срок службы на 30–40%.
Если ремонт нецелесообразен, замените выключатель целиком. Отсоедините клемму АКБ, снимите облицовку панели (обычно фиксируется защёлками), отключите разъём и выньте старый блок. При подключении нового соблюдайте полярность: красный провод – «+12 В», чёрный – масса, жёлтый – сигнал на реле ПТФ. После сборки проверьте работу фар при включённом ближнем свете – противотуманки должны загораться только в этом режиме.

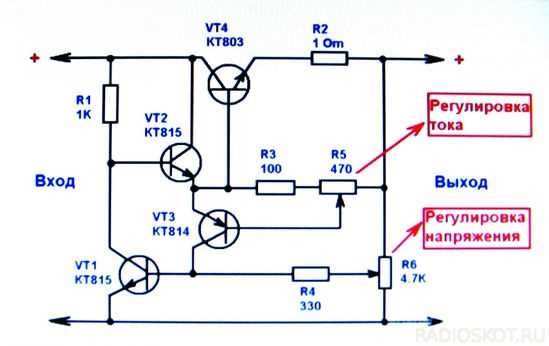

Устранение проблем с массой и подключением аккумулятора к ПТФ
Плохой контакт массы – одна из основных причин падения напряжения в цепи ПТФ. Начните с проверки точки подключения минусового провода к кузову автомобиля. Очистите место контакта от ржавчины, окислов и грязи с помощью металлической щетки или наждачной бумаги (зернистость 120–240). Нанесите тонкий слой токопроводящей смазки (например, LIQUI MOLY Kupfer-Spray) для защиты от коррозии. Если масса крепится болтом, затяните его с усилием 8–12 Н·м – недостаточная затяжка увеличивает сопротивление цепи.
Проверьте целостность минусового провода от ПТФ до точки массы. Используйте мультиметр в режиме прозвонки: сопротивление исправного провода не должно превышать 0,5 Ом. Если провод поврежден или имеет следы оплавления, замените его на медный сечением не менее 2,5 мм². Избегайте скруток – используйте обжимные гильзы или пайку с термоусадкой. При прокладке нового провода избегайте мест с повышенной вибрацией или нагревом (например, рядом с выпускным коллектором).
Реле ПТФ должно получать питание от аккумулятора через отдельный предохранитель. Проверьте, не подключено ли реле к цепи, которая питает другие энергоемкие потребители (например, обогрев стекол или вентилятор). Если да, перенесите питание реле на отдельную линию с предохранителем 10 А. Убедитесь, что управляющий провод реле (обычно тонкий, синего или зеленого цвета) подключен к штатной кнопке включения ПТФ без дополнительных сопротивлений – иначе реле может не срабатывать полностью.
Проверьте генератор: при работающем двигателе напряжение на клеммах аккумулятора должно быть 13,8–14,4 В. Если оно ниже, замените регулятор напряжения или диодный мост. Низкое напряжение генератора приводит к недозаряду аккумулятора и просадкам при включении ПТФ. Также измерьте напряжение на клеммах аккумулятора при выключенном двигателе – оно должно быть не менее 12,6 В. Если ниже, зарядите или замените аккумулятор.
Для диагностики используйте осциллограф или мультиметр в режиме измерения пульсаций. Подключите щупы к плюсовому проводу ПТФ и массе при включенных фарах. Нормальное напряжение должно быть стабильным, без скачков. Если наблюдаются пульсации более 0,1 В, проверьте состояние диодного моста генератора и конденсатора фильтра (если установлен). В крайнем случае установите дополнительный конденсатор емкостью 2200–4700 мкФ параллельно цепи ПТФ для сглаживания просадок.
