Наконечники рулевых тяг – критически важный элемент подвески, отвечающий за точность управления и безопасность движения. Их износ проявляется стуком в рулевом механизме, люфтом руля свыше 15–20 градусов или неравномерным износом шин. Средний ресурс детали – 50–80 тыс. км, но при агрессивном стиле вождения или плохих дорогах срок сокращается до 30–40 тыс. км. Замена в автосервисе обойдется в 3–7 тыс. рублей за пару, включая развал-схождение, но при наличии базового набора инструментов и 2–3 часов времени работу можно выполнить самостоятельно.
Для замены потребуются: домкрат, баллонный ключ, съемник рулевых наконечников (или монтировка с молотком), ключи на 17, 19 и 22, пассатижи, динамометрический ключ (для затяжки с моментом 30–50 Н·м), WD-40 и новые гайки крепления (рекомендуется менять при каждой замене наконечников). Перед началом работ зафиксируйте автомобиль на ровной площадке, включите стояночный тормоз и подложите противооткатные упоры под задние колеса. Если машина оборудована гидроусилителем, не выворачивайте руль до упора – это может повредить насос.
Сначала снимите колесо с нужной стороны, затем очистите резьбовые соединения от грязи и обработайте их WD-40. Открутите гайку крепления наконечника к поворотному кулаку (ключ на 19 или 22), но не снимайте ее полностью – она предотвратит падение детали при выпрессовке. Установите съемник на палец наконечника и вращайте его винт до тех пор, пока шаровый палец не выйдет из конуса кулака. Если съемника нет, используйте монтировку и молоток: упритесь монтировкой в рычаг и резко ударьте по ней молотком – палец должен выскочить. После этого открутите наконечник от рулевой тяги, считая количество оборотов, чтобы сохранить схождение колес.
Установка нового наконечника выполняется в обратном порядке. Смажьте резьбу тяги графитовой смазкой, навинтите наконечник на то же количество оборотов, что и при снятии, затем затяните контргайку (момент 50–70 Н·м). Вставьте палец в поворотный кулак, наживите гайку и затяните ее с моментом 30–50 Н·м. После сборки обязательно проверьте углы установки колес на стенде – даже небольшое отклонение приведет к ускоренному износу шин. Если развал-схождение выполнить невозможно, ориентируйтесь на поведение автомобиля: при правильной установке руль должен стоять ровно, а машина не уводить в сторону.
Какие инструменты и материалы понадобятся для замены
Для демонтажа и установки наконечников рулевой рейки потребуется набор специализированных инструментов. Основные из них: головки на 17, 19 и 21 мм с удлинителем для доступа к гайкам крепления, динамометрический ключ (диапазон 30–120 Н·м) для затяжки с требуемым моментом, съемник рулевых наконечников (универсальный или под конкретную модель автомобиля). Также понадобятся пассатижи для снятия стопорных колец, молоток с медной или резиновой насадкой для выбивания пальца наконечника из поворотного кулака, и монтировка для фиксации рейки при откручивании контргайки. Не забудьте про домкрат и подставки для подъема автомобиля – работать на весу опасно.
- WD-40 или аналогичный проникающий состав для обработки закисших соединений.
- Новые гайки крепления наконечника (часто идут в комплекте с деталью, но лучше уточнить).
- Графитовая смазка для обработки резьбы перед установкой.
- Тормозная жидкость или герметик для резьбы (если требуется по регламенту).
- Новые хомуты для пыльников (если старые повреждены).
Из расходных материалов критически важны сами наконечники – выбирайте оригинальные или проверенные аналоги (например, Lemförder, TRW, Febi). Обязательно проверьте комплектность: в коробке должны быть пыльники, стопорные кольца и гайки. Если пыльники повреждены, замените их отдельно – это дешевле, чем потом менять весь наконечник из-за попавшей грязи. Для автомобилей с ГУР или ЭУР подготовьте емкость для слива жидкости, если потребуется отсоединять шланги. Работайте в перчатках – резьбовые соединения часто покрыты ржавчиной и масляными отложениями.
Как правильно диагностировать неисправность наконечников рулевой рейки
Первым признаком износа наконечников рулевой рейки становится люфт рулевого колеса. Чтобы его выявить, зафиксируйте автомобиль на ровной площадке, включите стояночный тормоз и попросите помощника поворачивать руль влево-вправо на 5–10 градусов. Наблюдайте за шарнирами наконечников: если при движении руля слышен стук или заметно смещение пальца в корпусе, деталь требует замены. Допустимый люфт – не более 1–2 мм, превышение указывает на критический износ.
Проверка состояния пыльников – обязательный этап диагностики. Трещины, разрывы или следы смазки на поверхности пыльника свидетельствуют о его повреждении. Влага и грязь, попадая внутрь шарнира, ускоряют износ металлических элементов. Осмотрите пыльники при вывернутых колесах: даже микроскопические отверстия становятся причиной коррозии пальца и втулки. Замена пыльника без проверки наконечника неэффективна – внутренние детали уже могут быть повреждены.
Стук при проезде неровностей – характерный симптом неисправности. Чтобы локализовать источник шума, поднимите автомобиль на подъемнике или домкрате, зафиксируйте колеса и покачайте их в вертикальной плоскости. Если наконечник изношен, вы услышите глухой металлический стук в районе шарнира. Для точности диагностики попросите помощника удерживать педаль тормоза: если стук пропадает, проблема в подшипниках ступицы, если остается – в наконечниках или рулевой рейке.
Неравномерный износ шин также может указывать на неисправность наконечников. Осмотрите протектор: если внутренняя или наружная кромка шины изношена сильнее, проверьте углы установки колес. Однако при значительном люфте в шарнирах схождение колес постоянно меняется, что приводит к «пилообразному» износу. В этом случае регулировка развала-схождения не решит проблему – требуется замена изношенных деталей.
Визуальный осмотр наконечника под нагрузкой выявляет скрытые дефекты. Установите автомобиль на подъемник, попросите помощника покачать руль, а сами наблюдайте за шарниром. Если палец перемещается в корпусе с зазором или видны следы коррозии, наконечник подлежит замене. Обратите внимание на смазку: если она вытекла или загрязнена металлической стружкой, внутренние элементы уже разрушены. В таких случаях ремонт нецелесообразен – только замена.
Тест на «сухой» ход помогает определить степень износа. Отсоедините наконечник от поворотного кулака и проверьте шарнир вручную. В исправном состоянии палец должен перемещаться с усилием, без люфта и заеданий. Если при вращении чувствуется сопротивление или слышен скрип, шарнир изношен. Проверьте также осевой люфт: зажмите наконечник в тисках и попробуйте сдвинуть палец вдоль оси – допустимое смещение не должно превышать 0,5 мм.
Использование диагностического стенда или сканера с функцией измерения углов поворота колес позволяет выявить неисправность на ранней стадии. Современные системы фиксируют отклонения в работе рулевого управления, сравнивая фактические углы поворота с эталонными. Если разница превышает 0,3 градуса, это указывает на износ наконечников или других элементов рулевого механизма. Такой метод эффективен для автомобилей с электронными системами стабилизации, где малейший люфт влияет на работу ESP и ABS.
Пошаговая инструкция по снятию старых наконечников
Отверните гайку крепления наконечника к поворотному кулаку ключом на 17 или 19 (размер зависит от модели автомобиля). Если гайка не поддаётся, не применяйте чрезмерную силу – нагрейте соединение газовой горелкой в течение 20–30 секунд. После этого гайка открутится легче, но будьте осторожны с резиновыми пыльниками.
Выньте шплинт из корончатой гайки шарового пальца наконечника плоскогубцами. Если шплинт закис, срежьте его бокорезами. Открутите гайку ключом на 17 или 19, удерживая палец наконечника от проворачивания шестигранником на 6 или 8 (размер указан на самом пальце).
Используйте съёмник шаровых опор для выпрессовки пальца из поворотного кулака. Установите съёмник так, чтобы его лапки упирались в кулак, а винт давил на палец наконечника. Затягивайте винт до тех пор, пока палец не выйдет из посадочного места. Если съёмника нет, можно аккуратно выбить палец молотком, нанося удары по боковой части кулака через проставку из мягкого металла.
Открутите наконечник от рулевой тяги, удерживая тягу ключом на 22 или 24 (размер зависит от автомобиля). Резьба на тяге может быть закисшей – в этом случае нагрейте соединение горелкой и используйте трубный ключ для увеличения рычага. Запомните количество оборотов, необходимых для снятия наконечника, чтобы при установке нового сохранить схождение колёс.
Проверьте состояние пыльника наконечника и шарнира. Если на нём есть трещины или разрывы, замените его – даже небольшое повреждение приведёт к попаданию грязи и быстрому износу нового наконечника. Осмотрите резьбу на тяге: при наличии коррозии или задиров очистите её плашкой соответствующего размера.
Перед установкой нового наконечника смажьте резьбу на тяге графитовой смазкой или медной пастой. Это облегчит последующее снятие и предотвратит прикипание. Если на пальце наконечника остались следы коррозии, удалите их мелкой наждачной бумагой, но не зачищайте до металлического блеска – это ускорит износ.

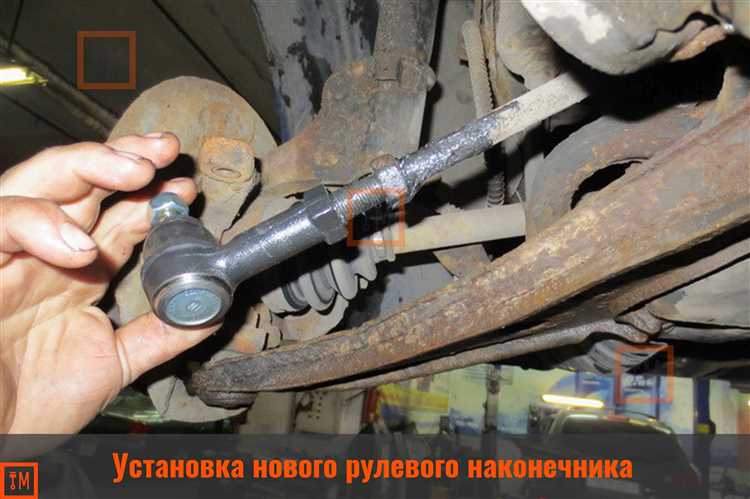

Как выбрать и установить новые наконечники рулевой тяги
Перед покупкой наконечников уточните артикул оригинальной детали по VIN-коду автомобиля или воспользуйтесь каталогами производителей: Lemförder, TRW, Febi Bilstein, Moog. Для большинства моделей подходят аналоги с допусками ISO 9001 или сертификатами TÜV. Избегайте деталей без маркировки – они часто не соответствуют геометрии рулевого управления.
Проверьте тип резьбы и длину наконечника: правый и левый могут отличаться на 5–15 мм. Измерьте шаг резьбы штангенциркулем – стандартные значения: M12×1.5, M14×1.5, M16×1.5. Если наконечник короче оригинала, рулевая тяга не встанет в штатное положение, что приведет к смещению схождения колес.
Оцените состояние пыльников: они должны быть изготовлены из морозостойкого полиуретана или резины с добавлением силикона. Трещины на пыльнике – причина попадания абразива в шарнир, что сокращает ресурс детали до 30%. При установке используйте смазку на литиевой основе (например, Литол-24) – она не разрушает резину и сохраняет свойства при температуре до -40°C.
Для демонтажа старого наконечника потребуется съемник шаровых опор (универсальный или специализированный для вашей модели). Не используйте молоток напрямую – ударная нагрузка деформирует резьбу тяги. Если наконечник прикипел, нанесите проникающую смазку (WD-40, Liqui Moly LM-40) за 12 часов до работ. Открутите гайку на 2–3 оборота, затем ударьте по проушине съемником – шарнир выйдет без повреждений.
При установке нового наконечника затягивайте гайку моментом, указанным в мануале: для M12×1.5 – 40–50 Н·м, для M14×1.5 – 50–60 Н·м. Превышение момента приводит к деформации резьбы, недостаточный – к самоотвинчиванию. После затяжки закерните гайку или установите шплинт, если это предусмотрено конструкцией.
После замены обязательно проверьте и отрегулируйте схождение колес. Допустимое отклонение: ±10 угловых минут для легковых автомобилей, ±5 – для кроссоверов. Используйте стенд с лазерной системой или отвес с линейкой для самостоятельной проверки. Неправильное схождение увеличивает износ шин на 30–50% и ухудшает управляемость на скорости выше 80 км/ч.
Ресурс качественных наконечников – 60–100 тыс. км. Признаки износа: люфт более 1 мм при покачивании колеса, стук при повороте руля на неровностях, неравномерный износ шин по внутренней кромке. Если после замены стук сохраняется, проверьте состояние рулевой рейки и втулок стабилизатора – их износ часто маскируется под неисправность наконечников.
Особенности регулировки схождения после замены деталей
После замены наконечников рулевой рейки или других элементов подвески схождение колес нарушается в 90% случаев. Даже минимальное смещение деталей на 1–2 мм приводит к изменению углов установки колес, что вызывает неравномерный износ шин и ухудшение управляемости. Регулировку необходимо проводить сразу после сборки, так как езда с неправильным схождением на скорости 60 км/ч увеличивает износ протектора на 30–40% за 1000 км.
Перед началом работ проверьте давление в шинах – оно должно соответствовать заводским параметрам (±0,1 атм). Неравномерное давление искажает результаты измерений, особенно на автомобилях с низкопрофильными шинами. Также убедитесь в отсутствии люфтов в ступичных подшипниках и шаровых опорах: их наличие делает регулировку бессмысленной, так как углы будут постоянно меняться.
Для точной настройки используйте специализированный стенд или лазерный схождение-развал. Бюджетные оптические приборы дают погрешность до 0,3°, что критично для современных автомобилей с жесткими допусками (±0,1°). Если стенда нет, применяйте метод «нитки с грузом»: натяните нить параллельно колесам на расстоянии 1,5–2 м от автомобиля и измерьте расстояние от нити до обода в передней и задней частях колеса. Разница не должна превышать 1 мм.
- На автомобилях с многорычажной подвеской регулировка схождения проводится только после установки всех рычагов и сайлентблоков в рабочее положение. Для этого поднимите машину на подъемнике и дайте подвеске «отвиснуть» под собственным весом в течение 5–10 минут.
- На моделях с регулировочными муфтами на рулевых тягах (например, ВАЗ, Renault Logan) сначала ослабьте контргайки, затем вращайте муфту ключом на 17 или 19 мм. Один полный оборот муфты изменяет схождение на 0,5–0,7°.
- На машинах с электронными системами стабилизации (ESP, VSC) после регулировки выполните инициализацию датчиков угла поворота руля через диагностический сканер. Игнорирование этого шага приведет к ложным срабатываниям системы.
После регулировки проведите тестовый заезд на скорости 40–60 км/ч по прямой ровной дороге. Автомобиль не должен тянуть в сторону или «плавать» при отпускании руля. Если отклонение сохраняется, проверьте параллельность колес относительно кузова: разница в расстоянии между передними и задними кромками ободов не должна превышать 2 мм.
На автомобилях с адаптивным рулевым управлением (например, BMW, Audi) после регулировки схождения требуется адаптация рулевого механизма. Для этого выполните серию поворотов руля от упора до упора на месте (двигатель заведен) или воспользуйтесь диагностическим оборудованием для сброса параметров. Без этой процедуры электроусилитель может работать некорректно, увеличивая усилие на руле или вызывая вибрации.
Износ наконечников рулевых тяг часто сопровождается деформацией самих тяг. Если после замены наконечников схождение не удается выставить в пределах допуска, проверьте тяги на биение: зажмите тягу в тисках и прокрутите – отклонение более 0,5 мм требует замены тяги. Также осмотрите рулевую рейку на предмет утечек: масло на пыльниках указывает на необходимость ремонта или замены рейки.
Завершив регулировку, затяните контргайки на рулевых тягах с моментом, указанным в мануале (обычно 50–70 Н·м). Недостаточный момент приведет к самопроизвольному откручиванию муфт, избыточный – к деформации резьбы. После затяжки повторно проверьте схождение: даже небольшое смещение муфты при затяжке может изменить углы на 0,1–0,2°.
