Снегоуборщик Энфилд 5562 с бензиновым двигателем – техника с надежным приводом, но даже устойчивые механизмы требуют обслуживания. Разборка привода необходима при замене ремней, ремонте шкивов, диагностике дифференциала или очистке от грязи. Модель оснащена двухступенчатой системой передач с клиноременным сцеплением и цепным редуктором, что усложняет процесс, если не знать последовательность действий.
Перед началом работ отключите свечу зажигания и слейте топливо. Основные узлы привода – ведущий шкив (на валу двигателя), ведомый шкив (на входном валу редуктора), ремень привода (тип A-50 или аналог), цепь редуктора (шаг 12,7 мм, 48 звеньев) и дифференциал с блокировкой. Для доступа к ним потребуются: торцевые ключи на 10, 13, 17 мм, шестигранники на 5 и 6 мм, съемник шкивов, динамометрический ключ (для затяжки подшипников с моментом 35–45 Н·м).
Первый этап – демонтаж защитных кожухов. Верхний кожух крепится на четырех болтах М8, нижний – на двух болтах М10 и двух защелках. После снятия открывается доступ к ремню и шкивам. Ремень снимается вручную, но если он заклинил, используйте монтировку, поддевая его только за металлические части – резиновые кромки легко повредить. Ведомый шкив фиксируется стопорной шайбой с левой резьбой; откручивайте его против часовой стрелки.
Для разборки редуктора снимите цепь, предварительно ослабив натяжитель (гайка М12 на кронштейне). Корпус редуктора крепится на шести болтах М10 – три сверху, три снизу. Внутри расположены две звездочки (ведущая – 15 зубьев, ведомая – 40 зубьев) и подшипники 6204 (2 шт.). Дифференциал разбирается после снятия стопорного кольца и выпрессовки полуосей. При сборке замените сальники (артикул 5562-04-001) и смажьте подшипники литолом-24.
Сборка выполняется в обратном порядке, но с ключевыми нюансами: ремень устанавливайте сухим (без смазки), натяжение регулируйте по прогибу 10–15 мм при усилии 5 кг. Шкивы центрируйте по меткам на валах – смещение вызовет вибрацию. После сборки проверьте работу привода на холостом ходу, убедившись в отсутствии посторонних шумов и проскальзывания ремня.
Необходимые инструменты и материалы для разборки привода
Для разборки привода снегоуборщика Энфилд 5562 потребуется набор торцевых головок с размерами от 8 до 19 мм, включая удлинители на 100 и 150 мм. Особое внимание уделите головке на 13 мм – она понадобится для откручивания болтов крепления крышки редуктора. Шестигранные ключи на 5 и 6 мм пригодятся для работы с винтами регулировки натяжения троса привода. Не обойтись без динамометрического ключа с диапазоном 20–100 Н·м для затяжки резьбовых соединений с указанным моментом.
Съемник стопорных колец обязателен при демонтаже подшипников и валов. Для фиксации валов используйте тиски с мягкими губками или деревянные прокладки, чтобы избежать повреждения поверхностей. Шлицевая отвертка с шириной жала 5,5 мм и крестовая PH2 подойдут для снятия крышек и разъемов электропроводки. Мультиметр с функцией прозвонки пригодится для проверки целостности обмоток электромагнитной муфты.
Смазочные материалы: литол-24 или его аналог (например, Mobilgrease XHP 222) для подшипников и шестерен редуктора. Для очистки деталей используйте керосин или специализированный очиститель типа CRC Brake Parts Cleaner – он быстро испаряется и не оставляет следов. Ветошь без ворса нужна для протирки поверхностей перед сборкой. При замене сальников подготовьте герметик Loctite 515 или аналогичный анаэробный состав для уплотнения стыков.
Запасные части, которые могут потребоваться: сальники вала привода (артикул 5562-04-123), подшипники 6204 и 6205 (закрытого типа), шестерни редуктора (номера по каталогу 5562-04-045 и 5562-04-046). Тросы привода часто изнашиваются – имейте под рукой оригинальный трос (5562-03-078) или качественный аналог с внутренним диаметром оболочки 3,5 мм. Для проверки состояния фрикционных дисков муфты подготовьте наждачную бумагу зернистостью P400 для зачистки поверхностей.
Дополнительные приспособления: магнитная чаша для хранения мелких деталей, пластиковые стяжки для фиксации проводов, штангенциркуль с точностью 0,05 мм для измерения износа валов и шестерен. Если планируется замена подшипников, потребуется индукционный нагреватель или пресс с усилием не менее 5 тонн. Для работы с электрической частью привода используйте изолированные инструменты с маркировкой VDE.
Рабочее место должно быть оборудовано верстаком с тисками и хорошим освещением – светодиодная лампа с регулируемым углом наклона позволит осмотреть детали на предмет трещин и износа. Для защиты рук используйте нитриловые перчатки, особенно при работе с очистителями и смазками. При разборке редуктора заранее подготовьте емкость для слива масла – объем картера привода Энфилд 5562 составляет 0,45 л.
Подготовка снегоуборщика к демонтажу приводной системы
Перед началом работ отсоедините высоковольтный провод свечи зажигания и зафиксируйте его в стороне от двигателя, чтобы исключить случайный запуск. Слейте топливо из бака через сливной кран в чистую емкость – остатки бензина могут воспламениться при контакте с горячими деталями. Если снегоуборщик оснащен электрическим стартером, отключите аккумулятор, сняв клемму «минус» первой, чтобы избежать короткого замыкания.
Очистите приводную систему от снега и грязи с помощью сжатого воздуха или жесткой щетки, уделив особое внимание шкивам, ремням и тросам. Проверьте состояние ремней: трещины, расслоения или сильный износ указывают на необходимость замены до сборки. Снимите защитный кожух привода, открутив крепежные болты ключом на 10 мм – на модели Энфилд 5562 их обычно четыре, расположенных по периметру.
Зафиксируйте колеса или гусеницы снегоуборщика, подложив под них упоры или заблокировав тормозной механизм. Если приводная система связана с рулевым управлением, отсоедините тяги от рычагов, предварительно пометив их положение маркером или скотчем. Для моделей с гидростатической трансмиссией сбросьте давление в системе, медленно перемещая рычаг управления вперед-назад при выключенном двигателе.
Подготовьте рабочее место: ровная поверхность с хорошим освещением и минимальным риском попадания пыли в открытые узлы. Разложите инструменты в порядке использования: торцевые головки на 13 и 17 мм для болтов крепления привода, динамометрический ключ для контроля момента затяжки при сборке, съемник шкивов и универсальный ключ для регулировки натяжения тросов. Сфотографируйте исходное положение всех элементов – это упростит последующую сборку.
Снятие защитных кожухов и доступа к механизму привода
Перед началом работ отсоедините свечу зажигания и слейте топливо из бака. Кожухи на Энфилд 5562 крепятся на винтах с головкой под ключ на 10 мм и пластиковых защёлках. Верхний кожух снимается после откручивания четырёх винтов: два расположены у рукоятки управления, один – под топливным баком, четвёртый – с правой стороны у стартера. Нижний кожух держится на трёх винтах и двух защёлках – аккуратно подденьте их плоской отвёрткой, избегая повреждения пластика.
После демонтажа кожухов открывается доступ к ремню привода и шкивам. Проверьте состояние резиновых уплотнителей по периметру кожухов – при наличии трещин или деформаций замените их, чтобы исключить попадание снега и влаги в механизм. Обратите внимание на метки на шкивах: они должны совпадать с насечками на корпусе, иначе потребуется регулировка натяжения ремня. Для удобства зафиксируйте шкив коленвала ключом на 19 мм, чтобы предотвратить его проворачивание при ослаблении крепёжных болтов.
- Открутите винты крепления боковой крышки вариатора (ключ на 8 мм).
- Снимите крышку, не допуская падения пружины натяжителя – она может выскочить под давлением.
- Осмотрите ремень на предмет износа: трещины, расслоения или замасливание указывают на необходимость замены.
- Проверьте шкивы на наличие задиров – при обнаружении дефектов зачистите поверхность мелкозернистой наждачной бумагой.
Отсоединение тросов и тяг управления приводом
Перед началом работ снимите защитный кожух привода, расположенный под рукояткой управления снегоуборщика. Ключом на 10 мм открутите две гайки крепления троса привода к рычагу трансмиссии – они находятся на кронштейне с правой стороны корпуса. Аккуратно выведите трос из паза рычага, удерживая его от провисания, чтобы не повредить внутреннюю оболочку. Если трос закис, обработайте соединение проникающей смазкой и дайте постоять 5–10 минут перед повторной попыткой.
Для отсоединения тяги переключения скоростей найдите шарнирное соединение на валу трансмиссии – оно зафиксировано шплинтом диаметром 3 мм. Снимите шплинт плоскогубцами, затем извлеките ось шарнира, слегка покачивая тягу из стороны в сторону. Запомните положение тяги относительно вала: при сборке метка на тяге должна совпасть с риской на валу. Если тяга не поддаётся, не применяйте силу – проверьте наличие дополнительных фиксаторов или стопорных колец.
Внимание: перед отсоединением троса заднего хода отсоедините его от пружинного механизма натяжения. Для этого сожмите пружину и снимите крючок троса с ушка на корпусе. Не допускайте резкого высвобождения пружины – это может привести к травме или повреждению деталей. После отсоединения всех элементов промаркируйте тросы и тяги скотчем или бирками, чтобы избежать ошибок при сборке.

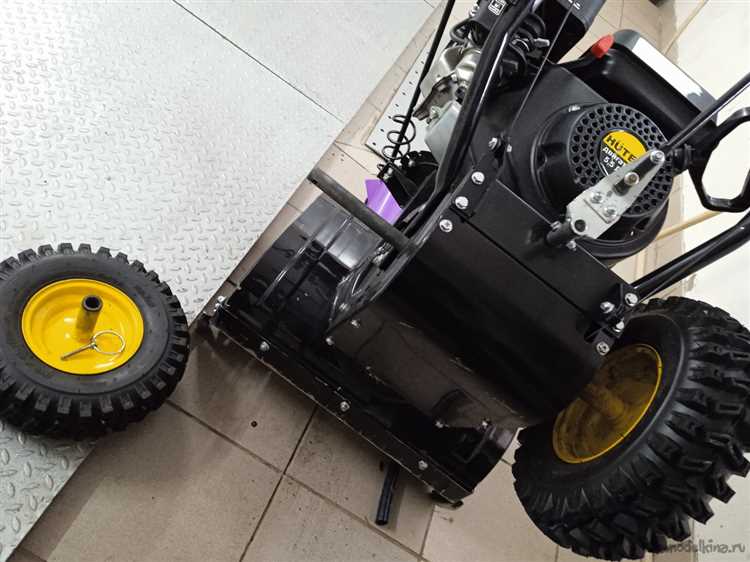

Демонтаж ремней и шкивов приводной системы
Перед началом работ отсоедините высоковольтный провод свечи зажигания и слейте топливо из бака. Снимите защитный кожух двигателя, открутив 4 болта М8 с головкой на 13 мм – они расположены по периметру крышки. При демонтаже кожуха обратите внимание на резиновые уплотнители: их смещение может привести к попаданию снега и влаги в привод.
Для снятия приводного ремня ослабьте натяжной ролик, повернув его против часовой стрелки ключом на 17 мм. Ролик закреплён на эксцентриковом механизме – после ослабления ремень легко снимается со шкивов. Если ремень изношен или имеет трещины глубиной более 1 мм, замените его на аналог с маркировкой 5PK1120 (длина 1120 мм, профиль PK).
Шкивы зафиксированы на валах шпонками и стопорными кольцами. Для демонтажа ведущего шкива на коленвале двигателя потребуется съёмник с захватами под диаметр 50 мм. Установите съёмник, затяните центральный болт М10 и равномерно вращайте его, пока шкив не сойдёт с вала. Ведомый шкив на валу трансмиссии снимается аналогично, но требует предварительного откручивания гайки М12 с левой резьбой.
- Проверьте состояние шпонок: деформация или износ более 0,2 мм – повод для замены.
- Очистите посадочные места шкивов от грязи и смазки – остатки масла снижают сцепление.
- Нанесите на вал тонкий слой консистентной смазки Литол-24 перед установкой нового шкива.
При снятии шкивов обратите внимание на их выработку. Канавки шкивов не должны иметь задиров глубиной более 0,5 мм или неравномерного износа по окружности. Если дефекты обнаружены, замените шкивы на оригинальные (артикул ведущего – EF-5562-03, ведомого – EF-5562-04). Использование неоригинальных деталей приводит к проскальзыванию ремня и снижению тяги на 15–20%.
Сборку начинайте с установки ведомого шкива на вал трансмиссии. Затяните гайку М12 моментом 45–50 Н·м, используя динамометрический ключ. Ведущий шкив на коленвале затягивается моментом 60–65 Н·м. После установки обоих шкивов наденьте ремень, начиная с ведущего шкива, затем натяните его через ведомый и натяжной ролик. Проверьте натяжение: прогиб ремня между шкивами при усилии 10 кгс должен составлять 8–10 мм.
Завершив монтаж, прокрутите вал двигателя вручную на 2–3 оборота, убедившись в отсутствии заеданий. Установите защитный кожух, затянув болты М8 моментом 12–15 Н·м. Перед запуском проверьте уровень масла в редукторе трансмиссии – он должен находиться между метками на щупе. Запустите двигатель на холостом ходу и дайте поработать 2–3 минуты, контролируя отсутствие посторонних шумов в приводе.

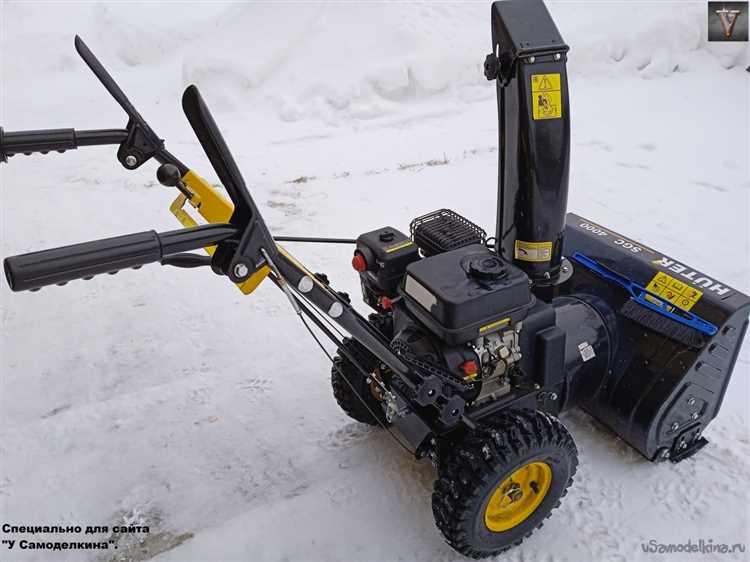

Разборка и извлечение дифференциала или вариатора
Перед началом работ отсоедините трос привода от рычага управления вариатором или дифференциалом. На модели Энфилд 5562 он фиксируется пластиковым зажимом на кронштейне рамы – сожмите его плоскогубцами и снимите без рывков, чтобы не повредить оболочку троса. Если трос закис, обработайте соединение проникающей смазкой (например, WD-40) и выждите 10–15 минут.
Снимите защитный кожух вариатора, расположенный под двигателем. На Энфилд 5562 он крепится четырьмя болтами М8 с головкой на 13 мм – два спереди, два сзади. Откручивайте их против часовой стрелки, придерживая кожух рукой, чтобы он не упал. Осмотрите резиновые уплотнители по периметру: если они потрескались или деформированы, замените их до сборки (артикул оригинальной прокладки – 5562-10-001).
Для извлечения дифференциала потребуется демонтировать ведущий вал. Начните с откручивания гайки крепления звездочки (размер 27 мм) – зафиксируйте вал от проворачивания, вставив отвертку в паз на торце вала через отверстие в корпусе. Используйте ударный гайковерт или головку с удлинителем, так как гайка часто затянута с моментом 80–90 Н·м. После снятия звездочки отсоедините полуоси: на Энфилд 5562 они крепятся шлицевыми соединениями с пружинными стопорными кольцами – подденьте их отверткой и снимите, потянув полуоси на себя.
Вариатор на этой модели состоит из двух шкивов – ведущего и ведомого – и клиновидного ремня. Чтобы снять ведущий шкив, открутите центральную гайку (размер 19 мм) и снимите шкив с вала, используя съемник для подшипников (например, трехлапый съемник с диаметром захвата 50–70 мм). Ведомый шкив крепится на валу дифференциала – для его демонтажа потребуется снять стопорное кольцо с внутренней канавки вала, предварительно сжав его специальными щипцами. Обратите внимание на регулировочные шайбы под шкивом: их количество и толщина влияют на натяжение ремня – зафиксируйте их расположение перед снятием.
При разборке дифференциала проверьте состояние сателлитов и полуосевых шестерен. На Энфилд 5562 используется конический дифференциал с четырьмя сателлитами – осмотрите зубья на предмет сколов или износа. Если обнаружены повреждения, замените весь комплект (артикул сателлитов – 5562-12-003, полуосевых шестерен – 5562-12-004). Смажьте новые детали трансмиссионным маслом 80W-90 перед установкой, чтобы предотвратить сухое трение при первом запуске.
Корпус дифференциала на модели 5562 крепится к раме через резиновые сайлентблоки – для их снятия используйте пресс или молоток с оправкой подходящего диаметра. Не выбивайте сайлентблоки зубилом, так как это может деформировать посадочные места. При установке новых сайлентблоков (артикул 5562-11-005) смажьте их мыльным раствором для облегчения монтажа. Затягивайте болты крепления корпуса дифференциала с моментом 45–50 Н·м, используя динамометрический ключ.
После извлечения вариатора или дифференциала очистите внутренние полости от старой смазки и продуктов износа. Для этого используйте безворсовую ветошь и очиститель карбюратора (например, ABRO CC-220). Особое внимание уделите канавкам шкивов и зубьям шестерен – остатки грязи могут привести к преждевременному износу после сборки. Проверьте состояние подшипников: если при вращении слышен хруст или люфт превышает 0,1 мм, замените их (артикул подшипника ведущего вала – 6205-2RS, ведомого – 6206-2RS).
При сборке вариатора отрегулируйте натяжение ремня. На Энфилд 5562 оптимальное провисание ремня между шкивами должно составлять 10–12 мм при нажатии с усилием 5 кг. Для регулировки используйте регулировочные шайбы под ведомым шкивом – добавляйте или убирайте их, пока не достигнете нужного значения. После сборки залейте в редуктор 0,8 л трансмиссионного масла 80W-90 через заливное отверстие, расположенное на боковой крышке дифференциала.
Проверка состояния деталей и замена изношенных компонентов
После демонтажа привода осмотрите шестерни редуктора на наличие сколов, трещин или неравномерного износа зубьев. У моделей Энфилд 5562 допустимый люфт в зацеплении не должен превышать 0,3 мм – проверьте его щупом или индикатором часового типа. Особое внимание уделите сателлитам планетарной передачи: их поверхность должна быть гладкой, без задиров. При обнаружении выработки более 0,2 мм на диаметре замените комплект целиком, так как частичная замена нарушит балансировку. Смазку в редукторе (рекомендуется Литол-24 или аналог NLGI 2) обновляйте каждые 50 моточасов, предварительно промыв полости керосином.
Проверьте фрикционные диски муфты сцепления: толщина накладок не должна быть менее 2,5 мм, а зазор между дисками в разомкнутом состоянии – превышать 0,8 мм. При износе замените диски комплектом (артикул 5562-04-001 для ведущих, 5562-04-002 для ведомых), предварительно зачистив шлицы вала мелкозернистой наждачной бумагой. Осмотрите подшипники (номера 6204 и 6205 по каталогу) на предмет люфта или шума при вращении – при дефектах замените с обязательным использованием съемника и пресса для запрессовки. Пружины сцепления (3 шт.) проверьте на остаточную упругость: при сжатии до 20 мм усилие должно составлять не менее 15 кгс.

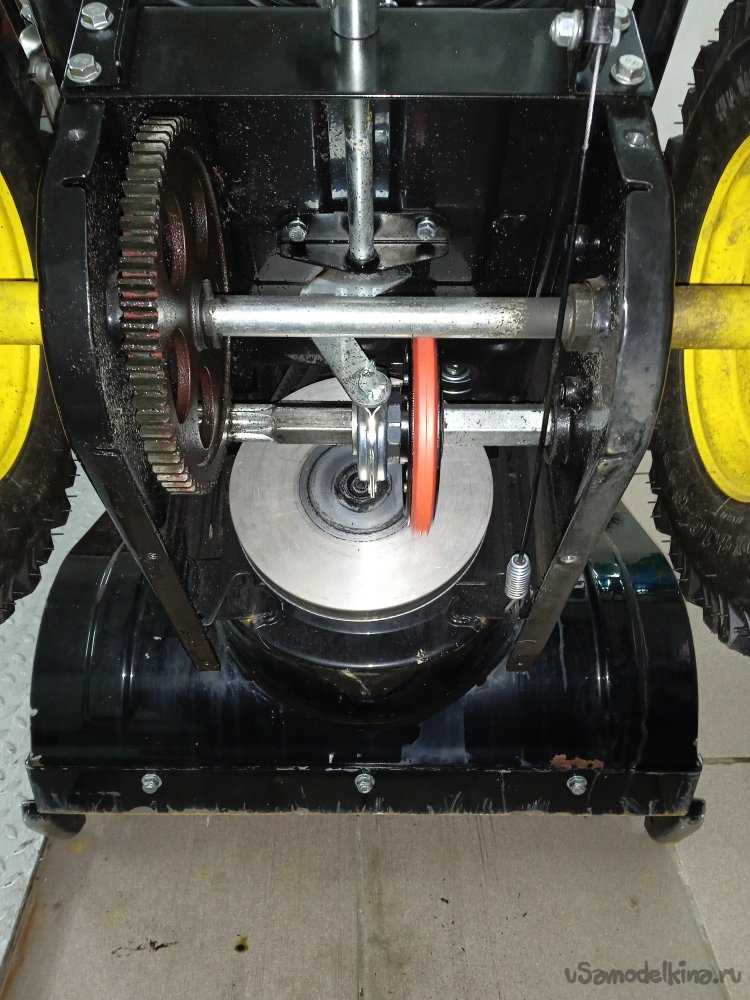

Сборка привода и регулировка натяжения ремней
Установите ведущий шкив на вал двигателя, зафиксировав его стопорной шайбой и гайкой с моментом затяжки 25–30 Н·м. Проверьте соосность шкива с ведомым шкивом трансмиссии – допустимое отклонение не более 0,5 мм. При смещении отцентрируйте шкив прокладками толщиной 0,1–0,3 мм, устанавливая их под фланец крепления.
Наденьте приводной ремень на шкивы, начиная с ведомого. Убедитесь, что ремень ложится в канавки без перекосов – выступание за края шкива недопустимо. Для моделей Энфилд 5562 используйте ремень профиля A (13×8 мм) длиной 1041 мм. При замене проверяйте маркировку на старом ремне: допускается отклонение длины не более ±3 мм.
Натяжение ремня регулируйте перемещением двигателя по салазкам. Ослабьте четыре болта крепления двигателя (М10, момент 35 Н·м) и смещайте его до достижения прогиба ремня 10–12 мм при нажатии с усилием 5 кгс в середине ветви. Зафиксируйте положение двигателя, затянув болты крест-накрест. Избегайте чрезмерного натяжения – это сокращает ресурс подшипников и самого ремня.
После сборки проверните привод вручную за шкив двигателя на 2–3 оборота. Ремень должен двигаться плавно, без рывков и проскальзывания. При наличии заеданий осмотрите шкивы на предмет заусенцев или загрязнений – удалите их мелкозернистой наждачной бумагой (зерно 400). Смажьте подшипники шкивов консистентной смазкой Литол-24, если при вращении слышен сухой шум.
Запустите снегоуборщик на холостом ходу и дайте поработать 2–3 минуты. Контролируйте температуру ремня – при нормальном натяжении он не должен нагреваться выше 50°C. Если ремень свистит или проскальзывает, повторите регулировку, уменьшив прогиб на 1–2 мм. Зафиксируйте окончательное положение двигателя контргайками и нанесите метки краской для упрощения последующих регулировок.
