Генератор – ключевой элемент электросистемы автомобиля, отвечающий за подзарядку аккумулятора и питание бортовой сети. Со временем на его деталях скапливается пыль, масло, продукты износа подшипников и окислы, что снижает эффективность работы. Загрязнение щеточного узла или контактных колец на 30–40% увеличивает сопротивление, а попадание абразивных частиц в подшипники сокращает их ресурс на 20–25%. Чистка генератора раз в 30–50 тысяч километров предотвращает преждевременный износ и отказы.
Процедура требует минимального набора инструментов: набор отверток, ключи на 8, 10 и 13 мм, мультиметр, кисть с жесткой щетиной, безворсовая салфетка, очиститель контактов (например, CRC Electrical Cleaner) и смазка для подшипников (Liqui Moly LM 47). Работы проводятся на холодном двигателе, предварительно отключается минусовая клемма аккумулятора. Демонтаж генератора зависит от модели авто: на ВАЗ-2110 он снимается за 15 минут, на Toyota Camry – за 40–50 минут из-за сложной компоновки.
Особое внимание уделяется щеточному узлу и контактным кольцам. Налет на кольцах удаляется мелкозернистой наждачной бумагой (P1000–P1200), а щетки проверяются на износ – их длина должна быть не менее 5 мм. Подшипники промываются бензином или очистителем карбюратора, затем смазываются 2–3 каплями специализированного состава. Корпус генератора продувается сжатым воздухом под давлением 4–6 бар, чтобы удалить пыль из обмоток. После сборки проверяется напряжение на клеммах при работающем двигателе: оно должно составлять 13,8–14,4 В.
Ошибки при чистке приводят к серьезным последствиям. Использование агрессивных растворителей (ацетон, уайт-спирит) разрушает изоляцию обмоток, а чрезмерное давление воздуха повреждает диодный мост. Неправильная сборка – причина перекоса шкива или заклинивания подшипников. Если после чистки генератор шумит или не выдает нужное напряжение, проверяются зазоры в подшипниках (не более 0,05 мм) и сопротивление обмоток (должно быть в пределах 3–5 Ом).
Какие инструменты и материалы понадобятся для чистки генератора
Для разборки генератора потребуются ключи на 8, 10, 12 и 13 мм – стандартные размеры для большинства крепежных элементов. Шестигранные головки на 5 и 6 мм пригодятся для откручивания болтов подшипников и регулировочных планок. Торцевые головки с трещоткой ускорят процесс, особенно при работе в труднодоступных местах. Не обойтись без плоской и крестовой отверток: первая нужна для снятия защитных крышек, вторая – для фиксации клемм и мелких винтов.
Съемник подшипников – обязательный инструмент, если планируется замена или глубокая очистка переднего подшипника. Универсальный съемник с тремя лапами подойдет для большинства моделей генераторов, но для некоторых (например, Bosch или Valeo) может потребоваться специализированный. Для извлечения заднего подшипника часто хватает молотка и оправки подходящего диаметра, но лучше использовать гидравлический пресс, чтобы избежать перекосов.
Компрессор с насадкой для продувки – самый эффективный способ удаления пыли и мелкого мусора из обмоток и вентиляционных каналов. Давление должно быть не выше 3–4 бар, чтобы не повредить изоляцию. Альтернатива – баллончик со сжатым воздухом, но его хватит только на локальную очистку. Для протирки контактов и контактных колец подойдет безворсовая салфетка или хлопчатобумажная ткань, смоченная в спирте или специализированном очистителе электрических контактов.
Наждачная бумага с зернистостью P800–P1200 пригодится для зачистки окисленных контактных колец. Более грубая наждачка (P400) может оставить глубокие царапины, что ускорит износ щеток. Для полировки после зачистки используют войлочный круг на дрели или пасту ГОИ. Если кольца сильно изношены, их протачивают на токарном станке, но это требует профессионального оборудования.
Смазка для подшипников – критически важный материал. Для закрытых подшипников (6202, 6303 и аналоги) подходит литиевая смазка с рабочей температурой до 150°C, например, Литол-24 или Mobilgrease XHP 222. Для открытых подшипников лучше использовать консистентную смазку с высокой адгезией, например, Molykote BR2 Plus. Избегайте универсальных смазок типа WD-40 – они не обеспечивают длительной защиты.
Мультиметр необходим для проверки обмоток статора и ротора на обрыв или короткое замыкание. Диапазон измерения сопротивления должен быть не менее 200 Ом. Для проверки диодного моста потребуется режим прозвонки диодов. Тестер изоляции (мегаомметр) пригодится, если есть подозрения на пробой обмоток на корпус, но в гаражных условиях можно обойтись мультиметром с пределом измерения 2 МОм.
Дополнительные материалы: силиконовая смазка для обработки резиновых уплотнений, термоусадочная трубка для изоляции восстановленных проводов, алюминиевая фольга для защиты обмоток при пайке. Для фиксации мелких деталей удобно использовать магнитные лотки или пластиковые контейнеры с ячейками. Работать лучше в перчатках из нитрила – они защищают от масла и не оставляют ворсинок.

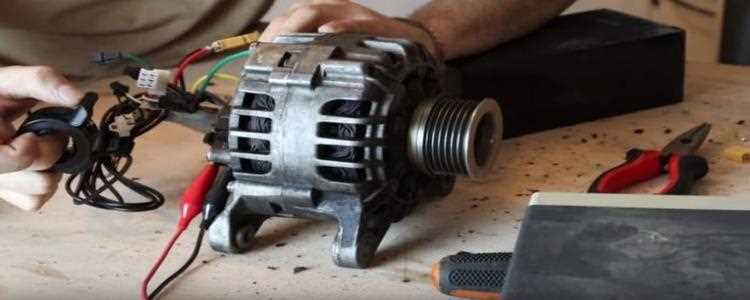

Как безопасно снять генератор с автомобиля без повреждений
При снятии генератора с автомобилей с поперечным расположением двигателя (например, переднеприводные ВАЗ или большинство иномарок) часто требуется демонтаж дополнительных элементов: защиты картера, кронштейнов или даже шлангов системы охлаждения. В таких случаях действуйте последовательно, не прилагая чрезмерных усилий – если болт не поддаётся, обработайте его проникающей смазкой (WD-40, LIQUI MOLY) и дайте ей подействовать 10–15 минут. Извлекайте генератор аккуратно, избегая ударов о соседние детали: даже небольшой скол на корпусе может привести к утечке тока или перегреву в будущем. Храните снятый агрегат на чистой поверхности, защищённой от пыли и влаги.
Разборка генератора: последовательность действий и ключевые моменты
Перед началом разборки отсоедините клемму «минус» аккумулятора и снимите генератор с автомобиля. Зафиксируйте положение шкива специальным ключом (например, на 24 мм) или зажмите его в тисках через мягкие прокладки, чтобы не повредить поверхность. Открутите гайку крепления шкива головкой на 19–22 мм (зависит от модели) – для этого потребуется удерживать ротор от проворачивания. Снимите шкив, дистанционную шайбу и вентилятор, если он установлен отдельно. На этом этапе проверьте состояние подшипника шкива: люфт или посторонние шумы указывают на необходимость замены.
Открутите стяжные болты корпуса генератора (обычно 3–4 штуки) ключом на 8–10 мм. Разделите переднюю и заднюю крышки, аккуратно поддевая их плоской отверткой в местах стыка – избегайте перекосов, чтобы не повредить обмотки статора. Если крышки не поддаются, прогрейте их феном до 60–80°C: металл расширится, и разборка пройдет легче. Извлеките ротор из передней крышки, удерживая его за вал, а не за обмотку. Осмотрите контактные кольца: черный налет или глубокие борозды требуют шлифовки наждачной бумагой зернистостью 800–1000.
Последний этап – извлечение подшипников. Для передней крышки используйте съемник с лапками под внутреннее кольцо, упираясь в корпус крышки. Задний подшипник часто запрессован в пластиковую втулку: выпрессуйте его через деревянную проставку, постукивая молотком по валу ротора. Не применяйте силу к внешнему кольцу подшипника – это приведет к его разрушению. Промойте все детали в бензине или очистите ультразвуковой ванной, если доступна. Сушите только сжатым воздухом: тряпки оставляют ворсинки, которые могут засорить механизм.
Очистка ротора и статора от пыли и грязи без специального оборудования
Ротор и статор генератора накапливают пыль, металлическую стружку и масляные отложения, что снижает эффективность охлаждения и увеличивает риск перегрева. Для очистки без профессиональных инструментов используйте мягкую щётку с синтетическим ворсом (например, зубную или кисть для покраски) и безворсовую ткань, смоченную в изопропиловом спирте (концентрация не менее 70%). Избегайте жёстких щёток и абразивов – они повреждают изоляцию обмоток и лаковое покрытие. Перед началом отключите аккумулятор и снимите генератор, чтобы обеспечить доступ ко всем поверхностям.
Основные зоны загрязнения – пазы статора и лопасти ротора. Для удаления пыли из пазов используйте деревянные или пластиковые палочки (например, зубочистки или шпатели для моделирования), обёрнутые тканью. Не применяйте металлические предметы – они могут замкнуть витки обмотки. Для очистки лопастей ротора зафиксируйте его в тисках через мягкие прокладки (резина, войлок) и аккуратно протрите каждую лопасть спиртом, удаляя масляные пятна. Если грязь въелась, нанесите спирт на 2–3 минуты, затем сотрите остатки сухой тканью.
- Не используйте сжатый воздух из компрессора – давление может повредить обмотки или сместить подшипники.
- Сушите детали при комнатной температуре не менее 1 часа перед сборкой – остатки спирта могут вызвать коррозию.
- При сильном загрязнении масляными отложениями замените спирт на очиститель карбюратора (аэрозоль), но работайте в хорошо проветриваемом помещении.
Проверка и замена изношенных щёток генератора при чистке
Щётки генератора – расходный элемент, износ которого напрямую влияет на стабильность зарядки аккумулятора. Критический предел длины щёток для большинства автомобилей составляет 5–7 мм (для иномарок – уточняйте по сервисной документации). Измерьте выступающую часть штангенциркулем: если она меньше нормы, замена обязательна. Обратите внимание на равномерность износа – несимметричное стачивание указывает на перекос щёткодержателя или деформацию контактных колец ротора.
Процесс замены:
- Отключите клемму «минус» аккумулятора и снимите защитный кожух генератора (обычно крепится на 2–3 болтах).
- Отсоедините разъём регулятора напряжения, открутите винты крепления щёткодержателя (часто используются Torx T20 или T25).
- Извлеките щёткодержатель, запомнив положение пружин – они должны свободно возвращать щётки в исходное состояние.
- Установите новые щётки, убедившись, что они без заеданий перемещаются в пазах. Припаяйте провода (если предусмотрено конструкцией) или закрепите их штатными фиксаторами.
- Соберите узел в обратном порядке, предварительно очистив контактные кольца ротора от нагара безворсовой салфеткой, смоченной в спирте.
После установки проверьте работу генератора под нагрузкой: запустите двигатель, включите фары и обогрев заднего стекла. Напряжение на клеммах аккумулятора должно составлять 13,8–14,5 В при 2000 об/мин. Если показания ниже – осмотрите пайку проводов щёток, убедитесь в отсутствии окислов на контактах регулятора напряжения. При повторном падении напряжения замените регулятор в сборе со щёткодержателем.
Как правильно промыть подшипники и заменить смазку
Замена смазки требует точного подбора состава. Для подшипников генератора подходит литиевая смазка NLGI 2 (например, Liqui Moly LM 50 или Mobilgrease XHP 222). Нанесите смазку тонким слоем на дорожки качения и шарики, заполняя не более 30% свободного объема подшипника. Избыток смазки приведет к перегреву и ускоренному износу. Для закрытых подшипников используйте шприц с иглой, чтобы ввести смазку через зазоры в уплотнениях.
Перед установкой проверьте подшипник на люфт и шум. Вращайте его вручную – движение должно быть плавным, без заеданий. Если обнаружены повреждения сепаратора или выкрашивание металла, замените подшипник целиком. При сборке генератора нанесите каплю фиксатора резьбы на крепежные болты крышек, чтобы предотвратить самоотвинчивание от вибрации.
Сборка генератора после чистки: порядок и контроль качества
Соберите щеточный узел, предварительно измерив длину щеток – минимально допустимый размер для большинства генераторов составляет 5 мм (для ВАЗ-2110 – 4,5 мм). При установке диодного моста проверьте полярность каждого диода мультиметром в режиме проверки диодов: прямое падение напряжения должно быть в пределах 0,5–0,7 В, обратное сопротивление – бесконечность. Затяните гайки крепления моста с моментом 4–5 Н·м, используя динамометрический ключ. После сборки проверните ротор вручную – он должен вращаться свободно, без заеданий и посторонних шумов. Подключите генератор к аккумулятору через амперметр и вольтметр: при оборотах 2000–3000 об/мин напряжение должно составлять 13,8–14,5 В, а ток зарядки – не менее 50% от номинального (например, для генератора 94.3701 – 45 А).
Установка генератора обратно и проверка его работоспособности
Перед монтажом убедитесь, что посадочное место на двигателе очищено от грязи и масла – даже мелкие частицы могут нарушить теплоотвод. Нанесите тонкий слой термопасты на тыльную сторону генератора, если он контактирует с металлической поверхностью блока цилиндров. Затяните крепежные болты моментом 25–30 Н·м, начиная с нижнего, чтобы избежать перекоса корпуса. Подключите силовой провод к клемме «B+» и зафиксируйте гайкой с усилием 8–10 Н·м, предварительно зачистив контактные поверхности наждачной бумагой зернистостью P400.
Восстановите соединение регулятора напряжения, используя оригинальные разъемы – самодельные скрутки часто становятся причиной скачков тока. Проверьте натяжение ремня: прогиб между шкивами генератора и коленвала должен составлять 8–12 мм при усилии 10 кгс. Если ремень новый, повторите проверку после 500 км пробега – он может растянуться. Запустите двигатель и сразу же проконтролируйте показания вольтметра на клеммах аккумулятора: при 2000 об/мин напряжение должно находиться в диапазоне 13,8–14,4 В.
Прослушайте генератор в течение 30 секунд после запуска: посторонние шумы (писк, скрежет, гул) указывают на неверную установку шкива или подшипников. Если напряжение ниже 13,5 В, отключите все потребители и повторите замер – падение до 12,8 В свидетельствует о неисправности диодного моста или обрыве обмотки. Для точной диагностики используйте мультиметр в режиме измерения сопротивления: обмотка статора должна показывать 0,2–0,5 Ом между фазами, а ротор – 2,5–5 Ом между контактными кольцами.
После 10 минут работы двигателя на холостом ходу проверьте температуру корпуса генератора – она не должна превышать 60°C. Если нагрев выше, осмотрите подшипники и смажьте их литолом-24 через пресс-масленку, если таковая предусмотрена конструкцией. Заглушите двигатель, подождите 2 минуты и снова замерьте напряжение на аккумуляторе: оно должно оставаться в пределах 12,6–12,8 В. Если показания ниже, замените регулятор напряжения – даже при исправном генераторе он может «просаживать» заряд.
