Перед началом работы проверьте состояние щупов: изоляция не должна иметь трещин, а наконечники – окисления. Для измерений в сетях 220 В используйте щупы с категорией безопасности не ниже CAT III. Если мультиметр не поддерживает автоматический выбор диапазона, установите предел измерений на 20–30% выше ожидаемого напряжения. Например, для проверки аккумулятора 12 В выберите диапазон 20 В DC, а для розетки – 600 В AC.
При подключении щупов соблюдайте полярность для постоянного тока: красный провод – к положительному контакту, черный – к отрицательному. В цепях переменного тока полярность не имеет значения, но важно избегать касания токоведущих частей руками. Если мультиметр показывает отрицательное значение при измерении DC, просто поменяйте щупы местами. Для точности замеров в цепях с высоким сопротивлением используйте функцию относительного измерения (REL), чтобы исключить влияние паразитных наводок.
Некоторые модели мультиметров требуют калибровки перед использованием. Проверьте руководство пользователя: если прибор не отображает 0 В при замкнутых щупах, выполните сброс настроек или обратитесь к сервисному центру. Для длительных измерений закрепите щупы зажимами типа «крокодил», чтобы избежать случайного разрыва цепи. Запомните: даже кратковременное превышение допустимого напряжения может вывести мультиметр из строя.
Проверка напряжения мультиметром: пошаговая инструкция

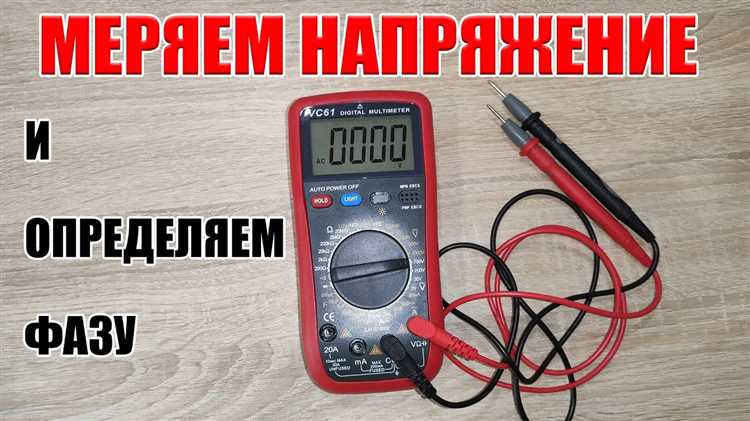

Перед началом измерений убедитесь, что мультиметр исправен и кабели подключены правильно: черный провод – в гнездо COM, красный – в гнездо VΩ (или VΩmA для малых токов). Для проверки постоянного напряжения (DC) установите переключатель в сектор DCV, для переменного (AC) – в ACV. Диапазон выбирайте с запасом: например, для сети 220 В – 600 В AC, для автомобильного аккумулятора 12 В – 20 В DC.
При измерении переменного напряжения в розетке соблюдайте технику безопасности: не касайтесь оголенных частей щупов, стойте на сухой поверхности. Вставьте щупы в гнезда розетки – полярность не важна. На дисплее отобразится значение, близкое к 220–240 В (допустимое отклонение ±10%). Если показания ниже 200 В или выше 250 В, проверьте проводку или обратитесь к электрику.
Для проверки постоянного напряжения, например, батарейки AA, установите диапазон 2 В DC. Коснитесь черным щупом минусового контакта, красным – плюсового. Новая щелочная батарейка должна показывать 1,5–1,6 В, разряженная – менее 1,2 В. При обратной полярности на дисплее появится знак «–», но это не повредит прибору.
При работе с автомобильным аккумулятором (12 В) выберите диапазон 20 В DC. Подключите черный щуп к минусовой клемме, красный – к плюсовой. Исправный аккумулятор в покое выдает 12,6–12,8 В, при работающем двигателе – 13,8–14,4 В. Значения ниже 12,2 В указывают на глубокий разряд, выше 15 В – на неисправность генератора.
Если мультиметр показывает «OL» (перегрузка), увеличьте диапазон измерений. Например, при проверке блока питания 5 В на диапазоне 2 В прибор не сможет отобразить значение – переключитесь на 20 В DC. Для точных измерений малых напряжений (менее 1 В) используйте диапазон 200 мВ или 2 В с минимальной погрешностью.
Измеряя напряжение на плате устройства, избегайте короткого замыкания щупами соседних контактов. Для микросхем с напряжением питания 3,3 В или 5 В выбирайте диапазон 20 В DC. Проверяйте напряжение относительно общего провода (GND) – черный щуп подключайте к нему, красный – к контрольной точке. Отклонение более ±5% от номинала может указывать на неисправность.
При проверке напряжения в цепях с высоким сопротивлением (например, датчики) используйте режим относительных измерений (REL), если он есть в вашем мультиметре. Это исключит влияние внутреннего сопротивления прибора на результат. Для сигналов с частотой выше 1 кГц выбирайте мультиметр с True RMS – обычные модели дают погрешность до 30%.
После завершения измерений отключите щупы от цепи и переведите переключатель в положение OFF или на максимальный диапазон ACV. Храните мультиметр в сухом месте при температуре от +5 до +40 °C. Регулярно проверяйте калибровку прибора: для этого измерьте эталонное напряжение (например, 1,5 В от новой батарейки) и сравните с паспортными данными.
Как выбрать правильный режим измерения на мультиметре
Перед измерением напряжения определите, с каким типом тока работаете: постоянным (DC) или переменным (AC). На мультиметре режимы обозначаются символами: «V=» или «DCV» для постоянного напряжения, «V~» или «ACV» – для переменного. Ошибка в выборе приведёт к некорректным показаниям или повреждению прибора. Например, попытка измерить сетевое напряжение 220 В в режиме DCV покажет ноль, так как мультиметр не зафиксирует колебания переменного тока.
Установите предел измерения выше ожидаемого значения. Если напряжение неизвестно, начните с максимального диапазона (обычно 600 В или 1000 В для AC/DC) и постепенно снижайте, пока не получите точные показания. Работа в заниженном диапазоне приведёт к перегрузке: на дисплее появится «OL» (overload), а в некоторых моделях сгорит предохранитель. Для батареек 1,5 В достаточно диапазона 2 В или 20 В, для автомобильного аккумулятора – 20 В.
При измерении постоянного напряжения соблюдайте полярность: красный щуп подключайте к «+», чёрный – к «−». В режиме ACV полярность не имеет значения, так как ток меняет направление. Если мультиметр показывает отрицательное значение в режиме DCV, щупы подключены наоборот. Некоторые модели автоматически определяют полярность, но для точности лучше контролировать подключение вручную.
Для низковольтных цепей (до 20 В) используйте режим с высоким разрешением, например, 200 мВ или 2 В. Это позволит увидеть малейшие колебания напряжения, критичные в электронике. В бытовых условиях (розетки, лампы) достаточно диапазона 200 В или 600 В. Избегайте измерений в режиме тока (A) при проверке напряжения – это вызовет короткое замыкание и повредит мультиметр.
Если мультиметр поддерживает функцию «Auto Range», активируйте её для автоматического подбора диапазона. Это удобно при частых измерениях в разных цепях, но увеличивает время отклика прибора. В ручном режиме переключение происходит мгновенно, что важно при работе с нестабильными источниками питания. Перед использованием проверьте, что переключатель установлен именно в секцию напряжения, а не сопротивления или прозвонки.
При измерении высокого напряжения (свыше 30 В AC или 60 В DC) используйте щупы с изолированными рукоятками и защитными колпачками. Не касайтесь металлических частей щупов во время работы – даже небольшой ток может быть опасным. Для безопасности отключайте питание цепи перед подключением мультиметра, если это возможно. После завершения измерений переведите прибор в режим «OFF» или на максимальный диапазон напряжения, чтобы избежать случайного короткого замыкания при следующем использовании.
Подготовка щупов и безопасное подключение к цепи
Перед началом измерений убедитесь, что щупы мультиметра не имеют видимых повреждений: трещин на изоляции, окисления наконечников или обрывов проводов. Даже микроскопические дефекты могут исказить показания или создать опасность поражения током. Для проверки целостности щупов переведите мультиметр в режим прозвонки (символ диода или звукового сигнала) и коснитесь наконечниками друг друга – прибор должен издать непрерывный звук, а сопротивление не должно превышать 0,5 Ом.
Подключите черный щуп к гнезду COM (общий), а красный – к гнезду с маркировкой VΩmA или V, если измеряемое напряжение не превышает 600 В. Для сетей переменного тока свыше 30 В или постоянного тока выше 60 В используйте только щупы с категорией безопасности не ниже CAT III (указана на корпусе). Игнорирование этого требования при работе с промышленными цепями может привести к пробою изоляции и короткому замыканию.
При подключении к цепи сначала закрепите черный щуп на точке с нулевым потенциалом (нейтраль, земля или минус источника), затем – красный на фазу или плюс. Такой порядок минимизирует риск случайного касания токоведущих частей руками. Если измеряете напряжение в розетке, вставляйте щупы в гнезда последовательно, а не одновременно, чтобы избежать искрения. Для трехфазных систем используйте дифференциальный метод: измеряйте напряжение между фазами попарно, а не относительно земли.
Избегайте прикосновений к металлическим частям щупов во время измерений, особенно в цепях с напряжением выше 50 В. Если необходимо удерживать щупы руками, используйте дополнительные изолирующие приспособления: резиновые перчатки с классом защиты не ниже 00 (до 500 В) или специальные держатели с фиксаторами. При работе в условиях повышенной влажности или на открытом воздухе применяйте щупы с двойной изоляцией и проверяйте их герметичность перед каждым использованием.
После завершения измерений отключите щупы от цепи в обратном порядке: сначала красный, затем черный. Храните щупы в защитном чехле или на специальной подставке, исключая их перегибы и контакт с острыми предметами. Регулярно очищайте наконечники от окислов спиртом или специальным растворителем, но не используйте абразивные материалы – они нарушают покрытие и увеличивают переходное сопротивление.
Измерение постоянного напряжения в батареях и блоках питания
- Для блоков питания проверяйте напряжение под нагрузкой: подключите устройство (например, светодиодную ленту или роутер) и измерьте напряжение на выходных клеммах. Допустимое отклонение – ±5% от номинала (например, 12 В ±0,6 В).
- При проверке автомобильных аккумуляторов (12 В) используйте диапазон 20 В. Напряжение 12,6 В – 100% заряд, 12,2 В – 50%, ниже 11,9 В – требуется зарядка.
- Не касайтесь щупами металлических частей корпуса блока питания – риск короткого замыкания.
- Для точности повторите измерение 2–3 раза, особенно если мультиметр показывает нестабильные значения.
Проверка переменного напряжения в розетках и электроприборах
Перед началом измерений убедитесь, что мультиметр поддерживает режим ACV (переменное напряжение) с диапазоном не менее 600 В. Большинство бытовых розеток в России работают на 220–240 В, но в старых сетях или при неисправностях значения могут отклоняться до 190–250 В. Выберите предел измерений 600 В или 750 В, если прибор не имеет автоматического выбора диапазона.
Вставьте щупы в соответствующие гнёзда мультиметра: чёрный – в COM, красный – в VΩmA. Неправильное подключение щупов приведёт к некорректным показаниям или повреждению прибора. Для розеток используйте только изолированные щупы с защитными колпачками, чтобы исключить случайное касание токоведущих частей.
При проверке розетки вставляйте щупы в отверстия строго поочерёдно: сначала один, затем другой. Не допускайте одновременного касания обоих контактов – это вызовет короткое замыкание. Нормальное напряжение должно составлять 220–230 В с допустимым отклонением ±10%. Если показания ниже 198 В или выше 253 В, требуется диагностика сети.
Для проверки электроприборов подключите их к сети и измерьте напряжение на входных клеммах или вилке. Убедитесь, что прибор включён, но не находится под нагрузкой (например, лампа выключена). Разница между напряжением в розетке и на клеммах устройства не должна превышать 5 В – большее падение указывает на неисправность кабеля или внутренней проводки.
При работе с трёхфазными розетками (380 В) используйте мультиметр с пределом измерений не менее 500 В. Измеряйте напряжение между фазами (L1–L2, L2–L3, L1–L3) – оно должно быть в пределах 380–400 В. Напряжение между фазой и нейтралью (L–N) должно составлять 220–230 В. Отклонения свидетельствуют о перекосе фаз или обрыве нейтрали.
Если мультиметр показывает 0 В, проверьте целостность щупов и правильность их подключения. При исправных щупах отсутствие напряжения может означать срабатывание автомата, обрыв провода или неисправность розетки. В таких случаях отключите питание и прозвоните цепь на обрыв. Никогда не измеряйте напряжение при снятой крышке розетки или разобранном приборе без отключения от сети.
После завершения измерений переведите мультиметр в режим OFF или на максимальный предел постоянного напряжения (DCV), чтобы избежать случайного разряда батареи. Храните прибор в сухом месте, защищённом от пыли и механических повреждений. Регулярно проверяйте калибровку мультиметра, сравнивая его показания с эталонным источником напряжения.
