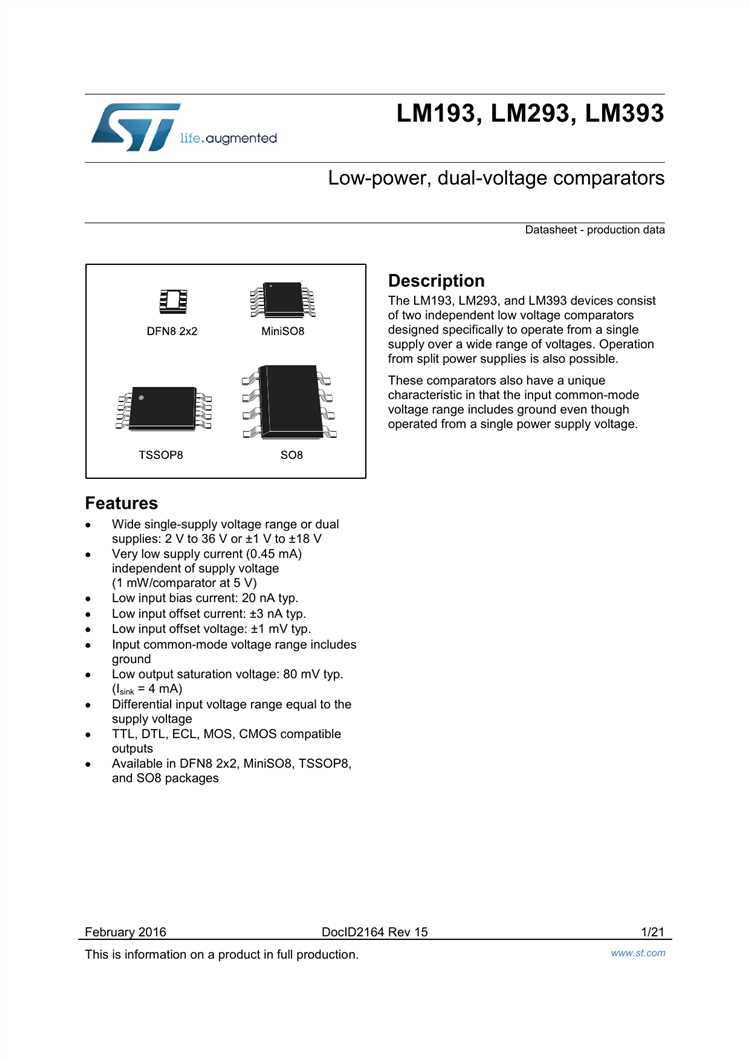

LM293 – это сдвоенный компаратор напряжения с открытым коллектором, способный работать в диапазоне от 2 В до 36 В. Его ключевая особенность – возможность сравнивать два аналоговых сигнала и формировать цифровой выходной сигнал (логический 0 или 1) в зависимости от разницы напряжений на входах. Микросхема часто применяется в схемах контроля уровня сигналов, защиты от перегрузок, ШИМ-регуляторах и детекторах пороговых значений.
Типовая схема подключения LM293 включает два компаратора в одном корпусе (DIP-8 или SOIC-8), каждый из которых имеет неинвертирующий (+) и инвертирующий (–) входы, а также выход с открытым коллектором. Для корректной работы требуется подтягивающий резистор на выходе (обычно 1–10 кОм), так как выходной транзистор микросхемы не имеет внутренней нагрузки. Максимальный ток нагрузки на выходе – 20 мА, что достаточно для управления маломощными реле или логическими входами микроконтроллеров.
Принцип работы основан на сравнении напряжений на входах: если напряжение на неинвертирующем входе выше, чем на инвертирующем, выходной транзистор закрывается, и на выходе устанавливается высокий уровень (через подтягивающий резистор). В противном случае транзистор открывается, и выход переходит в низкий уровень. Гистерезис отсутствует, поэтому для устранения дребезга при медленно меняющихся сигналах рекомендуется добавлять обратную связь через резисторы (например, 100 кОм между выходом и неинвертирующим входом).
При подключении важно учитывать допустимые пределы входных напряжений: они не должны превышать напряжение питания микросхемы более чем на 0,3 В. Для защиты от помех на входах ставят RC-фильтры (например, 1 кОм + 100 нФ). Если требуется сравнивать сигналы с разными опорными уровнями, на один из входов подают стабилизированное напряжение через делитель (например, на инвертирующий вход – 2,5 В для сравнения с аналоговым сигналом).
Пример практической схемы: детектор уровня напряжения с порогом 3 В. На инвертирующий вход подают опорное напряжение 3 В через делитель из двух резисторов по 10 кОм (от источника 6 В), а на неинвертирующий – контролируемый сигнал. Выход компаратора подключают к микроконтроллеру через подтягивающий резистор 4,7 кОм. При превышении сигналом порога 3 В на выходе появится логическая единица.
Как подключить LM293: принцип работы схемы
Принцип работы основан на сравнении напряжений на входах: если напряжение на неинвертирующем входе (+) превышает напряжение на инвертирующем (-), выход компаратора переходит в состояние низкого уровня (открытый коллектор). В противном случае выход остаётся непроводящим. Гистерезис отсутствует, поэтому для устранения дребезга при медленно меняющихся сигналах рекомендуется добавлять внешнюю обратную связь через резисторы 10–100 кОм между выходом и неинвертирующим входом.
Пример практического подключения: для управления двигателем постоянного тока через транзисторный ключ один из компараторов LM293 настраивают как детектор превышения порога. На инвертирующий вход подают опорное напряжение 2,5 В (сформированное делителем из VCC), а на неинвертирующий – сигнал с датчика тока. При превышении порога выход компаратора активирует транзистор, размыкая цепь питания двигателя. Резистор на выходе компаратора выбирают 4,7 кОм для согласования с базой транзистора.
Важно учитывать максимальный выходной ток LM293 – 20 мА на канал. При подключении нагрузок с большим током (например, реле) используют промежуточные транзисторы или MOSFET. Также следует избегать подачи на входы напряжений, превышающих VCC или ниже GND, даже кратковременно – это может вывести микросхему из строя. Для защиты входов от помех параллельно им устанавливают конденсаторы 0,1 мкФ.
Типовая схема включения LM293 в режиме компаратора с гистерезисом требует двух резисторов: один (R1) между выходом и неинвертирующим входом, второй (R2) – между неинвертирующим входом и источником опорного напряжения. Соотношение R1/R2 определяет ширину петли гистерезиса. Например, при R1 = 100 кОм и R2 = 10 кОм гистерезис составит около 10% от опорного напряжения, что эффективно подавляет шумы в сигнале.
Необходимые компоненты для сборки схемы на LM293
Входные цепи требуют резисторов для задания опорного напряжения и ограничения тока. Для базовой схемы компаратора понадобятся:
- Резисторы 10 кОм – 2 шт. (для делителя напряжения на инвертирующем входе).
- Резисторы 1 кОм – 2 шт. (подтягивающие на выходах, если требуется логический уровень).
- Потенциометр 10 кОм (для регулировки порога срабатывания).
При работе с индуктивной нагрузкой (реле, двигатели) обязательно установите защитные диоды 1N4007 параллельно нагрузке, чтобы предотвратить выбросы напряжения.
Для визуализации состояния выходов используйте светодиоды с токоограничивающими резисторами. Подойдут стандартные 5-мм светодиоды с прямым током 20 мА и падением напряжения 2 В. Резисторы рассчитываются по формуле: R = (Vпит – VLED) / ILED. Например, при питании 5 В и токе 10 мА номинал резистора составит 330 Ом. Для индикации высокого уровня на выходе LM293 подключите светодиод анодом к питанию через резистор, а катодом – к выходу компаратора.
Если схема управляет мощной нагрузкой (например, двигателем постоянного тока), потребуется силовой ключ. Для токов до 500 мА подойдет биполярный транзистор типа BD139 (n-p-n) или IRFZ44N (MOSFET) для токов до 5 А. Не забывайте о радиаторе при работе с большими токами. Для гальванической развязки используйте оптопару PC817 или реле с напряжением срабатывания, соответствующим выходному сигналу LM293.
Пошаговая инструкция по подключению микросхемы LM293
- Проверьте схему. Подайте питание и протестируйте управление, подавая сигналы на входы. Измерьте напряжение на выходах мультиметром: при правильной работе оно должно соответствовать логическим уровням входов за вычетом падения напряжения на транзисторах (около 1–2 В). При перегреве микросхемы добавьте радиатор или снизьте ток нагрузки.
Типовые схемы включения LM293 для управления двигателями
Проверка работоспособности собранной схемы с LM293
Измерьте напряжение на выходах мультиметром в режиме постоянного напряжения. В активном состоянии (высокий уровень) напряжение должно быть не менее 90% от VCC, в низком – не более 0,4 В. Если значения не соответствуют, проверьте наличие коротких замыканий на выходах, правильность подключения нагрузки и исправность микросхемы. Для диагностики замените LM293 на заведомо исправную – нестабильная работа часто связана с перегревом или превышением допустимого тока (максимум 20 мА на выход).
При работе с индуктивной нагрузкой (например, реле или двигателем) обязательно установите защитный диод (1N4007) параллельно нагрузке в обратной полярности. Без диода скачки напряжения при отключении могут вывести LM293 из строя. Проверьте наличие искрения на контактах – это признак отсутствия защиты. Если схема используется для ШИМ-управления, убедитесь, что частота не превышает 10 кГц, иначе микросхема может не успевать переключаться, что приведет к перегреву.
Для проверки гистерезиса (если он реализован в схеме) подайте на входы медленно изменяющееся напряжение и зафиксируйте пороги переключения. Например, при гистерезисе 50 мВ разница между напряжениями включения и выключения должна составлять именно это значение. Если гистерезис отсутствует, компаратор может «дребезжать» при малейших помехах. В таком случае добавьте резистор обратной связи между выходом и неинвертирующим входом (обычно 10–100 кОм) для создания положительной обратной связи.
После успешной проверки статического режима протестируйте схему под нагрузкой. Подключите двигатель и измерьте ток потребления – он не должен превышать 600 мА на канал (максимальный ток LM293). Если ток выше, используйте внешний транзистор (например, NPN типа BD139) для усиления выходного тока. При длительной работе контролируйте температуру корпуса микросхемы – она не должна превышать 85°C. В случае перегрева установите радиатор или уменьшите нагрузку.
