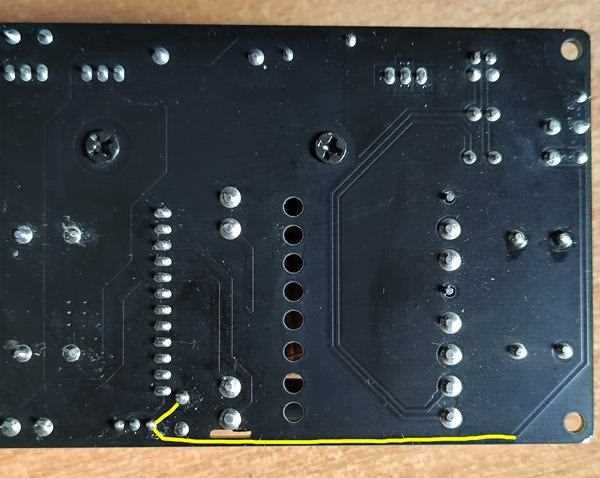

Плохое смачивание припоя – одна из ключевых проблем в процессе пайки печатных плат, напрямую влияющая на качество соединений и надежность электронных устройств. Основная причина заключается в нарушении физико-химических условий взаимодействия припоя с поверхностью металлизированных контактных площадок. Оптимальное смачивание достигается при угле контакта менее 30°, однако на практике этот показатель часто превышает 90°, что свидетельствует о неполном растекании припоя и образовании дефектных соединений.
Загрязнение поверхности – наиболее распространенная причина. Остатки флюса, оксидные пленки, органические и неорганические загрязнения (масла, пыль, остатки травильных растворов) создают барьер между припоем и металлом. Даже тонкий слой оксидов толщиной 5–10 нм способен снизить смачиваемость на 40–60%. Для устранения проблемы требуется тщательная очистка поверхности перед пайкой с использованием изопропилового спирта, ультразвуковых ванн или специализированных растворителей, таких как Flux Remover.
Неправильный выбор флюса играет критическую роль. Активность флюса должна соответствовать типу металлизации платы. Например, для пайки медных контактных площадок с покрытием OSP (Organic Solderability Preservative) требуется флюс с высокой кислотностью (pH 2–3), тогда как для иммерсионного золота достаточно слабоактивированного флюса (RMA). Использование несоответствующего флюса приводит к образованию интерметаллидов, ухудшающих адгезию припоя. Рекомендуется проверять совместимость флюса с покрытием платы по стандарту IPC-J-STD-004.
Температурные режимы пайки часто нарушаются. Оптимальная температура пайки для бессвинцовых припоев (например, SAC305) составляет 245–260°C, для свинцовых (Sn63Pb37) – 220–240°C. Превышение температуры на 20–30°C ускоряет окисление поверхности, а недостаточный нагрев (менее 210°C для Sn63Pb37) не обеспечивает полного расплавления припоя и активации флюса. Контроль температурного профиля с помощью термопар и профилометров позволяет избежать этих проблем.
Качество металлизации контактных площадок напрямую влияет на смачивание. Покрытия с высоким содержанием примесей (например, фосфора в иммерсионном никеле) или неравномерной толщиной (менее 0,1 мкм для золота) снижают адгезию припоя. Для оценки качества металлизации используют методы рентгенофлуоресцентного анализа (XRF) или сканирующей электронной микроскопии (SEM). При пайке на никелевое покрытие рекомендуется применять флюсы с добавками серы или органических кислот для улучшения смачивания.
Влажность и атмосферные условия также вносят вклад. Высокая влажность (более 60% RH) способствует образованию гидроксидов на поверхности металла, ухудшая смачивание. Пайку следует проводить в контролируемой среде с влажностью не выше 40% RH и использованием инертных газов (азот, аргон) для снижения окисления. Для плат с длительным хранением перед пайкой требуется сушка при температуре 125°C в течение 2–4 часов.
Корректировка любого из перечисленных факторов требует системного подхода. Начинать диагностику следует с визуального осмотра платы под микроскопом (увеличение 10–40x) для выявления загрязнений и дефектов покрытия. Далее – проверка активности флюса и температурного профиля пайки. В сложных случаях применяют методы поверхностного анализа (AES, XPS) для определения состава оксидных пленок и подбора оптимальных режимов подготовки поверхности.
Как загрязнения на поверхности платы влияют на растекание припоя
Загрязнения на поверхности печатных плат – одна из ключевых причин ухудшения смачиваемости припоя. Органические и неорганические пленки (масла, жиры, остатки флюса, оксиды) создают барьер между припоем и металлизированными участками. Даже мономолекулярные слои загрязнений способны увеличить угол смачивания до 90° и выше, что приводит к образованию шариков припоя вместо равномерного растекания. Исследования показывают, что наличие углеродсодержащих соединений на медной поверхности снижает адгезию припоя на 40–60% при температуре пайки 250°C.
Оксидные пленки, образующиеся при хранении плат во влажной среде, особенно критичны. Толщина оксидного слоя на меди всего в 5 нм уже вызывает заметное ухудшение смачивания. При пайке без флюса или с низкоактивным флюсом такие загрязнения не удаляются полностью, что приводит к «холодным» паяным соединениям с высоким электрическим сопротивлением. Для меди рекомендуется использовать флюсы на основе канифоли с добавками активаторов (например, диметиламин гидрохлорида), которые эффективно растворяют оксиды при температуре выше 180°C.
Остатки технологических жидкостей (например, спиртов, растворителей) после очистки плат также негативно влияют на растекание. Летучие компоненты испаряются при нагреве, но неполярные соединения (минеральные масла, силиконы) остаются на поверхности, снижая поверхностное натяжение припоя. В таких случаях угол смачивания может превышать 120°, что делает пайку невозможной без предварительной механической или химической очистки. Для удаления стойких загрязнений эффективны ультразвуковые ванны с изопропиловым спиртом или специализированными моющими средствами (например, Kyzen A4617).
Пыль и микрочастицы – часто недооцениваемый фактор. Частицы размером более 10 мкм создают локальные препятствия, мешая контакту припоя с металлизацией. В условиях серийного производства пыль от бумажных носителей или текстильных материалов может содержать целлюлозные волокна, которые обугливаются при пайке, образуя изолирующие участки. Для минимизации риска рекомендуется использовать чистые помещения класса ISO 7 или локальные системы фильтрации воздуха в зоне пайки.
Загрязнения от рук операторов (пот, кожный жир) оставляют на платах жировые пятна, которые не удаляются стандартными растворителями. Даже после протирки спиртом на поверхности остается тонкая пленка, ухудшающая смачивание на 20–30%. Решение – обязательное использование нитриловых перчаток и периодическая очистка плат в щелочных растворах (например, 5% раствор NaOH при 50°C в течение 2 минут), которые эффективно удаляют органические загрязнения без повреждения металлизации.
Контроль чистоты поверхности перед пайкой должен включать визуальный осмотр под микроскопом (увеличение 10–20х) и тест на смачиваемость с использованием капли дистиллированной воды. Если капля не растекается, а сохраняет форму с углом контакта более 60°, поверхность требует дополнительной очистки. Для критичных приложений (авиация, медицинская техника) применяют методы количественной оценки загрязнений, такие как измерение поверхностного сопротивления или спектроскопия инфракрасного отражения (FTIR).
Роль окисления контактных площадок в ухудшении пайки
Окисление контактных площадок – одна из ключевых причин плохого смачивания припоем. На поверхности меди при контакте с кислородом образуется оксидный слой (Cu₂O и CuO), толщина которого растет экспоненциально при повышении температуры. При 150°C за 1 час формируется слой до 5 нм, а при 250°C – до 50 нм. Этот слой химически инертен к флюсам на основе канифоли и не растворяется в стандартных припоях Sn-Pb или SAC305, блокируя адгезию.
Скорость окисления зависит от влажности и состава атмосферы. В условиях 85% относительной влажности при 85°C оксидный слой на меди утолщается в 3–5 раз быстрее, чем в сухом воздухе. Присутствие сернистых соединений (например, SO₂) ускоряет процесс, образуя сульфиды меди, которые еще хуже смачиваются припоем. Для предотвращения рекомендуется хранение плат в азотной среде с точкой росы ниже −40°C.
Толщина оксидного слоя напрямую влияет на угол смачивания припоя. При толщине оксида <10 нм угол смачивания составляет 20–30°, что обеспечивает качественную пайку. При 20–50 нм угол увеличивается до 60–90°, а свыше 100 нм – превышает 120°, делая пайку невозможной без дополнительной обработки. Измерение толщины оксида проводится методами эллипсометрии или рентгеновской фотоэлектронной спектроскопии (XPS).
Флюсы с низкой активностью (например, RMA) не способны удалить оксиды толще 20 нм. Для эффективного восстановления поверхности требуются флюсы на основе органических кислот (например, адипиновой или лимонной) или активированные флюсы с галогенидами (Cl⁻, Br⁻). Концентрация активатора должна составлять 0,5–2% для удаления оксидов толщиной до 100 нм. Превышение концентрации приводит к коррозии меди и остаточным загрязнениям.
Температурный профиль пайки критически важен для борьбы с окислением. При нагреве до 200°C оксидный слой частично восстанавливается за счет термического разложения, но полное удаление требует температуры выше 250°C. Однако длительная выдержка при таких температурах усиливает окисление. Оптимальный профиль включает быстрый нагрев до 230–250°C с выдержкой не более 30 секунд и последующим охлаждением в инертной среде.
Предварительная обработка контактных площадок химическими методами повышает смачиваемость. Травление в растворе 5% H₂SO₄ + 3% H₂O₂ в течение 1–2 минут удаляет оксиды толщиной до 200 нм. Альтернативой служит ультразвуковая очистка в спиртовом растворе с добавлением 0,1% щавелевой кислоты. После обработки поверхность необходимо немедленно защитить слоем иммерсионного олова или золота толщиной 0,1–0,3 мкм.
Окисление усиливается при многократных термоциклах. После трех циклов пайки (260°C, 10 секунд) толщина оксида на незащищенной меди достигает 80–120 нм, что требует применения флюсов с высокой активностью или механической зачистки. Для плат с высокой плотностью монтажа рекомендуется использовать защитные покрытия: OSP (Organic Solderability Preservative) на основе бензотриазола или иммерсионное серебро толщиной 0,05–0,2 мкм.
Контроль качества контактных площадок проводится методом теста на смачивание (wetting balance test) по стандарту IPC-J-STD-003. Критерием приемки является время смачивания <1 секунды при 235°C для припоя SAC305. При превышении этого значения требуется повторная обработка поверхности. Для плат с критическими требованиями к надежности допустимый угол смачивания не должен превышать 40°.
Влияние неправильного выбора флюса на смачиваемость припоя
Флюс – ключевой компонент пайки, определяющий эффективность смачивания припоем металлизированных поверхностей. Несоответствие типа флюса материалам платы и припоя приводит к образованию оксидных пленок, которые блокируют контакт. Например, использование канифольных флюсов (R, RMA) на окисленных медных дорожках без предварительной механической зачистки снижает смачиваемость на 40–60%, так как их активность недостаточна для удаления стойких оксидов.
Агрессивные флюсы (RA, SA) содержат галогениды (хлориды, бромиды), которые эффективно растворяют оксиды, но при неправильной дозировке оставляют коррозионно-активные остатки. Исследования показывают, что превышение концентрации активаторов на 0,5% выше рекомендованной (обычно 1–3% для RA-флюсов) увеличивает риск образования интерметаллидов Cu6Sn5 и Cu3Sn, ухудшающих адгезию припоя. Для плат с тонкими покрытиями (Ni/Au, OSP) такие флюсы могут вызвать подтравливание поверхности, снижая площадь контакта на 20–30%.
- Канифольные флюсы (R, RMA) – оптимальны для чистых медных поверхностей, но неэффективны при пайке сплавов с никелем или палладием.
- Водорастворимые флюсы (OA) требуют тщательной промывки: остатки солей вызывают электрохимическую коррозию, особенно в условиях повышенной влажности (относительная влажность >60%).
- Безотмывочные флюсы (NC) содержат минимальное количество активаторов, но их активность падает при температуре ниже 220°C, что критично для низкотемпературных припоев (Sn-Bi, Sn-In).
Температурный диапазон флюса должен соответствовать профилю пайки. Например, флюсы на основе канифоли начинают разлагаться при 260°C, теряя активность. При пайке бессвинцовыми припоями (Sn-Ag-Cu) с пиковой температурой 245–255°C это приводит к неполному удалению оксидов и образованию «холодных» паяных соединений. Для таких случаев рекомендуются синтетические флюсы с термостабильностью до 300°C, например, на основе полиэфиров или аминов.
Совместимость флюса с припоем определяет скорость смачивания. Флюсы на основе канифоли замедляют растекание эвтектических припоев Sn-Pb из-за образования пленки абietic acid, которая снижает поверхностное натяжение расплава. Для бессвинцовых припоев (Sn-Ag, Sn-Cu) эффективнее флюсы с добавками органических кислот (адипиновой, лимонной), ускоряющие смачивание на 15–25%. При пайке алюминия или нержавеющей стали требуются специализированные флюсы с фторидами (например, KF-AlF3), так как стандартные составы не обеспечивают удаление стойких оксидов Al2O3 и Cr2O3.
Остатки флюса после пайки – частая причина ухудшения смачиваемости при последующих операциях. Неудаленные остатки канифоли полимеризуются под действием УФ-излучения или высоких температур, образуя гидрофобную пленку. Для оценки чистоты поверхности используют тест на поверхностное сопротивление изоляции (SIR): значение ниже 108 Ом указывает на необходимость промывки. Водорастворимые флюсы удаляют деионизированной водой (удельное сопротивление >1 МОм·см), безотмывочные – изопропиловым спиртом с добавлением 5–10% дистиллированной воды для снижения поверхностного натяжения.
Выбор флюса должен учитывать не только материал платы, но и условия эксплуатации изделия. Для электронных устройств, работающих в условиях вибрации или термоциклирования, критично отсутствие коррозионных остатков. В таких случаях применяют флюсы с низким содержанием галогенидов (<0,05%) или бесгалогенидные составы на основе полигликолей. Для высоконадежных применений (авиация, медицинская техника) сертифицируют флюсы по стандартам IPC J-STD-004 (классы L0, L1), гарантирующим минимальное влияние на долговечность соединений.
Почему недостаточный нагрев платы приводит к плохому смачиванию
Недостаточный нагрев также провоцирует термический гистерезис: припой, попадая на холодную поверхность, мгновенно охлаждается, теряя способность к растеканию. В условиях серийного производства рекомендуется использовать профили пайки с предварительным нагревом до 120–150°C (для удаления влаги) и последующим резким подъемом температуры до 240–260°C для бессвинцовых сплавов. Контроль температуры термопарой на критических участках платы (особенно под BGA-компонентами) снижает риск локального недогрева на 40–60%.
Как некачественная металлизация отверстий мешает растеканию припоя
Недостаточная толщина медного покрытия в металлизированных отверстиях – одна из ключевых причин плохого смачивания. Оптимальный слой меди должен составлять 20–25 мкм, но при нарушении режимов гальваники он может снижаться до 5–10 мкм. В таких случаях припой не формирует равномерный мениск, а скапливается у краев отверстия, оставляя центральную часть несмоченной. Особенно критично это для плат с высокой плотностью монтажа, где даже микронные отклонения приводят к отслоению паяных соединений при термоциклировании.
Шероховатость поверхности металлизации напрямую влияет на капиллярные свойства припоя. При Ra > 1,5 мкм (допустимый предел по IPC-A-600) расплавленный припой не заполняет микронеровности, а образует локальные разрывы. Причина – остатки фоторезиста или неполное удаление продуктов травления, которые создают барьер для адгезии. Для контроля используют профилометры или сканирующую электронную микроскопию (СЭМ) с разрешением не менее 0,1 мкм.
Окисление меди в отверстиях происходит из-за нарушения условий хранения плат или недостаточной промывки после химического меднения. Даже тонкая пленка Cu₂O толщиной 50–100 нм снижает смачиваемость на 30–40%, так как припой не может образовать интерметаллическое соединение с оксидом. Для удаления окислов применяют травление в растворе серной кислоты (5–10%) с добавлением перекиси водорода (1–3%) при температуре 25–30°C в течение 1–2 минут. После обработки обязателен контроль поверхностного сопротивления – оно не должно превышать 10 мОм/□.
Неоднородность металлизации по глубине отверстия – типичная проблема при неравномерном распределении тока в гальванической ванне. В аспекто-отношениях (отношение глубины к диаметру) свыше 5:1 разница в толщине покрытия между верхней и нижней частями может достигать 50%. Припой в таких условиях стекает к более толстому слою, оставляя тонкие участки несмоченными. Решение – использование анодов специальной формы или импульсного тока с частотой 100–500 Гц для выравнивания плотности тока.
Загрязнение металлизированных отверстий органическими остатками (флюс, масла, продукты разложения фоторезиста) блокирует контакт припоя с медью. Даже мономолекулярные пленки углеводородов увеличивают угол смачивания до 90° и выше. Для очистки применяют плазменную обработку в кислородной среде (мощность 200–400 Вт, давление 0,2–0,5 Торр) в течение 5–10 минут. Альтернатива – ультразвуковая мойка в деионизированной воде с добавлением ПАВ (0,1–0,5%) при температуре 40–50°C.
Трещины и расслоения в металлизации возникают при термических или механических нагрузках на этапе прессования или сверления. Микротрещины шириной 0,5–2 мкм становятся ловушками для флюса и воздуха, препятствуя растеканию припоя. Для их выявления используют метод акустической микроскопии (SAM) с частотой 50–100 МГц. При обнаружении дефектов плату бракуют, так как локальный ремонт металлизации в отверстиях экономически нецелесообразен.
Воздействие остатков паяльной маски на адгезию припоя
Паяльная маска, наносимая на печатные платы для защиты проводников, часто становится источником проблем при пайке из-за неполного удаления или деградации. Остатки маски, особенно в зонах контактных площадок, создают физический барьер между припоем и металлизированной поверхностью. Даже микронные слои неотвержденного или частично разрушенного полимера снижают поверхностное натяжение припоя, препятствуя его растеканию. Исследования показывают, что наличие остатков маски толщиной более 0,5 мкм уменьшает площадь смачивания на 30–50% при использовании бессвинцовых припоев типа SAC305.
Химический состав остатков маски напрямую влияет на адгезию. Эпоксидные маски, содержащие фотоинициаторы на основе сульфониевых солей, при термическом воздействии образуют серосодержащие соединения, которые пассивируют поверхность меди. Это приводит к формированию оксидных пленок, ухудшающих смачиваемость. В отличие от них, акриловые маски оставляют менее реакционноспособные остатки, но их адгезия к подложке ниже, что увеличивает риск отслоения и загрязнения зоны пайки.
Температурные режимы пайки усиливают негативный эффект. При нагреве выше 230°C остатки маски начинают разлагаться с выделением летучих органических соединений, которые конденсируются на поверхности припоя, образуя изолирующий слой. Для бессвинцовых сплавов с температурой плавления 217–227°C этот процесс критичен: даже 2–3% остаточного углерода на контактной площадке снижают прочность паяного соединения на 15–20%. Рекомендуется предварительный прогрев платы до 120–150°C в течение 60–90 секунд для удаления летучих компонентов.
Методы очистки поверхности перед пайкой определяют эффективность смачивания. Механическая обработка (например, щетками из углеродного волокна) удаляет до 90% остатков маски, но может повредить тонкие проводники. Химические методы, такие как обработка в растворах на основе диметилформамида или N-метилпирролидона, растворяют полимерные остатки без воздействия на медь, однако требуют последующей промывки деионизированной водой с удельным сопротивлением не менее 18 МОм·см. Плазменная очистка в аргоновой среде при мощности 200–300 Вт в течение 2–3 минут полностью удаляет органические загрязнения, но экономически оправдана только для серийного производства.
Контроль качества паяльной маски на этапе производства платы критичен. Стандарт IPC-SM-840 регламентирует толщину маски в пределах 20–40 мкм, однако реальные значения часто выходят за эти рамки из-за неравномерного нанесения. Избыточная толщина маски в зоне контактных площадок приводит к ее неполному отверждению под воздействием УФ-излучения, что увеличивает количество остатков. Рекомендуется использовать маски с высоким разрешением (класс 3 по IPC), а также проводить постотверждение при 150°C в течение 30 минут для стабилизации полимерной структуры.
Для диагностики проблем смачивания, вызванных остатками маски, применяют методы растровой электронной микроскопии (РЭМ) с энергодисперсионным анализом (ЭДС). Наличие углерода и серы на поверхности контактных площадок после пайки указывает на неполное удаление маски. Альтернативный метод – тест на смачиваемость с использованием припоя Sn63Pb37: угол смачивания более 40° свидетельствует о загрязнении поверхности. В серийном производстве эффективен контроль с помощью автоматических оптических систем (AOI), настроенных на обнаружение остатков маски размером от 5 мкм.
