Обогрев зеркал в автомобиле – критически важная функция, особенно в условиях низких температур и высокой влажности. Если нагревательные элементы выходят из строя, это приводит к ухудшению видимости и повышает риск ДТП. Мультиметр позволяет быстро проверить целостность цепи и сопротивление нагревателя без демонтажа зеркала.
Для диагностики потребуется цифровой мультиметр с режимом измерения сопротивления (Ω) и диапазоном до 200 Ом. Перед проверкой отключите питание зеркала, сняв клеммы с аккумулятора или отжав разъем на задней стороне корпуса. Типичное сопротивление исправного нагревателя – от 2 до 15 Ом в зависимости от модели автомобиля. Показания «0» указывают на короткое замыкание, а «OL» или «1» – на обрыв.
Измерения проводятся между контактами разъема обогрева. Если сопротивление в норме, но обогрев не работает, проверьте предохранитель (обычно 10–15 А) и реле в монтажном блоке. Для точной локализации неисправности дополнительно замерьте напряжение на контактах при включенном зажигании – оно должно соответствовать бортовой сети (12–14 В).
Подготовка мультиметра к измерениям
Перед проверкой обогрева зеркал убедитесь, что мультиметр исправен. Проверьте состояние батареи: на экране не должно быть индикатора низкого заряда. Для точных измерений используйте свежие элементы питания типа «Крона» (9 В) или AA (1,5 В), в зависимости от модели.
Выберите правильный режим работы. Для проверки напряжения обогрева установите переключатель в положение «V=» (постоянное напряжение). Если необходимо измерить сопротивление нити накала, переключитесь в режим «Ω» с диапазоном 200–2000 Ом. Избегайте измерения сопротивления при подаче напряжения – это повредит прибор.

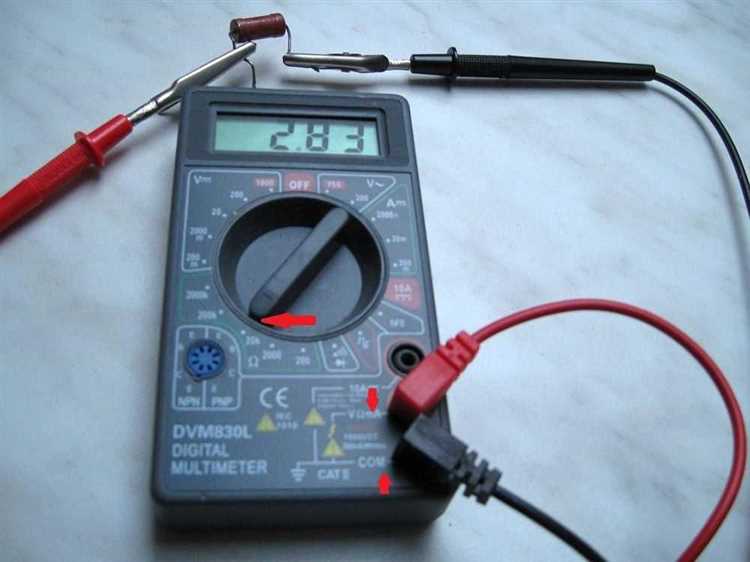

Подключите щупы: черный – в гнездо «COM», красный – в разъем «VΩmA». Убедитесь, что провода не имеют повреждений изоляции, а контакты щупов чистые. Окисленные наконечники зачистите мелкозернистой наждачной бумагой или спиртом.
Перед измерениями выполните калибровку. В режиме сопротивления замкните щупы – дисплей должен показывать 0–1 Ом (погрешность). Если значение выше, проверьте соединения или замените щупы. В режиме напряжения коснитесь щупами контактов известного источника (например, новой батарейки 1,5 В) для проверки точности.
Учитывайте температурные условия. При работе в холодном помещении (ниже +5°C) показания могут запаздывать. Дайте мультиметру 2–3 минуты для адаптации. Избегайте резких перепадов влажности – конденсат на контактах искажает данные.
Для проверки обогрева зеркал заранее определите ожидаемые значения. Напряжение на контактах обычно соответствует бортовой сети (12 В или 24 В), а сопротивление исправного нагревателя – 5–50 Ом в зависимости от модели. Отклонение на 20% и более указывает на неисправность.
Определение контактов обогрева зеркала
Обогрев зеркала обычно питается от двух контактов, расположенных на тыльной стороне элемента. В большинстве автомобилей они скрыты под пластиковым кожухом или закреплены на клеммной колодке.
Для поиска контактов снимите декоративную накладку зеркала. Если доступ затруднен, воспользуйтесь тонкой пластиковой лопаткой, чтобы избежать повреждений. Контакты могут быть помечены символами «+» и «–» или цветными метками (красный/черный).
Важно: полярность не влияет на нагрев, но неправильное подключение мультиметра исказит показания. При отсутствии маркировки используйте режим прозвонки для идентификации парных контактов.
Установите мультиметр в режим измерения сопротивления (200–2000 Ом). Исправный нагревательный элемент показывает 5–15 Ом в зависимости от модели. Значение «1» или «OL» указывает на обрыв цепи.
Совет: при диагностике включите зажигание и проверьте напряжение на контактах (12–14 В). Отсутствие питания указывает на проблемы с предохранителем или реле.
Для зеркал с подогревом стекла контакты часто расположены по нижнему краю. В дождь или мороз используйте токовые клещи для замера нагрузки (обычно 2–5 А). Резкие скачки тока сигнализируют о коротком замыкании.
Проверка напряжения на клеммах питания
Перед проверкой убедитесь, что зажигание включено, а обогрев зеркал активирован. Подключите мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном до 20 В. Красный щуп присоедините к плюсовой клемме питания зеркала, черный – к массе кузова или минусовому проводу. Нормальное значение – 12–14 В при работающем двигателе.
Если напряжение отсутствует, проверьте предохранитель (обычно 10–15 А) в монтажном блоке, соответствующий цепи обогрева. Используйте схему электрооборудования автомобиля для точного определения номера предохранителя. Обрыв в проводке или окисление контактов разъёма также могут быть причиной неисправности.
Кратковременное падение напряжения ниже 10 В указывает на повышенное сопротивление в цепи. Прогрейте контакты разъёма термофеном или обработайте очистителем электроники. Проверьте сопротивление проводов мультиметром: значение выше 0,5 Ом на участке цепи требует замены проводки.
При исправном напряжении, но неработающем обогреве, диагностируйте нагревательный элемент зеркала. Отсоедините разъём и измерьте сопротивление между контактами. Норма – 2–5 Ом в зависимости от модели. Бесконечное сопротивление означает обрыв нити накаливания.
Измерение сопротивления нагревательного элемента
Для проверки исправности нагревательного элемента зеркала мультиметром переключите прибор в режим измерения сопротивления (Ω) с диапазоном 0–200 Ом. Отключите питание элемента перед тестированием, чтобы избежать повреждения мультиметра.
Типичное сопротивление исправного нагревателя лежит в пределах 2–20 Ом, в зависимости от мощности и конструкции. Значения ниже 1 Ома указывают на короткое замыкание, а бесконечность (разрыв цепи) – на обрыв нити.
- Коснитесь щупами клемм нагревателя, исключая контакт с корпусом зеркала.
- При наличии защитного покрытия зачистите контактные точки мелкой наждачной бумагой.
- Если элемент разделен на секции, проверьте каждую отдельно.
При несоответствии сопротивления паспортным данным (если они известны) более чем на 15% элемент считается неисправным. Например, отклонение от номинала 10 Ом на 3 Ом требует замены.
Для точности используйте щупы с острыми наконечниками и минимизируйте длину проводов. Погрешность бюджетных мультиметров в низкоомном диапазоне может достигать 5%, поэтому учитывайте этот фактор.
Если нагреватель подключен через терморегулятор, отсоедините его от цепи перед измерением. Ложные показания часто возникают из-за параллельно подключенных компонентов.
Проверьте утечку на корпус: один щуп подключите к клемме элемента, второй – к металлической части зеркала. Сопротивление должно быть не менее 1 МОм. Наличие проводимости свидетельствует о пробое изоляции.
Диагностика обрыва цепи в проводке
Первый шаг – отключите питание цепи. Убедитесь, что обогрев зеркал неактивен, проверив напряжение на клеммах мультиметром в режиме VDC. Если напряжение выше 0,5 В, цепь под нагрузкой – диагностику продолжать опасно.
Переведите мультиметр в режим прозвонки (значок диода или звуковая иконка). Подключите щупы к разъемам питания зеркала при отключенном разъеме. Отсутствие звукового сигнала указывает на обрыв между точками подключения.
Для точной локализации разомкнутого участка проверьте сопротивление на каждом сегменте цепи. Исправный провод показывает 0,1–0,5 Ом. Показания выше 2 Ом свидетельствуют о повреждении контактов или жилы.
Осмотрите участки с повышенным изгибом – у основания зеркала и в местах входа в дверную гарнитуру. Чаще всего обрыв возникает там из-за механического износа. Используйте тестер в этих зонах точечно.
Если цепь в норме, но обогрев не работает, проверьте сопротивление нагревательного элемента. Типовое значение – 5–15 Ом. Бесконечное сопротивление означает перегорание нити внутри зеркала.
При обнаружении обрыва в дверной проводке используйте ремонтные гильзы с термоусадкой. Зачистите изоляцию на 8–10 мм, соедините жилы пресс-клещами, прогрейте термотрубку строительным феном до полной герметизации.
После ремонта повторно прозвоните цепь и подайте напряжение. Контролируйте ток мультиметром в режиме 10А: потребление исправной системы – 1,5–3 А. Превышение указывает на КЗ, отсутствие тока – на не устраненный обрыв.
Проверка исправности предохранителя
Для проверки предохранителя мультиметром переключите прибор в режим прозвонки или измерения сопротивления (Ω). Приложите щупы к контактам предохранителя: показания «0» или близкие к нему означают исправность, а «OL» или бесконечное сопротивление – обрыв. Если предохранитель в стеклянном корпусе, визуально осмотрите нить на разрыв или потемнение.
При проверке в цепи отключите питание и выньте предохранитель из гнезда. Используйте таблицу типовых номиналов для сравнения:
| Тип | Номинал (А) | Цвет маркировки |
|---|---|---|
| Mini | 5 | Коричневый |
| Standard | 15 | Синий |
| Maxi | 30 | Зеленый |
Тестирование работы реле обогрева
Проверка реле обогрева зеркал начинается с измерения сопротивления между контактами. При выключенном зажигании установите мультиметр в режим омметра (диапазон 200 Ом). Подключите щупы к клеммам реле: исправное устройство покажет сопротивление близкое к нулю (0.1–2 Ом) при подаче напряжения и бесконечность при его отсутствии.
Для проверки управляющего сигнала включите зажигание и активируйте обогрев зеркал. Переведите мультиметр в режим вольтметра (постоянный ток, 20 В). Напряжение на управляющем контакте реле должно составлять 12±0.5 В. Отклонение более чем на 1 В указывает на проблемы в цепи управления – проверьте предохранитель F37 (для VW Golf) или эквивалентный в вашей модели.
При диагностике учитывайте температурную зависимость: некоторые реле срабатывают только при температуре ниже +5°C. Используйте термометр для контроля или искусственно охладите зеркало пакетом со льдом на 3–5 минут перед тестированием.
Если реле не реагирует на команды, проверьте целостность проводов между блоком управления и реле. Сопротивление каждой линии не должно превышать 0.5 Ом. Для точной локализации обрыва используйте метод «прозвонки» – подключите один щуп к массе автомобиля, вторым последовательно проверяйте участки цепи от реле до блока управления.
Поиск возможного короткого замыкания
Перед проверкой зеркал отключите питание и снимите обшивку двери. Используйте мультиметр в режиме прозвонки (значок диода или звуковой сигнал). Один щуп зафиксируйте на массе кузова, вторым последовательно касайтесь контактов разъема обогрева.
Типичные точки КЗ:
- перетертые провода в районе дверных петель;
- окисленные контакты в колодке подключения;
- поврежденная изоляция возле крепежных винтов.
При обнаружении замыкания (мультиметр пищит или показывает 0 Ом) локализуйте участок. Разделите цепь на сегменты, проверяя каждый отдельно: от разъема до места входа проводов в дверь, затем до самого зеркала. Для точного определения поврежденного провода временно замените его перемычкой.
Если КЗ не найдено, но обогрев не работает, измерьте сопротивление нити накала. Норма для большинства авто – 3-15 Ом. Показания ниже 2 Ом указывают на частичное замыкание витков, «бесконечность» – обрыв.
При проверке учитывайте:
- температуру окружающей среды (холодная нить имеет меньшее сопротивление);
- наличие параллельных цепей – перед замером отключите разъем.
После ремонта изолируйте все соединения термоусадкой, а не изолентой. Проверьте срабатывание предохранителя при включении. Для профилактики обработайте контакты токопроводящей смазкой.
Интерпретация результатов измерений
Если мультиметр показывает сопротивление обогрева зеркал в диапазоне 2–10 Ом, система исправна. Значения ниже 2 Ом указывают на короткое замыкание в цепи, выше 15 Ом – на частичный обрыв или окисление контактов. При обрыве (∞ Ом) проверьте целостность проводов и разъемов. Для зеркал с PWM-управлением используйте режим измерения переменного напряжения: стабильные 12–14 В подтверждают работоспособность блока управления.
Колебания показаний при проверке сопротивления (например, от 5 до 50 Ом) – признак повреждения нагревательного элемента. Для точной диагностики прогрейте зеркало до +20°C и повторите замер: резкое падение сопротивления ниже 1 Ом требует замены элемента. Учитывайте температуру окружающей среды – холодный нагреватель может показывать на 10–15% меньше номинала.
