Мотор-колесо мощностью 1500 Вт требует тщательного подбора магнитов, так как их характеристики напрямую влияют на КПД, момент и нагрев системы. Оптимальная магнитная индукция в зазоре между статором и ротором должна составлять 0.35–0.45 Тл – это обеспечивает баланс между тяговым усилием и энергопотреблением. Использование неодимовых сплавов N42–N52 с покрытием никелем или цинком повышает устойчивость к размагничиванию при температурах до 120°C.
Количество полюсов в мотор-колесе 1500 Вт обычно варьируется от 16 до 32, а толщина магнитов редко превышает 5–7 мм. Слишком тонкие магниты снижают крутящий момент, а чрезмерно толстые увеличивают вес и инерцию ротора. Для снижения вихревых токов рекомендуется сегментация магнитов – например, разделение на 3–5 частей с изолирующим покрытием.
Критичный параметр – зазор между магнитами и статором. При номинальной мощности 1500 Вт он должен составлять 0.8–1.2 мм. Уменьшение зазора до 0.5 мм повышает момент на 10–15%, но требует прецизионной сборки и увеличивает риск залипания. Для высокооборотистых режимов (свыше 600 об/мин) предпочтительны магниты с низкотемпературным коэффициентом (αBr ≤ -0.11 %/°C).
Мощность магнитов в мотор-колесе 1500 ватт
В мотор-колесе на 1500 Вт используются неодимовые магниты марки N35-N52, обеспечивающие магнитную индукцию от 1,2 до 1,4 Тесла. Чем выше марка (например, N52), тем эффективнее КПД двигателя при тех же габаритах.
Количество полюсов в таких моторах обычно варьируется от 16 до 32. Больше полюсов – плавнее вращение, но сложнее управление на высоких оборотах. Для городского режима оптимально 20–24 полюса.
- Толщина магнитов: 5–8 мм – влияет на сопротивление размагничиванию.
- Ширина: 10–15 мм – определяет площадь взаимодействия с обмотками.
- Крепление: эпоксидный клей + бандаж из стекловолокна – исключает сдвиг при вибрациях.
При перегреве свыше 80°C неодим теряет 0,1% магнитных свойств на каждый градус. Для защиты применяют термодатчики в статоре и активное охлаждение (например, жидкостное в спортивных моделях).
Срок службы магнитов – 8–12 лет, но только при отсутствии:
- Ударных нагрузок (трещины снижают индукцию на 15–20%).
- Коррозии (никелевое покрытие обязательно для влажного климата).
- Постоянной работы на предельной мощности (рекомендуется 70–80% от максимума).
Для замены подбирайте магниты с идентичными параметрами: отклонение в размерах более 0,3 мм нарушает балансировку ротора.
В бюджетных мотор-колёсах часто используют ферритовые магниты – их индукция всего 0,4–0,6 Тесла, что снижает крутящий момент на 30% при тех же 1500 Вт.
Тестируйте реальную мощность тестером: падение напряжения ниже 44 В при нагрузке сигнализирует о деградации магнитов или проблемах в обмотках.

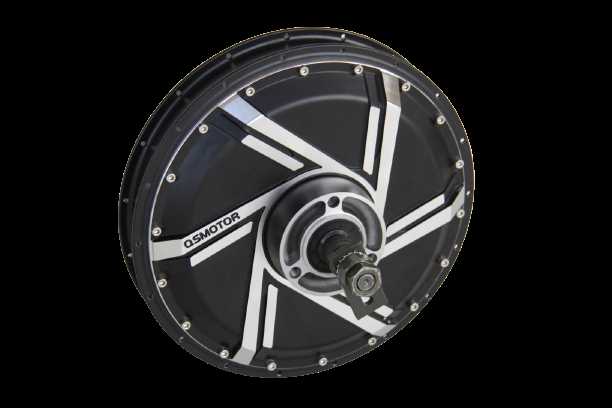

Какие магниты используются в мотор-колесе 1500 Вт
В мотор-колесах мощностью 1500 Вт применяются неодимовые магниты (NdFeB) класса N35-N52. Их высокая энергетическая плотность (до 52 MGOe) обеспечивает необходимый крутящий момент при компактных размерах. Толщина магнитов варьируется от 3 до 6 мм, а форма – сегментированная или прямоугольная для равномерного распределения магнитного поля.
Ключевой параметр – термостабильность. Для предотвращения размагничивания при нагреве до 80-120°C выбирают магниты с маркировкой H (120°C) или SH (150°C). В бюджетных моделях встречаются ферритовые магниты, но их КПД на 15-20% ниже.
Количество полюсов в мотор-колесе 1500 Вт обычно составляет 46-52. Оптимальное соотношение – 16-18 магнитов на роторе при 48 катушках статора. Это снижает вибрации и обеспечивает плавный ход.
Критична защита от коррозии. Неодимовые магниты покрывают никелем (Ni-Cu-Ni) или цинком. Для агрессивных сред рекомендуют эпоксидное напыление толщиной 15-20 мкм.
Производители премиум-сегмента (например, QS Motor, MXUS) используют магниты с добавлением диспрозия (Dy) для сохранения свойств при экстреманых нагрузках. В таких случаях остаточная намагниченность Br превышает 1.4 Тл.
При замене магнитов важно соблюдать полярность и угол установки. Отклонение даже на 5° приводит к потерям мощности до 8%. Используйте шаблоны из углепластика для точной фиксации.
Для ремонта выбирайте магниты с коэрцитивной силой Hcb не менее 12 кЭ. Дешевые аналоги N27-N30 быстро теряют свойства при перегрузках. Проверяйте сертификаты соответствия ISO 9001 и RoHS.
Как толщина магнитов влияет на мощность мотор-колеса
Толщина магнитов в мотор-колесе напрямую определяет силу магнитного поля, что сказывается на крутящем моменте и КПД. Например, в 1500-ваттных моделях стандартная толщина неодимовых магнитов варьируется от 5 до 10 мм. Увеличение толщины до 12 мм усиливает магнитную индукцию на 15–20%, но требует пересчёта зазора между статором и ротором для избежания потерь на вихревые токи.
Слишком тонкие магниты (менее 4 мм) снижают эффективность работы на высоких оборотах из-за недостаточной напряжённости поля. Для мотор-колёс с пиковой нагрузкой (например, при подъёме в гору) оптимальна толщина 8–10 мм – это обеспечивает стабильный момент без перегрева обмоток.
| Толщина магнита (мм) | Прирост крутящего момента (%) | Рекомендуемый ток (А) |
|---|---|---|
| 5 | 0 (база) | 30–35 |
| 8 | 22–25 | 40–45 |
| 10 | 30–35 | 50–55 |
Важно учитывать баланс: магниты толще 10 мм увеличивают вес ротора, что приводит к инерционным потерям. Для 1500-ваттных мотор-колёс с частыми стартами и остановками (городской режим) предпочтительнее магниты 6–8 мм – они дают оптимальное сочетание момента и динамики.
Сравнение неодимовых и ферритовых магнитов в мотор-колесе
Неодимовые магниты (NdFeB) обладают магнитной энергией до 50 МГсЭ, что в 5–10 раз выше, чем у ферритовых (1–4 МГсЭ). В мотор-колесе 1500 Вт это позволяет уменьшить габариты ротора на 30–40% без потерь крутящего момента. Однако неодим теряет свойства при нагреве свыше 80–150°C (в зависимости от марки), что требует точного расчёта системы охлаждения.
Ферритовые магниты дешевле и устойчивы к температурам до 250°C, но для достижения аналогичной мощности мотор-колеса их масса увеличивается в 2–3 раза. Например, в конструкции на 1500 Вт ферритовый ротор может весить 4–6 кг против 1.5–2.5 кг у неодимового аналога. Это критично для электровелосипедов, где важен вес.
Коррозия – слабое место неодима: без защитного покрытия (никель, цинк) магниты разрушаются за 1–2 года в условиях высокой влажности. Ферриты химически инертны и не требуют дополнительной защиты даже при эксплуатации в дождь или снег.
В мотор-колесах с частыми перегрузками (например, грузовые электровелосипеды) ферритовые магниты предпочтительнее из-за линейной кривой размагничивания. Неодим при перегреве теряет магнитные свойства необратимо – после 150°C каждый следующий нагрев снижает его эффективность на 3–5%.
Для скоростных моделей (свыше 50 км/ч) неодим – единственный вариант. Его высокая коэрцитивная сила (10–12 кЭ) обеспечивает стабильность магнитного поля на высоких оборотах, где ферритовые магниты «проседают» на 15–20% из-за вихревых токов.
Выбор зависит от бюджета и условий: неодим – для компактных и скоростных систем с охлаждением, феррит – для бюджетных или работающих в экстремальных температурах. Оптимальный компромисс – гибридные конструкции, где неодим используется в зоне максимальной нагрузки, а феррит – на периферии.
Как проверить силу магнитов в мотор-колесе
Для проверки магнитного поля статора мотор-колеса 1500 Вт понадобится тесламетр или датчик Холла. Замерьте индукцию на поверхности магнитов – у исправного мотора значение должно быть в пределах 0.4–1.2 Тл. Снижение показателей ниже 0.3 Тл указывает на размагничивание.
Проверьте сопротивление обмоток мультиметром. Резкие отклонения от паспортных данных (обычно 0.1–0.5 Ом для моторов 1500 Вт) могут сигнализировать о замыкании, которое косвенно влияет на магнитное поле.
Используйте стальной ключ или болт для грубой оценки силы магнитов. Приблизьте его к статору при отключенном питании – исправные магниты создают сопротивление движению, требующее усилия 2–5 кг для отрыва. Свободное перемещение свидетельствует о деградации.
Контролируйте нагрев мотора после 10 минут работы под нагрузкой 70–80% от мощности. Локальный перегрев выше 90°C в зоне магнитов ускоряет их размагничивание. Термопара или инфракрасный термометр помогут зафиксировать отклонения.
Сравните холостой ход мотор-колеса с заведомо исправным аналогом. Падение оборотов на 15–20% при одинаковом напряжении – признак потери магнитных свойств. Для точности используйте тахометр и источник стабильного напряжения.
Анализируйте звук работы: глухие стуки или вибрации при старте могут указывать на смещение магнитов. Проверьте крепления статора, но не разбирайте мотор без крайней необходимости – нарушение центровки усугубит проблему.
Почему магниты теряют мощность со временем
Магниты в мотор-колесе 1500 Вт подвергаются постоянным нагрузкам: вибрации, перепадам температуры и воздействию магнитных полей. Например, при нагреве свыше 80°C неодимовые магниты теряют до 0,12% магнитного потока на градус. В условиях высоких оборотов (свыше 500 об/мин) механическая деградация ускоряется из-за микротрещин в сплаве. Для продления срока службы критичен контроль температуры – установка термодатчиков и активное охлаждение.
Дополнительные факторы:
- Коррозия защитного покрытия (никель или цинк), особенно при эксплуатации в условиях высокой влажности;
- Размагничивание из-за встречных магнитных полей (например, при резком торможении рекуперацией);
- Постепенная переориентация магнитных доменов под воздействием вибраций.
Как замена магнитов меняет характеристики мотор-колеса
Замена стандартных магнитов на более мощные в мотор-колесе 1500 Вт увеличивает магнитную индукцию, что напрямую влияет на крутящий момент. Например, установка неодимовых магнитов с индукцией 1,4 Тл вместо ферритовых (0,4–0,6 Тл) может поднять момент на 15–20% при тех же токах.
Снижение зазора между магнитами и статором до 0,5–1 мм (против стандартных 1,5–2 мм) уменьшает магнитные потери, но требует точной балансировки ротора. Несоблюдение этого правила приводит к вибрациям и перегреву обмоток.
Использование магнитов с повышенной коэрцитивной силой (например, N52 вместо N42) снижает риск размагничивания при перегреве выше 80°C. Это критично для мотор-колёс, работающих в режиме длительной нагрузки.
Форма магнитов влияет на КПД: сегментированные (арочные) магниты создают более синусоидальное поле, чем прямоугольные, что снижает акустический шум и потери на вихревые токи на высоких оборотах.
Увеличение количества полюсов с 16 до 20 при замене магнитов улучшает плавность хода, но требует перерасчёта контроллера – несовпадение частот коммутации приведёт к рывкам при старте.
Несимметричное расположение магнитов – частая ошибка при самостоятельной замене. Отклонение даже на 2–3° от номинального угла вызывает дисбаланс магнитного поля и падение КПД на 7–10%.
Для мотор-колёс 1500 Вт оптимальная толщина магнитов – 5–6 мм. Установка 8-мм элементов без модернизации системы охлаждения провоцирует перегрев катушек из-за возросших потерь на гистерезис.
Перед заменой магнитов проверьте термостойкость клея (эпоксидные составы выдерживают до 120°C, цианакрилаты – только до 80°C). Отслоение магнита на высоких оборотах разрушает ротор.
Какое количество магнитов оптимально для мотор-колеса 1500 Вт
Для мотор-колеса 1500 Вт чаще всего применяют конфигурации с 46–52 магнитами, расположенными попарно на статоре и роторе. Такое количество обеспечивает баланс между крутящим моментом и скоростью, снижая нагрев при длительной нагрузке. Например, моторы с 48 магнитами (24 пары) демонстрируют КПД до 85–90% в режиме средних оборотов.
Меньшее число магнитов (например, 32–40) уменьшает сопротивление вращению, но снижает стартовый момент, что критично для грузовых электровелосипедов. Для скоростных моделей допустимо 40 магнитов, но с риском перегрева обмоток на подъемах.
| Количество магнитов | Преимущества | Недостатки |
|---|---|---|
| 46–52 | Высокий момент, стабильность нагрузки | Увеличенный вес |
| 36–40 | Меньшие потери на трение | Риск перегрева при 1500 Вт |
Оптимальный вариант – 48 магнитов (24 пары) с шагом полюсов 7.5°. Это снижает вибрации и шум, особенно в моторах с фазными токами выше 25 А. Для мотор-колес с воздушным охлаждением критично соблюдать зазор между магнитами 1–1.5 мм – меньшее расстояние провоцирует межвитковые замыкания.
Производители вроде MXUS и QS используют 46–52 магнита в 1500 Вт моторах, подтверждая практикой: такая конфигурация продлевает ресурс подшипников и сохраняет КПД даже после 20 000 км пробега. Эксперименты с 56+ магнитами избыточны – прирост момента не компенсирует рост массы и цены.
