Точность измерения углов наклона определяет эффективность систем стабилизации, автоматизации и мониторинга в промышленности, строительстве и робототехнике. Современные датчики наклона работают в диапазонах от ±1° до ±90°, обеспечивая разрешение до 0,001° и погрешность менее 0,1% от полной шкалы. Выбор типа датчика зависит от условий эксплуатации: температурного режима (от -40°C до +125°C), вибрационных нагрузок (до 20g) и требований к энергопотреблению (от 1 мА в режиме ожидания).
Емкостные датчики используют изменение емкости между подвижными и неподвижными пластинами при наклоне. Они нечувствительны к магнитным полям, работают в диапазоне ±80° с линейностью до 0,2% и частотой обновления до 1 кГц. Применяются в системах выравнивания платформ, где требуется высокая стабильность при длительной эксплуатации. Для защиты от влаги и пыли используют герметичные корпуса с классом защиты IP67.
Акселерометры измеряют проекцию гравитационного вектора на оси чувствительности. MEMS-акселерометры (например, ADXL355) обеспечивают разрешение 0,0039° при частоте дискретизации 1 кГц, но подвержены влиянию динамических ускорений. В статических приложениях (нивелирование строительных конструкций) их погрешность не превышает 0,5°. Для компенсации температурного дрейфа применяют встроенные термодатчики и алгоритмы калибровки.
Гироскопические датчики (например, L3GD20) измеряют угловую скорость и интегрируют её для получения угла наклона. Они незаменимы в динамических системах (беспилотные аппараты, роботы), где требуется отслеживание быстрых изменений положения с частотой до 10 кГц. Погрешность дрейфа составляет 0,05°/с, что требует периодической коррекции с помощью дополнительных сенсоров (магнитометров или акселерометров).
В экстремальных условиях (высокие температуры, агрессивные среды) применяют оптические датчики наклона. Они используют лазерные или волоконно-оптические системы с разрешением до 0,0001° и диапазоном измерения ±180°. Пример – датчики на основе интерферометров Фабри-Перо, устойчивые к электромагнитным помехам и вибрациям. Их стоимость в 5–10 раз выше аналогов, но они обеспечивают долговременную стабильность в нефтегазовой отрасли и аэрокосмической технике.
При выборе датчика учитывайте: рабочий диапазон (для строительной техники подойдут ±45°, для авиации – ±180°), погрешность (для прецизионных задач – менее 0,01°), интерфейс (аналоговый выход 4–20 мА для промышленных систем, цифровой SPI/I2C для встраиваемых решений). Для снижения шумов используйте фильтрацию сигнала (например, фильтр Калмана) и экранирование кабелей при длине более 5 м.
Датчики угла наклона делятся на три основных типа: емкостные, электролитические и микроэлектромеханические (MEMS). Емкостные датчики работают по принципу изменения емкости между пластинами при наклоне, обеспечивая точность до ±0,01° в диапазоне ±90°, но чувствительны к вибрациям. Электролитические датчики используют жидкий электролит, реагирующий на гравитацию, – их погрешность не превышает ±0,1°, а рабочий диапазон ограничен ±60°, но они устойчивы к ударам. MEMS-датчики интегрируют микроскопические акселерометры и гироскопы, достигая точности ±0,05° в диапазоне ±180°, компактны и энергоэффективны, но требуют калибровки при динамических нагрузках.
В строительстве и геодезии применяют электролитические датчики для контроля крена зданий и мостов – их долговременная стабильность (дрейф менее 0,02°/год) критична для мониторинга деформаций. В робототехнике и беспилотниках предпочитают MEMS-датчики из-за малого веса (менее 1 г) и быстродействия (до 1 кГц), но для задач с высокими вибрациями (например, в горнодобывающей технике) выбирают емкостные модели с частотой обновления до 500 Гц. При выборе учитывайте: для статических измерений – электролитические, для динамических – MEMS, для экстремальных условий – емкостные с защитой от пыли и влаги по IP67.

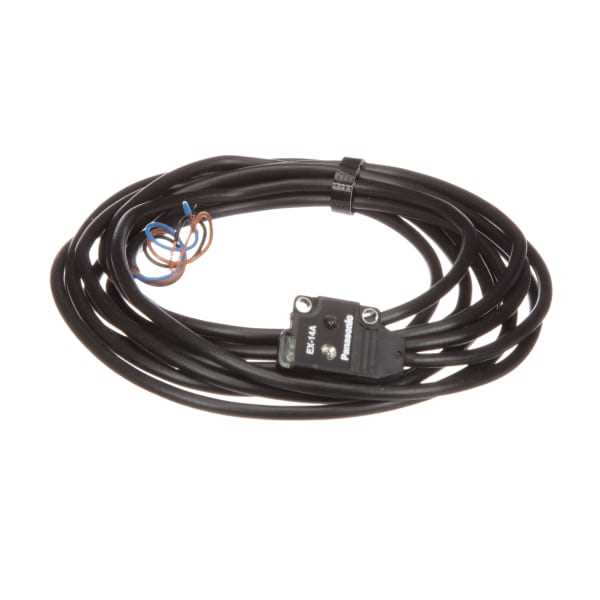

Какие типы датчиков наклона существуют и чем они отличаются
Датчики наклона делятся на три основные группы: электролитические, емкостные и микроэлектромеханические (MEMS). Электролитические датчики используют проводящую жидкость в герметичном корпусе, где изменение положения вызывает смещение электролита, влияющее на сопротивление между электродами. Они обеспечивают высокую точность (±0,01°) и стабильность в статичных условиях, но чувствительны к вибрациям и требуют горизонтальной калибровки. Применяются в геодезических приборах и системах выравнивания промышленного оборудования.
Емкостные датчики измеряют изменение емкости между подвижными и неподвижными пластинами при наклоне. Их преимущества – быстродействие (время отклика <10 мс), устойчивость к вибрациям и широкий диапазон рабочих температур (-40°C до +125°C). Однако точность (±0,1°) ниже, чем у электролитических аналогов, а чувствительность к электромагнитным помехам требует экранирования. Такие датчики востребованы в автомобильной электронике (системы курсовой устойчивости) и робототехнике.
MEMS-датчики наклона интегрируют микроскопические акселерометры и гироскопы на одном чипе, измеряя угол по проекции вектора гравитации. Они компактны (размеры от 2×2 мм), дешевы в массовом производстве и работают в динамичных условиях (±180° по двум осям). Погрешность составляет ±0,5°–±2°, но компенсируется цифровой обработкой сигнала. Используются в смартфонах, дронах и носимых устройствах. Для задач с высокими требованиями к точности (например, в авиации) применяют гибридные решения с дополнительными фильтрами Калмана.

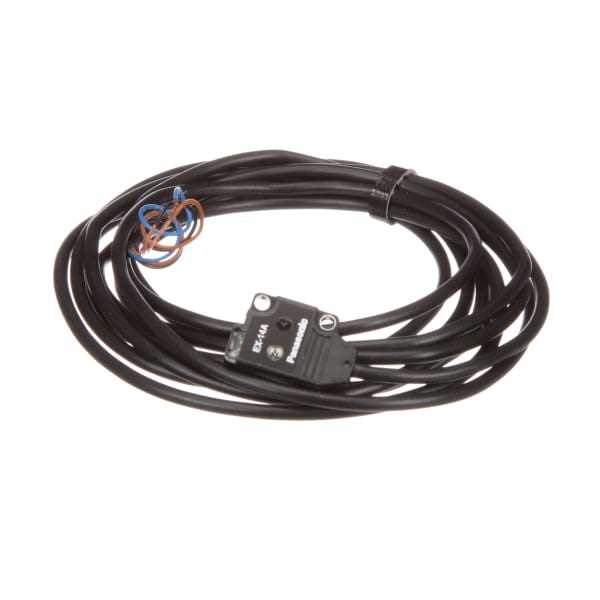

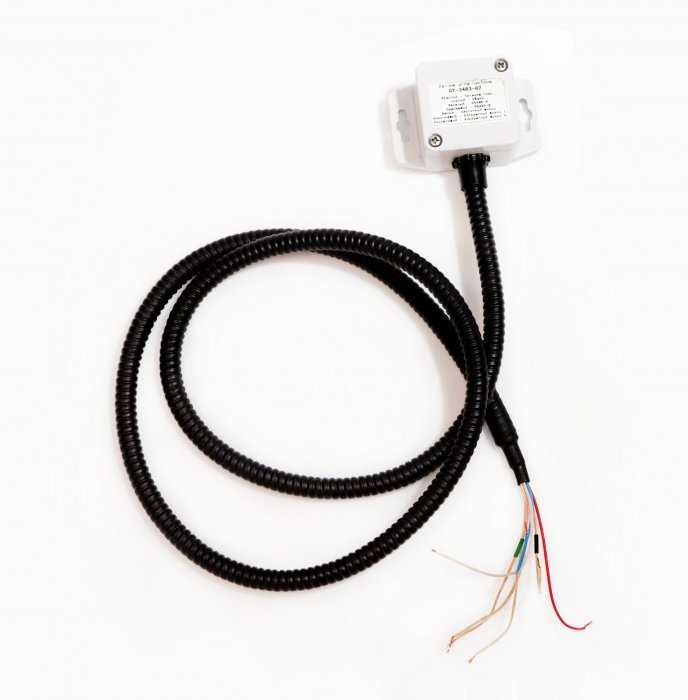

Как выбрать датчик угла наклона для строительной техники
Для строительной техники критически важны датчики с диапазоном измерения от ±1° до ±90°, точностью не хуже ±0,1° и устойчивостью к вибрациям до 10g. Оптимальны модели с аналоговым выходом (4–20 мА или 0–10 В) для интеграции с системами управления гидравликой экскаваторов и бульдозеров, либо с цифровым интерфейсом CANopen для современных машин с бортовыми компьютерами. Выбирайте датчики с классом защиты IP67/IP69K, если техника работает в условиях повышенной запылённости или под воздействием струй воды под давлением. Для кранов и подъёмников предпочтительны инклинометры с функцией компенсации динамических нагрузок, например, серии *Sick TMS/TMM* или *ifm SM9000*, которые корректируют показания при раскачивании груза.
Оцените условия эксплуатации: при температурах ниже −20°C или выше +85°C требуются датчики с расширенным температурным диапазоном, как *Murata SCA100T* или *TE Connectivity 8510*. Для техники, работающей на неровных поверхностях, выбирайте двухосевые инклинометры с алгоритмами фильтрации шумов, например, *Bosch BNO055*, чтобы исключить ложные срабатывания при кратковременных толчках. Проверьте совместимость с существующей электроникой: датчики с выходом PWM подходят для простых контроллеров, а модели с Modbus RTU – для систем с удалённым мониторингом. При монтаже на подвижные части (стрелы, ковши) используйте датчики с креплением на болтах M6–M10 и кабелями в металлической оплётке для защиты от истирания.
Применение инклинометров в системах стабилизации антенн и камер
Инклинометры в системах стабилизации антенн и камер обеспечивают точность позиционирования до ±0,01° при динамических нагрузках до 10g. В спутниковых антеннах Ku- и Ka-диапазонов (12–40 ГГц) даже минимальные отклонения приводят к потере сигнала: при угле 0,1° на расстоянии 36 000 км смещение луча достигает 63 км. Для компенсации используют MEMS-инклинометры с частотой обновления 1 кГц, интегрированные в контуры обратной связи с ПИД-регуляторами.
В мобильных видеокамерах, установленных на дронах или автомобилях, инклинометры решают проблему дрожания изображения. При скорости вращения платформы до 300°/с требуется задержка реакции системы не более 5 мс. Оптимальным решением являются двухосевые инклинометры с цифровым интерфейсом SPI или I2C, например, ADIS16209 от Analog Devices, обеспечивающие разрешение 0,025° и встроенную температурную компенсацию.
- Спутниковые антенны: коррекция угла места и азимута в реальном времени при ветровых нагрузках до 150 км/ч.
- БПЛА: стабилизация гиростабилизированных платформ с камерами высокого разрешения (4K и выше) при порывах ветра.
- Автомобильные системы: поддержание горизонта в панорамных камерах при кренах до 45° на бездорожье.
- Морские суда: компенсация качки с амплитудой до 30° и периодом 5–10 с для стабилизации РЛС.
В системах с электромеханическими приводами инклинометры работают в паре с энкодерами. Например, в антеннах VSAT для коррекции угла места используют инклинометр с аналоговым выходом 4–20 мА, подключенный к контроллеру, который управляет шаговым двигателем с разрешением 0,001° на шаг. Критическое значение имеет синхронизация данных: при задержке более 20 мс возникает эффект «охоты», когда система постоянно корректирует положение, не достигая стабильности.
Для работы в экстремальных условиях (температуры от −40°C до +85°C, вибрации до 20g) применяют инклинометры с герметичным корпусом IP67 и встроенной фильтрацией сигнала. В морских приложениях дополнительно используют алгоритмы компенсации магнитных помех от судовых конструкций, так как стандартные MEMS-датчики могут давать погрешность до 2° из-за влияния ферромагнитных материалов.
При выборе инклинометра для систем стабилизации ключевые параметры:
- Разрешение: не хуже 0,05° для антенн и 0,1° для камер.
- Частота обновления: от 100 Гц для медленных систем до 1 кГц для высокодинамичных.
- Температурный дрейф: менее 0,01°/°C.
- Устойчивость к вибрации: соответствие стандарту MIL-STD-810G.
Интеграция инклинометров в системы стабилизации требует калибровки под конкретные условия эксплуатации. Для антенн проводят начальную юстировку с использованием эталонного теодолита, затем настраивают коэффициенты ПИД-регулятора по переходным характеристикам. В камерах дронов применяют алгоритмы адаптивной фильтрации Калмана, которые снижают шум датчика на 40–60% при резких маневрах.

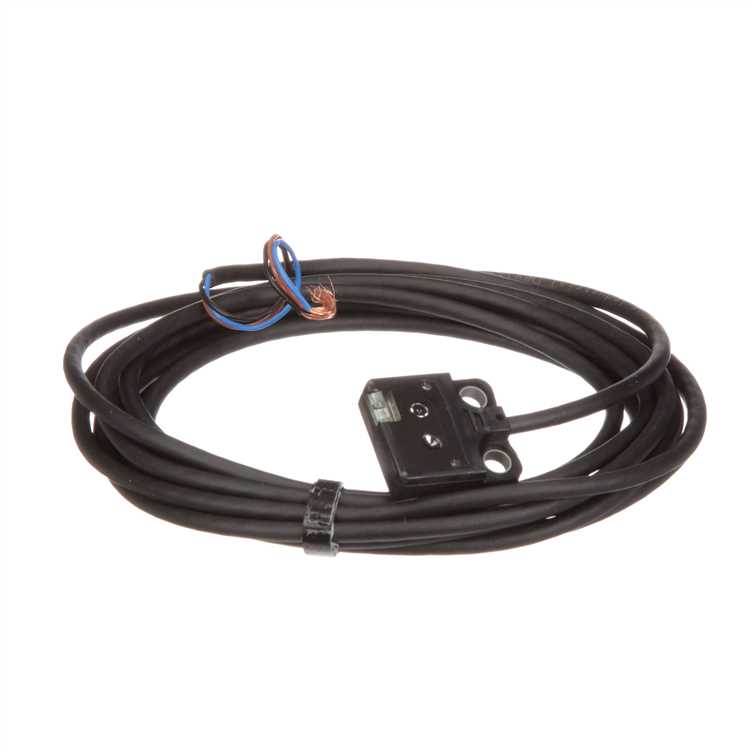

Особенности установки датчиков наклона на подвижные платформы
Подвижные платформы – краны, экскаваторы, буровые установки, сельхозтехника – требуют точной фиксации угла наклона для безопасной эксплуатации. Датчики наклона на таких объектах монтируются с учетом динамических нагрузок: вибрации, ударов, резких ускорений. Стандартные крепления (болты, клей) не всегда выдерживают эксплуатационные условия. Рекомендуется использовать амортизирующие прокладки из резины или полиуретана толщиной 3–5 мм, снижающие передачу вибрации на корпус датчика до 40%. Для тяжелой техники с амплитудой колебаний свыше 10 Гц применяют демпфирующие опоры с коэффициентом жесткости 50–100 Н/мм.
Ключевой фактор – выбор точки установки. Датчик должен располагаться как можно ближе к центру масс платформы или рабочего органа (стрелы, ковша, бура). Отклонение на 10 см от оптимальной точки при длине рычага 2 м приводит к погрешности измерения до 0,3°. На кранах с телескопическими стрелами датчики размещают на неподвижной секции, избегая зон с максимальной деформацией металла. Для буровых установок критично монтировать устройство на раме буровой колонны, а не на подвижных элементах, подверженных изгибу.
Электромагнитные помехи от двигателей, гидравлики и систем зажигания искажают сигнал аналоговых датчиков наклона. Для защиты используют экранированные кабели с заземлением оплетки на корпус платформы. Расстояние между кабелем и источниками помех должно быть не менее 30 см. Цифровые датчики с интерфейсами CAN или RS-485 менее чувствительны к шумам, но требуют гальванической развязки питания. В условиях сильных помех (например, на электрических экскаваторах) применяют оптоволоконные датчики с погрешностью не более 0,05°.
Температурные перепады на подвижных платформах достигают 80°C (от -40°C до +40°C). Большинство MEMS-датчиков сохраняют точность в диапазоне ±0,1° при калибровке на этапе установки. Однако для работы в экстремальных условиях выбирают модели с термокомпенсацией или встроенным подогревом. Например, датчики серии SCA126T от Murata стабильны в диапазоне -55°C…+125°C без дополнительной коррекции. При монтаже избегают мест с прямым солнечным нагревом или близостью к выхлопным системам.
Герметичность корпуса датчика критична для платформ, работающих в запыленных или влажных средах. Стандарт IP67 недостаточен для горнодобывающей техники, где требуется IP68 или IP69K. При установке в зонах с высоким давлением воды (например, на подводных буровых платформах) используют корпуса из нержавеющей стали с силиконовыми уплотнителями. Для защиты от абразивной пыли (уголь, цемент) применяют дополнительные чехлы из полиуретана или фторопласта.
Динамические нагрузки приводят к смещению нулевой точки датчика. Для компенсации используют алгоритмы калибровки, запускаемые при остановке платформы. В системах с обратной связью (например, автовыравнивание кранов) применяют двухосевые датчики с частотой обновления данных не менее 50 Гц. На быстроходных платформах (сельхозтехника, погрузчики) устанавливают датчики с фильтрацией сигнала, исключающей влияние кратковременных колебаний. Например, фильтр Баттерворта 2-го порядка с частотой среза 10 Гц снижает шум на 20 дБ.
Механические крепления датчиков на подвижных платформах должны выдерживать ускорения до 5g. Болтовые соединения класса прочности 8.8 или выше фиксируют контргайками с нейлоновой вставкой. Для предотвращения самоотвинчивания используют фиксаторы резьбы (Loctite 243). На алюминиевых платформах применяют стальные втулки, исключающие деформацию резьбы. При монтаже на тонкостенные конструкции (кузова грузовиков) используют клеевые составы на основе эпоксидной смолы с пределом прочности на сдвиг не менее 25 МПа.
Проверка работоспособности датчика после установки включает тестирование на вибростенде с амплитудой 1–3 мм и частотой 10–50 Гц в течение 2 часов. Для платформ с гидравлическим приводом проводят испытания при максимальном давлении в системе (до 350 бар). Калибровку выполняют с помощью лазерного нивелира или электронного уровня с точностью 0,01°. На этапе пусконаладки проверяют отсутствие дрейфа нуля при циклических нагрузках (не менее 1000 циклов).
Сравнение аналоговых и цифровых датчиков по точности и надежности
Аналоговые датчики угла наклона, такие как потенциометрические или емкостные, обеспечивают непрерывный выходной сигнал, пропорциональный углу. Их точность зависит от качества компонентов и обычно составляет ±0,1°–±0,5° для промышленных моделей. Однако аналоговые системы подвержены дрейфу нуля из-за температурных колебаний и старения материалов, что снижает долговременную стабильность. Например, у датчиков на основе резистивных элементов погрешность может увеличиваться на 0,02°/°C при изменении температуры.
Цифровые датчики, использующие MEMS-технологии или оптические энкодеры, преобразуют угол в дискретные значения с разрешением до 0,001°. Такие устройства, как ADIS16209 от Analog Devices, демонстрируют точность ±0,05° в диапазоне ±180° при температурной стабильности 0,01°/°C. Ключевое преимущество – отсутствие дрейфа, так как цифровой сигнал не зависит от аналоговых шумов. Однако разрешение ограничено разрядностью АЦП: 16-битные системы обеспечивают шаг 0,0055°, а 24-битные – до 0,000006°.
Надежность аналоговых датчиков снижается из-за механического износа подвижных частей. Потенциометры теряют точность после 1–5 млн циклов, а емкостные датчики чувствительны к загрязнениям и влаге. В условиях вибрации, например, на строительной технике, их ресурс сокращается на 30–40%. Цифровые MEMS-датчики лишены подвижных элементов, что увеличивает срок службы до 10–15 лет при эксплуатации в стандартных условиях. Однако они уязвимы к электромагнитным помехам (ЭМП), особенно вблизи мощных двигателей.
Для задач, требующих высокой точности в статике, аналоговые датчики могут быть предпочтительнее из-за отсутствия квантования сигнала. Например, в геодезических инструментах потенциометры с разрешением 0,01° обеспечивают плавное отслеживание малых угловых изменений. Цифровые датчики здесь проигрывают из-за дискретности: даже при 24-битном разрешении шаг может быть заметен при медленных перемещениях.
В динамических приложениях, таких как системы стабилизации беспилотников, цифровые датчики выигрывают за счет быстродействия. MEMS-акселерометры и гироскопы обрабатывают данные с частотой до 1 кГц, тогда как аналоговые системы ограничены полосой пропускания 100–200 Гц. Задержка в аналоговых цепях может достигать 10 мс, что критично для систем реального времени. Цифровые протоколы, например SPI или I2C, минимизируют задержки до 1 мс.
Стоимость аналоговых датчиков ниже: базовые модели стоят от 500 рублей, тогда как цифровые MEMS-датчики начинаются от 2000 рублей. Однако при учете затрат на дополнительные компоненты (АЦП, фильтры) разница нивелируется. Для массового производства, например, в автомобильной электронике, цифровые решения экономически выгоднее из-за снижения трудоемкости калибровки.
При выборе между аналоговыми и цифровыми датчиками ключевым фактором становится среда эксплуатации. В условиях высокой влажности или агрессивных сред (химические производства) цифровые датчики с герметичным корпусом IP67 работают стабильнее. Аналоговые датчики требуют дополнительной защиты, что увеличивает стоимость и снижает надежность. В то же время в простых системах, где не требуется высокая точность, аналоговые решения остаются оптимальными по соотношению цена/качество.
Рекомендации по выбору: для прецизионных измерений в лабораторных условиях используйте цифровые датчики с разрешением не ниже 16 бит; для промышленных установок с вибрацией – MEMS-датчики с защитой от ЭМП; в бюджетных проектах с низкими требованиями к точности – аналоговые потенциометры. Всегда проверяйте спецификации на соответствие температурному диапазону и условиям эксплуатации.
