Термисторы и варисторы – полупроводниковые компоненты, реагирующие на внешние воздействия, но принципиально разные по физике работы и областям применения. Термисторы изменяют сопротивление в зависимости от температуры, варисторы – от приложенного напряжения. Выбор между ними определяется задачей: защита цепей от перенапряжений или температурный контроль.
Термисторы делятся на два типа: NTC (отрицательный температурный коэффициент) и PTC (положительный). NTC-термисторы, например, серии NTC 10K, снижают сопротивление при нагреве (от 10 кОм при 25°C до сотен Ом при 100°C), что делает их идеальными для измерения температуры в диапазоне от -50°C до +150°C. PTC-термисторы, такие как PTC 250V 10R, напротив, резко увеличивают сопротивление при превышении пороговой температуры (обычно 80–120°C), что позволяет использовать их в схемах самовосстанавливающейся защиты от перегрузок.

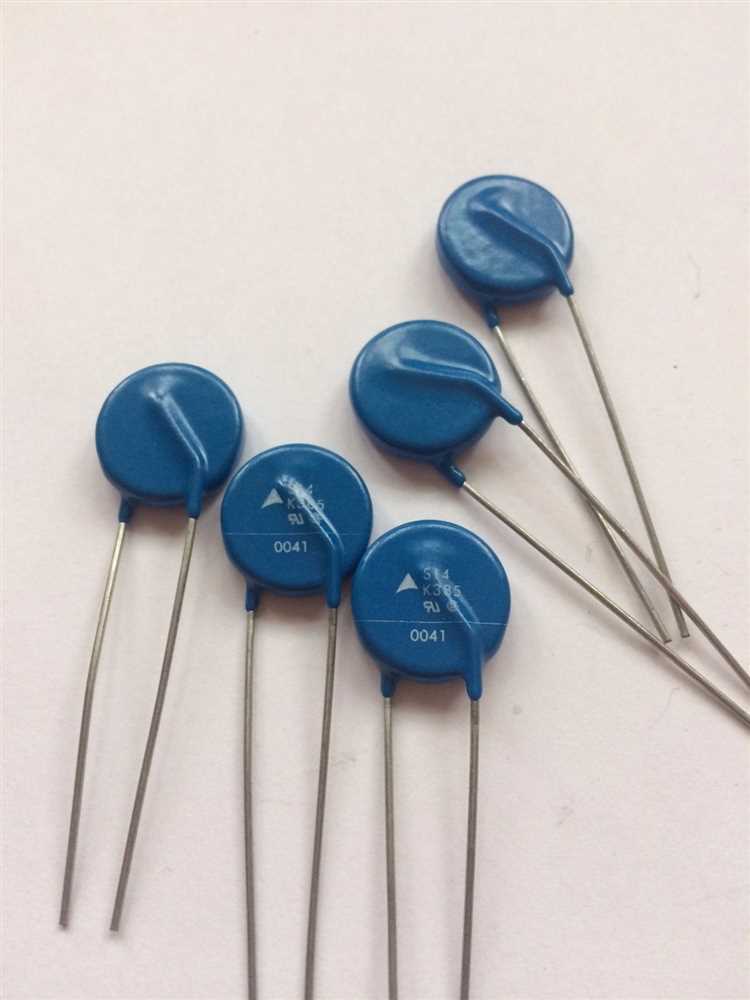

Варисторы, например, серии MOV-14D471K, работают по принципу нелинейного сопротивления: при напряжении ниже порогового (470 В для указанной модели) их сопротивление составляет мегаомы, но при превышении – падает до единиц Ом, шунтируя избыточный ток. Основное применение – защита от импульсных перенапряжений (до 6 кВ в бытовых сетях) и грозовых разрядов. В отличие от термисторов, варисторы не зависят от температуры, но деградируют при многократных срабатываниях: после 10–20 импульсов с энергией 100 Дж их параметры ухудшаются на 10–30%.
Для температурной компенсации в прецизионных схемах (например, в медицинских термометрах) используют NTC-термисторы с высокой стабильностью (±0,1°C в диапазоне 0–50°C). В импульсных источниках питания варисторы ставят параллельно входным цепям для подавления выбросов напряжения, но их нельзя применять в цепях с постоянным перенапряжением – это приведет к перегреву и разрушению. При выборе компонента критически важно учитывать рабочий диапазон: термисторы теряют чувствительность за пределами -60°C…+300°C, а варисторы – при напряжениях выше 1,5 кВ (для дисковых моделей) или 20 кВ (для высоковольтных).
Чем отличаются термистор и варистор: сравнение применения
Термисторы и варисторы – полупроводниковые компоненты с нелинейными вольт-амперными характеристиками, но их функциональные различия определяют области применения. Термисторы реагируют на температуру: NTC-термисторы снижают сопротивление при нагреве (от 10 кОм до 10 Ом при изменении температуры на 100°C), а PTC-термисторы – увеличивают (например, полимерные PTC срабатывают при превышении тока, повышая сопротивление в 1000 раз). Варисторы же изменяют сопротивление под действием напряжения: при превышении порогового значения (например, 33 В для варистора на 275 В AC) их сопротивление резко падает с мегаом до единиц ом, шунтируя избыточный ток.
Варисторы применяются для защиты от импульсных перенапряжений (грозовых разрядов, коммутационных помех) в цепях питания и сигнальных линиях. Например, варисторы серии MOV (Metal Oxide Varistor) на 470 В выдерживают импульсы до 6 кВ с током до 4,5 кА, рассеивая энергию до 100 Дж. Термисторы же используются для температурной компенсации, измерения и ограничения пусковых токов. NTC-термисторы с сопротивлением 10 Ом при 25°C и постоянной времени 10 с применяются в блоках питания для плавного запуска, предотвращая броски тока до 10 А при включении.
Ключевое отличие – реакция на внешние факторы. Термисторы зависят от температуры окружающей среды или собственного нагрева, что делает их непригодными для защиты от кратковременных электрических перегрузок. Варисторы, напротив, инертны к температуре (рабочий диапазон от -40°C до +85°C для большинства моделей), но критически чувствительны к амплитуде напряжения. Например, варистор на 385 В AC начинает проводить при 595 В (1,5×Uном), тогда как термистор NTC-10D9 изменяет сопротивление на 4% на каждый градус Цельсия.
В системах защиты от статического электричества и ESD (Electrostatic Discharge) варисторы предпочтительнее из-за быстродействия (время срабатывания менее 25 нс). Термисторы здесь бесполезны: их тепловая инерция (от 1 до 30 с) не позволяет реагировать на микросекундные импульсы. Однако в термостатах, датчиках температуры и устройствах самовосстанавливающейся защиты (например, в литий-ионных аккумуляторах) термисторы незаменимы. PTC-термисторы с током срабатывания 1,5 А при 85°C используются для предотвращения перегрева батарей.
При выборе компонента учитывайте параметры: для варисторов – максимальное рабочее напряжение (AC/DC), энергию поглощения (Дж) и пиковый ток (А); для термисторов – температурный коэффициент (β для NTC, обычно 3000–4500 К), сопротивление при 25°C (R25) и мощность рассеивания (мВт). Например, варистор V275LA40AP (275 В AC, 40 Дж) подходит для защиты бытовой техники, а термистор NTC-5D11 (5 Ом, β=3950 К) – для ограничения пускового тока в импульсных источниках питания.
Ошибки в применении приводят к отказам: установка термистора вместо варистора в цепи защиты от перенапряжений вызовет перегрев и выход из строя при первом же импульсе. Обратная замена – варистора на термистор в цепи температурной компенсации – сделает систему неработоспособной. Для точного подбора используйте спецификации производителей: у варисторов проверяйте кривую вольт-амперной характеристики (например, Littelfuse V25S), у термисторов – зависимость сопротивления от температуры (графики R-T для Epcos B57861).
Как работают термисторы и варисторы в электрических цепях
Термисторы и варисторы – полупроводниковые компоненты, изменяющие свои электрические свойства под воздействием внешних факторов: температуры и напряжения соответственно. Их работа основана на нелинейной зависимости сопротивления от управляющего параметра, что позволяет использовать их для защиты, измерения и стабилизации цепей.
Термисторы делятся на два типа: NTC (отрицательный температурный коэффициент) и PTC (положительный). NTC-термисторы снижают сопротивление при нагреве – например, с 10 кОм при 25°C до 100 Ом при 100°C. Это свойство применяется в схемах температурной компенсации, пусковых устройствах двигателей и датчиках. PTC-термисторы, напротив, резко увеличивают сопротивление при превышении пороговой температуры (например, с 10 Ом до 10 кОм при 120°C), что эффективно для самовосстанавливающейся защиты от перегрузок.
Варисторы (VDR – Voltage Dependent Resistor) реагируют на изменение напряжения. При номинальном напряжении их сопротивление высокое (мегаомы), но при превышении порогового значения (например, 300 В для варистора на 275 В) оно резко падает до единиц ом, шунтируя избыточный ток. Это предотвращает повреждение чувствительных компонентов, таких как микросхемы или конденсаторы, в импульсных источниках питания и сетевых фильтрах.
Ключевое отличие в механизме работы: термисторы управляются теплом, варисторы – напряжением. Однако оба компонента могут использоваться совместно. Например, в цепях питания NTC-термистор ограничивает пусковой ток, а варистор защищает от перенапряжений. При выборе варистора критически важны параметры:
- Максимальное рабочее напряжение (AC/DC).
- Энергия поглощения (в джоулях), определяющая стойкость к импульсам.
- Ток утечки при номинальном напряжении (обычно <1 мА).
Термисторы требуют учета тепловой инерции. Время реакции NTC-термистора на изменение температуры составляет от 1 до 30 секунд в зависимости от конструкции (бусинковые реагируют быстрее дисковых). Для точных измерений используют термисторы с высокой стабильностью сопротивления (допуск ±0,1°C) и линейной характеристикой в рабочем диапазоне. При монтаже важно минимизировать саморазогрев: ток через термистор не должен превышать 1 мА для измерительных схем.
Варисторы теряют эффективность после многократных срабатываний. Каждое поглощение импульса деградирует материал (обычно оксид цинка), увеличивая ток утечки и снижая пороговое напряжение. Для продления срока службы выбирают варисторы с запасом по энергии (например, 100 Дж вместо расчетных 50 Дж) и устанавливают их параллельно с газовыми разрядниками для распределения нагрузки. В цепях с частыми перенапряжениями (например, промышленные сети) рекомендуется замена варисторов каждые 2–3 года.
Применение термисторов и варисторов требует учета специфики цепи. Для защиты от электростатических разрядов (ESD) используют варисторы с низкой емкостью (<10 пФ), чтобы не искажать высокочастотные сигналы. В автомобильной электронике NTC-термисторы с рабочим диапазоном от -40°C до +150°C контролируют температуру двигателя и аккумулятора. PTC-термисторы в литий-ионных батареях отключают цепь при перегреве, предотвращая возгорание. Правильный подбор компонентов снижает риск ложных срабатываний и повышает надежность системы.
Основные параметры для выбора: сопротивление, напряжение и температура
Сопротивление термистора определяется его типом: NTC (отрицательный температурный коэффициент) или PTC (положительный). Для NTC сопротивление падает с ростом температуры, например, от 10 кОм при 25°C до 1 кОм при 100°C. PTC, напротив, увеличивает сопротивление при нагреве – с 10 Ом до 10 кОм в том же диапазоне. Выбор зависит от задачи: NTC подходит для измерения температуры, PTC – для защиты от перегрева. Критическое значение – базовое сопротивление при 25°C, которое должно соответствовать входным параметрам схемы.
Варисторы характеризуются номинальным напряжением, при котором их сопротивление резко падает. Например, варистор на 385 В начинает проводить ток при превышении этого значения, защищая оборудование от перенапряжений. Важно учитывать не только номинал, но и максимальное импульсное напряжение (Vmax), которое может достигать 1000 В для моделей на 385 В. Для сетей 220 В выбирают варисторы с номиналом 385–420 В, для 380 В – 680–750 В. Превышение допустимого напряжения приводит к деградации или разрушению элемента.
Температурный диапазон термисторов варьируется от –55°C до +300°C в зависимости от материала. Керамические NTC работают до +150°C, высокотемпературные – до +300°C. Для PTC предел обычно ниже: +125°C для полимерных и +180°C для керамических. При выборе учитывайте не только рабочую температуру, но и скорость реакции: термисторы с малой тепловой инерцией (например, бусинковые) реагируют за миллисекунды, что критично для систем защиты. Варисторы менее чувствительны к температуре, но их параметры ухудшаются при нагреве выше +85°C – снижается поглощаемая энергия и увеличивается ток утечки.
Для термисторов ключевой параметр – температурный коэффициент сопротивления (ТКС), выраженный в %/°C. У NTC он составляет –3%/°C до –6%/°C, у PTC – +10%/°C и выше. Чем выше абсолютное значение ТКС, тем чувствительнее элемент. Например, термистор с ТКС –4,5%/°C при изменении температуры на 10°C изменит сопротивление на 45%. Это важно для точных измерений: приборы с низким ТКС требуют более чувствительных схем обработки сигнала. Варисторы не имеют ТКС, но их вольт-амперная характеристика (ВАХ) определяет порог срабатывания – чем круче кривая, тем быстрее реакция на перенапряжение.
Максимальная рассеиваемая мощность термисторов редко превышает 1 Вт. Превышение приводит к саморазогреву и искажению показаний. Для варисторов критичен параметр поглощаемой энергии (в джоулях), который зависит от размера: от 1 Дж для дисковых диаметром 5 мм до 1000 Дж для крупных (50 мм). Например, варистор на 20 мм выдерживает импульс 8/20 мкс с энергией 100 Дж. При выборе учитывайте не только номинал, но и форму импульса: стандартные тесты проводятся для 8/20 мкс, но реальные перенапряжения могут иметь другую длительность.
Долговечность термисторов зависит от стабильности сопротивления: дрейф не должен превышать 0,1% за 1000 часов работы. Варисторы деградируют при многократных срабатываниях – после 10–20 импульсов их защитные свойства ухудшаются. Для критичных применений выбирайте модели с подтвержденным ресурсом (например, 1000 срабатываний при 50% от максимальной энергии). Температурный гистерезис термисторов (разница сопротивления при нагреве и охлаждении) не должен превышать 0,5% для прецизионных измерений. У варисторов гистерезис проявляется в изменении порогового напряжения после срабатывания – до 10% для бюджетных моделей.
Где используют термисторы: защита от перегрева и температурный контроль
Термисторы с отрицательным температурным коэффициентом (NTC) применяют в системах защиты аккумуляторных батарей электромобилей и портативных устройств. При превышении температуры выше 60°C сопротивление NTC-термистора резко падает, что позволяет контроллеру отключить зарядку или снизить ток. Например, в литий-ионных батареях Samsung Galaxy S22 используются термисторы с точностью ±1% для предотвращения теплового разгона.
В промышленных электродвигателях термисторы интегрируют в обмотки для мониторинга нагрева. При достижении 120–150°C (в зависимости от класса изоляции) срабатывает реле, размыкая цепь питания. Для двигателей мощностью свыше 10 кВт рекомендуют термисторы типа PTC с порогом срабатывания 130°C и временем реакции менее 5 секунд, чтобы избежать повреждения изоляции.
Медицинское оборудование, такое как инкубаторы для новорождённых, использует NTC-термисторы с высокой стабильностью (±0,1°C) для поддержания температуры в диапазоне 36–37°C. В аппаратах ИВЛ термисторы контролируют температуру подаваемого воздуха, предотвращая ожоги дыхательных путей при превышении 41°C. Для таких задач подходят термисторы с временем отклика менее 1 секунды.
В системах отопления и кондиционирования термисторы регулируют работу компрессоров и вентиляторов. Например, в холодильниках No Frost NTC-термисторы отслеживают температуру испарителя: при -5°C включается оттайка, при +10°C – отключается. Для точности используют термисторы с линейной характеристикой в диапазоне -40…+125°C и долговременной стабильностью не хуже 0,5% за 1000 часов работы.
В автомобильной электронике термисторы защищают блоки управления двигателем (ECU) от перегрева. При температуре выше 85°C сопротивление NTC-термистора снижается, сигнализируя о необходимости снижения нагрузки. В системах климат-контроля термисторы измеряют температуру воздуха на входе и выходе испарителя с точностью ±0,2°C, что критично для работы автоматических режимов.
Для защиты светодиодных драйверов термисторы устанавливают на радиаторы или платы питания. При нагреве выше 70°C сопротивление NTC падает, и драйвер снижает ток через LED, продлевая срок службы. В мощных прожекторах (100 Вт и выше) применяют термисторы с теплопроводящим корпусом и временем реакции менее 3 секунд, чтобы избежать деградации кристаллов при импульсных нагрузках.
Применение варисторов: защита от перенапряжений и скачков тока
Варисторы – полупроводниковые резисторы с нелинейной вольт-амперной характеристикой, сопротивление которых резко падает при превышении порогового напряжения. Их основная задача – шунтирование импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами в сети или электростатическими разрядами. В промышленных системах варисторы класса II (например, серии V25S или 14D) устанавливаются на вводе распределительных щитов для защиты от скачков до 6 кВ с длительностью до 50 мкс, рассеивая энергию до 400 Дж. В бытовой электронике применяются миниатюрные варисторы (например, SMD-корпуса 0603–1206) с порогом срабатывания 18–33 В, интегрируемые в цепи питания микроконтроллеров и блоков питания.
Ключевой параметр при выборе варистора – максимальное рабочее напряжение (VDC или VAC RMS), которое должно превышать номинальное напряжение сети на 10–20%. Например, для сети 220 В подходит варистор с VAC RMS = 250–275 В. Второй критичный показатель – энергия поглощения (в джоулях), определяющая способность компонента выдерживать повторяющиеся импульсы. В цепях с высокими токами (до 10 кА) используются варисторы с дисковым корпусом диаметром 20–40 мм, такие как Epcos S20K275 или Littelfuse V25S20P. Для защиты сигнальных линий (например, Ethernet или RS-485) подходят низковольтные варисторы с VDC = 5–15 В и временем срабатывания менее 25 нс.
