Подшипник натяжного ролика – критически важный элемент ременной передачи, от состояния которого зависит ресурс ремня ГРМ, генератора или привода вспомогательных агрегатов. В среднем, при эксплуатации в нормальных условиях, подшипник выдерживает 60–100 тыс. км пробега, но отсутствие смазки или её загрязнение сокращают этот срок в 2–3 раза. Правильная смазка не только продлевает срок службы, но и снижает уровень шума на 5–7 дБ, предотвращает перегрев и заклинивание.
Для смазки подшипника натяжного ролика подходят только специализированные составы: литиевые смазки с добавками дисульфида молибдена (например, Liqui Moly LM 50 или Molykote BR2 Plus) или высокотемпературные полимочевинные смазки (Klüber Isoflex Topas NB 52). Обычный «Литол-24» или графитовые смазки не обеспечивают необходимой термостойкости (рабочая температура подшипника достигает 120–150°C) и быстро вымываются. Перед нанесением смазки подшипник необходимо промыть в бензине «Калоша» или очистителе карбюратора, удалив старую смазку и абразивные частицы.
Процесс смазки требует точности: избыток смазки (более 30% объёма подшипника) приводит к её выдавливанию и загрязнению ремня, недостаток – к ускоренному износу. Оптимальный объём определяется по формуле: V = 0,25 × (D² − d²) × B, где D – наружный диаметр подшипника, d – внутренний, B – ширина. Для большинства легковых автомобилей это 1,5–3 грамма. Наносить смазку следует равномерно, вращая подшипник, чтобы состав распределился между шариками и сепаратором. После сборки ролика проверьте лёгкость вращения – подшипник должен вращаться без заеданий и посторонних шумов.
Если натяжной ролик неразборный (завальцованный корпус), смазка возможна только через технологические отверстия или путём частичной разборки. В таких случаях используйте шприц с иглой диаметром 0,8–1,2 мм и вводите смазку под давлением, предварительно нагрев её до 40–50°C для лучшей текучести. После смазки прокрутите ролик вручную 10–15 раз, чтобы состав равномерно распределился. Не применяйте для нагрева открытое пламя – это разрушает структуру смазки и может повредить уплотнения.
Какие инструменты и материалы понадобятся для смазки
Для смазки подшипника натяжного ролика потребуется набор инструментов, обеспечивающих доступ и безопасность. Основные: торцевой ключ на 10–13 мм (зависит от модели автомобиля), трещотка с удлинителем, плоская отвёртка с шириной жала 5–7 мм, съёмник стопорных колец или круглогубцы. Дополнительно пригодится динамометрический ключ для затяжки крепежа с усилием 25–35 Н·м – превышение момента приведёт к деформации подшипника. Для фиксации ролика используйте тиски с мягкими губками или деревянные проставки, чтобы не повредить корпус.
Смазочные материалы выбирайте с учётом условий эксплуатации. Для большинства легковых автомобилей подойдёт литиевая смазка с присадками, например, Liqui Moly LM 50 или Molykote BR2 Plus – они устойчивы к температурам от -40°C до +150°C и не вымываются водой. Для высоконагруженных систем (грузовики, спортивные авто) лучше использовать синтетические смазки на основе полимочевины, такие как Klüber Isoflex Topas NB 52. Объём смазки – 2–5 грамм на подшипник; избыток приведёт к перегреву из-за повышенного сопротивления. Избегайте графитовых смазок – они не предназначены для закрытых подшипников.
Расходные материалы и вспомогательные средства: безворсовые салфетки для удаления старой смазки, очиститель подшипников (например, CRC Brake Parts Cleaner), герметик для резьбы (при необходимости замены крепежа), а также новый сальник подшипника, если старый повреждён. Для диагностики состояния подшипника используйте индикатор часового типа с ценой деления 0,01 мм – радиальный люфт не должен превышать 0,05 мм. При отсутствии индикатора проверьте подшипник на слух: равномерный гул допустим, скрежет или стук указывают на износ.

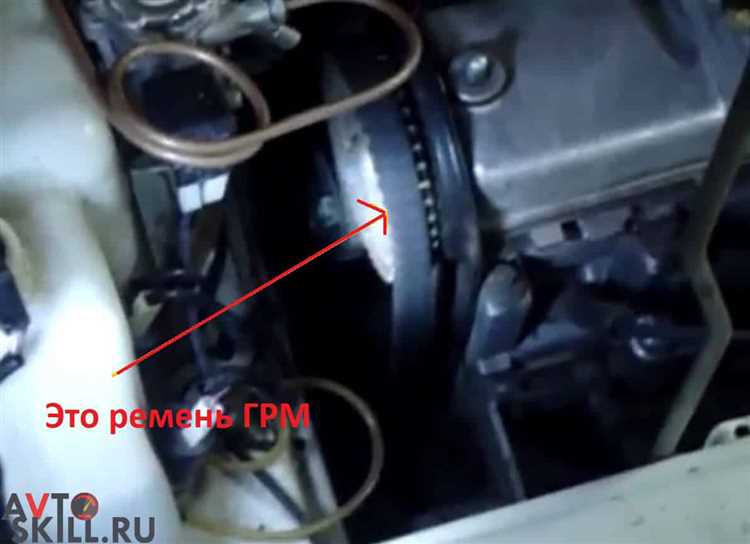

Как безопасно демонтировать натяжной ролик с автомобиля
Перед началом работ отключите аккумулятор, чтобы исключить случайное замыкание при контакте инструмента с электропроводкой. На большинстве моделей достаточно снять клемму «минус», но на некоторых автомобилях (например, Toyota с системой Start-Stop) потребуется полное отсоединение обеих клемм. Проверьте руководство по эксплуатации для уточнения.
Снимите ремень привода вспомогательных агрегатов, ослабив натяжение. Для этого используйте шестигранник на 6 или 8 мм (в зависимости от конструкции) или специальный ключ для натяжителя. На автомобилях с автоматическим натяжителем (например, Volkswagen Golf 5) потребуется фиксатор – вставьте штифт диаметром 4–5 мм в отверстие на корпусе натяжителя, чтобы зафиксировать его в ослабленном положении.
Очистите область вокруг ролика от грязи и масла с помощью очистителя тормозов или карбюратора. Это предотвратит попадание абразивных частиц в подшипник при демонтаже. Особое внимание уделите крепежным элементам: ржавчина на болтах может затруднить их откручивание, поэтому обработайте резьбу проникающей смазкой (например, WD-40) за 10–15 минут до начала работ.
Открутите болт крепления ролика, удерживая его от проворачивания. На большинстве двигателей используется болт с головкой на 13, 14 или 17 мм. Если ролик установлен на шпильке (как на некоторых моделях Renault), потребуется ключ на 10 или 12 мм для гайки. Применяйте только шестигранные головки – накидные ключи могут сорвать грани. Для предотвращения повреждения резьбы используйте динамометрический ключ с моментом затяжки, указанным в сервисной документации (обычно 25–40 Н·м).
Проверьте наличие стопорных шайб или фиксирующих пластин под головкой болта. Их отсутствие при сборке может привести к самопроизвольному откручиванию ролика. На автомобилях с цепным приводом ГРМ (например, BMW N47) ролик может крепиться к блоку цилиндров через кронштейн – в этом случае потребуется снять дополнительные болты, указанные в схеме сборки.
Извлеките ролик, аккуратно покачивая его из стороны в сторону. Если он сидит плотно, используйте съемник для подшипников с лапками или резиновый молоток. Удары наносите по корпусу ролика, а не по подшипнику, чтобы избежать деформации. На некоторых моделях (например, Hyundai Solaris) ролик может быть установлен на прессовой посадке – в этом случае потребуется съемник с резьбовым штоком.
Осмотрите посадочное место на наличие задиров, коррозии или остатков старого герметика. При обнаружении повреждений обработайте поверхность мелкозернистой наждачной бумагой (зернистость 800–1000) и обезжирьте. На двигателях с алюминиевым блоком (например, Subaru EJ20) проверьте состояние резьбы в отверстии – при срыве витков потребуется установка резьбовой вставки.
Перед установкой нового ролика сравните его с демонтированным по диаметру, ширине и типу крепления. Даже незначительные отличия (например, разница в 1–2 мм) могут привести к неправильной работе ремня или преждевременному износу. На роликах с эксцентриком (используются для ручной регулировки натяжения) проверьте совпадение меток на корпусе и эксцентрике – они должны указывать на среднее положение для последующей регулировки.
Как определить состояние подшипника перед смазкой
Первым признаком износа подшипника натяжного ролика служит посторонний шум при работе двигателя. Характерный свист, скрежет или гул на холостых оборотах или при увеличении нагрузки указывает на недостаток смазки, коррозию или разрушение сепаратора. Для точной диагностики снимите ремень ГРМ или приводной ремень и прокрутите ролик вручную: если вращение сопровождается заеданиями, рывками или люфтом, подшипник требует замены, а не смазки.
Визуальный осмотр выявляет критические дефекты. Проверьте корпус ролика на наличие трещин, следов перегрева (потемнение металла) или вытекшей смазки. Если на дорожках качения видны задиры, раковины или металлическая стружка, дальнейшая эксплуатация недопустима – такие повреждения ускоряют износ даже после смазки. Обратите внимание на уплотнения: затвердевшие или порванные сальники пропускают грязь и влагу, что сводит на нет попытки восстановления.
Люфт – прямой показатель износа. Зафиксируйте ролик за внутреннюю обойму и попробуйте покачать его в радиальном и осевом направлениях. Допустимый зазор для большинства подшипников натяжных роликов не превышает 0,05–0,1 мм. Если люфт ощущается пальцами или превышает 0,2 мм, подшипник не подлежит восстановлению. Для проверки используйте индикатор часового типа с ценой деления 0,01 мм – это исключит субъективную оценку.
Температурный тест помогает выявить скрытые проблемы. После 10–15 минут работы двигателя на холостом ходу прикоснитесь к корпусу ролика: нормальная температура не должна превышать 60–70°C. Если ролик горячий на ощупь (выше 80°C), это свидетельствует о перегреве из-за недостатка смазки, перетяжки ремня или деформации дорожек качения. В таких случаях смазка лишь временно снизит шум, но не устранит причину.
Анализ старой смазки дает полную картину состояния подшипника. Удалите часть смазочного материала и разотрите между пальцами: наличие абразивных частиц, металлической пыли или изменение цвета на темно-серый или черный говорит о критическом износе. Если смазка высохла до порошкообразного состояния или содержит воду (эмульсия), подшипник необходимо заменить – даже качественная новая смазка не восстановит его работоспособность.
Какую смазку выбрать для подшипника натяжного ролика
Для подшипников натяжных роликов оптимальны пластичные смазки на основе лития или кальция с высокой механической стабильностью. Литиевые смазки, такие как Литол-24 или Mobilgrease XHP 222, выдерживают температуры от -30°C до +120°C и устойчивы к вымыванию водой. Кальциевые составы, например ЦИАТИМ-221, работают в более узком диапазоне (-40°C до +150°C), но лучше сопротивляются окислению. Избегайте универсальных смазок с присадками для экстремальных давлений – они избыточны для натяжных роликов и могут вызвать абразивный износ.
Синтетические смазки предпочтительны для высоконагруженных систем или эксплуатации в жарком климате. Klüber Isoflex Topas NB 52 сохраняет вязкость при +180°C и не теряет свойств при длительном хранении. Для роликов с полимерными сепараторами подойдет Shell Gadus S2 V220AD 2 – она не разрушает пластик и снижает шум на 15–20% по сравнению с минеральными аналогами. При выборе проверяйте совместимость с материалом уплотнений: фторкаучуковые (FKM) и силиконовые прокладки устойчивы к большинству смазок, а нитрильные (NBR) деградируют от синтетических базовых масел.
Влагостойкость критична для роликов, работающих в условиях конденсата или брызг. Molykote BR2 Plus содержит дисульфид молибдена и образует защитную пленку, предотвращающую коррозию даже при прямом контакте с водой. Для морских условий или зимней эксплуатации используйте Castrol LMX Li-Komplexfett – она не эмульгирует при попадании соленой воды и сохраняет адгезию при -50°C. Избегайте смазок с графитом: его частицы забивают зазоры подшипника и ускоряют износ.
Объем закладки смазки не должен превышать 30–40% свободного пространства подшипника. Переполнение приводит к перегреву из-за гидродинамического сопротивления. Для роликов с закрытыми подшипниками (2RS, 2Z) применяйте шприцевание через пресс-масленку или частичную разборку с заменой уплотнений. После смазки прокрутите ролик вручную 10–15 раз – это равномерно распределит состав и удалит излишки. Периодичность обслуживания: каждые 20 000–30 000 км для литиевых смазок, до 50 000 км для синтетических.
Как правильно нанести смазку на подшипник
Перед нанесением смазки очистите подшипник от старого материала и загрязнений. Используйте безворсовую салфетку и специализированный очиститель (например, Loctite 7063 или CRC Brake Parts Cleaner). Убедитесь, что на поверхности не осталось абразивных частиц – даже микроскопические включения ускоряют износ. Для разборных подшипников снимите защитные крышки и промойте сепаратор, если он металлический. Сушка – обязательный этап: остатки растворителя снижают адгезию смазки.
Выбор инструмента зависит от типа подшипника и консистенции смазки:
- Для консистентных смазок (NLGI 2–3) используйте шприц с насадкой диаметром 2–3 мм или пластиковый шпатель. Наносите материал тонким слоем (0,5–1 мм) на дорожки качения и шарики/ролики.
- Жидкие масла (например, моторное 5W-30) вводят через пресс-маслёнку или пипеткой – достаточно 2–3 капель на каждый элемент качения.
- Для закрытых подшипников применяйте метод «ротационного нанесения»: вращайте наружное кольцо, одновременно подавая смазку через зазор между уплотнением и обоймой.
Количество смазки критично: переизбыток приводит к перегреву из-за гидродинамического сопротивления, недостаток – к сухому трению. Оптимальный объём – 30–50% свободного пространства внутри подшипника. Для проверки соберите узел и прокрутите вручную: сопротивление должно быть равномерным, без заеданий. Если смазка вытекает при вращении, удалите излишки. Для натяжных роликов с пластиковыми сепараторами используйте только совместимые составы (например, Mobil Polyrex EM) – агрессивные присадки разрушают полимер.
