IVT (Infinitely Variable Transmission) – это тип бесступенчатой трансмиссии, который обеспечивает плавное изменение передаточного отношения без фиксированных ступеней. В отличие от классических вариаторов (CVT), IVT способна работать с нулевым передаточным числом, что позволяет двигателю поддерживать оптимальные обороты при полной остановке автомобиля без использования сцепления или гидротрансформатора. Такая конструкция применяется в гибридных и электрических транспортных средствах, где требуется высокая эффективность и минимальные потери мощности.
Основу IVT составляют два планетарных механизма, соединённых с входным и выходным валами, а также управляющий гидравлический или электромеханический привод. В отличие от традиционных коробок передач, где передаточное отношение меняется дискретно, IVT использует непрерывное изменение положения сателлитов планетарных рядов. Это позволяет поддерживать постоянную частоту вращения двигателя на уровне 1500–2500 об/мин независимо от скорости движения, что снижает расход топлива на 10–15% по сравнению с механическими и автоматическими трансмиссиями.
Ключевое преимущество IVT – отсутствие толчков при переключении, так как изменение передаточного отношения происходит без разрыва потока мощности. Однако такая система требует точной настройки управляющей электроники и высококачественных материалов для планетарных механизмов. В эксплуатации IVT демонстрирует надёжность при соблюдении регламента обслуживания: замена масла каждые 60 000 км и контроль давления в гидросистеме. При выходе из строя одного из планетарных рядов ремонт обходится дороже, чем у классических АКПП, из-за сложности конструкции.
На практике IVT используется в моделях Toyota (например, в гибридных Prius и Corolla), где сочетается с электродвигателями для рекуперации энергии. В таких системах трансмиссия работает в паре с планетарным редуктором, распределяющим крутящий момент между ДВС и электромотором. Для водителей важно избегать резких ускорений и длительных нагрузок на высоких оборотах, чтобы продлить ресурс фрикционных элементов. При правильной эксплуатации IVT служит до 250 000–300 000 км без капитального ремонта.

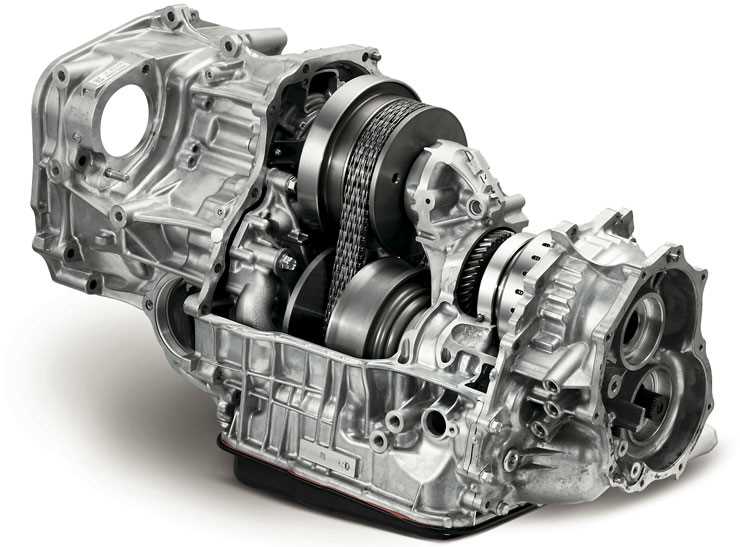

Что такое IVT коробка передач: устройство и принцип работы
IVT (Infinitely Variable Transmission) – бесступенчатая трансмиссия, лишённая фиксированных передаточных чисел. В её основе лежит гидравлический или механический вариатор с двумя раздвижными шкивами (ведущим и ведомым), соединёнными металлическим ремнём или цепью. Изменение передаточного отношения происходит за счёт плавного смещения конусов шкивов: при сближении конусов ведущего шкива ремень перемещается на больший радиус, увеличивая крутящий момент, а на ведомом – на меньший, повышая обороты. В гидравлических IVT дополнительно используется гидронасос и гидромотор, регулирующие поток рабочей жидкости для бесступенчатого изменения передачи. Система управления с датчиками скорости, нагрузки и положения дроссельной заслонки корректирует работу шкивов в реальном времени, обеспечивая оптимальное соотношение мощности и экономичности.
Принцип работы IVT исключает рывки при разгоне, характерные для классических АКПП, за счёт непрерывного изменения передаточного числа. В отличие от CVT, где вариатор ограничен диапазоном передаточных отношений, IVT теоретически способна обеспечивать бесконечное число комбинаций, включая режим «нулевой передачи» (например, при остановке двигателя на холостом ходу без разрыва потока мощности). Однако на практике диапазон ограничен конструкцией шкивов и прочностью ремня – типичный разброс составляет от 0,5 до 2,5. Для повышения надёжности в современных IVT применяют стальные цепи с покрытием из нитрида титана (например, в трансмиссиях Subaru Lineartronic) или композитные ремни с кевларовыми вставками, выдерживающие крутящий момент до 400 Н·м. При эксплуатации критически важно использовать рекомендованное производителем трансмиссионное масло (часто спецификации типа Toyota CVT Fluid FE или Nissan NS-3) и избегать резких стартов с пробуксовкой, чтобы предотвратить перегрев и преждевременный износ фрикционных поверхностей.
Какие механизмы входят в состав IVT и их назначение
Инновационная трансмиссия IVT (Infinitely Variable Transmission) построена на взаимодействии нескольких ключевых узлов, каждый из которых решает специфическую задачу в обеспечении бесступенчатого изменения передаточного отношения. В основе лежит вариаторный механизм – система из двух раздвижных шкивов (ведущего и ведомого) и металлического ремня или цепи. Ведущий шкив, соединённый с двигателем, изменяет свой рабочий диаметр за счёт осевого перемещения конусных дисков, регулируя тем самым натяжение ремня. Ведомый шкив, связанный с колёсами, синхронно подстраивается под эти изменения, обеспечивая плавное изменение передаточного числа без фиксированных ступеней. Для корректной работы вариатора критически важна точность гидравлической системы, управляющей давлением на диски – отклонение даже на 0,1 МПа приводит к проскальзыванию ремня и ускоренному износу.
В состав IVT обязательно входит планетарный редуктор, выполняющий роль разделителя потоков мощности. Он позволяет реализовать два режима работы: прямой (когда крутящий момент передаётся напрямую от двигателя к колёсам) и реверсивный (для движения задним ходом). Планетарный механизм состоит из солнечной шестерни, сателлитов, водила и эпицикла, причём последний блокируется тормозной лентой при включении задней передачи. Особенность конструкции – использование многодисковых фрикционов вместо традиционных зубчатых муфт, что снижает ударные нагрузки при переключениях. Для долговечности редуктора рекомендуется использовать трансмиссионные масла с высоким индексом вязкости (например, ATF CVT типа NS-3 или FE), так как стандартные жидкости не обеспечивают необходимой защиты от термической деградации.
Гидротрансформатор в IVT выполняет функцию сцепления и демпфера крутильных колебаний, но его конструкция отличается от классических автоматов. Здесь применяется блокируемый гидротрансформатор с муфтой Lock-Up, которая включается уже на скорости 20–30 км/ч для устранения проскальзывания и повышения КПД. В отличие от традиционных АКПП, где гидротрансформатор работает постоянно, в IVT он используется только на старте и при резких ускорениях. Ключевой параметр – коэффициент трансформации, который в современных моделях достигает 2,2–2,5, что позволяет эффективно передавать момент при низких оборотах двигателя. Для предотвращения перегрева гидротрансформатора производители интегрируют теплообменники с увеличенной площадью охлаждения (до 0,3 м²), а в системах с высокой нагрузкой – дополнительные радиаторы.
Система управления IVT включает три основных компонента:
- Электронный блок управления (TCU) – обрабатывает данные с датчиков (обороты двигателя, скорость автомобиля, положение педали акселератора, температура масла) и формирует сигналы для гидравлического контура. Современные TCU используют алгоритмы машинного обучения для адаптации под стиль вождения, корректируя давление в шкивах с частотой до 100 раз в секунду.
- Гидравлический насос – обеспечивает рабочее давление в системе (обычно 3–5 МПа) для перемещения дисков шкивов и активации фрикционов. В IVT применяются насосы переменной производительности, которые снижают энергопотребление на 15–20% по сравнению с фиксированными аналогами.
- Клапанный блок – распределяет гидравлическое давление между исполнительными механизмами. Включает соленоиды с широтно-импульсной модуляцией (ШИМ), позволяющие регулировать давление с точностью до 0,05 МПа. Неисправность хотя бы одного соленоида приводит к рывкам при разгоне или невозможности включения передачи.
Для защиты от перегрузок и продления ресурса IVT оснащается системой охлаждения и фильтрации. Масляный контур включает два фильтра: грубой очистки (сетчатый, 100–150 мкм) и тонкой очистки (бумажный, 10–20 мкм), причём последний рекомендуется менять каждые 60 000 км. Температура масла в IVT не должна превышать 110°C – при достижении этого порога блок управления переводит трансмиссию в аварийный режим, ограничивая обороты двигателя. В высоконагруженных условиях (например, при буксировке) активируется дополнительный вентилятор охлаждения, снижающий температуру масла на 15–20°C. Особое внимание стоит уделить качеству уплотнений: даже микроскопические утечки (0,1 л/1000 км) приводят к падению давления и преждевременному износу шкивов.
Как работает вариаторный узел в IVT коробке передач
Вариаторный узел IVT (Infinite Variable Transmission) реализует бесступенчатое изменение передаточного отношения за счёт пары раздвижных шкивов и металлического ремня или цепи. Ведущий шкив, соединённый с двигателем, и ведомый, связанный с колёсами, регулируют рабочий диаметр контакта с ремнём посредством гидравлического привода. Давление масла в цилиндрах шкивов определяет их положение: при сближении половин ведущего шкива ремень перемещается на больший радиус, увеличивая передаточное число, а аналогичное действие на ведомом шкиве – уменьшает его. Система управления корректирует давление с частотой до 100 раз в секунду, обеспечивая плавное ускорение без рывков и оптимальный режим работы ДВС по оборотам.
Ключевые параметры вариаторного узла IVT: ширина ремня (обычно 24–30 мм для легковых автомобилей), угол конуса шкивов (18–22°), максимальное давление в гидросистеме (до 60 бар) и диапазон передаточных чисел (например, 0,4–2,5 для Nissan X-Tronic). Для предотвращения проскальзывания ремня применяется специальное покрытие из нитрида титана или карбида вольфрама, а также система адаптивного управления, корректирующая давление в зависимости от крутящего момента (до 350 Н·м в современных моделях). Ресурс узла напрямую зависит от качества масла: рекомендуется замена каждые 60 000 км с использованием жидкости стандарта NS-3 или CVT Fluid FE (для Toyota), так как продукты износа металлических частиц ускоряют абразивный износ поверхностей шкивов.

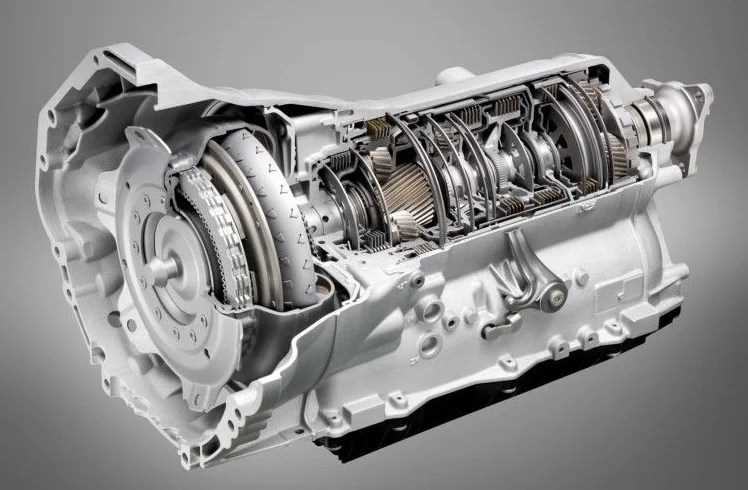

Отличия IVT от классических автоматических и механических КПП
IVT (Infinitely Variable Transmission) радикально отличается от традиционных трансмиссий отсутствием фиксированных передаточных чисел. В механической КПП водитель вручную выбирает одну из 5–7 ступеней, а классический автомат использует планетарные ряды для переключения 6–10 передач. IVT же работает по принципу непрерывного изменения передаточного отношения с помощью ременной или цепной передачи между двумя шкивами переменного диаметра. Это позволяет поддерживать оптимальные обороты двигателя независимо от скорости, что недостижимо в ступенчатых коробках.
Эффективность IVT проявляется в динамике разгона и расходе топлива. Исследования показывают, что автомобили с IVT на 5–15% экономичнее аналогов с классическим автоматом при городской эксплуатации. Например, Nissan Note с вариатором потребляет 5,2 л/100 км против 6,1 л у версии с 4-ступенчатым автоматом. Однако при резком ускорении IVT может «проседать» из-за пробуксовки ремня, тогда как механика и автомат обеспечивают мгновенный отклик на педаль газа за счёт жёсткой связи между двигателем и колёсами.
- Надёжность: IVT чувствительна к качеству масла – требует замены каждые 60 000 км (у некоторых моделей – 40 000 км), иначе ремень изнашивается, что приводит к дорогостоящему ремонту (от 150 000 рублей). Механика выдерживает 200 000+ км без капитального вмешательства, а гидротрансформаторный автомат – 150 000–250 000 км при соблюдении регламента.
- Ремонтопригодность: В IVT сложно диагностировать неисправности без специализированного оборудования (например, сканера CONSULT для Nissan). Механика и автомат позволяют локализовать проблему визуально или с помощью базовой диагностики.
- Температурный режим: IVT перегревается при буксировке или длительном движении на высоких оборотах, что ограничивает её применение в тяжёлых условиях. Механика и автомат с дополнительным охлаждением справляются с такими нагрузками лучше.
Водительские ощущения от IVT субъективны. Некоторые отмечают «резиновый» эффект – отсутствие привычных переключений создаёт иллюзию постоянного подгазовывания. Производители компенсируют это программными «виртуальными передачами», имитирующими ступени (например, в Subaru Lineartronic). Механика даёт полный контроль над тягой, а автомат – предсказуемые переключения, что важно для спортивного стиля вождения. Для комфортной езды в городе IVT предпочтительнее, но на трассе при обгонах автомат с 8+ ступенями обеспечивает более уверенный разгон.
Выбор между IVT, механикой и автоматом зависит от приоритетов. Для экономии топлива и плавности хода в пробках IVT – оптимальное решение, но требует строгого соблюдения регламента обслуживания. Механика подойдёт тем, кто ценит надёжность и контроль, а классический автомат – универсальный вариант для смешанного цикла. При покупке подержанного автомобиля с IVT обязательно проверяйте историю замены масла и наличие ошибок по трансмиссии – игнорирование этих факторов приводит к преждевременному выходу коробки из строя.
