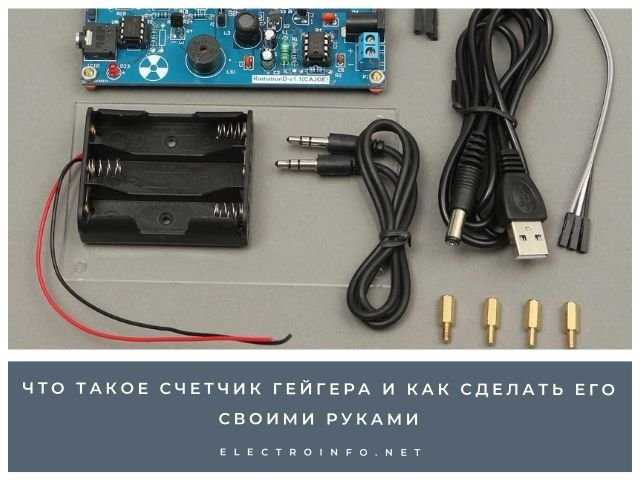

Как собрать счетчик гейгера своими руками

Счетчик Гейгера – устройство, регистрирующее ионизирующее излучение с помощью газоразрядного детектора. Промышленные модели стоят от 15 000 до 50 000 рублей, но самодельная версия обойдется в 3 000–7 000 рублей при правильном подборе компонентов. В этом руководстве разберем сборку на базе трубки СБМ-20 (чувствительность 0,0017 мкЗв/ч на импульс) или СИ-8Б (более компактная, но менее чувствительная). Обе работают при напряжении 400 В, что требует стабильного источника питания.

Ключевые компоненты: высоковольтный модуль (например, DC-DC конвертер MT3608 с доработкой для выхода 400 В), микроконтроллер Arduino Nano (для обработки сигналов), динамик или пьезоизлучатель (для звуковой индикации), а также корпус из диэлектрического материала (оргстекло, фторопласт). Избегайте металлических корпусов – они экранируют излучение и искажают показания. Для калибровки потребуется эталонный источник, например, Cs-137 с активностью 1–10 мкКи (продается в специализированных магазинах).

Сборка начинается с проверки трубки: подайте напряжение 400 В через резистор 10 МОм и замерьте ток утечки – он не должен превышать 0,1 мкА. Если значение выше, трубка неисправна. Далее подключите выход трубки к Arduino через делитель напряжения (резисторы 1 МОм и 10 кОм) для защиты микроконтроллера от высоковольтных импульсов. Программная часть строится на прерывании по фронту сигнала: каждый импульс увеличивает счетчик, а частота импульсов пересчитывается в мкЗв/ч по формуле доза = (импульсы/мин) × 0,0017 для СБМ-20.

Для питания используйте литий-ионный аккумулятор 18650 (3,7 В) с повышающим модулем до 5 В. Высоковольтный модуль запитывайте через стабилизатор на LM7805, чтобы избежать скачков напряжения. Звуковую индикацию настройте на частоту 1–2 кГц: каждый импульс должен сопровождаться коротким щелчком. Для визуальной индикации добавьте OLED-дисплей 0,96″ (128×64 пикселя) с интерфейсом I2C – он отображает текущую дозу и график за последние 5 минут.

Калибровка проводится в два этапа: сначала проверьте фоновые показания вдали от источников излучения (должно быть 0,08–0,2 мкЗв/ч), затем поднесите эталонный источник на расстояние 10 см и сравните показания с паспортными данными. Если расхождение превышает 15%, откорректируйте коэффициент в коде Arduino. Готовое устройство тестируйте в течение 24 часов на стабильность работы – дрейф показаний не должен превышать 5%.

Выбор и подготовка необходимых компонентов для сборки

Перед сборкой проверьте каждый компонент мультиметром: сопротивление резисторов должно совпадать с маркировкой (±5%), конденсаторы не должны иметь утечек (проверка на ESR-метре). Для пайки используйте паяльник с регулировкой температуры (300–350°C) и бессвинцовый припой – это снижает риск повреждения чувствительных элементов.

Схема подключения трубки Гейгера к электронной плате

Трубка Гейгера-Мюллера (например, СБМ-20 или LND 712) требует высоковольтного питания в диапазоне 350–450 В. Для генерации этого напряжения используйте повышающий преобразователь на базе микросхемы MC34063 или аналогичной (например, LT3484). Подключите выход преобразователя к аноду трубки через токоограничивающий резистор 1–10 МОм, чтобы предотвратить пробой при разряде.

Катод трубки соедините с общим проводом (землей) платы через резистор 10–100 кОм. Этот резистор формирует импульс напряжения при ионизации газа внутри трубки. Для защиты от помех параллельно резистору установите конденсатор 10–100 нФ, который сгладит высокочастотные наводки.

• Для СБМ-20 рабочее напряжение – 400 В, ток потребления – 0,01–0,1 мА.
• LND 712 требует 500 В, но допускает диапазон 450–600 В.
• При использовании трубок с низким напряжением (например, J305) снизьте выходное напряжение преобразователя до 300–350 В.

Импульсы с катода подавайте на вход компаратора (например, LM393) через разделительный конденсатор 10–100 нФ. Компаратор усилит сигнал и преобразует его в логические уровни (0/5 В), совместимые с микроконтроллером. Порог срабатывания компаратора настройте подстроечным резистором 10–50 кОм, ориентируясь на амплитуду импульсов (обычно 0,5–2 В).

Микроконтроллер (например, ATmega328P) подключите к выходу компаратора через резистор 1–10 кОм для защиты от статического электричества. Используйте прерывание по фронту сигнала (INT0/INT1) для подсчета импульсов. Для снижения ложных срабатываний добавьте программный фильтр: игнорируйте импульсы короче 50 мкс и длиннее 500 мкс.

Питание схемы организуйте от источника 5–12 В. Для стабилизации напряжения на микроконтроллере используйте линейный стабилизатор (например, 7805) или импульсный модуль (AMS1117). Высоковольтный преобразователь запитайте напрямую от входного источника, но отделите его землю от цифровой земли конденсатором 10 мкФ для снижения помех.

Сборка и пайка основных элементов на макетной плате

Для детектирования импульсов используйте транзистор BC547 или аналогичный NPN-тип. Базу подключите к катоду счетчика через резистор 1 МОм, эмиттер заземлите, а коллектор соедините с питанием 5 В через резистор 10 кОм. На выходе коллектора сформируется сигнал амплитудой ~4,5 В при каждом разряде – его можно подавать на микроконтроллер или звуковой индикатор. Убедитесь, что транзистор не перегревается: при токе свыше 10 мА замените резистор в цепи коллектора на 4,7 кОм.

Пайку выполняйте паяльником мощностью 25–40 Вт с тонким жалом (0,5–1 мм). Используйте припой ПОС-61 с флюсом на основе канифоли – кислотные флюсы оставляют проводящие окислы, что критично для высокоомных цепей. Прогревайте место пайки не дольше 3 секунд, чтобы избежать отслоения дорожек макетной платы. После пайки каждого элемента проверяйте сопротивление между соседними контактами мультиметром – оно должно превышать 10 МОм.

Для стабилизации питания припаяйте линейный стабилизатор 78L05 или аналогичный. Вход подключите к источнику 7–12 В через электролитический конденсатор 100 мкФ (25 В), выход – к нагрузке через керамический конденсатор 0,1 мкФ. Это устранит помехи от высоковольтного модуля, которые могут искажать сигнал. Если планируется работа от батареи, добавьте диод 1N4007 на входе стабилизатора для защиты от обратной полярности.

Звуковой индикатор (пьезоизлучатель) подключите к коллектору транзистора через резистор 1 кОм. Для визуальной индикации используйте светодиод (например, красный 3 мм) с резистором 470 Ом, подключенный параллельно пьезоэлементу. При каждом импульсе светодиод будет вспыхивать на 50–100 мс – этого достаточно для визуального контроля без дополнительной схемы задержки.

Для защиты от внешних помех поместите собранную плату в металлический корпус, заземлив его на общий провод схемы. Экранируйте высоковольтные цепи, обмотав их изолентой или поместив в термоусадочную трубку. Избегайте близкого расположения цифровых и аналоговых цепей – это снизит уровень наводок на сигнальные линии. Готовую плату закрепите винтами М3, оставив зазор 5 мм от корпуса для вентиляции.

Настройка высоковольтного источника питания для детектора

Калибровку проводите с подключенной газоразрядной трубкой: плавно увеличивайте напряжение до момента появления первых импульсов (плато счетной характеристики). Для трубок типа СБМ-20 рабочая точка обычно лежит в пределах 380–420 В, для СТС-5 – 400–450 В. Зафиксируйте напряжение на 20–30 В ниже точки самопробоя, чтобы избежать ложных срабатываний. При отсутствии генерации импульсов проверьте полярность подключения трубки и целостность резисторов делителя – даже незначительное отклонение номиналов смещает рабочую точку.

Для снижения электромагнитных помех экранируйте высоковольтную часть алюминиевой фольгой, заземленной на общий провод схемы. Используйте витые пары для соединения с трубкой, а питание преобразователя запитывайте через LC-фильтр (дроссель 100 мкГн + конденсатор 100 мкФ). При настройке избегайте касания высоковольтных цепей – даже при малом токе разряд через тело может повредить компоненты или исказить результаты измерений.

Программирование микроконтроллера для обработки сигналов

• На STM32: инициализируйте HAL_GPIO_EXTI_Callback() для обработки прерываний от пина, подключенного к выходу счетчика. Пример кода:

  void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
  if (GPIO_Pin == DETECTOR_PIN) {
  if (HAL_GetTick() - lastPulseTime > DEBOUNCE_DELAY) {
  pulseCount++;
  lastPulseTime = HAL_GetTick();
  }
  }
  }


• На ATmega328P: настройте PCINT и используйте ISR(PCINT_vect) для подсчета импульсов. Установите предделитель таймера на 64 для точного измерения интервалов между событиями.
• Оптимизируйте энергопотребление: переводите микроконтроллер в режим сна (HAL_PWR_EnterSLEEPMode() для STM32, sleep_mode() для AVR) между прерываниями, если устройство работает от батареи.

Калибровка и тестирование счетчика на радиоактивных образцах

Калибровка самодельного счетчика Гейгера начинается с выбора эталонного источника. Для начальной проверки подойдет слабый бета-источник, например, ⁹⁰Sr с активностью 0,1–1 мкКи. Измерьте фоновый уровень импульсов в течение 10 минут – среднее значение должно быть в пределах 15–30 имп/мин для стандартных условий. Если показания стабильны, переходите к тестированию с источником, разместив его на фиксированном расстоянии (5–10 см) от трубки.

Запишите показания счетчика при разных напряжениях питания трубки, начиная с 350 В и увеличивая с шагом 20 В до 500 В. Для трубок типа СБМ-20 или J305 плато рабочего напряжения обычно лежит в диапазоне 400–450 В, где изменение напряжения на 10 В не должно приводить к росту скорости счета более чем на 5%. Если зависимость резкая, проверьте стабилизацию высоковольтного источника.

Для проверки линейности используйте два источника с известной активностью, например, ¹³⁷Cs (0,5 мкКи) и ⁶⁰Co (0,2 мкКи). Измерьте скорость счета для каждого отдельно, затем сложите источники и сравните суммарное значение с расчетным. Расхождение не должно превышать 10% – в противном случае возможны проблемы с мертвым временем счетчика или насыщением усилителя.

Тестирование на гамма-излучение проводите с источником ¹³⁷Cs, разместив его на расстоянии 20 см от трубки. При активности 1 мкКи ожидаемая скорость счета для СБМ-20 составит 50–80 имп/мин. Если показания ниже, проверьте чувствительность трубки или экранирование – даже тонкий слой алюминия (0,5 мм) может ослабить бета-излучение на 30–50%.

Для оценки эффективности регистрации альфа-частиц используйте ²⁴¹Am с активностью 0,1 мкКи. Снимите защитную пленку с торца трубки (если она есть) и поднесите источник вплотную. Скорость счета должна вырасти до 200–400 имп/мин. Если изменений нет, трубка нечувствительна к альфа-излучению – это нормально для большинства счетчиков Гейгера, кроме специализированных моделей с тонким слюдяным окном.

Длительное тестирование (24 часа) проводите с источником ²²⁶Ra или его аналогом. Записывайте показания каждые 30 минут, исключая первые 2 часа после включения – в это время возможен дрейф из-за прогрева схемы. Стабильность показаний ±5% указывает на исправность устройства. При больших колебаниях проверьте контакты трубки, фильтрующие конденсаторы и стабилизацию напряжения.

Финальная проверка – сравнение с заводским дозиметром. Разместите оба прибора на одинаковом расстоянии от источника ¹³⁷Cs (1 мкКи) и зафиксируйте показания. Расхождение в пределах 15–20% допустимо для самодельных устройств. Если разница больше, скорректируйте коэффициент пересчета импульсов в мкР/ч в программной части или уточните эффективность трубки по документации.

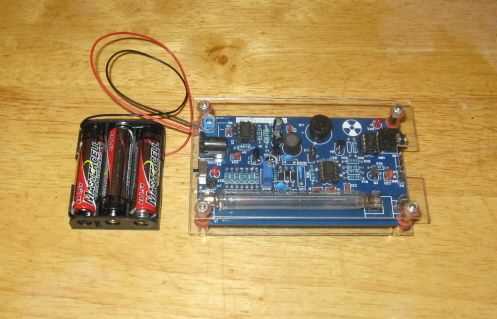

Создание корпуса и защита устройства от внешних помех

Экранирование трубки Гейгера критически важно для точности измерений. Оберните её слоем медной сетки с ячейкой не более 0,5 мм или алюминиевой фольгой, оставив открытым только рабочее окно. Подключите экран к общему заземлению платы через провод сечением не менее 0,75 мм² – это предотвратит накопление заряда и ложные срабатывания. Если в корпусе установлены динамик или светодиодный индикатор, разместите их на максимальном удалении от трубки (не менее 5 см) и экранируйте отдельно. Для дополнительной защиты от низкочастотных помех (например, от трансформаторов) используйте ферритовые кольца на проводах питания и сигнальных линиях.

• Избегайте пластиковых корпусов – они не экранируют помехи и накапливают статику.
• Не размещайте счетчик рядом с источниками сильных электромагнитных полей (Wi-Fi-роутеры, микроволновки, импульсные блоки питания).
• Проверьте экранирование тестером: сопротивление между корпусом и заземлением должно быть менее 1 Ом.
• Для мобильных версий устройства используйте металлизированную ткань в качестве временного экрана.
