Выходной ток блока питания – ключевой параметр, от которого зависит стабильность работы подключенных устройств. Некорректное значение тока приводит к перегреву, сбоям или выходу из строя оборудования. Для точного определения тока недостаточно ориентироваться только на маркировку на корпусе: реальные показатели могут отличаться из-за износа компонентов, неисправностей или несоответствия заявленным характеристикам.

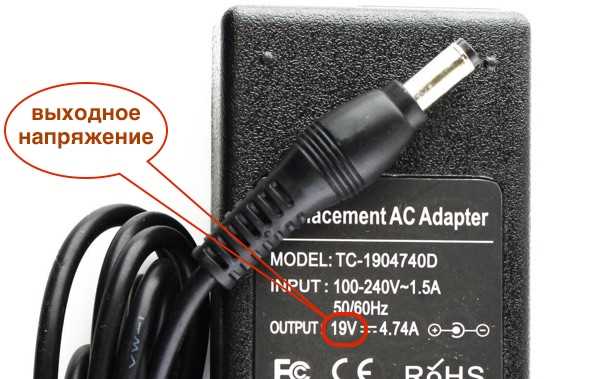

Первый шаг – проверка документации. В техническом паспорте блока питания указывается номинальный выходной ток, например, 5 А при 12 В. Однако эти данные актуальны только при идеальных условиях: стабильном входном напряжении, температуре окружающей среды 25°C и отсутствии перегрузок. Если документация отсутствует, ищите маркировку на самом блоке – она часто содержит основные параметры, но не всегда отражает реальные возможности.
Для практического измерения используйте мультиметр в режиме амперметра. Подключите его последовательно с нагрузкой: красный щуп к выходу блока питания, черный – к положительному контакту устройства. Нагрузка должна соответствовать рабочим условиям – например, если блок питает светодиодную ленту мощностью 60 Вт, подключите аналогичную нагрузку. Измерения проводите при стабильной работе системы, избегая кратковременных скачков.
При отсутствии мультиметра оцените ток косвенно через мощность. Формула I = P / U, где I – ток (А), P – мощность (Вт), U – напряжение (В), даст приблизительное значение. Например, для блока на 12 В с мощностью 120 Вт расчетный ток составит 10 А. Учитывайте, что реальный ток может быть ниже из-за КПД блока (обычно 70–90%).
Не полагайтесь на максимальные значения, указанные производителем. Блоки питания часто работают с запасом по току, но длительная эксплуатация на пределе возможностей сокращает срок службы. Если устройство потребляет 4 А, выбирайте блок с номиналом не менее 5 А. Для импульсных блоков питания проверяйте также пусковые токи – они могут в 2–3 раза превышать номинальные.

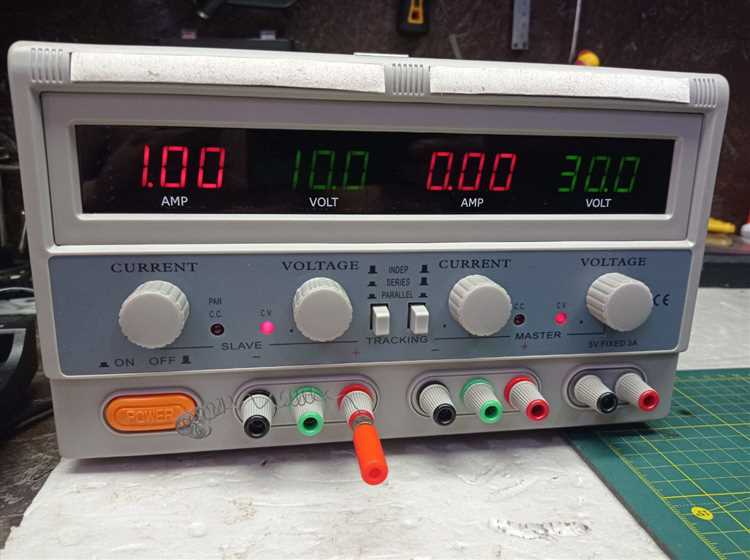

Какие параметры блока питания нужно проверить перед измерением тока
Перед измерением выходного тока блока питания (БП) критически важно убедиться в его соответствии заявленным характеристикам. Первым шагом проверьте номинальное напряжение на выходе – оно должно совпадать с указанным на корпусе или в документации. Например, если БП маркирован как 12 В, реальное значение не должно отклоняться более чем на ±5% (для большинства устройств). Измерьте напряжение мультиметром в режиме DCV без нагрузки, а затем подключите резистор с известным сопротивлением (например, 10 Ом для 12 В) и повторите замер – разница укажет на стабильность.
Оцените максимальный ток нагрузки, указанный производителем. Превышение этого значения приведёт к перегреву, падению напряжения или выходу БП из строя. Если на корпусе написано «5 А», не подключайте нагрузку, потребляющую более 4,5 А – оставляйте запас в 10–15% для компенсации пусковых токов. Для импульсных БП проверьте также пиковый ток (если указан), так как некоторые устройства кратковременно потребляют в 2–3 раза больше номинала.
Изучите тип защиты, реализованной в БП. Современные блоки оснащаются:
- OVP (Over Voltage Protection) – отключает выход при превышении напряжения (например, при пробое стабилизатора).
- OCP (Over Current Protection) – ограничивает ток при коротком замыкании или перегрузке. Порог срабатывания обычно на 20–50% выше номинала.
- SCP (Short Circuit Protection) – мгновенно отключает выход при КЗ.
- OTP (Over Temperature Protection) – защита от перегрева, срабатывающая при превышении 80–100°C.
Если защиты нет, измерения проводите с особой осторожностью – даже кратковременная перегрузка может повредить БП или подключённое оборудование.
Проверьте пульсации напряжения на выходе. Для этого переведите осциллограф в режим AC-связи и измерьте амплитуду высокочастотных колебаний. Допустимые значения:
- Для аналоговых устройств – не более 50 мВ (пик-пик).
- Для цифровых схем – до 100 мВ.
- Для мощных нагрузок (например, LED-драйверов) – до 200 мВ.
Высокие пульсации (свыше 300 мВ) указывают на неисправность фильтрующих конденсаторов или проблемы с обратной связью в импульсном преобразователе.
Обратите внимание на коэффициент мощности (PF) и КПД, если БП активный (с PFC). Для пассивных блоков PF обычно составляет 0,5–0,7, для активных – 0,9–0,99. Низкий PF (менее 0,6) приводит к увеличению реактивной мощности и нагреву проводов. КПД современных БП должен быть не ниже 80% при номинальной нагрузке – проверьте это по документации или измерьте входную и выходную мощность.
Убедитесь в отсутствии паразитных наводок. Подключите осциллограф к выходу БП и проверьте наличие высокочастотных помех (особенно в диапазоне 50–200 кГц для импульсных блоков). Если амплитуда помех превышает 50 мВ, используйте дополнительные LC-фильтры или экранирование. Также проверьте уровень шума – акустического (для трансформаторных БП) или электромагнитного (для импульсных). Свист или гул указывают на неисправность дросселя или конденсаторов.
Перед измерением тока оцените температурный режим БП. Под нагрузкой корпус не должен нагреваться выше 60°C (измерьте бесконтактным термометром). Если температура превышает 70°C, снизьте нагрузку или улучшите охлаждение. Для импульсных БП критически важна температура ключевых транзисторов – при перегреве они деградируют, что приводит к снижению тока и напряжения.
Наконец, проверьте состояние разъёмов и проводов. Окисленные контакты или повреждённая изоляция увеличивают сопротивление цепи, что приводит к падению напряжения и некорректным показаниям тока. Используйте провода сечением не менее 1,5 мм² для токов до 10 А и 2,5 мм² для 10–20 А. Если БП имеет регулируемый выход, убедитесь, что потенциометр не «залип» – проверьте плавность изменения напряжения при вращении ручки.
Как правильно подключить мультиметр для измерения выходного тока
Измерение выходного тока блока питания требует последовательного подключения мультиметра в цепь. Для этого переключите прибор в режим измерения тока (обозначение «A» или «mA») и выберите соответствующий диапазон. Если ток неизвестен, начните с максимального предела (обычно 10 А), чтобы избежать повреждения прибора.
Отключите нагрузку от блока питания и подготовьте цепь: один щуп мультиметра подключите к выходному «+» блока питания, а второй – к «+» нагрузки. Минусовой провод нагрузки соедините с «-» блока питания. Таким образом, мультиметр окажется в разрыве цепи, пропуская через себя весь ток.
Для точных измерений используйте гнездо «10A» (если ток превышает 200 мА) или «mA» (для меньших значений). Превышение допустимого тока приведёт к срабатыванию предохранителя мультиметра или его выходу из строя. Проверьте полярность: красный щуп – к «+», чёрный – к «-«.
Включите блок питания и подайте нагрузку. На дисплее мультиметра отобразится значение тока. Если показания близки к нулю, проверьте соединения и убедитесь, что нагрузка исправна. При измерении импульсных токов (например, в ШИМ-регуляторах) используйте режим «AC+DC» или осциллограф для корректных данных.
После завершения измерений отключите питание и переведите мультиметр в режим напряжения или выключите его. Длительное нахождение в режиме измерения тока разряжает батарею прибора и увеличивает риск повреждения при случайном замыкании щупов.
Для проверки малых токов (до 200 мА) используйте гнездо «mA» и соответствующий диапазон. При работе с токами свыше 10 А применяйте внешние токовые клещи или шунты, так как большинство мультиметров не рассчитаны на такие нагрузки. Не измеряйте ток в цепях с напряжением выше 60 В без гальванической развязки.
Запомните: измерение тока всегда выполняется в разрыве цепи. Параллельное подключение мультиметра в режиме амперметра вызовет короткое замыкание и выход оборудования из строя. Для безопасности используйте провода с надёжной изоляцией и избегайте касания токоведущих частей во время работы.

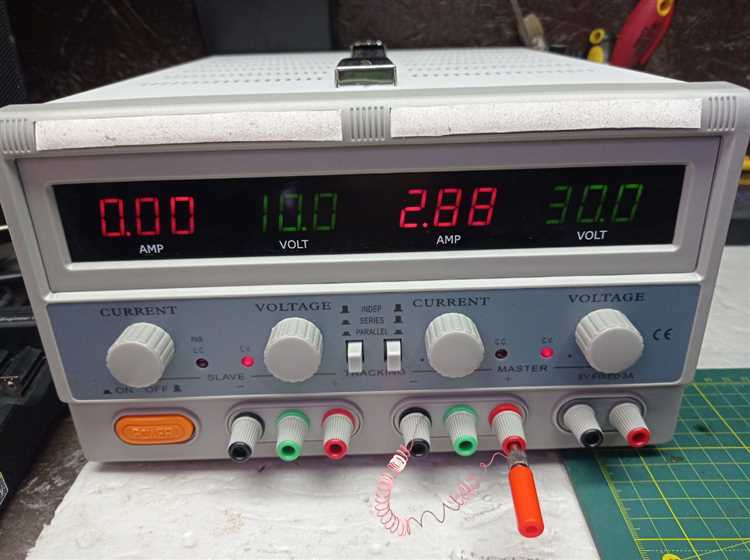

Какие режимы мультиметра использовать для точного определения тока
Для малых токов (до 200 мА) используйте гнездо «mA» и соответствующий предел измерений. Современные мультиметры часто имеют отдельный вход для микроамперных диапазонов (μA), но для блоков питания этот режим редко актуален. При измерении токов свыше 10 А применяйте внешние токовые клещи или шунты – встроенные в прибор предохранители могут сгореть. Перед подключением убедитесь, что мультиметр поддерживает требуемый диапазон: бюджетные модели часто ограничены 10 А, профессиональные – до 20 А.
Отключите функцию автоматического выбора диапазона, если она есть: ручная настройка снижает погрешность и ускоряет измерения. При работе с импульсными блоками питания используйте режим True RMS – он корректно учитывает несинусоидальные формы тока. Записывайте показания не сразу, а через 5–10 секунд после подачи питания: переходные процессы могут искажать результат. Если ток нестабилен, зафиксируйте среднее значение или используйте режим минимум/максимум для анализа колебаний.
Как избежать ошибок при измерении тока под нагрузкой
Основные ошибки возникают из-за неправильного выбора нагрузки или её нестабильности. Используйте резистивные нагрузки с известным сопротивлением (например, проволочные реостаты или специализированные электронные нагрузки), избегая индуктивных или ёмкостных элементов. Для проверки блока питания на 12 В и 3 А подойдёт нагрузка 4 Ом (мощность не менее 36 Вт). Измеряйте ток только после стабилизации напряжения на выходе – переходные процессы в первые 50–100 мс могут давать завышенные значения. Если нагрузка нелинейная (например, светодиодные сборки), используйте осциллограф для анализа формы тока.
- Избегайте длинных проводов между блоком питания и нагрузкой: падение напряжения на них (даже 0,1 В) исказит расчёты мощности. Для точных измерений используйте провода сечением не менее 1,5 мм² на каждый ампер тока.
- Проводите измерения при температуре окружающей среды 20–25°C – нагрев нагрузки или блока питания на 10°C может изменить сопротивление цепи на 3–4%.
- Для импульсных блоков питания измеряйте средний ток, а не пиковый – используйте мультиметр с функцией True RMS или осциллограф с усреднением.
Какие нагрузки можно использовать для тестирования блока питания
Для проверки выходного тока блока питания подходят резистивные нагрузки с фиксированным сопротивлением. Оптимальный диапазон – от 1 до 10 Ом для большинства бытовых и промышленных БП мощностью до 500 Вт. Например, проволочный резистор на 5 Ом с рассеиваемой мощностью не менее 100 Вт позволит протестировать блок на 12 В при токе до 2,4 А. Важно учитывать допустимую мощность нагрузки: при превышении номинала резистор перегреется и выйдет из строя.
Электролитические нагрузки, такие как лампы накаливания или галогенные прожекторы, удобны для визуального контроля стабильности тока. Лампа на 12 В мощностью 50 Вт создаст нагрузку около 4,2 А, что подходит для проверки автомобильных БП. Однако нелинейность сопротивления нити накала может искажать результаты при динамических испытаниях, поэтому такие нагрузки лучше использовать для предварительной оценки.
Активные электронные нагрузки – наиболее точный инструмент для тестирования. Приборы типа Maynuo M98 или Rigol DL3021 позволяют задавать ток с шагом 0,01 А и измерять пульсации напряжения. Они поддерживают режимы постоянного тока, сопротивления и мощности, что критично для проверки импульсных БП. Стоимость таких устройств начинается от 20 000 рублей, но для профессионального применения они незаменимы.
Для проверки БП под импульсной нагрузкой используют мощные транзисторы или MOSFET в ключевом режиме. Например, IRFP460 с радиатором выдерживает ток до 20 А при напряжении 100 В. Управляя затвором через ШИМ-контроллер, можно имитировать работу процессора или видеокарты с пиковыми нагрузками. Такой метод требует осциллографа для контроля переходных процессов.
Водяные реостаты – бюджетное решение для тестирования мощных БП (от 1 кВт). Емкость с солевым раствором и электродами из нержавеющей стали позволяет регулировать сопротивление изменением расстояния между пластинами. При токе 50 А и напряжении 24 В сопротивление составит около 0,48 Ом. Метод опасен из-за риска электролиза и требует заземления.
Для проверки стабильности напряжения под нагрузкой подходят сборки из параллельно соединенных резисторов. Например, 10 резисторов по 1 Ом (5 Вт каждый) создадут эквивалентное сопротивление 0,1 Ом при суммарной мощности 50 Вт. Такой подход минимизирует локальный перегрев и позволяет равномерно распределить тепло. Важно использовать резисторы с одинаковым температурным коэффициентом сопротивления.
Тестирование БП для светодиодных лент требует нагрузок с низким напряжением и высоким током. Например, лента на 12 В с потреблением 60 Вт/м создает нагрузку 5 А на метр. Для проверки используют отрезки ленты или специализированные драйверы с регулируемым током. Пульсации напряжения не должны превышать 5% от номинала, иначе светодиоды будут мерцать.
При проверке БП с несколькими выходами (например, ATX) используют комбинированные нагрузки. Для линии +12 В подойдет резистор на 3 Ом (4 А), для +5 В – 1 Ом (5 А), а для +3,3 В – 0,66 Ом (5 А). Важно соблюдать баланс нагрузок, чтобы не превысить суммарную мощность БП. Для точного измерения тока на каждой линии применяют отдельные амперметры или мультиметры в режиме измерения тока.
Как рассчитать максимальный ток блока питания по его мощности и напряжению
Максимальный выходной ток блока питания определяется по формуле: I = P / U, где I – ток в амперах (A), P – мощность в ваттах (W), U – напряжение в вольтах (V). Например, блок питания мощностью 60 Вт с выходным напряжением 12 В способен отдавать ток до 5 А (60 / 12 = 5). Учитывайте, что реальная нагрузка не должна превышать 80–90% от расчётного значения, чтобы избежать перегрева и снижения ресурса.
Для импульсных блоков питания важно проверять не только номинальную мощность, но и пиковую. Некоторые модели допускают кратковременные перегрузки до 120–150% от номинала, но длительная работа на пределе сокращает срок службы. Если блок имеет несколько выходных каналов (например, +12 В и +5 В), суммарная мощность не должна превышать общий лимит. Разделите мощность пропорционально нагрузке на каждом канале.
При расчётах учитывайте КПД блока питания – обычно 70–90%. Если КПД равен 80%, а потребляемая мощность устройства 50 Вт, блок будет потреблять из сети около 62,5 Вт (50 / 0,8). Это влияет на выбор сечения проводов и защитных элементов. Для точных измерений используйте мультиметр в режиме амперметра, подключая его последовательно с нагрузкой.
Не игнорируйте пусковые токи – они могут в 2–5 раз превышать номинальные. Например, двигатели или ёмкостные нагрузки при старте потребляют значительный ток, что требует запаса по мощности. Если блок питания не справляется, используйте конденсаторы для сглаживания бросков или выбирайте модель с большим запасом по току.
Какие признаки указывают на нестабильность выходного тока
Первый и наиболее очевидный признак – неравномерная работа подключенных устройств. Если светодиодные ленты мерцают с частотой выше 50 Гц, а двигатели шаговых моторов издают нехарактерный шум или теряют шаги, это указывает на пульсации тока. Для проверки используйте осциллограф с полосой пропускания не менее 100 МГц: амплитуда пульсаций не должна превышать 50 мВ для цифровых схем и 100 мВ для аналоговых.
Перегрев компонентов блока питания при нагрузке ниже номинальной – второй сигнал. Если радиаторы силовых транзисторов или диодов нагреваются до температуры выше 60°C при токе, составляющем 70% от максимального, это свидетельствует о неэффективной стабилизации. Измерьте падение напряжения на выходных клеммах под нагрузкой: при изменении тока от 10% до 90% номинала напряжение не должно отклоняться более чем на 1–2%.
Самопроизвольные перезагрузки или сбои в работе микроконтроллеров и процессоров – третий индикатор. Современные чипы, такие как STM32 или ESP32, требуют стабильного питания с отклонением не более ±3% от номинала. Если устройство зависает при подключении дополнительной нагрузки, например, второго вентилятора, проверьте выходной ток мультиметром в режиме True RMS: скачки выше 15% от установленного значения говорят о проблемах с обратной связью в схеме стабилизации.
Шумы в аудиосистемах, подключенных к тому же блоку питания, проявляются как фоновый гул или треск. Это происходит из-за высокочастотных помех, проникающих через общий контур заземления. Для диагностики отключите все нагрузки, кроме аудиоустройства, и измерьте уровень шума анализатором спектра: пиковые значения выше -60 дБ указывают на нестабильность тока. Используйте LC-фильтры с частотой среза 10–20 кГц для подавления помех.
Нестабильность тока часто сопровождается дрейфом выходного напряжения при длительной работе. Если после 30 минут нагрузки напряжение на выходе блока питания 12 В изменяется более чем на 0,5 В, это говорит о деградации конденсаторов или неисправности схемы компенсации температурного дрейфа. Проверьте ESR электролитических конденсаторов: значения выше 0,1 Ом для конденсаторов емкостью 1000 мкФ и выше требуют замены.
Искрение или потемнение контактов на разъемах питания – прямой признак импульсных токовых перегрузок. Это происходит, когда блок питания не справляется с резкими изменениями нагрузки, например, при включении мощного двигателя. Для проверки подключите нагрузку с известным сопротивлением и зафиксируйте токовые скачки осциллографом: амплитуда не должна превышать 120% от номинального тока в течение более 10 мс.
Наконец, нестабильность тока может проявляться в виде некорректных показаний датчиков, питающихся от того же источника. Например, датчики температуры DS18B20 могут выдавать случайные значения, если пульсации тока превышают 20 мА. Для проверки подключите датчик через стабилизатор напряжения с низким падением (LDO) и сравните показания: расхождение более 0,5°C указывает на необходимость доработки блока питания.
Как сравнить измеренный ток с заявленными характеристиками блока питания
Сравнение измеренного тока с паспортными данными требует учета допустимых отклонений. Большинство производителей указывают номинальный ток с погрешностью ±5–10%. Например, если блок питания заявлен на 5 А, а мультиметр показывает 4,7 А, это укладывается в норму. Превышение отклонений более чем на 15% свидетельствует о потенциальной неисправности или несоответствии качеству. Для точной оценки сверяйтесь с технической документацией – некоторые модели допускают кратковременные пиковые нагрузки, превышающие номинал на 20–30%.
Проверяйте ток под реальной нагрузкой, а не в режиме холостого хода. Подключите к блоку питания резистивную нагрузку, эквивалентную 70–90% от его мощности. Например, для блока на 12 В и 10 А используйте нагрузку 8–9 А (мощность ~100 Вт). Измеряйте ток на выходе мультиметром в режиме постоянного тока (DC), подключив его последовательно с нагрузкой. Записывайте показания через 5–10 минут работы – стабилизация температуры исключит влияние переходных процессов.
Сравнивайте не только абсолютные значения, но и динамические характеристики. Блок питания должен поддерживать заявленный ток без просадок напряжения более чем на 3–5% при скачках нагрузки. Если при подключении нагрузки напряжение падает с 12 В до 11 В, а ток остается в пределах номинала, это указывает на недостаточную стабилизацию. Используйте осциллограф для проверки пульсаций – их амплитуда не должна превышать 50–100 мВ для большинства применений.
Учитывайте условия эксплуатации: температура окружающей среды, вентиляция, качество входного напряжения. Блоки питания часто тестируются при 25°C, но реальные условия могут отличаться. При температуре выше 40°C допустимый ток может снижаться на 10–20%. Если измерения проводятся в жарком помещении или без должного охлаждения, скорректируйте ожидания. Для промышленных блоков питания сверяйтесь с графиками зависимости тока от температуры, указанными в документации.
