Натяжение ремня на Газели – процедура, требующая точности. Слабое натяжение приводит к проскальзыванию, износу шкивов и перегреву генератора. Чрезмерное – ускоряет разрушение подшипников насоса ГУР, генератора или компрессора кондиционера. На моделях с двигателями ЗМЗ-402, ЗМЗ-405 и УМЗ-4216 допустимый прогиб ремня под нагрузкой 10 кгс составляет 8–12 мм для приводного ремня генератора и 6–10 мм для ремня ГУР.
Перед началом работ отключите аккумулятор. На двигателях ЗМЗ-405 и УМЗ-4216 ремень натягивается с помощью натяжного ролика, расположенного между шкивами генератора и коленвала. На ЗМЗ-402 используется регулировочный болт на кронштейне генератора. Для проверки натяжения используйте динамометр или груз массой 1 кг – прикладывайте усилие в середине пролета между шкивами.
Инструмент: ключи на 10, 13, 17 мм, шестигранник на 6 мм (для ролика ЗМЗ-405), монтировка или специальный ключ для натяжения. На УМЗ-4216 потребуется головка на 19 мм для фиксации натяжного ролика. Избегайте использования рычагов из мягкого металла – они деформируются и срывают грани болтов.
После натяжения проверните коленвал на два оборота и повторно измерьте прогиб. Если показатели выходят за пределы нормы, отрегулируйте повторно. На двигателях с кондиционером следите за положением шкива компрессора – смещение приводит к неравномерному износу ремня. Замена ремня требуется при появлении трещин, расслоений или вытягивании более чем на 5 мм от номинальной длины.
Какие инструменты и материалы понадобятся для работы
Для натяжки ремня на Газели потребуется минимальный набор инструментов: накидной ключ на 17 мм (для регулировки натяжного ролика или генератора), торцевой ключ на 13 мм (если используется болт крепления генератора), монтировка или лом длиной 50–70 см для создания рычага при натяжении. Обязательно проверьте состояние нового ремня – его длина должна соответствовать модели двигателя: для ЗМЗ-402 и УМЗ-4216 подходит ремень 10×875 мм, для Cummins ISF2.8 – 13×1150 мм. Запаситесь также динамометрическим ключом (если требуется точное усилие затяжки болтов) и штангенциркулем для контроля прогиба ремня под нагрузкой.
Дополнительно пригодятся: металлическая линейка (для проверки соосности шкивов), перчатки (чтобы избежать травм при работе с натяжным механизмом), ветошь (для очистки шкивов от грязи и масла), а также универсальная смазка типа WD-40 (для облегчения демонтажа закисших болтов). Если ремень меняется из-за износа, подготовьте новый – оригинальные запчасти (например, ремни Gates или Contitech) служат дольше аналогов, но требуют точного подбора по маркировке. Для двигателей с кондиционером или ГУР учитывайте наличие дополнительных шкивов и выбирайте ремни с соответствующим профилем (клиновые или поликлиновые).
Как безопасно подготовить автомобиль перед натяжкой ремня
Перед началом работ заглушите двигатель и отсоедините клемму «минус» от аккумулятора. На Газели с двигателем ЗМЗ-405 или УМЗ-4216 это предотвратит случайный запуск агрегатов при прокручивании шкивов. Убедитесь, что автомобиль стоит на ровной площадке с включенным стояночным тормозом и заблокированными задними колесами противооткатными упорами. Если работа проводится на подъемнике, зафиксируйте машину страховочными стойками – стандартные домкраты ненадежны для длительных манипуляций.
Снимите защитный кожух ремня (если предусмотрен конструкцией) и осмотрите приводные элементы на наличие масла, грязи или механических повреждений. На шкивах не должно быть задиров, трещин или следов коррозии – они ускоряют износ ремня. Проверьте состояние натяжного ролика: люфт более 0,5 мм или заедание при вращении требуют его замены. Для двигателей Cummins ISF2.8 очистите поверхности шкивов от нагара – абразивные частицы сокращают ресурс ремня на 30–40%.
Подготовьте инструмент: динамометрический ключ (для моделей с автоматическим натяжителем), шестигранник на 6 мм (для регулировки натяжения на ЗМЗ-406), монтировку или специальный ключ для фиксации шкива коленвала. На двигателях УМЗ-4216 используйте только оригинальные болты крепления натяжителя – их момент затяжки 22–25 Н·м. Если ремень меняется, зафиксируйте метки ГРМ на шкивах коленвала и распредвала с помощью маркера или керна – это исключит ошибки при установке нового ремня.
Как правильно ослабить натяжение старого ремня на Газели
Перед началом работ убедитесь, что двигатель заглушен и остыл. На моделях Газель с двигателями ЗМЗ-402, ЗМЗ-405 или УМЗ-4216 натяжной механизм ремня расположен с правой стороны моторного отсека. Для доступа к нему снимите защитный кожух (если установлен) – обычно крепится на 2–3 болтах под ключ на 10 мм. На двигателях ЗМЗ-406 натяжение регулируется через кронштейн генератора, закреплённый болтом на 13 мм.
Ослабление ремня требует точного воздействия на натяжной ролик или генератор. На большинстве модификаций Газели используйте головку на 17 мм или накидной ключ для вращения регулировочного болта. Вращайте его против часовой стрелки, чтобы уменьшить натяжение. На двигателях УМЗ-4216 проверьте наличие дополнительного фиксирующего болта на кронштейне – его нужно ослабить перед регулировкой, иначе механизм не сдвинется.
- Для моделей с натяжным роликом (например, Газель Бизнес с двигателем Cummins):
- Найдите шестигранный болт на 6 мм в центре ролика.
- Вставьте ключ и поверните по часовой стрелке, чтобы ослабить ремень.
- Если ролик не поддаётся, смажьте резьбу проникающей смазкой (WD-40) и подождите 5–10 минут.
После ослабления ремня проверьте его состояние. Трещины глубиной более 1 мм, расслоения корда или следы масла – сигналы к замене. Натяжение считается достаточным, если при нажатии пальцем на середину ветви ремня прогиб составляет 10–15 мм для ремней генератора и 8–12 мм для ремней ГУР или кондиционера. Превышение этих значений указывает на необходимость дальнейшего ослабления.
Затяните все болты после регулировки, но не переусердствуйте – момент затяжки для большинства креплений натяжного механизма не должен превышать 25–30 Н·м. Запустите двигатель и проверьте отсутствие посторонних шумов. Если ремень свистит на холодную, ослабьте его ещё на 1–2 мм. На двигателях ЗМЗ-405 и УМЗ-4216 после ослабления ремня обязательно проверьте совпадение меток на шкивах – смещение может привести к неправильной работе агрегатов.
Как снять изношенный ремень и проверить состояние шкивов
Перед началом работ отключите аккумулятор, чтобы исключить случайный запуск двигателя. На Газели с двигателем ЗМЗ-405 или УМЗ-4216 ремень генератора и навесного оборудования снимается после ослабления натяжного ролика или кронштейна генератора. Для этого потребуется ключ на 13 или 14 – в зависимости от модификации. Вращайте регулировочный болт против часовой стрелки, пока ремень не ослабнет настолько, что его можно будет снять со шкивов вручную.
Снимите ремень, начиная с самого маленького шкива – обычно это шкив генератора или компрессора кондиционера. Потяните ремень на себя, одновременно прокручивая шкив рукой, чтобы избежать заклинивания. Если ремень застрял, не применяйте силу: проверьте, не осталось ли болтов крепления или защитных кожухов, мешающих демонтажу. На двигателях с гидроусилителем руля ремень может быть двухручьевым – снимайте его аккуратно, чтобы не повредить кромки.
После снятия ремня осмотрите его на предмет износа. Критические признаки: трещины на внутренней стороне, расслоение корда, замасливание или блестящие участки от проскальзывания. Если ремень служил более 60 000 км или имеет хотя бы один из перечисленных дефектов, его необходимо заменить. Измерьте ширину ремня штангенциркулем – допустимое уменьшение не более 1 мм от номинала (обычно 10–13 мм для Газели).
Переходите к проверке шкивов. Осмотрите их на наличие:
- задиров или выработки на рабочей поверхности;
- следов коррозии, особенно на шкиве коленвала;
- биения – проверьте вращением вручную, люфт не должен превышать 0,5 мм;
- загрязнений: масляные пятна, грязь или стружка ускоряют износ ремня.
Для очистки шкивов используйте металлическую щетку и ветошь, смоченную в бензине или очистителе тормозов. Не применяйте наждачную бумагу – она оставляет риски, которые приведут к преждевременному износу нового ремня. Особое внимание уделите канавкам шкивов: в них не должно быть посторонних предметов. Если на шкиве коленвала обнаружены заусенцы, аккуратно удалите их напильником, следя за сохранением профиля.
Проверьте соосность шкивов с помощью линейки или штангенциркуля. Приложите инструмент к плоскости двух соседних шкивов – зазор между линейкой и поверхностью не должен превышать 1 мм. Если отклонение больше, это указывает на износ подшипников или деформацию кронштейнов. На двигателях ЗМЗ-405 часто встречается смещение шкива генератора из-за ослабления крепления – затяните болты моментом 45–55 Н·м.
Завершите проверку осмотром натяжного ролика. Вращайте его рукой – не должно быть заеданий, шума или люфта. Если ролик издает скрежет или имеет радиальное биение более 0,3 мм, замените его. На роликах с пластиковым ободом проверьте отсутствие трещин и выкрашивания материала. После всех проверок продуйте шкивы сжатым воздухом, чтобы удалить остатки грязи перед установкой нового ремня.
Как установить новый ремень на шкивы двигателя
Перед установкой нового ремня проверьте его совместимость с моделью двигателя Газели. Для ЗМЗ-405 и УМЗ-4216 используйте ремни с маркировкой 6PK1885 или 6PK2120 соответственно – длина указана в миллиметрах. Осмотрите шкивы на наличие заусенцев, грязи или масла: даже мелкие дефекты сокращают срок службы ремня на 20–30%. Очистите поверхности ветошью, смоченной в бензине, и протрите насухо.
Ослабьте натяжной ролик, повернув его ключом на 17 мм против часовой стрелки. На двигателях ЗМЗ-406 для этого предусмотрен специальный болт в кронштейне ролика – не перетягивайте его, чтобы не деформировать механизм. Если ролик заедает, смажьте подшипник литолом-24, но избегайте попадания смазки на рабочую поверхность ремня.
Наденьте ремень на шкив коленвала первым, затем последовательно на шкивы генератора, помпы и компрессора кондиционера (если установлен). На двигателях УМЗ-4216 соблюдайте порядок: коленвал → генератор → помпа → натяжной ролик. Убедитесь, что ремень ложится в канавки шкивов без перекосов – смещение даже на 1 мм приводит к неравномерному износу.
Проверьте положение ремня на шкиве распредвала: он должен находиться строго по центру, без свисания к краям. На ЗМЗ-405 допустимое отклонение – не более 2 мм. Если ремень смещён, ослабьте крепление генератора и отрегулируйте его положение, перемещая корпус в пазах кронштейна.
Натяните ремень, вращая натяжной ролик по часовой стрелке. Для контроля натяжения используйте динамометр или метод прогиба: при усилии 10 кгс (98 Н) прогиб должен составлять 8–12 мм на участке между шкивами генератора и помпы. На двигателях с кондиционером допуск – 10–15 мм. Перетяжка ремня увеличивает нагрузку на подшипники помпы и генератора, недотяжка вызывает проскальзывание и перегрев.
Запустите двигатель и дайте ему поработать 2–3 минуты на холостых оборотах. Прослушайте шум: свист или скрип указывает на проскальзывание или перекос. Остановите двигатель, повторно проверьте натяжение – после первых 100 км пробега ремень может вытянуться на 3–5 мм. Подтяните при необходимости.
Зафиксируйте все регулировочные болты моментом 25–30 Н·м. На ЗМЗ-405 особое внимание уделите болту натяжного ролика – его перетяжка приводит к разрушению подшипника. После установки запишите пробег автомобиля: ресурс нового ремня составляет 60–80 тыс. км, но при агрессивной эксплуатации (частые запуски, перепады температур) проверяйте его состояние каждые 20 тыс. км.
Как отрегулировать оптимальное натяжение ремня с помощью натяжного ролика

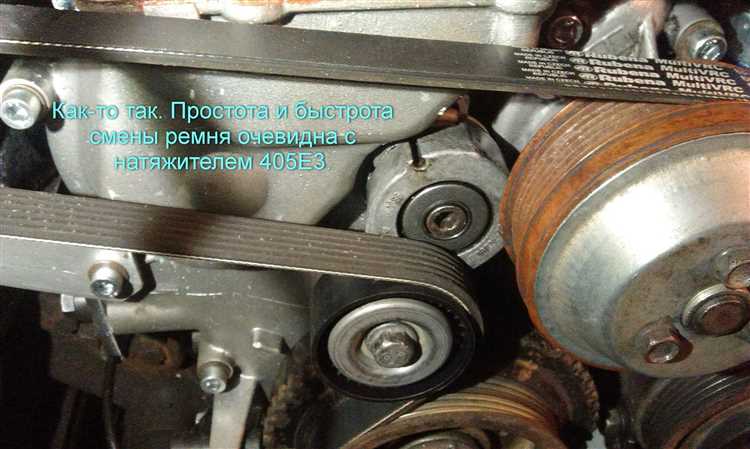

Натяжной ролик на Газели с двигателем ЗМЗ-405 или УМЗ-4216 отвечает за поддержание правильного усилия привода генератора, помпы и других агрегатов. Оптимальное натяжение ремня – 8–12 мм прогиба при нажатии с усилием 10 кгс в середине ветви между шкивами. Превышение этого значения приводит к проскальзыванию, недостаток – к ускоренному износу подшипников ролика и самого ремня.
Для регулировки ослабьте гайку крепления натяжного ролика на 1–1,5 оборота ключом на 17. Вращайте регулировочный болт (обычно шестигранник на 10 или 12) по часовой стрелке для увеличения натяжения, против – для ослабления. Контролируйте прогиб ремня после каждого полуоборота болта, избегая перетяжки: при чрезмерном усилии подшипники генератора и помпы выйдут из строя за 5–10 тыс. км.
На двигателях с автоматическим натяжителем (например, ЗМЗ-409) ролик регулируется пружиной, но проверка прогиба остаётся обязательной. Если ремень прогибается более 15 мм или на нём появились трещины, замените его вместе с роликом – комплект стоит 800–1200 рублей, а экономия на деталях обернётся дорогостоящим ремонтом.
После регулировки затяните гайку крепления ролика моментом 45–55 Н·м. Используйте динамометрический ключ: недостаточная затяжка приведёт к самопроизвольному ослаблению, избыточная – к деформации кронштейна. Проверьте соосность шкивов: смещение более 1 мм вызывает вибрацию и шум, сокращая ресурс ремня в 2–3 раза.
Запустите двигатель и дайте ему поработать 2–3 минуты на холостых оборотах. Прислушайтесь к звуку: свист указывает на проскальзывание, гул – на перетяжку. Если шум не исчезает, повторите регулировку или проверьте состояние шкивов на наличие заусенцев и износа. На холодном двигателе ремень может натягиваться сильнее из-за температурного расширения деталей.
На автомобилях с кондиционером или ГУР натяжение ремня дополнительно проверяется на участке между шкивом коленвала и компрессором. Прогиб здесь не должен превышать 6–8 мм. Если ролик не обеспечивает нужного усилия, замените его вместе с кронштейном – детали часто продаются в сборе.
Регулировку проводите каждые 15–20 тыс. км или при появлении признаков износа: трещин, расслоений, масляных пятен на ремне. Записывайте показания одометра после каждой процедуры – это поможет отследить ресурс деталей и избежать внезапных поломок в пути.
Как проверить правильность установки и натяжения ремня
После установки ремня на Газель (модели с двигателями ЗМЗ-402, ЗМЗ-405, УМЗ-4216) выполните визуальный осмотр: ремень должен лежать в канавках шкивов без перекосов, а его кромки – не выступать за края. Проверьте совпадение меток на шкивах коленвала и распредвала (если применимо) – смещение даже на 1–2 зуба приведёт к сбоям в работе ГРМ или навесного оборудования. На двигателях с клиновым ремнём (например, ЗМЗ-402) убедитесь, что ремень не провисает в средней части между шкивами более чем на 5–7 мм при нажатии с усилием 4 кгс.
Для проверки натяжения используйте динамометр или метод прогиба:
- На двигателях ЗМЗ-405/406 оптимальный прогиб ремня генератора – 8–10 мм при нажатии с силой 10 кгс в середине ветви между шкивами.
- Для ремня ГРМ (если он поликлиновой) допустимый прогиб – 5–7 мм при том же усилии.
- На УМЗ-4216 проверьте натяжение роликом: при правильной регулировке ремень не должен издавать свиста на холодную и не проскальзывать при резком наборе оборотов.
Запустите двигатель и прослушайте работу на холостых оборотах: посторонние шумы (писк, скрежет) указывают на перетяжку или неверную траекторию ремня. Через 500–1000 км пробега повторно проверьте натяжение – ремни из резины с кордом растягиваются в первые часы эксплуатации.
Какие ошибки чаще всего допускают при натяжке ремня и как их избежать
Первая распространённая ошибка – чрезмерное натяжение ремня. На Газели с двигателем ЗМЗ-402 или УМЗ-4216 оптимальный прогиб ремня генератора должен составлять 8–12 мм при усилии 4 кгс (примерно 40 Н). Превышение этого значения приводит к ускоренному износу подшипников генератора, водяного насоса и натяжного ролика. Измеряйте прогиб штангенциркулем или специальным приспособлением, а не «на глаз». Если ремень натянут слишком сильно, ослабьте гайку крепления генератора и отрегулируйте положение, используя монтировку как рычаг.
Вторая ошибка – игнорирование состояния шкивов и самого ремня. Загрязнённые или изношенные шкивы с заусенцами или выработкой вызывают неравномерное натяжение, что приводит к проскальзыванию и перегреву ремня. Перед установкой нового ремня очистите шкивы металлической щёткой и проверьте их на биение – допустимое отклонение не более 0,1 мм. Если на ремне видны трещины, расслоения или следы масла, замените его, даже если пробег не достиг регламентного.
Третья ошибка – неправильная последовательность затяжки креплений. После натяжки ремня сначала затягивают гайку натяжного болта генератора, а затем – гайку крепления к кронштейну. Если сделать наоборот, ремень может сместиться, и натяжение нарушится. Момент затяжки гаек должен составлять 45–55 Н·м для ЗМЗ-402 и 50–60 Н·м для УМЗ-4216. Используйте динамометрический ключ, чтобы избежать перетяжки или недотяжки.
Четвёртая ошибка – установка ремня без проверки соосности шкивов. Даже небольшое смещение (более 1 мм) вызывает повышенный износ кромок ремня и шум при работе. Проверьте соосность с помощью линейки или штангенциркуля: приложите инструмент к торцам шкивов генератора и коленвала. Если есть отклонение, отрегулируйте положение генератора или замените изношенные кронштейны.
Пятая ошибка – пренебрежение проверкой натяжения после пробной поездки. Ремень может растянуться или ослабнуть в первые 50–100 км эксплуатации. Через 10–15 минут работы двигателя на холостых оборотах заглушите мотор и повторно проверьте прогиб. При необходимости подтяните ремень, соблюдая рекомендованные параметры. Не оставляйте эту процедуру «на потом» – ослабленный ремень быстро выйдет из строя.
