Дворники на ВАЗ 2107 – одна из самых уязвимых систем, особенно в условиях повышенной влажности или зимней эксплуатации. Если они перестали работать, проблема чаще всего кроется в электрической цепи, механических повреждениях или износе ключевых компонентов. Начать диагностику стоит с проверки предохранителя F2 (8 А) в монтажном блоке, расположенном под капотом слева от лобового стекла. Его перегорание – самая распространённая причина отказа дворников, особенно после короткого замыкания в моторе или проводке.
Если предохранитель цел, следующим шагом проверьте реле включения дворников (РС-514), установленное в том же монтажном блоке. Его неисправность проявляется в отсутствии реакции на переключатель режимов или хаотичной работе. Для проверки замените реле на заведомо исправное (например, от обогрева заднего стекла) – если дворники заработают, причина найдена. В противном случае осмотрите подрулевой переключатель: окисление контактов или обрыв проводов в его колодке часто приводят к отказу системы.
Механические неисправности моторедуктора – ещё одна типичная проблема. Если дворники не двигаются, но слышен характерный гул, проверьте состояние шестерён редуктора: износ или поломка зубьев приводит к заклиниванию. Разберите моторедуктор, очистите от грязи и смажьте литолом. При сильном износе замените шестерни или весь узел в сборе. Также обратите внимание на тяги и рычаги привода: их деформация или ослабление креплений может блокировать движение щёток.
Проводка – слабое место ВАЗ 2107. Осмотрите провода от моторедуктора до монтажного блока, особенно в местах перегибов и контактов с кузовом. Окисление или обрыв жил часто возникает в районе разъёма под капотом или у подрулевого переключателя. Для проверки прозвоните цепь мультиметром: сопротивление между контактами должно быть близко к нулю. При обнаружении повреждений замените проводку или восстановите контакты пайкой.
Если дворники работают только в одном режиме, проблема, скорее всего, в переключателе или резисторе регулировки скорости. Проверьте сопротивление резистора (должно быть 5–7 Ом для медленного режима и 1–2 Ом для быстрого). При несоответствии замените его. Также осмотрите контакты переключателя: подгорание или коррозия нарушают передачу сигнала. В крайнем случае замените подрулевой переключатель целиком.
Не работают дворники на ВАЗ 2107: причины и решения
Моторедуктор – частая причина отказа дворников. Чтобы проверить его, снимите пластиковую крышку с механизма и осмотрите шестерни на предмет износа или заклинивания. Подайте напряжение 12 В напрямую на контакты моторедуктора: если он не работает, замените его. При работе с моторедуктором обратите внимание на тяги – они должны свободно двигаться без люфтов. Если тяги погнуты или изношены, их также придётся заменить.
Неисправности подрулевого переключателя проявляются в отсутствии реакции на включение режимов дворников. Для диагностики снимите кожух рулевой колонки и прозвоните контакты переключателя мультиметром. Чаще всего выходят из строя контакты, отвечающие за прерывистый режим или омыватель. Если переключатель неисправен, замените его целиком – ремонт отдельных элементов ненадёжен. Перед установкой нового переключателя очистите контакты разъёма от окислов.
- Окисление контактов в разъёмах – устраняется зачисткой наждачной бумагой или специальным спреем для контактов.
- Обрыв проводки в гофре между дверью и кузовом – проверьте целостность проводов тестером, при необходимости замените повреждённый участок.
- Неисправность реле прерывистого режима (если установлено) – замените реле на заведомо исправное.
- Износ щёток моторедуктора – разберите моторедуктор и замените щётки, если они короче 5 мм.
Как проверить предохранитель и реле дворников на ВАЗ 2107
На ВАЗ 2107 за работу дворников отвечает предохранитель F5 на 16 А, расположенный в монтажном блоке под капотом. Чтобы его проверить, откройте крышку блока, найдите предохранитель по схеме на внутренней стороне крышки и извлеките его. Визуально осмотрите: если металлическая перемычка внутри оплавлена или оборвана – предохранитель перегорел. Замените его на новый с аналогичным номиналом. Если предохранитель цел, но дворники не работают, переходите к проверке реле.
Если реле исправно, но дворники не включаются, временно замените его на заведомо рабочее (например, реле звукового сигнала или ближнего света – они взаимозаменяемы). Включите дворники и наблюдайте за реакцией. Если после замены реле система заработала, старое реле подлежит замене. Не используйте реле с другим номиналом или не предназначенные для этой цепи – это может привести к возгоранию проводки.
Если предохранитель и реле исправны, а напряжение на реле поступает, но дворники не работают, проблема может быть в моторе-редукторе или проводке к нему. Проверьте наличие напряжения на разъеме мотора при включенных дворниках: подключите мультиметр к контактам разъема (красный провод – «+12 В», черный – масса). Если напряжение есть, но мотор не вращается, замените моторедуктор. Если напряжения нет, прозвоните проводку от реле до мотора на обрыв или короткое замыкание.
Основные неисправности моторедуктора стеклоочистителя и способы их устранения
Первая и самая распространённая проблема – износ или окисление щёток электродвигателя. Симптомы: дворники работают с перебоями, останавливаются в произвольном положении или не реагируют на включение. Для проверки снимите моторедуктор, разберите его и осмотрите щётки – если они стёрты до 5 мм или покрыты зелёным налётом, замените их. При сборке смажьте коллектор графитовой смазкой, чтобы продлить срок службы новых щёток. Если проблема не устранена, проверьте состояние якоря: при наличии подгоревших ламелей или обрыва обмотки моторедуктор подлежит замене.
Заклинивание червячной передачи редуктора часто возникает из-за отсутствия смазки или попадания грязи. Признак – мотор гудит, но дворники не двигаются или движутся рывками. Разберите редуктор, очистите шестерни от старой смазки и абразивных частиц, затем нанесите свежую литиевую смазку (например, Литол-24) на зубья червяка и шестерни. Особое внимание уделите подшипникам – если они люфтят, замените их. После сборки проверьте плавность хода механизма вручную.
Почему дворники не реагируют на переключатель и как прозвонить проводку
Вторая распространенная проблема – обрыв или короткое замыкание в проводке. Начните с проверки предохранителя F2 (8 А) в монтажном блоке, отвечающего за цепь дворников. Если он цел, прозвоните провода от переключателя до моторедуктора. Основные точки контроля: коричневый провод (масса), желтый (постоянный плюс от предохранителя), синий (управляющий сигнал от переключателя). Используйте мультиметр в режиме измерения напряжения: при включенном зажигании и активированном переключателе на синем проводе должно быть 12 В.
Окисление контактов в разъемах – частая причина пропадания сигнала. Особое внимание уделите разъему подрулевого переключателя и колодке моторедуктора. Разберите их, очистите контакты мелкозернистой наждачной бумагой или специальным спреем для контактов (например, Kontakt 60). После очистки нанесите тонкий слой токопроводящей смазки. Проверьте также заземление моторедуктора: коричневый провод должен быть надежно подключен к кузову.
Для прозвонки проводки используйте мультиметр в режиме прозвонки или измерения сопротивления. Отсоедините оба конца проверяемого провода и подключите щупы к его жилам. Сопротивление исправного провода не должно превышать 1 Ом. Если показания выше или равны бесконечности, ищите обрыв. При коротком замыкании прозвоните провод на массу или другие провода – сопротивление должно быть бесконечным. Особое внимание уделите участкам проводки, проходящим через гофры дверей и моторный отсек, где чаще всего происходят повреждения изоляции.
Если все проверки не выявили неисправность, но дворники по-прежнему не реагируют, проверьте блок управления (если установлен). На некоторых модификациях ВАЗ 2107 используется электронный блок для прерывистого режима. Прозвоните его входные и выходные цепи: напряжение на входе должно соответствовать напряжению на выходе при активации режима. При отсутствии схемы подключения ориентируйтесь на цветовую маркировку проводов: синий – вход от переключателя, зеленый – выход на моторедуктор.
Замена трапеции дворников на ВАЗ 2107: пошаговая инструкция
Трапеция дворников на ВАЗ 2107 – узел, подверженный износу из-за постоянных нагрузок и воздействия влаги. Её замена требуется при появлении люфта, скрипа или неравномерного движения щёток. Работу можно выполнить самостоятельно, используя стандартный набор инструментов: ключи на 10, 13, 17, отвёртку с плоским жалом, пассатижи и молоток.
Перед началом демонтажа отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание проводки. Снимите рычаги дворников, открутив гайки на 13 и поддев их съёмником или аккуратно раскачав. Если рычаги прикипели, используйте проникающую смазку (WD-40) и выдержите 10–15 минут.
Снимите пластиковую накладку под лобовым стеклом, открутив 4 самореза крепления. Под ней расположены гайки крепления трапеции – две по краям и одна в центре. Открутите их ключом на 10, удерживая шпильки от проворачивания вторым ключом на 13. Отсоедините тягу от электромотора, сжав фиксатор пассатижами.
Трапеция крепится к кузову через резиновые втулки, которые со временем разрушаются. Осмотрите их: если резина потрескалась или деформировалась, замените втулки новыми (каталожный номер 2101-5205014). Для извлечения трапеции сдвиньте её вперёд, освободив от шпилек, затем выньте через левую сторону подкапотного пространства.
Установка новой трапеции начинается с проверки её комплектности. В набор должны входить: сама трапеция, тяга, крепёжные втулки и шайбы. Смажьте шарниры трапеции литолом или аналогичной смазкой, чтобы продлить срок службы. Вставьте трапецию на место, совместив отверстия с шпильками на кузове.
Закрепите трапецию гайками, не затягивая их до конца. Подсоедините тягу к электромотору, убедившись, что фиксатор защёлкнулся. Установите рычаги дворников, ориентируясь по меткам на валу – они должны располагаться параллельно нижней кромке стекла. Затяните гайки моментом 12–15 Н·м.
Проверьте работу дворников на всех скоростях. Если щётки движутся несинхронно или задевают детали кузова, отрегулируйте положение рычагов, ослабив гайки и сместив их на несколько градусов. Убедитесь, что трапеция не имеет люфта – при необходимости подтяните крепёж.
После сборки установите накладку под стеклом, закрепив её саморезами. Подключите аккумулятор и проверьте работу омывателя – струи жидкости должны попадать на стекло в зоне движения щёток. Если дворники работают с перебоями, проверьте контакты электромотора и предохранитель F2 (8 А) в монтажном блоке.
Что делать, если дворники работают только на одной скорости
Первым делом проверьте переключатель режимов на рулевой колонке. На ВАЗ 2107 он имеет три положения: выключено, первая скорость (медленная) и вторая скорость (быстрая). Если дворники реагируют только на одно из них, снимите кожух рулевой колонки и осмотрите контакты переключателя. Окисление или подгорание контактов – частая причина неисправности. Зачистите их мелкозернистой наждачной бумагой или замените переключатель целиком, если повреждения значительны.
Если переключатель исправен, следующим шагом проверьте реле дворников. На ВАЗ 2107 оно расположено под приборной панелью, слева от рулевой колонки, и маркировано как РС-514. Снимите реле и прозвоните его мультиметром в режиме проверки сопротивления. Между контактами 85 и 86 должно быть сопротивление около 70–80 Ом. Если показания отличаются или реле не щелкает при подаче напряжения, замените его на новое.
Проблема может крыться в моторедукторе дворников. Внутри него находится биметаллический предохранитель, который срабатывает при перегрузке и ограничивает работу только одной скоростью. Чтобы проверить это, отсоедините разъем моторедуктора и подключите напрямую к аккумулятору: сначала на контакт «+» и «масса», затем на «+» и контакт второй скорости. Если мотор работает только в одном режиме, разберите редуктор и замените предохранитель или мотор целиком.
Неисправность может быть связана с проводкой. На ВАЗ 2107 провода от переключателя к моторедуктору проходят через гофру под капотом и часто перетираются. Осмотрите жгут на предмет повреждений, особенно в местах изгибов и креплений. Проверьте целостность проводов мультиметром: напряжение на контакте второй скорости должно появляться при включении соответствующего режима. При обрыве восстановите соединение пайкой или замените поврежденный участок.
Еще одна возможная причина – неисправность резистора в цепи второй скорости. Он расположен в моторедукторе и ограничивает ток для снижения оборотов. Чтобы проверить его, снимите мотор и разберите корпус. Резистор выглядит как спираль из проволоки на керамическом основании. Прозвоните его мультиметром: сопротивление должно быть в пределах 5–7 Ом. Если оно бесконечно или равно нулю, замените резистор или моторедуктор.
Проверьте также контакты в разъеме моторедуктора. Со временем они окисляются или подгорают, что приводит к плохому контакту. Отсоедините разъем, очистите контакты спиртом или специальным очистителем и нанесите на них тонкий слой токопроводящей смазки. Если контакты сильно повреждены, замените разъем или припаяйте новые провода напрямую к мотору.
Если все предыдущие шаги не дали результата, проверьте блок предохранителей. На ВАЗ 2107 за дворники отвечает предохранитель F2 на 10 А. Хотя его перегорание обычно полностью отключает дворники, иногда частичное повреждение может влиять на работу только одной скорости. Замените предохранитель на новый и протестируйте систему. Если проблема сохраняется, обратитесь к электрической схеме и прозвоните цепь от переключателя до моторедуктора пошагово.

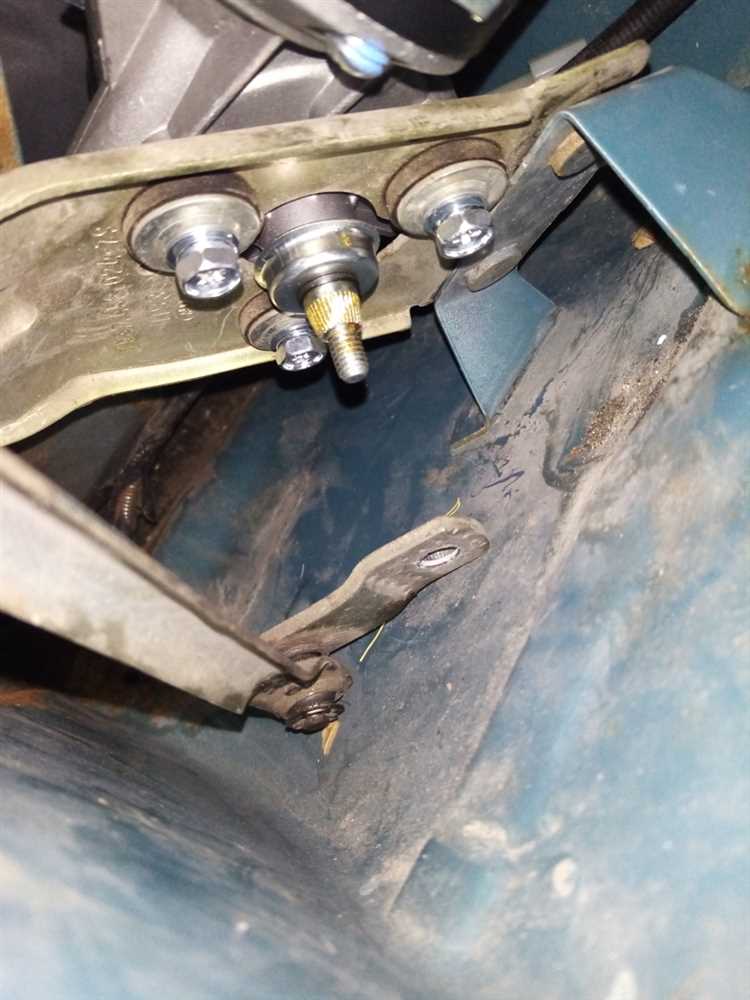

Как очистить и смазать механизм стеклоочистителя для восстановления работы
Первым шагом снимите рычаги дворников с осей. Для этого подденьте защитные колпачки на основании рычагов плоской отверткой и открутите гайки ключом на 13. Если гайки прикипели, используйте проникающую смазку типа WD-40 – нанесите на резьбу и подождите 10–15 минут. Снимайте рычаги аккуратно, чтобы не повредить лобовое стекло: приподнимите их на 45 градусов и потяните вверх с усилием.
Демонтируйте пластиковую накладку под рычагами, открутив два самореза крестовой отверткой. Под ней находится механизм трапеции – металлический каркас с тягами и шарнирами. Осмотрите его на предмет ржавчины, грязи и засохшей смазки. Особое внимание уделите шарнирам: если они покрыты коррозией, зачистите их мелкой наждачной бумагой (зернистость 800–1000) до металлического блеска.
Для очистки механизма используйте бензин «Калоша» или уайт-спирит. Смочите в растворителе жесткую кисть (например, зубную щетку) и тщательно проработайте все подвижные соединения, включая оси шарниров и зубчатые секторы редуктора. Избегайте попадания жидкости на резиновые уплотнители и электрические контакты моторчика. После очистки продуйте детали сжатым воздухом или вытрите насухо безворсовой тканью.
Смазку наносите точечно, используя шприц с иглой или тонкую кисть. Для шарниров и осей подойдет литол-24 или графитная смазка – они устойчивы к влаге и низким температурам. На зубчатые секторы редуктора нанесите тонкий слой трансмиссионного масла ТАД-17 или его аналога. Избегайте избытка смазки: достаточно 2–3 капель на каждый шарнир, иначе она будет притягивать пыль и грязь.
Перед сборкой проверьте состояние втулок на осях рычагов. Если они изношены (имеют люфт или трещины), замените их на новые – артикул 2101-5205014 для ВАЗ 2107. Установите втулки на место, предварительно смазав их внутреннюю поверхность литолом. Соберите механизм в обратной последовательности, не затягивая гайки рычагов до конца – окончательную затяжку проведите после установки дворников на стекло.
После сборки протестируйте работу дворников на всех скоростях. Если механизм движется рывками, повторно разберите его и проверьте, не осталось ли незачищенных участков коррозии или засохшей смазки. Убедитесь, что тяги не перекошены и свободно перемещаются в шарнирах. При необходимости отрегулируйте положение рычагов: они должны останавливаться в нижнем положении параллельно кромке капота.
Для профилактики повторного заклинивания смазывайте механизм каждые 10–15 тысяч километров пробега. В зимний период используйте морозостойкую смазку типа «Циатим-201» – она не загустевает при температурах до -60°C. Храните запас смазки в салоне автомобиля, чтобы иметь возможность оперативно обслужить механизм в случае необходимости.
