Что такое теплообменник в автомобиле

Теплообменник в автомобиле – ключевой элемент системы охлаждения и отопления, обеспечивающий эффективный перенос тепла между рабочими средами. В большинстве современных машин используются пластинчатые, трубчатые или алюминиевые теплообменники с КПД до 90%, что позволяет поддерживать оптимальный температурный режим двигателя и салона. Основная задача – передача избыточного тепла от антифриза к воздуху или наоборот, в зависимости от режима работы.

Конструктивно теплообменник состоит из корпуса, теплопроводящих элементов (пластин или трубок) и патрубков для подвода/отвода жидкости. В радиаторах охлаждения двигателя применяются трубчато-ленточные или трубчато-пластинчатые конструкции с толщиной стенок 0,15–0,3 мм, что обеспечивает баланс между прочностью и теплопроводностью. Для салонных отопителей часто используют алюминиевые теплообменники с оребрением, увеличивающим площадь теплоотдачи на 30–40%.

Принцип работы основан на разнице температур между теплоносителями: горячий антифриз (70–95°C) проходит через каналы теплообменника, отдавая тепло воздуху, прогоняемому вентилятором. В режиме отопления салона процесс обратный – тепло от двигателя передается воздуху, поступающему в кабину. Критическое значение имеет скорость потока: при снижении расхода антифриза на 20% эффективность теплообмена падает на 15–25%, что приводит к перегреву или недостаточному прогреву.

Для продления срока службы теплообменника рекомендуется использовать антифриз с ингибиторами коррозии (например, на основе этиленгликоля с присадками G12+), регулярно проверять герметичность соединений и очищать поверхности от загрязнений. Замена теплообменника требуется при появлении течей, снижении теплоотдачи на 30% или механических повреждениях. В системах с турбонаддувом применяются дополнительные теплообменники (интеркулеры), охлаждающие воздух на впуске до 40–60°C, что повышает плотность заряда и мощность двигателя на 5–10%.

Теплообменник в автомобиле: устройство и принцип работы

Теплообменник в автомобиле – компактное устройство, предназначенное для передачи тепла между двумя средами без их смешивания. В большинстве случаев это жидкостно-воздушный или жидкостно-жидкостный агрегат, интегрированный в систему охлаждения двигателя, автоматическую коробку передач или систему кондиционирования. Основные типы: радиатор охлаждения двигателя, масляный радиатор, интеркулер и теплообменник отопителя салона. Каждый из них решает специфические задачи, но принцип работы остаётся единым: теплоноситель (антифриз, масло, хладагент) циркулирует по трубкам или пластинам, отдавая или принимая тепло от второго контура.

Конструктивно теплообменник состоит из трёх ключевых элементов:

• Корпус – алюминиевый или медный, обеспечивает герметичность и защиту от внешних воздействий. В современных моделях часто используется композитный материал для снижения веса.
• Теплообменная поверхность – набор трубок, пластин или сот, увеличивающих площадь контакта сред. Например, в радиаторе охлаждения двигателя применяются плоскоовальные трубки с турбулизаторами для повышения эффективности теплопередачи на 15–20%.
• Коллекторы – входной и выходной патрубки, распределяющие потоки теплоносителя. В масляных радиаторах часто используются байпасные клапаны, предотвращающие перегрев масла при низких температурах.

Принцип работы основан на законах термодинамики: тепло передаётся от более горячей среды к более холодной через разделяющую их стенку. В радиаторе охлаждения двигателя антифриз, нагретый до 90–110°C, поступает в трубки, где отдаёт тепло встречному потоку воздуха. Скорость теплообмена зависит от разницы температур, площади контакта и скорости потоков. Например, при скорости автомобиля 60 км/ч через радиатор проходит до 2,5 м³ воздуха в секунду, что обеспечивает отвод 50–70 кВт тепла.

В системах с жидкостно-жидкостным теплообменом (например, охладитель масла АКПП) используются два контура: горячее масло и охлаждающая жидкость. Теплообменник здесь компактнее, так как жидкости обладают большей теплоёмкостью, чем воздух. Коэффициент теплопередачи в таких системах достигает 1000–1500 Вт/(м²·К), что в 3–5 раз выше, чем у воздушных аналогов. Для предотвращения коррозии внутренние поверхности часто покрывают никелем или используют биметаллические трубки.

Эффективность теплообменника напрямую влияет на ресурс двигателя и трансмиссии. Перегрев масла в АКПП на 10°C сокращает срок службы на 30–40%, а недостаточное охлаждение двигателя приводит к детонации и ускоренному износу ЦПГ. Ключевые параметры при выборе теплообменника: тепловая мощность (кВт), рабочее давление (до 2,5 бар для радиаторов, до 10 бар для масляных охладителей), материал и гидравлическое сопротивление. Например, для турбированных двигателей рекомендуются интеркулеры с алюминиевыми пластинами толщиной 0,3–0,4 мм и внутренними рёбрами для улучшения турбулентности.

Обслуживание теплообменников требует регулярной проверки на утечки и загрязнения. Внешние загрязнения (пыль, насекомые) снижают эффективность радиатора на 5–15% за сезон, внутренние отложения (накипь, продукты окисления масла) – до 30%. Методы очистки:

1. Механическая – промывка водой под давлением до 5 бар (для внешних поверхностей).
2. Химическая – использование специализированных составов (например, Liqui Moly Radiator Cleaner) для растворения накипи.
3. Ультразвуковая – применяется для масляных радиаторов, удаляет твёрдые отложения без разборки.

Замена антифриза каждые 2–3 года предотвращает образование коррозии и отложений в трубках. Для систем с масляным теплообменником критически важно использовать масло с соответствующей вязкостью и присадками (например, API GL-5 для механических КПП).

Признаки неисправности теплообменника: повышение температуры двигателя на 10–15°C выше нормы, утечки жидкости под автомобилем, падение давления масла в АКПП. Диагностика включает визуальный осмотр на предмет трещин, проверку герметичности сжатым воздухом (0,5–1 бар) и тепловизионное сканирование для выявления зон неравномерного нагрева. В случае повреждения теплообменник подлежит замене – ремонт нецелесообразен из-за сложности восстановления герметичности и теплопроводящих свойств.

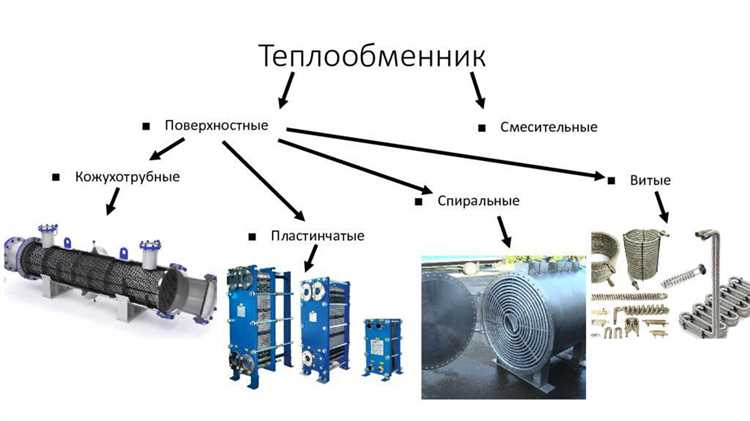

Какие типы теплообменников используются в автомобилях

В автомобилях применяют три основных типа теплообменников: пластинчатые, трубчатые и пластинчато-ребристые. Пластинчатые теплообменники состоят из гофрированных пластин, собранных в пакет, где теплоносители движутся по чередующимся каналам. Их компактность (толщина пакета 50–150 мм) и высокая эффективность (коэффициент теплопередачи до 5000 Вт/м²·К) делают их востребованными в системах охлаждения масла и рекуперации тепла выхлопных газов. Однако они чувствительны к загрязнениям – при эксплуатации в условиях запылённости или с некачественными жидкостями требуют промывки каждые 30–50 тыс. км.

Трубчатые теплообменники – классическое решение для радиаторов охлаждения двигателя и интеркулеров. В них теплообмен происходит через стенки трубок, по которым циркулирует одна среда (например, антифриз), а вторая (воздух) омывает их снаружи. Для увеличения площади контакта трубки оснащают рёбрами из алюминия или меди. Такие теплообменники выдерживают давление до 3 бар и температуры до 200°C, но менее эффективны при низких скоростях потока воздуха – при движении в пробках их КПД падает на 20–30%. Рекомендуется регулярно проверять целостность рёбер и очищать их от грязи, особенно в регионах с высокой запылённостью.

Пластинчато-ребристые теплообменники сочетают преимущества первых двух типов: тонкие пластины с рёбрами обеспечивают максимальную площадь теплообмена при минимальных габаритах. Их используют в системах кондиционирования (испарители, конденсаторы) и турбонаддуве, где критична масса и эффективность. Материал – чаще всего алюминий с антикоррозийным покрытием, но для высоконагруженных дизельных двигателей применяют медь. Срок службы таких теплообменников – 8–12 лет при условии замены хладагента каждые 2 года и контроля герметичности соединений.

Основные элементы конструкции автомобильного теплообменника

Корпус теплообменника выполняет функцию жесткой основы и защиты сердцевины от механических повреждений. Изготавливается из стали (толщина 0,8–1,2 мм) или армированного пластика (полиамид PA66-GF30) для снижения массы. В местах крепления к кузову предусмотрены демпфирующие прокладки из силикона или EPDM, компенсирующие вибрации до 50 Гц. На корпусе размещаются патрубки подвода/отвода теплоносителя с резьбовыми (M18×1,5) или быстросъемными соединениями (типа «Quick Connect»). Для герметизации используются уплотнения из фторкаучука (FKM) или нитрильного каучука (NBR), сохраняющие эластичность при температурах от -40°C до +150°C.

Система крепления теплообменника включает кронштейны и резиновые втулки, предотвращающие передачу вибраций на кузов. Кронштейны изготавливаются методом штамповки из стали 08Ю толщиной 2–3 мм с антикоррозийным цинковым покрытием (толщина 8–12 мкм). Втулки – из термостойкой резины (EPDM) с динамическим модулем упругости 5–7 МПа при 20°C. Для снижения шума на высоких оборотах двигателя применяют дополнительные демпферы из пенополиуретана плотностью 80–100 кг/м³, устанавливаемые между корпусом и кронштейнами.

Как работает теплообменник в системе охлаждения двигателя

Теплообменник в системе охлаждения двигателя выполняет функцию передачи избыточного тепла от охлаждающей жидкости к окружающему воздуху или вторичному контуру. В автомобилях чаще всего применяются пластинчатые или трубчато-ребристые конструкции, где горячий антифриз (температура на входе 90–105°C) проходит через узкие каналы, а встречный поток воздуха (при движении или от вентилятора) отводит тепло. Эффективность зависит от площади теплообмена: например, в радиаторах легковых автомобилей она составляет 0,2–0,5 м², а в грузовых – до 1,2 м². Давление в системе (1,1–1,5 бар) предотвращает закипание жидкости, а термостат регулирует её циркуляцию, направляя поток через теплообменник только после прогрева двигателя до 80–90°C.

• Ключевые параметры работы:
  1. Разность температур между антифризом и воздухом – не менее 40–60°C для эффективного теплообмена.
  2. Скорость потока жидкости – 1,5–3 м/с (при меньших значениях падает теплоотдача, при больших – растёт гидравлическое сопротивление).
  3. Чистота поверхностей: загрязнение рёбер радиатора на 20% снижает эффективность на 10–15%.
• Рекомендации по эксплуатации:
  • Проверяйте уровень антифриза каждые 10 000 км – утечки через микротрещины в теплообменнике приводят к перегреву.
  • Используйте жидкости с температурой кипения не ниже 120°C (например, G12++ или G13).
  • Очищайте рёбра радиатора сжатым воздухом или водой под давлением не реже раза в год.

Роль теплообменника в системе отопления салона

Конструктивно теплообменник состоит из трубок и оребрения. Трубки диаметром 6–10 мм образуют каналы для циркуляции антифриза, а пластины оребрения увеличивают площадь теплоотдачи. В современных автомобилях применяются пластинчато-трубчатые или ленточные теплообменники с плотностью оребрения 8–12 пластин на сантиметр. Это позволяет передавать до 5–7 кВт тепла при расходе антифриза 8–12 л/мин, что достаточно для обогрева салона легкового автомобиля при наружной температуре до -20°C.

Эффективность теплообменника напрямую зависит от его чистоты. Загрязнение внутренних каналов накипью или продуктами разложения антифриза снижает теплоотдачу на 30–40%. Внешние загрязнения – пыль, пух, насекомые – уменьшают пропускную способность воздуха через оребрение, что приводит к падению температуры воздуха на выходе на 5–10°C. Рекомендуется промывать теплообменник каждые 50 000 км пробега или при замене антифриза, используя специализированные составы на основе лимонной или ортофосфорной кислоты.

Расположение теплообменника в системе отопления критично для быстродействия. В большинстве автомобилей он устанавливается в корпусе печки под приборной панелью, что минимизирует теплопотери на пути к дефлекторам. Однако в некоторых моделях (например, Volkswagen Golf IV, Renault Logan) теплообменник вынесен в моторный отсек, что увеличивает время прогрева салона на 2–3 минуты при холодном пуске. Для компенсации этого недостатка производители используют дополнительные заслонки и электрические нагреватели мощностью 1–2 кВт.

Регулировка температуры в салоне осуществляется смешиванием горячего воздуха от теплообменника с холодным через термостатическую заслонку. В автоматических климат-контролях применяются датчики температуры воздуха на выходе из теплообменника, которые корректируют положение заслонки с точностью до 1°C. При неисправности заслонки или датчика возможны скачки температуры в салоне на 5–8°C, что требует диагностики с помощью сканера OBD-II и проверки приводов заслонок.

Теплообменник также участвует в работе системы вентиляции. При включении режима рециркуляции воздух из салона проходит через теплообменник повторно, что ускоряет прогрев на 30–40% по сравнению с забором наружного воздуха. Однако длительная рециркуляция приводит к повышению влажности и запотеванию стекол, поэтому рекомендуется переключаться на наружный воздух через 10–15 минут после запуска двигателя.

Выбор теплообменника при замене должен основываться на оригинальных каталожных номерах или аналогах с идентичными габаритами и тепловыми характеристиками. Например, для автомобилей семейства ВАЗ 2110–2112 подходит теплообменник с артикулом 2110-8101060, имеющий площадь теплообмена 0,12 м² и расход воздуха до 300 м³/ч. Установка неоригинального теплообменника с меньшей площадью оребрения приведет к недостаточному прогреву салона при низких температурах, а с большей – к перегреву антифриза и риску закипания в пробках.

Материалы, применяемые для изготовления теплообменников

Алюминий – основной материал для автомобильных теплообменников благодаря сочетанию низкой плотности (2,7 г/см³), высокой теплопроводности (160–200 Вт/(м·К)) и коррозионной стойкости. Сплавы серии 3000 (например, АМц) и 6000 (АД31) оптимальны для радиаторов охлаждения двигателя и конденсоров кондиционеров: они выдерживают температуры до 200°C и давление до 2,5 МПа. Для пайки используют припои на основе кремния (Al-Si), обеспечивающие герметичность соединений при минимальном термическом воздействии. Алюминиевые теплообменники на 30–40% легче медных аналогов, что критично для снижения массы автомобиля.

Медь применяется в теплообменниках, где требуется максимальная теплопроводность (380–400 Вт/(м·К)) – например, в масляных радиаторах и интеркулерах дизельных двигателей. Сплавы с добавками фосфора (Cu-DHP) или олова (Cu-Sn) повышают устойчивость к коррозии и механическим нагрузкам. Однако медь в 3,3 раза тяжелее алюминия и склонна к окислению при контакте с антифризами на основе этиленгликоля, что ограничивает её использование в современных системах охлаждения. Для защиты от электрохимической коррозии применяют никелевое или оловянное покрытие толщиной 5–10 мкм.

Нержавеющая сталь (AISI 304, 316) востребована в теплообменниках выхлопных газов и систем рекуперации тепла из-за жаростойкости (до 800°C) и устойчивости к агрессивным средам. Аустенитные стали с содержанием хрома ≥18% и никеля ≥8% не подвержены межкристаллитной коррозии, но их теплопроводность (15–20 Вт/(м·К)) в 10 раз ниже, чем у меди. Для компенсации используют тонкостенные трубки (0,3–0,5 мм) и оребрение с коэффициентом увеличения площади до 15. Стальные теплообменники дороже алюминиевых на 50–70%, но служат в 2–3 раза дольше в экстремальных условиях.

Титановые сплавы (например, Grade 2) применяют в гоночных автомобилях и гибридных системах, где критична масса и стойкость к высоким температурам (до 600°C). Теплопроводность титана (20 Вт/(м·К)) сравнима со сталью, но его плотность (4,5 г/см³) вдвое ниже. Для пайки используют серебряные припои с флюсами на основе фторидов, так как титан образует хрупкие интерметаллиды с большинством металлов. Стоимость титановых теплообменников в 4–5 раз выше алюминиевых, поэтому их используют только в премиальных и спортивных моделях.

Признаки неисправности теплообменника и способы диагностики

Первый сигнал – перегрев двигателя при нормальной работе системы охлаждения. Если температура охлаждающей жидкости (ОЖ) поднимается выше 105°C на холостых оборотах или 95°C при движении, а вентилятор радиатора включается чаще обычного, проверьте теплообменник на предмет засоров или внутренних отложений. Особенно критично для дизельных двигателей с турбонаддувом, где теплообменник масла интегрирован в контур охлаждения.

Утечка масла в антифриз проявляется эмульсией на крышке расширительного бачка или масляном щупе. Смесь приобретает цвет кофе с молоком, а уровень ОЖ падает без видимых внешних протечек. Для подтверждения используйте тест-полоски на наличие масла в антифризе (например, Liqui Moly 3315) – реакция происходит в течение 30 секунд при концентрации масла выше 0,1%.

Снижение эффективности обогрева салона – косвенный, но характерный признак. Если печка дует холодным воздухом при прогретом двигателе, а термостат исправен, проверьте теплообменник отопителя на засор. В 70% случаев виноваты продукты разложения ОЖ (силикаты, фосфаты) или коррозия алюминиевых пластин. Диагностика: измерьте температуру патрубков на входе и выходе – разница должна составлять 10–15°C при 2000 об/мин.

Повышенный расход масла без видимых подтёков указывает на внутреннее повреждение теплообменника масла. В системах с жидкостным охлаждением масла (например, BMW N57) трещины в пластинах приводят к смешиванию сред. Метод проверки: слейте масло и антифриз, заполните теплообменник сжатым воздухом (0,5 бар) и погрузите в воду – пузырьки укажут место разгерметизации.

Вибрация или посторонние шумы в районе теплообменника часто вызваны разрушением уплотнительных колец или ослаблением креплений. На дизельных двигателях (VW 2.0 TDI) это сопровождается падением давления масла на 0,2–0,3 бара. Диагностика: осмотрите корпус на предмет трещин, проверьте момент затяжки болтов (для большинства моделей – 10–12 Н·м).

Запах гари в салоне при включении печки – признак прогорания теплообменника отопителя. Причина: локальный перегрев из-за забитых каналов или некачественной ОЖ. Способ проверки: отсоедините патрубки отопителя, продуйте сжатым воздухом (0,3–0,5 бар) и проверьте проходимость – сопротивление должно быть равномерным, без резких скачков давления.

Падение мощности двигателя на 10–15% при одновременном росте температуры масла выше 120°C характерно для неисправного теплообменника масла. В системах с водомасляным охлаждением (Mercedes OM642) это приводит к активации аварийного режима. Диагностика: подключите сканер (например, Launch X431), считайте данные с датчика температуры масла – отклонение более 5°C от температуры ОЖ указывает на проблему.

Коррозия внешних поверхностей теплообменника видна при визуальном осмотре. На алюминиевых моделях образуются белые или серые пятна, на медных – зелёный налёт. Причина: использование некачественной ОЖ или смешивание разных типов антифризов. Способ устранения: промывка системы специальными составами (например, Liqui Moly 1994) с последующей заменой ОЖ на рекомендованную производителем.
