Якорь – ключевой элемент коллекторных и некоторых типов бесколлекторных электродвигателей, отвечающий за преобразование электрической энергии в механическую. В большинстве случаев он представляет собой вращающуюся часть, состоящую из сердечника, обмоток и коллектора (в коллекторных двигателях). Сердечник изготавливается из электротехнической стали с низкими потерями на вихревые токи, а обмотки выполняются медным проводом с эмалевой изоляцией, выдерживающей температуры до 180–220°C. Конструкция якоря оптимизирована для минимизации магнитных потерь и максимальной эффективности передачи крутящего момента.
Принцип работы якоря основан на взаимодействии магнитных полей. При подаче тока на обмотки через коллекторные пластины (или электронный коммутатор в бесколлекторных двигателях) возникает магнитное поле, которое взаимодействует с полем статора. В результате создается сила Лоренца, заставляющая якорь вращаться. В двигателях постоянного тока коллектор переключает направление тока в обмотках каждые 180° поворота, обеспечивая непрерывное вращение. Для двигателей мощностью 1–10 кВт частота коммутации может достигать 1000–3000 переключений в минуту, что требует использования износостойких материалов для щеток и коллектора.
Надежность якоря напрямую влияет на ресурс двигателя. Основные проблемы – износ коллектора, перегрев обмоток и межвитковые замыкания. Для предотвращения перегрева рекомендуется контролировать плотность тока в обмотках: для медного провода она не должна превышать 5–7 А/мм² в длительном режиме. При эксплуатации в условиях повышенной влажности или агрессивных сред обмотки дополнительно пропитывают лаком с классом нагревостойкости не ниже F (155°C). Для двигателей с частыми пусками и реверсами целесообразно использовать якоря с усиленной изоляцией и увеличенным сечением проводников.
Выбор материала сердечника зависит от частоты вращения и требований к КПД. В высокоскоростных двигателях (10 000 об/мин и выше) применяют шихтованные сердечники из тонколистовой стали толщиной 0,35–0,5 мм, чтобы снизить потери на вихревые токи. Для низкоскоростных агрегатов допустимо использование более толстых листов (0,65–1 мм), что упрощает производство. Балансировка якоря критична для снижения вибраций: допустимый дисбаланс для двигателей мощностью до 5 кВт не должен превышать 0,5–1 г·см на сторону.

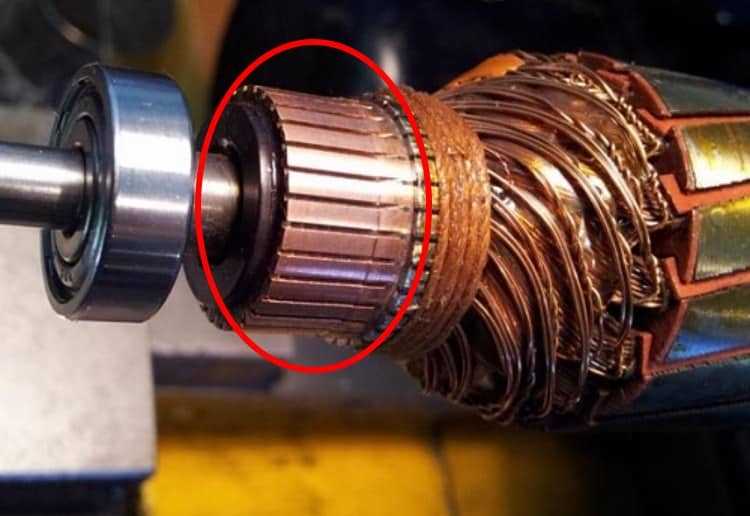

Якорь в электродвигателе: назначение и принцип работы
Якорь – вращающаяся часть электродвигателя, преобразующая электрическую энергию в механическую за счет взаимодействия магнитных полей. В коллекторных двигателях постоянного тока он состоит из сердечника, обмоток и коллектора, в асинхронных – из короткозамкнутой или фазной обмотки. Основная задача – создание крутящего момента при протекании тока через обмотки в магнитном поле статора.
Сердечник якоря набирается из тонких (0,35–0,5 мм) листов электротехнической стали с изоляционным покрытием для снижения вихревых токов. Листы штампуются с пазами под обмотки, которые укладываются по определенной схеме: петлевой, волновой или комбинированной. Шаг обмотки выбирается исходя из числа полюсов статора и требуемой частоты вращения. Например, для 4-полюсного двигателя шаг часто равен 1–6 или 1–7.
В асинхронных двигателях якорь (ротор) может быть короткозамкнутым или фазным. Короткозамкнутый ротор представляет собой «беличью клетку» из алюминиевых или медных стержней, залитых в пазы сердечника. Фазный ротор имеет трехфазную обмотку, выведенную на контактные кольца, что позволяет регулировать пусковые характеристики двигателя. Пусковой момент фазного ротора выше, чем у короткозамкнутого, но конструкция сложнее и дороже.
Принцип работы якоря основан на законе Ампера: проводник с током в магнитном поле испытывает силу, направление которой определяется правилом левой руки. В двигателях постоянного тока ток в обмотках якоря взаимодействует с полем статора, создавая вращающий момент. В асинхронных двигателях вращающееся магнитное поле статора индуцирует ток в роторе, который, в свою очередь, генерирует собственное поле, увлекающее ротор за статором.
Критическая частота вращения якоря ограничена механической прочностью и тепловыми потерями. Для коллекторных двигателей предельная окружная скорость коллектора – 30–50 м/с, при превышении которой возрастает искрение и износ щеток. В асинхронных двигателях частота скольжения ротора (разница между синхронной и фактической скоростью) обычно составляет 2–5% от синхронной. При перегрузке скольжение увеличивается, что ведет к росту потерь и нагреву обмоток.
Обслуживание якоря включает контроль сопротивления изоляции обмоток (норма – не менее 0,5 МОм при 500 В мегаомметра), проверку биения коллектора (допуск – 0,02–0,05 мм) и состояния щеток. При ремонте обмоток якоря используют провода с термостойкой изоляцией (класс F или H), а пазы пропитывают лаком для защиты от влаги и вибраций. Для фазных роторов дополнительно проверяют сопротивление обмоток между кольцами – разброс не должен превышать 3–5%.

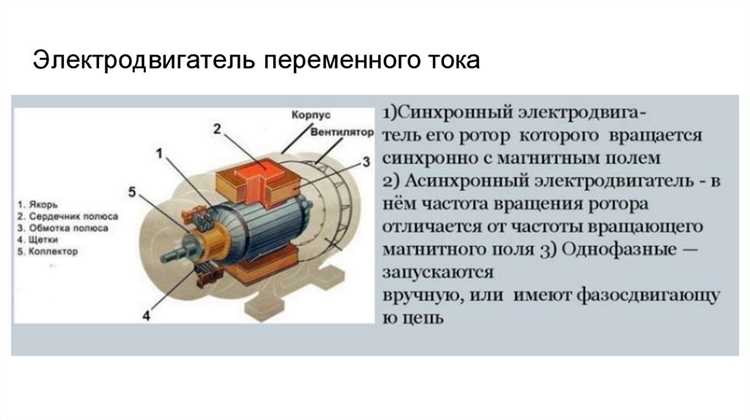

Какую роль выполняет якорь в конструкции электродвигателя
Якорь – ключевой элемент электродвигателя, преобразующий электрическую энергию в механическую за счёт взаимодействия магнитных полей. В двигателях постоянного тока он представляет собой вращающуюся часть с обмотками, уложенными в пазы сердечника из электротехнической стали. При подаче тока на обмотки возникает магнитное поле, которое взаимодействует с полем статора, создавая крутящий момент. Эффективность этого процесса напрямую зависит от качества изоляции обмоток и точности сборки сердечника: даже незначительные дефекты приводят к потерям мощности до 15–20%.
В асинхронных двигателях якорь (ротор) выполняет функцию вторичной обмотки, индуцирующей ток под воздействием вращающегося магнитного поля статора. Короткозамкнутые роторы, например, изготавливаются из алюминиевых или медных стержней, залитых в пазы сердечника, что обеспечивает минимальное сопротивление и высокую надёжность. Для двигателей мощностью свыше 10 кВт рекомендуется использовать медные стержни – они снижают потери на 5–7% по сравнению с алюминиевыми аналогами. Балансировка ротора критична: дисбаланс в 0,1 г на радиусе 100 мм вызывает вибрации, сокращающие срок службы подшипников на 30–40%.
Якорь также отвечает за регулирование частоты вращения и стабильность работы двигателя. В коллекторных машинах щёточно-коллекторный узел коммутирует ток в обмотках, обеспечивая непрерывное вращение. Износ щёток и коллектора – основная причина отказов: при эксплуатации в пыльных условиях ресурс щёток снижается до 500–800 часов вместо стандартных 2000–3000. Для продления срока службы рекомендуется использовать щётки с добавками графита и меди, а также контролировать давление пружин в пределах 150–250 г/см². В бесколлекторных двигателях роль коммутации берёт на себя электронный блок управления, что исключает механический износ, но требует точной синхронизации с датчиками положения ротора.
Конструкция якоря влияет на КПД и тепловые характеристики двигателя. Сердечники изготавливаются из листовой стали толщиной 0,35–0,5 мм с лаковым покрытием для снижения вихревых токов. Для высокоскоростных двигателей (свыше 10 000 об/мин) применяют шихтованные сердечники с косыми пазами, что уменьшает пульсации момента на 10–12%. Охлаждение якоря – критический фактор: перегрев обмоток на 10°C выше номинала сокращает срок службы изоляции вдвое. Вентиляционные каналы в сердечнике и принудительное охлаждение позволяют увеличить плотность тока в обмотках до 8–10 А/мм² без риска перегрева.
Из каких основных элементов состоит якорь электрической машины
Основу якоря составляет сердечник, выполненный из электротехнической стали с низкими потерями на вихревые токи. Толщина листов стали обычно составляет 0,35–0,5 мм, а для снижения потерь их изолируют друг от друга лаком или оксидной плёнкой. Сердечник набирается из штампованных пластин, которые фиксируются шихтовкой – методом, минимизирующим зазоры между слоями. В крупных машинах сердечник может иметь радиальные вентиляционные каналы для охлаждения.
Обмотка якоря – ключевой элемент, создающий магнитное поле при протекании тока. Она выполняется из медного провода с эмалевой или стекловолоконной изоляцией, устойчивой к температуре до 200°C (классы изоляции F или H). Обмотка укладывается в пазы сердечника и фиксируется клиньями из стеклотекстолита или бандажами из стальной проволоки. В машинах постоянного тока применяют петлевые или волновые обмотки, выбор которых зависит от числа полюсов и требуемой ЭДС.
- Петлевая обмотка – витки соединяются последовательно-параллельно, обеспечивая низкое напряжение и высокий ток. Используется в низковольтных двигателях (например, тяговых).
- Волновая обмотка – витки соединяются последовательно, подходит для высоковольтных машин (генераторы, стартеры).
Коллектор – механический выпрямитель, преобразующий переменный ток в постоянный (в машинах постоянного тока) или наоборот. Он состоит из медных пластин, изолированных друг от друга миканитом (слюдяной композит) толщиной 0,8–1,2 мм. Пластины крепятся к втулке коллектора с помощью ласточкиных хвостов или бандажей. Для надёжной работы коллектора критически важна его балансировка и точность обработки поверхности (шероховатость не более Ra 0,63).
Вал якоря изготавливается из легированной стали (например, 40Х или 38Х2Н2МА) с термообработкой для повышения прочности. Диаметр вала рассчитывается по формуле d = √(16Mкр/π[τ]), где Mкр – крутящий момент, [τ] – допустимое напряжение на кручение (обычно 40–60 МПа). На валу предусматриваются шпоночные пазы или шлицы для передачи момента, а также посадочные места под подшипники и коллектор.
Бандажи и клинья предотвращают выпадение обмотки из пазов под действием центробежных сил. Бандажи выполняются из стальной проволоки диаметром 1–3 мм (для машин до 100 кВт) или стеклоленты, пропитанной эпоксидным компаундом. Клинья изготавливают из стеклотекстолита или гетинакса, их форма повторяет профиль паза. При скоростях вращения свыше 3000 об/мин бандажи дополнительно фиксируют эпоксидным клеем.
Вентиляционные элементы якоря – лопатки или каналы – обеспечивают отвод тепла, выделяемого обмоткой. В машинах мощностью свыше 50 кВт применяют осевую или радиальную вентиляцию. Лопатки штампуются заодно с пластинами сердечника, а их количество и угол наклона рассчитываются для создания оптимального воздушного потока. Для улучшения теплоотдачи в пазы иногда укладывают теплопроводящие пасты на основе оксида алюминия.
Подшипниковые узлы якоря воспринимают радиальные и осевые нагрузки. В большинстве машин используют шариковые или роликовые подшипники с консистентной смазкой (например, Литол-24). Для высокоскоростных двигателей (свыше 6000 об/мин) выбирают подшипники с сепараторами из текстолита или бронзы. Посадка подшипников на вал – напряжённая (k6) или плотная (m6), а в корпус – скользящая (H7). Критическая частота вращения вала рассчитывается по формуле nкр = 30/π √(g/δ), где δ – статический прогиб вала.
Как взаимодействуют обмотки якоря с магнитным полем статора
Обмотки якоря, расположенные в пазах сердечника, создают собственное магнитное поле при протекании тока. Это поле взаимодействует с основным магнитным полем статора, формируемым постоянными магнитами или обмотками возбуждения. В результате возникает электромагнитная сила, направление которой определяется правилом левой руки Флеминга: если расположить ладонь так, чтобы линии магнитного поля входили в неё, а пальцы указывали направление тока в проводниках, то отогнутый большой палец укажет направление силы. Для коллекторных двигателей постоянного тока эта сила создаёт вращающий момент, пропорциональный произведению магнитной индукции статора (B), тока якоря (I) и активной длины проводника (l).
В синхронных двигателях переменного тока обмотки якоря питаются трёхфазным током, создавая вращающееся магнитное поле. Скорость вращения этого поля синхронизирована с частотой питающей сети (n = 60f/p, где f – частота, p – число пар полюсов). Ротор (якорь) с обмотками возбуждения или постоянными магнитами стремится «догнать» вращающееся поле статора, обеспечивая устойчивое вращение. Критическое значение имеет угол нагрузки (δ) между осями полей статора и ротора: при превышении 90° двигатель выпадает из синхронизма. Для стабильной работы рекомендуется поддерживать δ в пределах 20–30° при номинальной нагрузке.
В асинхронных двигателях взаимодействие обмоток якоря (ротора) с полем статора основано на принципе электромагнитной индукции. Вращающееся поле статора наводит ЭДС в короткозамкнутых обмотках ротора, вызывая появление токов. Эти токи создают собственное магнитное поле ротора, которое, взаимодействуя с полем статора, генерирует вращающий момент. Скольжение (s = (n₁ — n₂)/n₁, где n₁ – синхронная скорость, n₂ – скорость ротора) определяет эффективность передачи энергии: при s = 0 момент равен нулю, при s = 1 (пуск) момент максимален. Оптимальное скольжение для номинального режима составляет 2–5%, что обеспечивает баланс между КПД и перегрузочной способностью.
Для минимизации потерь и повышения эффективности взаимодействия обмоток якоря с полем статора применяют следующие методы: использование электротехнической стали с низкими удельными потерями (до 1,5 Вт/кг при 1,5 Тл и 50 Гц) для сердечников, оптимизация шага обмоток (укорочение шага на 1/5–1/6 полюсного деления снижает высшие гармоники на 20–30%), а также применение полузакрытых пазов ротора для уменьшения пульсаций магнитного потока. В двигателях с постоянными магнитами на роторе критически важно выбирать материал магнитов с высокой коэрцитивной силой (например, NdFeB с Hc ≥ 900 кА/м) для предотвращения размагничивания при перегрузках.
Почему коллектор и щётки необходимы для работы якоря
Щётки выполняют функцию подвижного электрического контакта между неподвижной внешней цепью и вращающимся коллектором. Они изготавливаются из графита или металлографита с добавками меди для снижения сопротивления и износа. Ключевые требования к щёткам:
- Низкое переходное сопротивление (0,1–0,5 Ом·см²) для минимизации потерь мощности.
- Высокая износостойкость – ресурс работы до 2000–5000 часов при линейной скорости коллектора до 30 м/с.
- Способность выдерживать токовые нагрузки до 10–15 А/см² без перегрева.
При отсутствии щёток или их износе свыше 60% от исходной высоты контакт нарушается, что приводит к искрению, падению КПД и выходу двигателя из строя.
Совместная работа коллектора и щёток решает проблему передачи энергии на вращающийся якорь без жёстких механических связей. Оптимальный зазор между щёткой и коллектором – 0,05–0,15 мм: меньший увеличивает трение и износ, больший вызывает вибрацию и искрение. Для двигателей мощностью свыше 1 кВт рекомендуется использовать щётки с пружинным прижимом 150–250 г/см² и контролировать их состояние каждые 500 часов эксплуатации. В высокоскоростных агрегатах (свыше 3000 об/мин) применяют разрезные щётки для улучшения контакта и снижения вибраций.

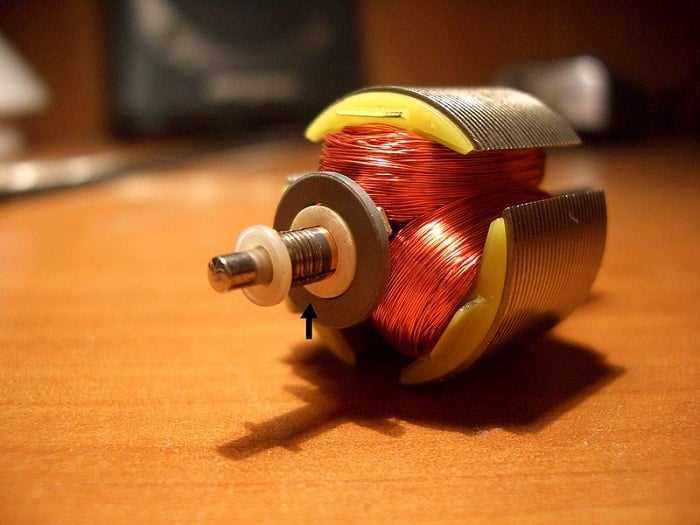

Какие материалы используются для изготовления сердечника якоря
Сердечник якоря электродвигателя изготавливают преимущественно из электротехнической стали марок 2212, 2412 или 3413 по ГОСТ 21427.1-83. Эти сплавы содержат 0,8–4,8% кремния, что снижает потери на вихревые токи до 1,5–3,5 Вт/кг при частоте 50 Гц и индукции 1,5 Тл. Толщина листов варьируется от 0,35 до 0,5 мм – чем тоньше материал, тем меньше потери, но выше стоимость штамповки. Для высокоскоростных двигателей (свыше 3000 об/мин) применяют стали с повышенным содержанием кремния (до 6,5%), например, марки 3406, что дополнительно уменьшает гистерезисные потери на 20–30%.
В двигателях с частотным регулированием (до 1 кГц) используют аморфные сплавы на основе железа, такие как Metglas 2605SA1. Их удельные потери не превышают 0,2 Вт/кг при 1 Тл и 400 Гц, что в 5–10 раз эффективнее электротехнической стали. Однако аморфные материалы хрупкие, требуют специальных методов резки (лазерной или электроэрозионной) и не подходят для массового производства из-за высокой стоимости – до 1500 руб/кг против 150–300 руб/кг для стали 2412. Альтернативой служат нанокристаллические сплавы типа Finemet, сочетающие низкие потери (0,1 Вт/кг) с механической прочностью, но их применение ограничено двигателями мощностью до 10 кВт.
Для сердечников маломощных двигателей (до 1 кВт) иногда применяют порошковые композиты на основе железа с полимерным связующим. Материалы типа Somaloy 700HR обеспечивают магнитную проницаемость до 500 и потери менее 10 Вт/кг при 400 Гц, но уступают стали по индукции насыщения (1,2 Тл против 1,8–2,0 Тл). Преимущество – возможность изготовления сложных форм методом прессования, что снижает отходы на 40–60% по сравнению со штамповкой. Однако такие сердечники не выдерживают температур выше 150°C и имеют ограниченный срок службы при динамических нагрузках.
В специальных случаях, например, в криогенных двигателях или устройствах с высокими требованиями к массе, используют сплавы на основе кобальта (49% Co, 2% V, остальное Fe). Материалы типа Permendur 49 обеспечивают индукцию насыщения до 2,4 Тл и сохраняют магнитные свойства при температурах до −200°C, но их стоимость достигает 10 000 руб/кг. Для снижения потерь на вихревые токи сердечники из таких сплавов изготавливают толщиной 0,1–0,2 мм, а поверхность дополнительно покрывают изоляционным лаком с удельным сопротивлением не менее 106 Ом·м.
