Топливный фильтр на ВАЗ 2114 с двигателем 1.5 или 1.6 литра расположен под днищем автомобиля, перед задним правым колесом. Его артикул – 2112-1117010-02 для моделей с инжектором. Ресурс детали составляет 25–30 тысяч километров, но при использовании некачественного топлива интервал сокращается до 15–20 тысяч. Засорение фильтра проявляется рывками при разгоне, падением мощности и затруднённым запуском двигателя.
Для замены потребуются: новый фильтр, ключи на 10 и 17, отвёртка с плоским жалом, ёмкость для слива топлива и домкрат. Работы проводятся на смотровой яме или эстакаде. Перед началом обязательно сбросить давление в топливной системе – для этого снимается предохранитель F3 (15 А) в монтажном блоке и запускается двигатель до остановки.
Фильтр крепится к кронштейну хомутом и фиксируется двумя гайками на 10. Штуцеры на входе и выходе закреплены пружинными зажимами – их нужно сжать пальцами или отвёрткой, одновременно потянув фильтр на себя. При установке нового элемента следить за направлением стрелки на корпусе: она должна указывать от бака к двигателю. После сборки запустить двигатель и проверить соединения на отсутствие подтёков.
Если после замены двигатель работает нестабильно, возможны две причины: завоздушивание системы или неисправность нового фильтра. В первом случае прокачать топливную магистраль, во втором – заменить деталь повторно. Не используйте фильтры без сертификата или с повреждённой упаковкой – риск попадания брака в систему высок.
Необходимые инструменты и материалы для замены
Для замены топливного фильтра на ВАЗ 2114 потребуется минимальный набор инструментов, но каждый из них должен быть подходящим по размеру и качеству. Основной инструмент – ключи на 10 и 17 мм. Первый нужен для отсоединения клеммы аккумулятора, второй – для ослабления крепления фильтра. Используйте только рожковые или накидные ключи: разводные могут сорвать грани штуцеров, что усложнит демонтаж.
Обязательно подготовьте плоскую отвёртку с шириной жала 5–7 мм. Она пригодится для снятия фиксаторов топливных шлангов, особенно если они закисли. Избегайте применения отвёрток с повреждённым жалом – это может привести к поломке пластиковых защёлок. Для работы с хомутами подойдёт крестовая отвёртка или головка на 7 мм.
Не обойтись без ёмкости для слива остатков бензина. Подойдёт пластиковая канистра объёмом 1–2 литра с широким горлом или металлическая ёмкость с низкими бортами. Избегайте использования стеклянных банок – они хрупкие и могут разбиться при случайном падении. Перед началом работ убедитесь, что ёмкость чистая и сухая, чтобы исключить попадание грязи в топливную систему.
Для защиты рук используйте нитриловые перчатки. Они устойчивы к бензину и маслам, в отличие от латексных, которые быстро разрушаются. Перчатки должны плотно облегать кисти, но не сковывать движения – это важно при работе с мелкими деталями. Если перчаток нет, тщательно вымойте руки после контакта с топливом.
Новый топливный фильтр – главный расходный материал. Для ВАЗ 2114 подходят фильтры с артикулами:
- 2112-1117010-02 (оригинал, металлический корпус);
- SCT ST 330 (аналог, проверенный временем);
- Mann WK 612/5 (качественный импортный вариант).
Проверяйте соответствие посадочных размеров: длина фильтра – 150 мм, диаметр штуцеров – 8 мм. Избегайте дешёвых подделок – они часто имеют некачественные уплотнители, что приводит к утечкам топлива.
Дополнительно приготовьте ветошь или бумажные полотенца. Они нужны для протирки штуцеров перед установкой нового фильтра и удаления пролитого бензина. Используйте безворсовую ткань, чтобы частицы не попали в топливную магистраль. Для продувки шлангов подойдёт автомобильный компрессор с насадкой для узких отверстий.
Если фильтр установлен на днище автомобиля, потребуется домкрат и страховочные упоры. Поднимайте машину только на ровной твёрдой поверхности, используя штатные точки поддомкрачивания. Никогда не работайте под автомобилем, поддерживаемым только домкратом – всегда подкладывайте упоры или подставки. Для удобства доступа к фильтру можно использовать смотровую яму или эстакаду.
Подготовка автомобиля и меры безопасности перед работой
Загоните машину на ровную площадку с твердым покрытием. Используйте стояночный тормоз и включите первую передачу (или «P» для автомата). Под задние колеса установите противооткатные упоры – даже на небольшом уклоне автомобиль может сместиться, что приведет к травмам или повреждению топливопровода.
Сбросьте давление в топливной системе. Для этого:
- Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное искрение.
- Найдите предохранитель топливного насоса (в монтажном блоке под капотом – №12 на 15 А или №15 на 7,5 А в зависимости от года выпуска).
- Запустите двигатель и дайте ему заглохнуть – остатки топлива в магистрали выгорят.
- Поверните ключ зажигания в положение «0» и подождите 5 минут.
Подготовьте инструменты и расходные материалы. Вам понадобятся:
- Новый топливный фильтр (артикул 2112-1117010-02 для двигателей 1,5 л или 2123-1117010 для 1,6 л).
- Ключи на 10, 17 и 19 мм (или головки с трещоткой).
- Плоскогубцы с тонкими губками для снятия пружинных зажимов.
- Емкость объемом не менее 1 литра для слива остатков бензина.
- Ветошь или бумажные полотенца для устранения проливов.
- Перчатки из нитрила – бензин разъедает латекс и кожу.
Обеспечьте вентиляцию рабочей зоны. Пары бензина тяжелее воздуха и скапливаются в низинах. Работайте на открытом воздухе или в хорошо проветриваемом помещении с принудительной вытяжкой. Избегайте источников открытого огня, искр и нагревательных приборов – температура воспламенения бензина составляет всего +255°C.
Проверьте состояние топливопроводов. Осмотрите шланги на предмет трещин, потертостей или вздутий. Если возраст автомобиля превышает 5 лет, замените резиновые патрубки – со временем они теряют эластичность и могут лопнуть под давлением. Особое внимание уделите участкам возле хомутов и соединений с фильтром.
Расположите емкость для слива бензина под фильтром. На ВАЗ 2114 фильтр находится под днищем, с правой стороны по ходу движения, возле топливного бака. Используйте поддон или канистру с широким горлом – при отсоединении шлангов бензин будет вытекать под давлением. Накройте емкость крышкой сразу после слива, чтобы минимизировать испарение.
При работе с топливной системой запрещается:
- Курить или использовать открытый огонь ближе 5 метров от автомобиля.
- Проверять герметичность соединений с помощью зажигалки или спичек – используйте мыльный раствор.
- Сливать бензин на землю или в канализацию – это загрязняет окружающую среду и создает пожароопасную ситуацию.
- Проводить работы в одежде из синтетических материалов – она накапливает статическое электричество.
- Оставлять инструменты на аккумуляторе или рядом с движущимися частями двигателя.
При проливе бензина немедленно удалите его ветошью и проветрите помещение. В случае возгорания используйте огнетушитель с маркировкой «В» или «АВС» – вода для тушения бензина неэффективна.
Сброс давления в топливной системе перед демонтажем
Топливная система ВАЗ 2114 работает под давлением 3,5–4 бара, создаваемым электрическим бензонасосом. При попытке снять топливный фильтр без предварительного сброса давления бензин под напором может выплеснуться наружу, создавая риск возгорания и травм. Процедура обязательна даже при заглушенном двигателе, так как остаточное давление сохраняется в магистрали до нескольких часов.
Для сброса давления выполните следующие действия:
- Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное включение бензонасоса.
- Снимите заднее сиденье, открутив две гайки крепления (ключ на 10), и отогните шумоизоляцию.
- Найдите лючок бензонасоса – круглую крышку диаметром ~10 см под ковриком.
- Отключите колодку проводов от бензонасоса, потянув фиксатор вверх.
- Запустите двигатель и дайте ему поработать на холостых оборотах до остановки (обычно 3–5 секунд).
- Проверните стартером коленвал 2–3 раза по 2 секунды для полного стравливания остатков топлива.
Альтернативный метод – использование диагностического разъема OBD-II. Подключите адаптер с поддержкой протокола K-Line, активируйте режим «Выключение бензонасоса» через диагностическое ПО (например, OpenDiag). Способ удобен при отсутствии доступа к салону, но требует наличия оборудования и базовых навыков работы с диагностикой.
После сброса давления подложите под фильтр ветошь – из магистрали может вытечь до 50–100 мл бензина. Проверьте отсутствие утечек, нажав на золотник топливной рампы (расположен под защитным колпачком на конце рампы). Если давление стравлено корректно, бензин выходить не должен. При наличии течи повторите процедуру сброса.
Не пренебрегайте сбросом давления даже при замене фильтра на холодную. Температурное расширение топлива может повысить давление в системе на 0,5–1 бар, что достаточно для разбрызгивания бензина при ослаблении штуцеров. Работайте в проветриваемом помещении, избегайте открытого огня и искр – пары бензина тяжелее воздуха и скапливаются в низинах.
Пошаговый процесс снятия старого топливного фильтра
Перед началом работ сбросьте давление в топливной системе. Для этого отсоедините минусовую клемму аккумулятора, затем найдите реле бензонасоса в монтажном блоке под капотом – оно обозначено как «К3». Извлеките реле и запустите двигатель, дав ему поработать до полной остановки. Это займет 3–5 секунд. После этого давление в магистрали упадет, и топливо не будет под напором вытекать при демонтаже фильтра.
Расположите автомобиль на ровной площадке и зафиксируйте задние колеса противооткатными упорами. Топливный фильтр на ВАЗ 2114 находится под днищем, с правой стороны возле топливного бака. Для удобства доступа используйте смотровую яму или подъемник. Если их нет, приподнимите заднюю часть машины домкратом и установите на надежные опоры – работать лежа под автомобилем опасно.
Очистите фильтр и прилегающие шланги от грязи с помощью ветоши и щетки. Особое внимание уделите местам соединений – пыль и песок могут попасть в топливную систему при снятии. Подготовьте емкость объемом не менее 0,5 литра для слива остатков бензина. Подставьте ее под фильтр, так как при отсоединении шлангов вытечет около 100–150 мл топлива.
Отсоедините топливные шланги от фильтра. На ВАЗ 2114 используются быстросъемные фиксаторы: нажмите на пластиковые защелки с обеих сторон штуцера и одновременно потяните шланг на себя. Если фиксаторы не поддаются, аккуратно подденьте их тонкой отверткой, но не прилагайте чрезмерных усилий – пластик хрупкий и может сломаться. Для шлангов с металлическими хомутами ослабьте их ключом на 10.
Придерживайте фильтр рукой, чтобы он не упал при отсоединении последнего шланга. Обратите внимание на направление стрелки на корпусе фильтра – она указывает направление потока топлива. Запомните или сфотографируйте положение, чтобы новый фильтр установить правильно. Если фильтр закреплен на кронштейне, открутите болт крепления ключом на 10 и снимите его.
Проверьте состояние уплотнительных колец на штуцерах шлангов. Если они потрескались, деформировались или потеряли эластичность, замените их новыми. Стандартный размер колец – 8 мм в диаметре. Не используйте старые уплотнители повторно: даже микроскопические повреждения приведут к подсосу воздуха и нестабильной работе двигателя.
Утилизируйте старый фильтр в соответствии с правилами утилизации нефтепродуктов. Не выбрасывайте его в бытовой мусор – бензин и масла, оставшиеся внутри, токсичны и пожароопасны. Сдайте фильтр в пункт приема отработанных автокомпонентов или на СТО. Перед установкой нового фильтра протрите посадочное место на кронштейне от грязи и ржавчины, чтобы избежать перекоса при монтаже.

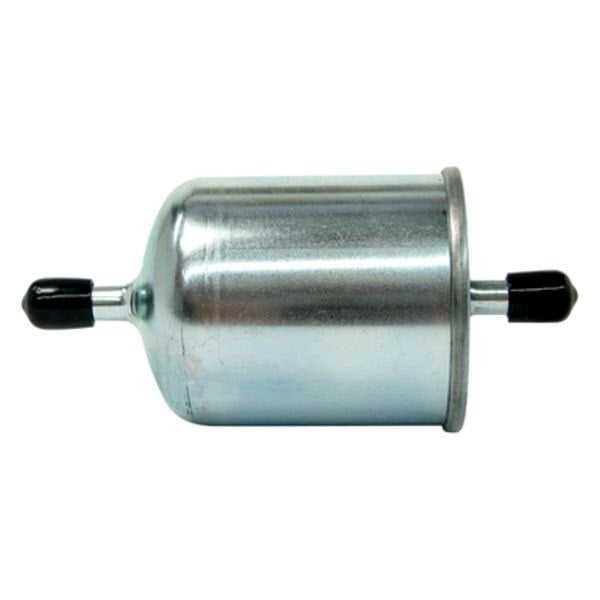

Установка нового фильтра и проверка правильности подключения
Перед установкой нового фильтра сравните его маркировку с данными старого элемента. Для ВАЗ 2114 подходит фильтр с артикулом 2112-1117010-02 или его аналоги (например, SCT ST 330, Mann WK 512). Убедитесь, что стрелка на корпусе фильтра совпадает с направлением потока топлива – от бака к двигателю. Нанесите тонкий слой моторного масла на резиновые уплотнительные кольца штуцеров, чтобы облегчить монтаж и предотвратить их повреждение.
Вставьте фильтр в кронштейн на днище автомобиля, зафиксировав его хомутом. Затяните хомут моментом 10–12 Н·м, избегая перетяжки – это может деформировать корпус. Подключите топливные шланги к штуцерам, ориентируясь на ранее сделанные метки или цветовые обозначения: входной штуцер (от бака) обычно расположен ближе к задней части автомобиля, выходной – к передней. Нажмите на фиксаторы быстросъемных соединений до щелчка, затем потяните за шланги, чтобы убедиться в надежности крепления.
После подключения шлангов включите зажигание на 5–7 секунд, не запуская двигатель. Это позволит топливному насосу создать давление в системе. Проверьте места соединений на отсутствие утечек: даже капля топлива под штуцерами указывает на неплотное прилегание уплотнительных колец или неисправность фиксаторов. При обнаружении течи отсоедините шланги, осмотрите уплотнители и повторите установку.
Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Следите за оборотами: их стабильность (800–900 об/мин) и отсутствие провалов свидетельствуют о правильной работе системы. Если двигатель глохнет или работает с перебоями, проверьте герметичность соединений и корректность подключения шлангов. При необходимости сбросьте давление в системе, отсоединив клемму топливного насоса (реле или предохранитель), и повторите диагностику.
После успешного запуска совершите тестовую поездку на 10–15 км, включая разгон до 3000–4000 об/мин. Обратите внимание на поведение автомобиля: рывки, потеря мощности или повышенный расход топлива могут указывать на засорение фильтра (если установлен некачественный аналог) или ошибки при монтаже. В случае неисправностей повторно проверьте все соединения и при необходимости замените фильтр на оригинальный.
