Brake в машине что это

Тормозная система – это комплекс механизмов, преобразующих кинетическую энергию движущегося автомобиля в тепловую за счет трения. В современных легковых автомобилях используются гидравлические тормоза с дисковыми или барабанными механизмами. Дисковые тормоза, установленные на большинстве современных машин, обеспечивают эффективное замедление при температурном диапазоне от -40°C до +600°C, что критично для высокоскоростных режимов.

Основные компоненты системы: тормозные колодки, диски (или барабаны), суппорты, главный тормозной цилиндр и тормозные магистрали. При нажатии на педаль тормоза давление в гидравлической системе увеличивается до 10–12 МПа, передаваясь через тормозную жидкость (обычно DOT 4 или DOT 5.1) к суппортам. Колодки прижимаются к диску с силой до 500 кг, создавая трение и замедляя вращение колеса.

Эффективность торможения зависит от состояния фрикционных материалов. Колодки изнашиваются в среднем за 30–50 тыс. км пробега, но при агрессивном стиле вождения этот срок сокращается до 15–20 тыс. км. Диски служат дольше – 80–120 тыс. км, однако их ресурс снижается при перегреве или деформации. Регулярная проверка толщины колодок (минимально допустимая – 2–3 мм) и дисков (не менее 10–12 мм для большинства моделей) предотвращает отказ системы.

Тормозная жидкость гигроскопична: за год она поглощает до 2–3% влаги, что снижает температуру кипения с 230°C до 150°C. Это приводит к образованию паровых пробок и падению эффективности торможения. Замена жидкости каждые 2 года или 40 тыс. км – обязательное условие для поддержания работоспособности системы. Также критично следить за герметичностью магистралей: утечка даже 10% объема жидкости увеличивает тормозной путь на 30–50%.

Современные автомобили оснащаются системами ABS и ESP, которые предотвращают блокировку колес и занос. ABS сокращает тормозной путь на мокром асфальте на 15–20%, а на льду – до 30%. Однако эти системы не заменяют исправных механических компонентов: при изношенных колодках или деформированных дисках даже электронные помощники не обеспечат безопасность.

Из каких основных частей состоит тормозная система автомобиля

Тормозная система включает четыре ключевых компонента: главный тормозной цилиндр, тормозные механизмы, гидравлические магистрали и усилитель тормозов. Главный цилиндр преобразует механическое усилие педали в гидравлическое давление, передаваемое по трубкам к колесам. В современных автомобилях он часто оснащен двумя контурами для резервирования – при отказе одного контура второй сохраняет работоспособность. Диаметр поршня главного цилиндра варьируется от 19 до 25 мм в зависимости от массы автомобиля: для легковых моделей оптимален размер 20–22 мм, для внедорожников – 23–25 мм.

Тормозные механизмы делятся на дисковые и барабанные. Дисковые тормоза эффективнее отводят тепло и сохраняют стабильность при частых торможениях, поэтому устанавливаются на передние колеса большинства автомобилей. Колодки дисковых тормозов изготавливаются из композитных материалов с коэффициентом трения 0,35–0,45, а их толщина в новом состоянии составляет 10–12 мм. Барабанные тормоза, используемые на задней оси бюджетных моделей, дешевле в производстве, но склонны к перегреву при длительных нагрузках. Их колодки имеют фрикционную накладку толщиной 5–7 мм и требуют замены при износе до 1,5–2 мм.

Гидравлические магистрали – это стальные трубки и армированные шланги, по которым передается тормозная жидкость под давлением до 180 бар. Трубки изготавливаются из стали с антикоррозийным покрытием, а шланги – из многослойного резинового композита с оплеткой из синтетических волокон. Срок службы шлангов – 5–7 лет, после чего их рекомендуется менять из-за риска микротрещин. Для систем с ABS используются шланги с повышенной устойчивостью к пульсациям давления, так как блок управления генерирует до 15 импульсов в секунду при срабатывании.

Усилитель тормозов снижает усилие на педали в 3–5 раз за счет разницы давлений во впускном коллекторе (вакуумный усилитель) или гидравлического привода (гидроусилитель). Вакуумные усилители диаметром 7–10 дюймов применяются на 90% легковых автомобилей, их работоспособность зависит от герметичности мембраны и обратного клапана. При падении разрежения ниже 0,5 бар эффективность торможения резко снижается – это сигнал для проверки вакуумного шланга или насоса. В гибридных и электромобилях часто используются электрические усилители, которые не зависят от работы двигателя и обеспечивают более точное дозирование тормозного усилия.

Как работает гидравлический привод тормозов и почему он важен

Гидравлический привод тормозов использует принцип передачи давления через несжимаемую жидкость. При нажатии на педаль тормоза поршень главного цилиндра вытесняет тормозную жидкость в магистрали, создавая давление до 10–15 МПа. Это давление передаётся на рабочие цилиндры суппортов или барабанных механизмов, где поршни прижимают колодки к дискам или барабанам. Эффективность системы зависит от герметичности контура и вязкости жидкости: даже минимальные утечки или попадание воздуха снижают тормозное усилие на 30–50%.

Ключевые элементы гидропривода:

• Главный тормозной цилиндр – преобразует механическое усилие педали в гидравлическое давление; двухконтурные модели (разделение на передний/задний или диагональный контуры) повышают безопасность при отказе одного из них.
• Тормозные магистрали – стальные трубки и гибкие шланги (армированные синтетикой) выдерживают давление до 20 МПа; шланги требуют замены каждые 5 лет из-за старения резины.
• Рабочие цилиндры – в дисковых тормозах суппорты с 1–4 поршнями (диаметром 30–60 мм) обеспечивают равномерное прижатие колодок; в барабанных механизмах цилиндры раздвигают колодки с усилием до 2 кН.
• Тормозная жидкость – стандарты DOT 3/4/5.1 (гликолевые) или DOT 5 (силиконовая) имеют температуру кипения от 205°C (DOT 3) до 260°C (DOT 5.1); гигроскопичность жидкостей на основе гликоля требует замены каждые 2 года.

Преимущества гидравлического привода перед механическим или пневматическим:

1. Высокий КПД – передача усилия без потерь на трение (в отличие от тросов или рычагов), что критично для современных автомобилей массой 1,5–2,5 тонны.
2. Компактность – трубки диаметром 4–6 мм занимают минимум пространства, не требуя громоздких тяг или пневмокамер.
3. Регулируемость – ABS, ESP и системы распределения тормозных усилий (EBD) работают только с гидравликой, модулируя давление с частотой до 15 Гц.
4. Надёжность – при правильном обслуживании ресурс системы достигает 200–300 тыс. км; отказы чаще связаны с износом уплотнений или коррозией магистралей.

Типичные неисправности и их последствия:

• Разгерметизация контура – падение уровня жидкости в бачке ниже отметки MIN приводит к завоздушиванию; педаль становится «ватной», тормозной путь увеличивается на 20–40%.
• Закипание жидкости – при перегреве (например, при спуске с горы) образуются паровые пробки; усилие на педали пропадает полностью. Для предотвращения используйте жидкость с запасом по температуре кипения +30°C к максимальным рабочим температурам.
• Коррозия поршней – ржавчина на рабочих цилиндрах суппортов вызывает заклинивание колодок; проверяйте состояние пыльников каждые 10 тыс. км.
• Засорение клапанов ABS – грязь или металлическая стружка блокируют модуляцию давления; диагностируется сканером по коду ошибки C1234 (неисправность гидроблока).

Обслуживание гидропривода требует строгого соблюдения регламента: проверка уровня жидкости ежемесячно, замена каждые 2 года (или 40 тыс. км), прокачка системы при попадании воздуха. Используйте только рекомендованный производителем тип жидкости – смешивание DOT 3 и DOT 5.1 недопустимо из-за разных основ. При замене колодок или дисков обязательно проверяйте состояние суппортов: закисшие направляющие увеличивают износ колодок на 30% и снижают эффективность торможения. Для автомобилей с пробегом свыше 100 тыс. км рекомендуется замена всех резиновых уплотнений в системе – стоимость ремонта при профилактике в 5–7 раз ниже, чем при аварийном отказе.

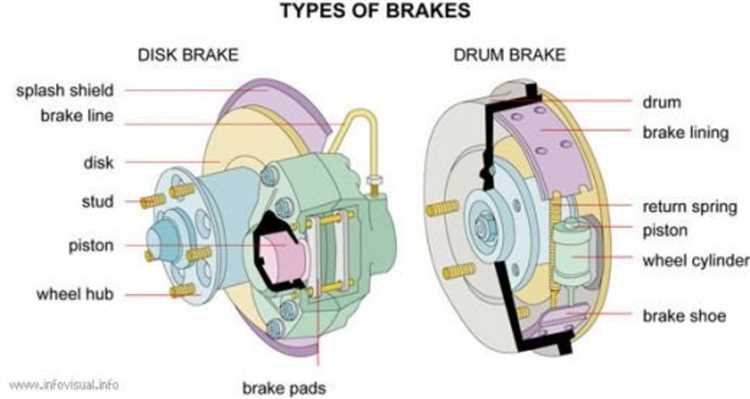

Чем отличаются дисковые и барабанные тормоза: плюсы и минусы

Дисковые тормоза работают по принципу зажима тормозных колодок на вращающемся диске, установленном на ступице колеса. Их эффективность обусловлена высоким коэффициентом трения и лучшим теплоотводом: при интенсивном торможении температура диска может достигать 500–600°C без критической потери свойств. Барабанные тормоза, напротив, используют колодки, раздвигаемые изнутри цилиндром и прижимаемые к внутренней поверхности барабана. Их конструкция менее подвержена загрязнению, но склонна к перегреву при длительных нагрузках – уже при 300°C эффективность падает на 30–40%.

Главное преимущество дисковых тормозов – стабильность работы в экстремальных условиях. Они сохраняют тормозной момент даже при попадании воды или грязи, так как центробежная сила быстро удаляет посторонние частицы с поверхности диска. В барабанных тормозах влага и грязь скапливаются внутри барабана, что приводит к временному снижению эффективности до полного высыхания. Однако барабанные тормоза дешевле в производстве и обслуживании: их колодки служат на 20–30% дольше дисковых за счёт меньшего износа при равных условиях эксплуатации.

Дисковые тормоза требуют более частой замены колодок и дисков. Средний ресурс колодок в городском режиме – 20–30 тыс. км, дисков – 50–80 тыс. км. Барабанные колодки выдерживают 40–60 тыс. км, а барабаны – до 150 тыс. км. При этом дисковые системы легче диагностировать: износ колодок виден невооружённым глазом, тогда как барабанные требуют снятия колеса и барабана для проверки. Ремонт дисковых тормозов проще: замена колодок занимает 15–20 минут, в то время как барабанные требуют регулировки зазоров и проверки герметичности цилиндров.

Барабанные тормоза лучше подходят для задней оси автомобилей с передним приводом, где нагрузка на тормозную систему ниже. Они обеспечивают достаточную эффективность при меньших затратах на производство и обладают встроенным механизмом стояночного тормоза, что упрощает конструкцию. Дисковые тормоза, особенно вентилируемые, незаменимы на передней оси и в спортивных автомобилях: их теплоотдача в 2–3 раза выше, а время охлаждения после нагрева сокращается на 40%. Для внедорожников и грузовиков барабанные тормоза предпочтительнее из-за устойчивости к загрязнениям и большего ресурса.

Стоимость обслуживания дисковых тормозов выше. Комплект колодок и дисков для среднеразмерного седана обойдётся в 8–12 тыс. рублей, тогда как барабанные колодки и барабан – в 3–5 тыс. рублей. Однако дисковые системы реже требуют внепланового ремонта: вероятность заклинивания суппорта или деформации диска ниже, чем риск выхода из строя барабанного цилиндра или коррозии внутренних механизмов. В регионах с суровым климатом барабанные тормоза чаще страдают от ржавчины, что приводит к необходимости замены барабана уже через 80–100 тыс. км.

Выбор между дисковыми и барабанными тормозами зависит от условий эксплуатации. Для городского автомобиля с умеренным стилем вождения барабанные тормоза на задней оси – оптимальное решение по соотношению цены и надёжности. Для динамичной езды, буксировки или эксплуатации в горной местности дисковые тормоза на всех колёсах обязательны. Современные автомобили часто оснащаются комбинированной системой: дисковые тормоза спереди и барабанные сзади, что позволяет совместить преимущества обеих технологий без значительного удорожания конструкции.

Как происходит передача усилия от педали тормоза к колодкам

Нажатие на педаль тормоза запускает цепочку преобразований механической энергии в гидравлическое давление. Педаль соединена с главным тормозным цилиндром через шток, который при нажатии перемещает поршень внутри цилиндра. В современных автомобилях ход педали составляет 60–120 мм, а усилие на поршень усиливается в 3–5 раз за счёт рычажной передачи. Главный цилиндр заполнен тормозной жидкостью класса DOT 4 или DOT 5.1, которая практически несжимаема и передаёт давление без потерь.

Внутри главного цилиндра установлены два раздельных контура – для передних и задних колёс или по диагонали (левое переднее + правое заднее и наоборот). Это дублирование обеспечивает работоспособность тормозов при отказе одного из контуров. При нажатии педали поршень вытесняет жидкость в тормозные магистрали, создавая давление до 10–15 МПа (100–150 бар). Давление распределяется равномерно по системе благодаря законам гидростатики.

Тормозные магистрали – это металлические трубки диаметром 4–6 мм и гибкие шланги из армированной резины. Металлические участки прокладываются по кузову и подвеске, а шланги соединяют неподвижные элементы с суппортами или барабанными механизмами. Шланги выдерживают давление до 20 МПа, но со временем теряют эластичность – их рекомендуется менять каждые 5–7 лет или при появлении трещин. Утечки жидкости в магистралях приводят к падению давления и увеличению хода педали.

В дисковых тормозах давление жидкости воздействует на поршни суппорта. В однопоршневых суппортах используется один поршень диаметром 40–60 мм, в многопоршневых – два или четыре поршня меньшего размера (25–40 мм). Поршни изготавливаются из алюминия или стали с антикоррозийным покрытием. При подаче давления поршни выдвигаются, прижимая тормозные колодки к диску с усилием до 20 кН. В барабанных тормозах жидкость поступает в рабочий цилиндр, раздвигая колодки и прижимая их к барабану.

Вакуумный усилитель тормозов (ВУТ) снижает усилие на педали в 3–4 раза. Он использует разрежение во впускном коллекторе двигателя (или создаваемое вакуумным насосом в дизелях и электромобилях). При нажатии педали открывается клапан, и атмосферное давление воздействует на диафрагму усилителя, помогая перемещать шток главного цилиндра. Неисправность ВУТ увеличивает усилие на педали в 2–3 раза – проверяйте его герметичность при каждом ТО.

В системах с ABS и ESC гидравлический блок модулирует давление в контурах до 15 раз в секунду. Датчики скорости колёс передают данные в блок управления, который при обнаружении блокировки кратковременно сбрасывает давление через клапаны. Это предотвращает юз и сохраняет управляемость. В автомобилях с электронным распределением тормозных сил (EBD) давление регулируется индивидуально для каждого колеса, улучшая эффективность торможения на неоднородных покрытиях.

Регулярное обслуживание гидравлической системы критически важно. Тормозная жидкость гигроскопична – за год она поглощает до 2–3% влаги, снижая температуру кипения на 20–30%. При перегреве жидкость закипает, образуя паровые пробки, что приводит к «провалу» педали. Заменяйте жидкость каждые 2 года или 40 000 км. Проверяйте уровень в бачке главного цилиндра ежемесячно – он должен находиться между метками MIN и MAX. При падении уровня ищите утечки в магистралях, суппортах или рабочих цилиндрах.

Почему тормозные колодки изнашиваются и как это проверить

Тормозные колодки изнашиваются из-за трения о диск или барабан при каждом нажатии на педаль. Материал колодок (органический, полуметаллический, керамический) стирается со скоростью, зависящей от стиля вождения, нагрузки на автомобиль и условий эксплуатации. Например, городской режим с частыми остановками ускоряет износ в 2–3 раза по сравнению с трассовым движением. Температурные перепады, попадание грязи и влаги также сокращают срок службы: при нагреве до 300–400°C фрикционный слой теряет до 15% прочности за цикл охлаждения.

Минимально допустимая толщина фрикционного слоя колодок – 2–3 мм. Проверить износ можно визуально через спицы колеса или с помощью индикаторов: механические (скрипуны) издают звук при достижении критической толщины, электронные передают сигнал на панель приборов. Для точной диагностики используйте штангенциркуль: измерьте толщину колодки в трех точках, сравните с заводскими параметрами (указаны в руководстве по эксплуатации). Например, для Volkswagen Golf 7 допуск – 7 мм (новая) и 3 мм (предельная).

Замените колодки при обнаружении трещин, сколов или неравномерного износа (разница толщины более 1,5 мм между сторонами). Используйте только оригинальные детали или аналоги с сертификатом ECE R90 – это гарантирует соответствие фрикционных характеристик.
