Контроллер – это мозг электровелосипеда, отвечающий за управление двигателем, рекуперацией, защитой от перегрузок и взаимодействие с аккумулятором. Ошибка в выборе может привести к потере мощности, перегреву или даже выходу из строя всей системы. Первое, что нужно учесть, – совместимость с двигателем. Для бесколлекторных моторов (BLDC) требуются контроллеры с поддержкой синусоидального или трапецеидального управления, а для коллекторных – простые ШИМ-модули. Мощность контроллера должна превышать номинальную мощность двигателя на 20–30%, чтобы избежать перегрева при пиковых нагрузках.
Напряжение контроллера должно строго соответствовать напряжению аккумуляторной батареи. Стандартные варианты: 36V, 48V, 52V, 60V, 72V. Превышение допустимого напряжения приведёт к пробою силовых ключей, а занижение – к нестабильной работе и потере мощности. Обратите внимание на максимальный ток: для двигателей до 500W достаточно 15–20A, для 1000W – 30–40A, а для мощных систем (3000W+) потребуются контроллеры на 60A и выше с активным охлаждением.
Функционал контроллера определяет возможности электровелосипеда. Базовые модели поддерживают только регулировку скорости, в то время как продвинутые оснащены рекуперативным торможением, настройкой кривых ускорения, защитой от короткого замыкания и перегрева. Для городских поездок хватит простого контроллера с PAS-сенсором (педальный ассистент), а для внедорожных моделей или грузовых велосипедов лучше выбрать вариант с векторным управлением и возможностью подключения дополнительных датчиков (температуры, крутящего момента).
Тип подключения также важен. Контроллеры бывают аналоговыми и цифровыми. Аналоговые дешевле, но менее точны в управлении, цифровые обеспечивают плавное ускорение и гибкую настройку через программное обеспечение (например, KT-LCD, Bafang, Sabvoton). Если планируете тюнинг, выбирайте модели с открытым протоколом связи – это позволит менять параметры через компьютер или смартфон.
Не экономьте на качестве компонентов. Дешёвые контроллеры часто используют низкокачественные MOSFET-транзисторы, которые быстро выходят из строя при нагрузках. Проверенные бренды: Infineon, STMicroelectronics, Texas Instruments. Также обратите внимание на степень защиты – для эксплуатации в дождь или грязь выбирайте модели с IP65 или выше. Размер и вес контроллера влияют на компоновку велосипеда: компактные модели удобнее монтировать на раму, но они могут иметь ограничения по току.
Какие параметры контроллера совместимы с мотором и батареей
Первый критерий – напряжение питания. Контроллер должен соответствовать номинальному напряжению батареи: 36 В, 48 В, 52 В или 72 В. Превышение допустимого диапазона приведёт к выходу из строя силовой электроники, а занижение – к неэффективной работе мотора. Например, для мотора 48 В с батареей 52 В контроллер должен поддерживать диапазон 42–60 В, чтобы компенсировать разряд и пульсации напряжения.
Максимальный ток контроллера определяет мощность системы. Для моторов 250–500 Вт достаточно 15–20 А, для 750–1000 Вт – 25–40 А, для 1500 Вт и выше – 50–70 А. Превышение тока мотора приведёт к перегреву обмоток, а недостаточный ток контроллера ограничит крутящий момент. При выборе учитывайте пиковые нагрузки: мотор 500 Вт может кратковременно потреблять 25 А при старте или подъёме.
Тип мотора диктует протокол управления. Бесколлекторные моторы (BLDC) требуют контроллеров с поддержкой синусоидальной или трапецеидальной коммутации, а для моторов с датчиками Холла нужна совместимость с их сигналами (60° или 120° фазировка). Коллекторные моторы используют простые ШИМ-контроллеры без обратной связи. Ошибка в выборе протокола приведёт к рывкам, потере мощности или полной неработоспособности.
Контроллер должен поддерживать ток заряда батареи при рекуперативном торможении. Для литиевых батарей (Li-ion, LiFePO4) допустимый ток рекуперации не должен превышать 0,5C (например, 10 А для батареи 20 А·ч). Превышение вызовет перегрев и деградацию элементов. Убедитесь, что контроллер имеет настраиваемый лимит рекуперации или встроенную защиту от перезаряда.
Фазный ток контроллера должен быть не ниже номинального тока мотора. Для мотора 48 В 500 Вт с сопротивлением обмоток 0,2 Ом фазный ток составит ~20 А (P = I² × R). Контроллер с фазным током 30 А обеспечит запас по мощности, а 15 А – ограничит производительность. Проверяйте документацию мотора: некоторые модели требуют контроллеров с фазным током на 20–30% выше расчётного для стабильной работы на высоких оборотах.
Как определить нужную мощность и силу тока для контроллера
Сила тока контроллера должна соответствовать пиковым нагрузкам, а не только номинальным. Например, двигатель 500 Вт (36В) потребляет около 14А в штатном режиме, но при разгоне или подъёме ток может кратковременно вырастать до 25–30А. Контроллер на 20А справится с такими нагрузками, но при длительных пиковых значениях перегреется. Проверьте документацию к мотору: если указан пиковый ток 30А, выбирайте контроллер с запасом – 35–40А. Для систем с рекуперативным торможением добавьте 5–10А к расчётному значению.
Напряжение контроллера должно строго совпадать с напряжением аккумуляторной батареи. Использование контроллера на 48В с батареей 36В приведёт к недогрузу двигателя и потере мощности, а обратная ситуация – к перегреву и выходу из строя. Для литий-ионных батарей (Li-ion) с рабочим напряжением 43,2В (12S) подойдёт контроллер на 48В, для LiFePO4 (51,2В, 16S) – на 60В. Учитывайте, что контроллеры на 72В и выше требуют усиленной изоляции и специальных разъёмов, что увеличивает стоимость системы.
Какие типы контроллеров подходят для разных стилей езды
Для городской езды с частыми остановками и умеренными нагрузками оптимальны синусные контроллеры. Они обеспечивают плавный старт и торможение, снижают нагрев мотора при длительной работе на малых скоростях, а также продлевают срок службы аккумулятора за счёт эффективного управления током. Рекомендуемая мощность – до 500 Вт, с поддержкой рекуперативного торможения, если велосипед используется в холмистой местности. Пример: контроллеры на базе микросхем Infineon XC866 или STM32F103 с частотой ШИМ не менее 16 кГц.
Для агрессивного стиля езды (треил, даунхилл) или высоких нагрузок требуются трапецеидальные контроллеры с высоким пиковым током. Они выдерживают кратковременные перегрузки до 2–3 крат от номинала, что критично при резких ускорениях или подъёмах. Минимальные требования: ток не менее 30 А, поддержка режима Field Weakening для увеличения максимальной скорости свыше 45 км/ч, а также защита от перегрева с термодатчиком. Подходящие модели – Kelly KBS-X или Votol EM-150/200, совместимые с моторами мощностью от 1000 Вт.
- Туринг и длительные поездки: контроллеры с низким энергопотреблением и расширенным диапазоном рабочих температур (от -20°C до +60°C). Приоритет – КПД выше 90% и поддержка многоуровневых профилей мощности. Пример: Grinfineon с прошивкой Phaserunner, позволяющей настраивать кривые тока и напряжения под конкретный маршрут.
- Гоночные электровелосипеды: специализированные контроллеры с высокой частотой ШИМ (30–50 кГц) для минимизации потерь в обмотках мотора. Обязательны: режим Sensorless для работы без датчиков Холла, поддержка протоколов CAN-bus для интеграции с телеметрией, а также возможность калибровки фаз мотора. Подходящие решения – VESC (открытая прошивка) или ASI BAC4000.

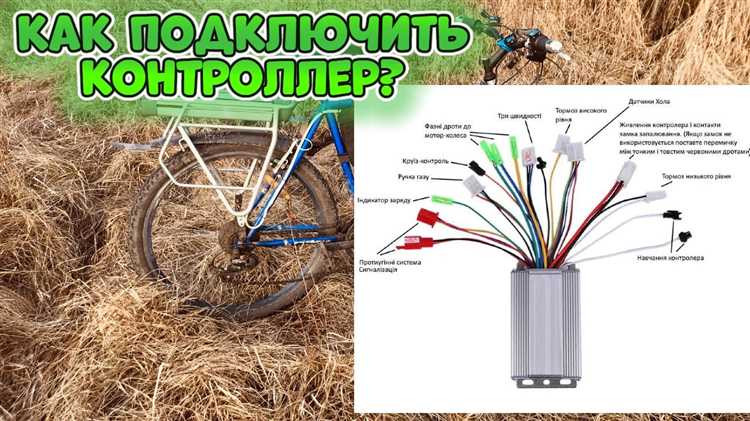

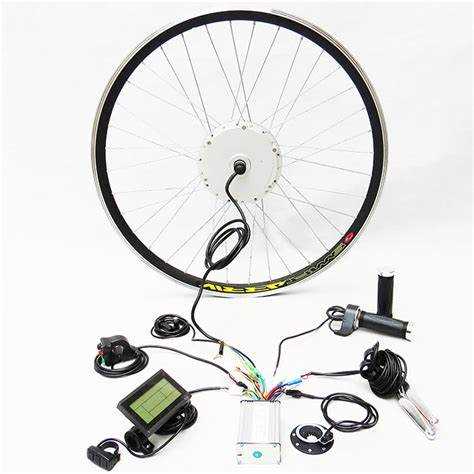

Как проверить соответствие контроллера напряжению аккумулятора
Первым шагом изучите маркировку на корпусе контроллера или в технической документации. Производители указывают диапазон рабочих напряжений, например, «36V–48V» или «48V–72V». Если аккумулятор вашего электровелосипеда выдает 52V, контроллер с диапазоном 36V–48V не подойдет – даже кратковременная работа приведет к перегреву или выходу из строя силовой части.
Проверьте номинальное напряжение аккумулятора с помощью мультиметра. Подключите щупы к клеммам батареи в режиме измерения постоянного напряжения (DC). Полностью заряженный литий-ионный аккумулятор на 48V покажет около 54,6V, а разряженный – 42V. Если контроллер рассчитан на 48V, но не имеет запаса по верхнему пределу (например, до 60V), при полной зарядке возможны сбои в работе или отключение защиты.
Обратите внимание на пиковое напряжение аккумулятора. При рекуперативном торможении или резком ускорении напряжение может кратковременно подниматься на 10–15% выше номинала. Контроллер должен выдерживать эти скачки – ищите в характеристиках параметр «максимальное входное напряжение» или «peak voltage». Для 48V-системы безопасный предел – не менее 60V, для 72V – 84V.
Сравните параметры контроллера с BMS аккумулятора. Если BMS отключает батарею при напряжении выше 58V, а контроллер рассчитан на 60V, система будет работать корректно. Но если BMS срабатывает при 56V, а контроллер требует минимум 48V, возможны ложные отключения при глубоком разряде. Уточните пороги защиты BMS и убедитесь, что они перекрывают рабочий диапазон контроллера с запасом в 2–3V.
Тестируйте контроллер под нагрузкой. Подключите его к аккумулятору через амперметр и дайте полный газ на 10–15 секунд. Если напряжение на входе контроллера падает ниже минимального порога (например, с 52V до 45V), а контроллер рассчитан на 48V–60V, система может отключаться или работать нестабильно. В таком случае требуется либо контроллер с более низким минимальным напряжением, либо аккумулятор с меньшим внутренним сопротивлением.
Используйте специализированные тестеры для контроллеров, например, Cycle Analyst или аналоги. Эти устройства отображают реальное напряжение на входе контроллера, ток потребления и температуру в реальном времени. Если при нагрузке напряжение на контроллере опускается ниже 90% от номинала аккумулятора (например, 43V для 48V-системы), это сигнал о несовместимости – либо аккумулятор изношен, либо контроллер слишком требователен к стабильности питания.
Какие функции контроллера влияют на безопасность и долговечность системы
Контроллер электровелосипеда – не просто посредник между аккумулятором и мотором, а ключевой элемент, определяющий устойчивость к перегрузкам и аварийным ситуациям. Первостепенное значение имеет защита от короткого замыкания (КЗ) и перегрева. Современные модели оснащаются термодатчиками с порогом срабатывания от 80°C до 120°C, автоматически снижая мощность или отключая питание при превышении допустимых значений. Например, контроллеры с функцией thermal rollback плавно ограничивают ток при нагреве выше 90°C, предотвращая деградацию MOSFET-транзисторов, которые выходят из строя при длительном воздействии температур свыше 150°C.
Защита от перенапряжения и пониженного напряжения (OVP/UVP) критически важна для сохранности аккумулятора и мотора. Контроллеры с диапазоном рабочего напряжения 36–72 В должны иметь гистерезис не менее 2 В для предотвращения ложных срабатываний. Так, при падении напряжения ниже 30 В для 36-вольтовой системы контроллер обязан отключать нагрузку, чтобы избежать глубокого разряда литий-ионных батарей, который сокращает их ресурс на 30–50%. Аналогично, превышение 58,8 В для 48-вольтовой системы должно блокироваться, иначе возможен пробой изоляции обмоток мотора.
- Токовая защита (OCP) – ограничивает максимальный ток, предотвращая перегрузку мотора и проводки. Для моторов мощностью 250–500 Вт оптимальный предел – 15–25 А, для 1000 Вт – до 35 А. Превышение этих значений на 20% приводит к ускоренному износу щеток коллекторных моторов или перегреву бесщеточных (BLDC), где КПД падает на 10–15% при токе выше номинального.
- Защита от обратной полярности – исключает повреждение контроллера при неправильном подключении аккумулятора. Встроенные диоды Шоттки или MOSFET-ключи с низким сопротивлением (менее 5 мОм) минимизируют потери мощности и риск возгорания.
- Регенеративное торможение с ограничением – должно иметь настраиваемый предел тока рекуперации (обычно 5–15 А), чтобы избежать перезаряда батареи и перегрева мотора. Без этого функция приводит к скачкам напряжения до 60 В в 48-вольтовой системе, что опасно для контроллеров без OVP.
Надежность контроллера зависит от качества компонентов и схемотехники. MOSFET-транзисторы с низким сопротивлением в открытом состоянии (RDS(on) < 3 мОм) и высоким пределом тока (не менее 100 А) выдерживают кратковременные перегрузки до 200% от номинала. Конденсаторы входного фильтра должны быть танталовыми или керамическими с низким ESR (менее 10 мОм), иначе пульсации напряжения ускоряют деградацию аккумулятора. Контроллеры с гальванической развязкой между силовыми и управляющими цепями (например, через оптопары) защищают микроконтроллер от помех, вызванных коммутацией мотора, что снижает риск сбоев на 40%.
Программные алгоритмы также влияют на долговечность. Контроллеры с адаптивным управлением током (current control loop) поддерживают стабильную мощность независимо от нагрузки, предотвращая рывки и проскальзывание колеса. Функция soft start плавно увеличивает ток в течение 0,5–2 секунд, снижая механические нагрузки на цепь и звездочки. Для бесщеточных моторов критически важна точность фазового управления: погрешность в 5 электрических градусов приводит к падению КПД на 8% и росту температуры обмоток на 15°C. Контроллеры с датчиками Холла и алгоритмом sensorless FOC (Field-Oriented Control) обеспечивают оптимальное распределение тока по фазам, продлевая срок службы мотора на 20–30%.
