Иммобилайзер на Ford Transit – штатная система безопасности, блокирующая запуск двигателя при попытке несанкционированного доступа. Если на приборной панели загорелся значок ключа или надпись «Immobilizer Active», а стартер не реагирует на поворот ключа, проблема требует немедленного решения. Чаще всего сбой возникает из-за разряда батарейки в ключе, повреждения чипа транспондера или программного конфликта в блоке управления.
Первое действие – проверка элемента питания в ключе. В моделях Transit 2014–2020 гг. используется батарейка типа CR2032, срок службы которой составляет 2–3 года. Если замена не помогла, попробуйте второй ключ (если он есть). Если двигатель запустился, проблема в первом ключе – возможно, поврежден чип или антенна приемника сигнала. В противном случае неисправность кроется в самом иммобилайзере или его проводке.
Для диагностики системы потребуется сканер с поддержкой протокола Ford ISO 9141-2 или CAN. Подключите его к разъему OBD-II (расположен под рулевой колонкой) и считайте коды ошибок. Наиболее распространенные: P1260 (блокировка двигателя иммобилайзером), B1600 (ошибка связи с ключом) или B1601 (неверный код транспондера). Если сканера нет, попробуйте сбросить систему: отключите аккумулятор на 10–15 минут, затем подключите обратно и попытайтесь завести автомобиль.
Если программный сброс не помог, проверьте проводку между блоком иммобилайзера (расположен за приборной панелью со стороны водителя) и антенной приемника (около замка зажигания). Окисленные контакты или обрыв провода – частая причина сбоев. В крайнем случае потребуется перепрограммирование ключей или замена блока иммобилайзера. Для этого обратитесь к официальному дилеру или специалисту с оборудованием Ford IDS или Forscan.

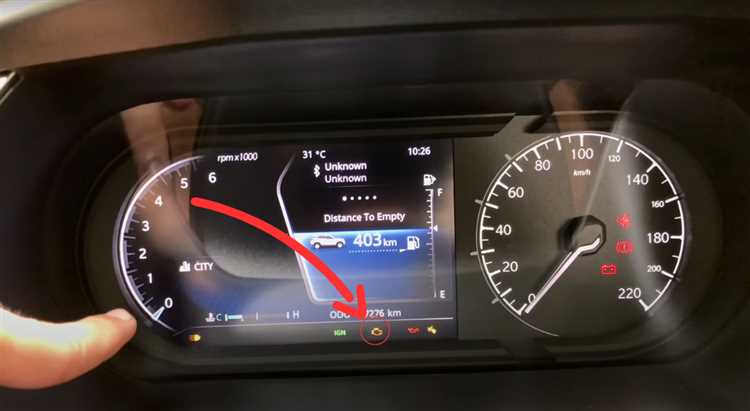

Как распознать срабатывание иммобилайзера на Форд Транзит
Дополнительные симптомы: стартер крутит, но мотор не схватывает (нет вспышек в цилиндрах), либо двигатель запускается на 1–2 секунды и глохнет. На дизельных версиях (2.2 TDCi, 2.4 TDCi) при этом может срабатывать реле топливного насоса – слышен характерный щелчок, но насос не включается. Если после поворота ключа не слышно работы топливного насоса (обычно 2–3 секунды накачки), а на панели нет ошибок по электрике, иммобилайзер блокирует цепь управления насосом. Для точной диагностики подключите сканер (например, FORScan или ELM327) – в разделе «PATS» (Passive Anti-Theft System) появятся коды неисправностей P1260 (неверный ключ) или B1601 (ошибка связи с иммобилайзером).
Какие инструменты понадобятся для диагностики иммобилайзера
Для диагностики иммобилайзера на Ford Transit (особенно моделей 2006–2014 гг. с системой PATS) потребуется сканер с поддержкой протокола Ford ISO 9141-2 или CAN. Оптимальный выбор – Ford VCM II (оригинальный или клон с чипом STN1110) или Launch X431 с модулем Ford. Эти устройства считывают ошибки модуля PATS (например, B1681 – «Недействительный ключ» или B1601 – «Ошибка связи с иммобилайзером»), позволяют программировать новые ключи и сбрасывать адаптации. Альтернатива – ELM327 с ПО FORScan (версия 2.4.х и выше), но его функционал ограничен чтением кодов и базовой диагностикой без возможности перепрограммирования.
Дополнительно понадобятся: мультиметр (для проверки напряжения на контактах разъема OBD-II – пин 16 (12В), пин 4 (масса), пин 7 (K-линия)), адаптер для считывания EEPROM (если требуется работа с микросхемой 93C46/93C56 в блоке PATS) и программатор ключей (например, Tango или VVDI Key Tool) для генерации чипов ID46 или ID48. При отсутствии доступа к оригинальному ключу пригодится осциллограф для анализа сигналов антенны иммобилайзера (частота 125 кГц).
Пошаговая инструкция по обнулению иммобилайзера через ключ зажигания
Вставьте ключ в замок зажигания и поверните его в положение «II» (включено, но двигатель не запущен). Удерживайте ключ в этом положении ровно 10 секунд – на приборной панели должен замигать индикатор иммобилайзера (обычно красный или оранжевый символ автомобиля с ключом). Если мигание не началось, повторите попытку, строго соблюдая временной интервал. После этого поверните ключ в положение «0» (выключено) и извлеките его. Процедура активирует режим программирования, но для завершения потребуется синхронизация с блоком управления.
В течение 10 секунд после извлечения ключа вставьте его обратно и поверните в положение «II» на 3 секунды, затем верните в «0». Повторите этот цикл (включение на 3 секунды – выключение) ещё дважды. На четвёртый раз оставьте ключ в положении «II» до тех пор, пока индикатор иммобилайзера не перестанет мигать и не загорится постоянно – это сигнал об успешном обнулении. Если индикатор продолжает мигать или загорается сообщение об ошибке, отключите аккумулятор на 5 минут и начните процедуру заново. Для моделей Transit 2014 года и новее может потребоваться диагностический сканер для сброса ошибок после обнуления.
Как использовать диагностический сканер для сброса ошибок иммобилайзера
Для диагностики и сброса ошибок иммобилайзера на Ford Transit подходят сканеры с поддержкой протокола Ford ISO 9141-2 или CAN (для моделей после 2006 года). Наиболее эффективны устройства с ПО Ford IDS или Forscan – они обеспечивают доступ к модулю PATS (Passive Anti-Theft System). Перед подключением убедитесь, что сканер совместим с вашей версией прошивки: например, для Transit 2014–2020 гг. требуется Forscan версии 2.4.5 и выше с адаптером ELM327 v1.5 или OBDLink EX.
Подключите сканер к диагностическому разъему OBD-II, расположенному под рулевой колонкой слева. Включите зажигание в положение II (без запуска двигателя). В меню сканера выберите «Модули» → «PATS». Если используется Forscan, активируйте режим «Заводской доступ» (требуется лицензионный ключ). В Ford IDS перейдите в «Диагностика» → «Иммобилайзер». Ошибки отображаются в формате Pxxxx (например, P1260 – «Иммобилайзер активирован»).
Для сброса ошибок выполните следующие шаги:
- В меню PATS выберите «Стереть коды неисправностей».
- Подтвердите действие – сканер отправит команду на сброс через шину CAN.
- Если ошибка не исчезает, перейдите в «Программирование ключей» и выполните процедуру «Синхронизация транспондера» (требуется рабочий ключ).
- Для моделей до 2010 года может потребоваться ручной ввод PIN-кода (4–8 цифр) – его можно получить через дилерский центр или специализированные сервисы.
После сброса выключите зажигание на 30 секунд и повторите диагностику.
Если сканер не распознает модуль PATS, проверьте целостность проводки между разъемом OBD-II и блоком управления. На Ford Transit 2006–2014 гг. часты обрывы в жгуте проводов у разъема C135 (контакты 3 и 11 – CAN-H и CAN-L). При отсутствии связи попробуйте подключиться напрямую к блоку PATS через диагностический разъем DLC3 (расположен под капотом, рядом с аккумулятором). В крайнем случае используйте адаптер J2534 для прямого программирования через ноутбук.
После успешного сброса ошибок протестируйте систему: попробуйте запустить двигатель с обоими ключами. Если иммобилайзер снова активируется, проблема может быть в неисправном транспондере или блоке PATS. В таких случаях требуется замена чипа в ключе (стоимость – от 1500 руб.) или перепрошивка блока (только у официального дилера). Не используйте сканеры без поддержки PATS – они не смогут корректно сбросить ошибки и могут повредить прошивку.
Что делать, если штатный ключ не распознаётся системой
Первым шагом проверьте состояние батарейки в ключе. На Форд Транзит с иммобилайзером PATS (Passive Anti-Theft System) используется чип, работающий от элемента CR2032. Замените батарейку, даже если кажется, что она ещё рабочая – слабый сигнал может не считываться антенной иммобилайзера, расположенной вокруг замка зажигания. После замены поднесите ключ к замку на расстояние не более 5 см и попробуйте завести автомобиль.
Если замена батарейки не помогла, осмотрите ключ на предмет механических повреждений. Трещины на корпусе, окисление контактов чипа или деформация жала могут нарушить связь с системой. Особое внимание уделите чипу транспондера – он должен быть целым и не смещённым внутри ключа. При обнаружении повреждений потребуется перепрограммирование или замена ключа у официального дилера.
Попробуйте использовать второй штатный ключ, если он есть. Если второй ключ работает, проблема локализована в первом. Если оба не распознаются, неисправность может крыться в антенне иммобилайзера, блоке PATS или проводке. В этом случае диагностика сканером ELM327 с адаптером FORScan или дилерским оборудованием поможет выявить ошибки, например, B1601 (неисправность антенны) или B1681 (отсутствие связи с ключом).
Сбросьте систему иммобилайзера, отключив аккумулятор на 10–15 минут. После подключения включите зажигание на 30 секунд без попытки запуска двигателя – это перезагрузит блок PATS. Если ключ ранее работал, но внезапно перестал, такой сброс иногда восстанавливает связь. Учтите, что на некоторых моделях Транзит (особенно до 2014 года) после сброса может потребоваться повторная синхронизация ключей.
Проверьте разъём антенны иммобилайзера, расположенный под рулевой колонкой. Отсоедините фишку, осмотрите контакты на наличие коррозии или окисления. Протрите их спиртом и убедитесь, что разъём плотно вставлен. На моделях с 2015 года антенна интегрирована в замок зажигания, и её замена требует демонтажа всего узла. Если контакты в порядке, но ключ не распознаётся, антенна может быть неисправна.
При отсутствии реакции системы попробуйте процедуру аварийного запуска. На Форд Транзит с PATS третьего поколения (2014+) введите код разблокировки, если он был заранее запрограммирован. Для этого включите зажигание, дождитесь появления индикатора иммобилайзера на панели, затем введите код с помощью кнопок на руле или подрулевых переключателей. Если код неизвестен, его можно получить у дилера по VIN автомобиля.
Если все предыдущие шаги не дали результата, обратитесь к специалисту для перепрограммирования ключа. Для этого потребуется два рабочих ключа (или один, если доступен мастер-ключ). Процедура включает последовательное включение зажигания каждым ключом в течение 5 секунд с интервалом не более 10 секунд. На моделях с PATS второго поколения (2006–2014) алгоритм может отличаться – уточняйте по сервисной документации.
В крайнем случае замените блок PATS или антенну иммобилайзера. На Форд Транзит блок расположен под приборной панелью со стороны водителя, за пластиковой накладкой. При замене потребуется перепрограммирование всех ключей и привязка нового блока к ЭБУ двигателя. Учтите, что самостоятельная замена без диагностического оборудования может привести к полной блокировке системы.
Как временно отключить иммобилайзер для запуска двигателя в экстренной ситуации
На Форд Транзит с системой PATS (Passive Anti-Theft System) иммобилайзер блокирует запуск двигателя при неисправности чипа ключа, сбое в ЭБУ или повреждении проводки. В критической ситуации – например, при поломке ключа или разряженном аккумуляторе брелока – можно применить временные меры, но они не решают проблему полностью и требуют последующей диагностики.
Первый способ – использование запасного ключа с исправным чипом. Если основной ключ не распознаётся, попробуйте второй ключ из комплекта. Убедитесь, что он не повреждён и находится в зоне действия антенны иммобилайзера (обычно в районе замка зажигания). Если запасной ключ отсутствует, проверьте контакты в замке зажигания: окисление или ослабление проводов может нарушать связь с чипом.
- Отключите аккумулятор на 10–15 минут – иногда это сбрасывает ошибку иммобилайзера, особенно если сбой вызван программным глюком.
- Попробуйте запустить двигатель с помощью диагностического сканера (например, Ford VCM II или Launch X431), подключив его к OBD-II и выбрав опцию «Обход иммобилайзера» в меню.
- Если есть доступ к запасному брелоку, но он не работает, замените батарейку (обычно CR2032) – разряд элемента питания часто вызывает ложные срабатывания.
На автомобилях с 2015 года и новее (Транзит Custom, Connect) обход иммобилайзера сложнее из-за интеграции с CAN-шиной. В экстренных случаях можно использовать эмулятор чипа (например, RFID-эмулятор для PATS-3), подключив его к антенне иммобилайзера. Однако это требует знаний в электронике и может привести к блокировке ЭБУ при неправильных действиях. После временного запуска обязательно обратитесь в сервис для перепрограммирования ключей и проверки системы.
Когда необходимо обращаться к официальному дилеру или автоэлектрику
Обращение к специалисту необходимо, если после замены батарейки в ключе или аккумулятора автомобиля иммобилайзер не распознает метку, а индикатор на приборной панели мигает с частотой 1 раз в секунду. Это указывает на рассинхронизацию между ключом и блоком управления двигателем (PCM). Автоэлектрик с помощью осциллографа проверит сигнал транспондера на частоте 125 кГц и при необходимости перезапишет данные в PATS. Без специального оборудования восстановить связь невозможно – попытки «обнулить» систему через отключение аккумулятора на Форд Транзит 2014–2022 годов выпуска приведут к дополнительным ошибкам в CAN-шине.
- После ДТП или механического повреждения блока управления двигателем (PCM), расположенного за бардачком на моделях 2015–2019 годов, иммобилайзер может активироваться из-за нарушения целостности проводки или окисления контактов разъема C175. В этом случае требуется проверка сопротивления цепей питания (контакты 1–2, 30–31) и заземления (контакт 17) мультиметром. Если значения выходят за пределы 0,2–0,5 Ом, необходима замена жгута или пайка поврежденных участков.
- При появлении ошибки U0100 («Потеря связи с PCM») или U0140 («Потеря связи с BCM») на автомобилях с системой Start-Stop (2018–2023 гг.) проблема может быть в неисправности модуля BCM, который управляет иммобилайзером. Официальный дилер проведет обновление прошивки BCM до последней версии (например, для Transit Custom 2020 года – версия 1.12.04) и выполнит процедуру «PATS Learn» для синхронизации всех компонентов.
Если после установки неоригинального ГБО или сигнализации иммобилайзер начал срабатывать хаотично, а диагностика показывает ошибки P1612 («Неправильный код иммобилайзера») или B1601 («Ошибка связи с транспондером»), причина – вмешательство в CAN-шину. Автоэлектрик должен проверить наличие паразитных нагрузок на линиях CAN-H (оранжевый провод) и CAN-L (оранжево-черный провод) с помощью анализатора CAN-шины. Часто проблема решается отключением сторонних устройств или установкой фильтра CAN-шины, но в некоторых случаях требуется перепрошивка PCM с отключением иммобилайзера (только для автомобилей старше 10 лет).
На Форд Транзит 2020 года и новее с системой Keyless Entry обращение к дилеру обязательно, если после замены батарейки в брелоке или метке автомобиль не реагирует на бесконтактный доступ, а на экране появляется сообщение «Key Not Detected». В этих моделях используется двухчастотная система (125 кГц для транспондера и 433 МГц для дистанционного управления), и сбой может быть вызван повреждением антенны в дверной ручке или неисправностью модуля RFA (Remote Function Actuator). Дилер проведет калибровку антенн с помощью IDS и при необходимости заменит RFA (артикул 1809256), так как самостоятельная замена антенн не даст результата без перепрограммирования.
Если иммобилайзер активируется после мойки двигателя или попадания влаги в салон, а диагностика показывает ошибки B10D5 («Неисправность цепи антенны иммобилайзера») или B10D6 («Короткое замыкание в цепи антенны»), необходимо немедленно обратиться к автоэлектрику. Влага вызывает окисление контактов антенны, расположенной в замке зажигания (модели до 2017 года) или в центральной консоли (модели с 2018 года). Специалист разберет узел, очистит контакты спиртом и нанесет диэлектрическую смазку, а также проверит сопротивление антенны – оно должно быть в пределах 5–15 Ом. При обрыве цепи потребуется замена антенного модуля (артикул 1797510 для Transit 2016 года).
