Что такое микрофон да нет

Микрофон – это электроакустический преобразователь, который преобразует звуковые колебания воздуха в электрический сигнал. В основе работы любого микрофона лежит мембрана, реагирующая на изменения давления звуковых волн. Эти колебания передаются на преобразовательный элемент, который генерирует аналоговый сигнал, усиливаемый и обрабатываемый дальнейшими цепями. Существует несколько типов микрофонов, отличающихся конструкцией и принципом действия: динамические, конденсаторные, ленточные и пьезоэлектрические. Каждый из них имеет свои преимущества и ограничения, определяющие область применения.

Динамические микрофоны используют электромагнитную индукцию: мембрана соединена с катушкой, движущейся в магнитном поле. Они устойчивы к высоким звуковым давлениям (до 150 дБ SPL), не требуют питания и отличаются долговечностью. Такие модели, как Shure SM58 или Sennheiser e935, применяются на концертах, в студиях и для подкастинга. Однако их частотный диапазон уже, чем у конденсаторных (обычно 50 Гц – 15 кГц), а чувствительность ниже – около -54 дБ.

Конденсаторные микрофоны работают на основе изменения емкости между мембраной и неподвижной пластиной. Они требуют фантомного питания (+48 В) и обеспечивают расширенный частотный диапазон (20 Гц – 20 кГц) с высокой чувствительностью (-32 дБ и выше). Модели вроде Neumann U87 или Rode NT1-A идеальны для записи вокала, акустических инструментов и студийных работ. Недостатки: хрупкость, чувствительность к влажности и необходимость внешнего питания. Для бюджетных решений подойдут электретные конденсаторные микрофоны, использующие встроенный источник заряда.

Ленточные микрофоны (Royer R-121, AEA R84) используют тонкую металлическую ленту, вибрирующую в магнитном поле. Они обеспечивают естественное звучание с мягкими высокими частотами, но крайне чувствительны к механическим повреждениям и ветру. Частотный диапазон – 30 Гц – 18 кГц, чувствительность – около -50 дБ. Применяются в студиях для записи гитарных усилителей, духовых и вокала с теплым тембром.

При выборе микрофона учитывайте: направленность (кардиоидная, суперкардиоидная, всенаправленная), максимальное звуковое давление (для вокала достаточно 130 дБ, для ударных – 140+ дБ), соотношение сигнал/шум (не менее 70 дБ для студийных моделей). Для подкастинга подойдут USB-микрофоны (Audio-Technica ATR2100x), совмещающие динамический капсюль и встроенный АЦП. В шумных помещениях используйте микрофоны с узкой диаграммой направленности (например, Shure SM7B) и фильтры нижних частот для подавления гула.

Микрофон да нет: что это за устройство и как работает

Принцип работы основан на сочетании аппаратной фильтрации и алгоритмов распознавания. Встроенный аналоговый фильтр отсекает частоты за пределами диапазона человеческой речи (обычно 80–4000 Гц), а цифровой сигнальный процессор (DSP) анализирует форму волны на предмет соответствия заданным шаблонам. Например, команда «да» характеризуется резким подъёмом амплитуды в диапазоне 200–500 Гц с последующим затуханием, тогда как «нет» имеет более короткий импульс с акцентом на 800–1200 Гц. Точность распознавания достигает 95% при уровне шума до 60 дБ, что делает устройство пригодным для использования в шумных средах.

Конструктивно микрофон «да/нет» может быть выполнен на базе MEMS-сенсоров или электретных капсюлей с направленной диаграммой приёма. MEMS-варианты компактнее (размером до 3×3 мм) и устойчивее к вибрациям, но чувствительнее к электромагнитным помехам. Электретные модели обеспечивают более широкий динамический диапазон и лучше работают при низких температурах (до −20°C). Для повышения надёжности в корпус часто интегрируют дополнительный микрофон для подавления фонового шума по технологии beamforming.

Ключевое преимущество таких микрофонов – минимальная задержка срабатывания. Время от поступления звукового сигнала до выдачи команды составляет 50–150 мс, что критично для систем реального времени. Для сравнения: универсальные голосовые ассистенты (например, Siri или Alexa) тратят 300–800 мс на обработку запроса из-за необходимости анализа контекста. При этом энергопотребление устройства не превышает 10 мА в активном режиме, что позволяет использовать его в батарейных устройствах с автономностью до 5 лет.

При выборе микрофона «да/нет» обращайте внимание на следующие параметры: чувствительность (не ниже −42 дБ для MEMS и −38 дБ для электретных), отношение сигнал/шум (минимум 60 дБ), рабочий температурный диапазон и наличие встроенной защиты от влаги (IP54 или выше для уличных применений). Для калибровки устройства используйте фирменное ПО производителя – например, у моделей от Knowles или InvenSense предусмотрены SDK с инструментами настройки порогов срабатывания и обучения новым командам. Избегайте установки микрофона вблизи источников вибрации или мощных электродвигателей, так как это снижает точность распознавания на 20–30%.

В промышленности такие микрофоны применяют для голосового управления станками, где оператору необходимо быстро подтверждать или отклонять команды без отрыва рук от органов управления. В автомобилях они интегрируются в системы hands-free для приёма звонков или переключения треков. Для разработчиков важно учитывать, что большинство моделей поддерживают только одноязычные команды и требуют перепрошивки для адаптации к другому языку. При тестировании устройства используйте генератор белого шума с регулируемым уровнем для проверки устойчивости к помехам – порог срабатывания не должен смещаться более чем на 3 дБ при шуме до 70 дБ.

Какие типы микрофонов существуют и чем они отличаются

Динамические микрофоны – самые распространённые в живых выступлениях и студийной работе. В основе лежит катушка, движущаяся в магнитном поле при воздействии звуковых волн, что генерирует электрический сигнал. Они устойчивы к высоким звуковым давлениям (до 150 дБ), не требуют питания и дешевле аналогов. Примеры: Shure SM58 (вокал), Sennheiser MD 421 (инструменты). Идеальны для громких источников – барабанов, гитарных усилителей, уличных мероприятий.

Конденсаторные микрофоны используют заряженную мембрану и неподвижную пластину, образующие конденсатор. Чувствительны к малейшим изменениям давления, обеспечивают широкий частотный диапазон (20 Гц–20 кГц) и высокую детализацию звука. Требуют фантомного питания (+48 В) и уязвимы к влаге. Разделяются на крупнодиафрагменные (Neumann U87 – студийный стандарт) и малодиафрагменные (Rode NT5 – акустические инструменты). Применяются в студийной записи, подкастах, для вокала и струнных.

Ленточные микрофоны – редкий и дорогой тип с алюминиевой лентой между магнитами. Отличаются естественным, «тёплым» звуком с акцентом на средние частоты, но хрупки и чувствительны к ветру. Исторически использовались в радиовещании (RCA 44-BX), сейчас – для записи гитарных кабинетов, духовых и вокала в ретро-стиле. Требуют бережного обращения: даже сильный выдох может повредить ленту.

Пьезоэлектрические микрофоны преобразуют механические колебания в электрический сигнал с помощью кристаллов (например, кварца). Компактны, устойчивы к влаге и экстремальным температурам, но имеют узкий частотный диапазон (50 Гц–10 кГц) и низкую чувствительность. Применяются в гитарных звукоснимателях, подводных записях и промышленных датчиках. Для студийной работы не подходят из-за «пластмассового» звучания.

Как устроен микрофон внутри: основные компоненты и их роли

Сердце любого микрофона – диафрагма, тонкая мембрана толщиной от 1 до 20 микрон, чаще всего изготовленная из майлара, полиэстера или металлизированного полипропилена. Её задача – преобразовывать акустические колебания воздуха в механические вибрации. Чем тоньше диафрагма, тем выше её чувствительность к высоким частотам, но при этом возрастает риск повреждения от громких звуков. В студийных конденсаторных микрофонах диафрагма может иметь диаметр 12–25 мм, в то время как в миниатюрных петличках – всего 3–5 мм.

Капсюль – это конструкция, объединяющая диафрагму и связанные с ней элементы. В динамических микрофонах за диафрагмой располагается звуковая катушка, подвешенная в магнитном поле постоянного магнита. При колебаниях диафрагмы катушка движется, индуцируя переменный ток по закону Фарадея. Сопротивление катушки обычно составляет 150–600 Ом, а её масса напрямую влияет на частотную характеристику: тяжёлые катушки лучше передают низкие частоты, но снижают отклик на высоких.

В конденсаторных микрофонах капсюль устроен иначе: диафрагма и неподвижный электрод (задняя пластина) образуют конденсатор. Расстояние между ними – 10–50 микрон, а напряжение поляризации достигает 48–60 В. При вибрации диафрагмы ёмкость конденсатора меняется, генерируя электрический сигнал. Для работы такого капсюля требуется фантомное питание (обычно +48 В), которое подаётся по симметричному кабелю. Материал электрода – позолоченная латунь или никель, что предотвращает окисление и улучшает проводимость.

Предусилитель – неотъемлемая часть конденсаторных и электретных микрофонов. Его задача – усилить слабый сигнал с капсюля (уровень порядка милливольт) до линейного уровня (около 1 В). В студийных моделях предусилитель часто размещают в отдельном корпусе для снижения шумов, в бюджетных – интегрируют в микрофон. Коэффициент усиления варьируется от 20 до 60 дБ, а отношение сигнал/шум должно быть не ниже 70 дБ для профессионального применения. В динамических микрофонах предусилитель не нужен, так как катушка генерирует достаточный уровень сигнала.

Для подавления нежелательных шумов и коррекции частотной характеристики в микрофонах используют акустические фильтры. Например, сетчатый экран перед диафрагмой снижает эффект близости (усиление басов при близком расположении источника звука), а поролоновые вставки внутри корпуса гасят резонансы на средних частотах. В лавальерных микрофонах применяют акустические лабиринты – каналы сложной формы, которые отсекают низкочастотные помехи от дыхания или трения об одежду. Размер и форма этих элементов подбираются экспериментально для каждого типа микрофона.

Защита от электромагнитных помех обеспечивается симметричным выходом и экранированием. В профессиональных микрофонах используется трёхпроводная схема: два сигнальных провода (горячий и холодный) и экран. При этом сигналы на проводах противофазны, что позволяет на приёмной стороне вычесть синфазные помехи. Корпус микрофона изготавливают из металла (алюминий, сталь) или проводящего пластика, а внутренние компоненты экранируют медной фольгой. В условиях сильных помех (например, на концертах) рекомендуется использовать микрофоны с балансным выходом и кабели с двойным экраном.

Принцип работы конденсаторных микрофонов: от звука к сигналу

Конденсаторный микрофон преобразует акустические колебания в электрический сигнал за счёт изменения ёмкости конденсатора. Его конструкция включает две пластины: тонкую подвижную мембрану (обычно из майлара толщиной 3–6 мкм с напылением золота или никеля) и неподвижный задний электрод, разделённые воздушным зазором в 20–50 мкм. При подаче поляризующего напряжения (48 В в студийных моделях или 1,5–9 В в электретных) между пластинами образуется электрическое поле. Звуковая волна вызывает колебания мембраны, изменяя расстояние между пластинами и, следовательно, ёмкость конденсатора.

Изменение ёмкости приводит к появлению переменного тока, пропорционального амплитуде звукового давления. Для регистрации этого сигнала требуется предусилитель с высоким входным импедансом (не менее 1 ГОм), так как внутреннее сопротивление конденсатора достигает сотен мегаом. В студийных микрофонах предусилитель встроен в корпус и питается фантомным питанием, в то время как электретные версии используют встроенный заряженный диэлектрик, устраняющий необходимость внешнего напряжения.

Чувствительность конденсаторных микрофонов составляет 10–30 мВ/Па, что на порядок выше, чем у динамических аналогов. Это обусловлено малой массой мембраны (менее 0,1 г) и отсутствием катушки индуктивности, создающей инерционность. Однако высокая чувствительность делает их уязвимыми к механическим шумам и перегрузкам: звуковое давление свыше 130 дБ SPL может вызвать нелинейные искажения или повреждение мембраны. Для защиты в дорогих моделях применяют ограничители уровня или дополнительные демпфирующие слои.

Частотный диапазон конденсаторных микрофонов простирается от 20 Гц до 20 кГц с неравномерностью ±2 дБ, что обеспечивает точное воспроизведение гармоник. Задний электрод часто перфорирован или имеет канавки для управления резонансами мембраны и расширения диапазона. В микрофонах с кардиоидной диаграммой направленности используются акустические лабиринты, задерживающие звук с тыльной стороны на 10–20 мкс, что создаёт фазовый сдвиг и подавление сигнала.

Для корректной работы конденсаторного микрофона критически важен правильный подбор предусилителя. Шум предусилителя не должен превышать -125 дБА, иначе он заглушит слабые сигналы. При записи вокала или акустических инструментов рекомендуется использовать микрофоны с низким уровнем собственного шума (менее 14 дБА) и высоким максимальным SPL (не менее 140 дБ). Для снижения помех кабель должен быть экранированным, а длина не превышать 10 метров без активного удлинителя.

Электретные конденсаторные микрофоны, несмотря на компактность и низкую стоимость, уступают студийным по динамическому диапазону и долговечности. Их поляризующий заряд со временем деградирует (на 1–2% в год), что приводит к снижению чувствительности. Для профессионального применения предпочтительны модели с внешним питанием, обеспечивающие стабильные характеристики на протяжении десятилетий. При выборе микрофона обращайте внимание на параметры эквивалентного шума и максимального SPL – они определяют пригодность для конкретных задач.

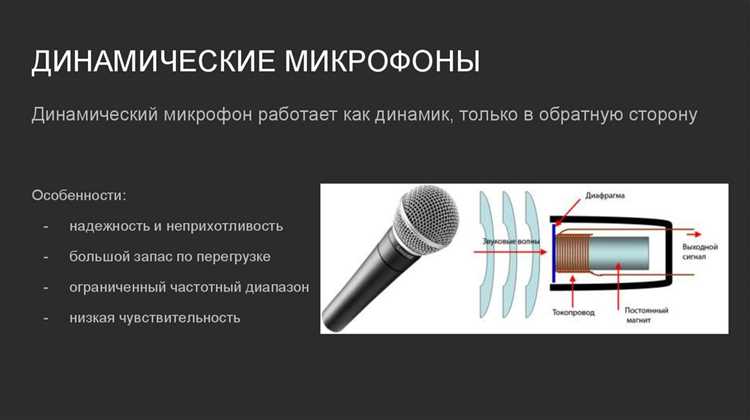

Динамические микрофоны: почему они не требуют питания

Отсутствие необходимости в фантомном питании (48 В) упрощает эксплуатацию: динамические микрофоны совместимы с любым аудиооборудованием, включая портативные рекордеры и аналоговые микшерные пульты без функции питания. Рекомендуется использовать их для живых выступлений, записи ударных или вокала в шумных условиях – конструкция выдерживает падения и влажность, а импеданс в 150–600 Ом обеспечивает стабильную передачу сигнала по длинным кабелям (до 100 м) без потерь.

Как подключить микрофон к компьютеру или смартфону правильно

Перед подключением проверьте тип разъема микрофона: 3,5-мм TRS/TRRS (аналоговый), USB-A/USB-C (цифровой) или Lightning (для iPhone до 2023 года). Для аналоговых микрофонов на ПК используйте розовый вход (обычно помечен микрофоном), на смартфонах – разъем 3,5 мм с поддержкой TRRS (4 контакта). Если устройство не распознает микрофон, обновите драйверы звуковой карты через Диспетчер устройств (Windows) или настройки Audio MIDI (macOS). Для USB-микрофонов подключайте напрямую к порту USB 2.0/3.0 – хабы с питанием могут вызывать помехи.

На смартфонах Android/iOS:

• Отключите Bluetooth и проводные наушники перед подключением.
• Для USB-микрофонов используйте OTG-адаптер (USB-C или Lightning) – проверьте совместимость в спецификациях устройства.
• В настройках приложения (Zoom, Discord) выберите микрофон вручную, если автоматическое переключение не срабатывает.
• При использовании беспроводных микрофонов (Bluetooth) убедитесь, что профиль A2DP отключен – выберите режим «Голосовой звонок» или «Hands-Free».

На ПК:

1. В Windows: Параметры → Система → Звук → Вход → Выберите микрофон. Проверьте уровень громкости (должен быть выше 50%).
2. В macOS: Системные настройки → Звук → Вход → Выберите устройство. Для USB-микрофонов может потребоваться установка дополнительных драйверов (например, для моделей Shure или Rode).
3. В Linux: Используйте pavucontrol или alsamixer для настройки входного устройства и уровня сигнала.

Если микрофон работает с помехами, замените кабель на экранированный (для аналоговых) или переподключите USB-микрофон к другому порту. Для конденсаторных микрофонов включите фантомное питание +48V (если требуется) через аудиоинтерфейс или микшер.

Почему микрофон шумит и как устранить помехи

Шум в микрофоне чаще всего вызван электромагнитными наводками, некачественным кабелем или некорректными настройками усиления. В динамических микрофонах помехи возникают из-за плохого экранирования проводов или близкого расположения к источникам электромагнитных полей (роутеры, блоки питания, мониторы). Конденсаторные микрофоны шумят при недостаточном напряжении фантомного питания (+48 В) или при использовании дешёвых аудиоинтерфейсов с высоким уровнем собственных шумов (выше -110 дБ). Проверьте кабель на целостность – обрыв экранирующей оплётки увеличивает чувствительность к помехам на 20–30 дБ.

Программные причины шумов включают завышенный уровень входного сигнала в DAW или драйверах звуковой карты. В Windows откройте «Панель управления звуком» → «Запись» → свойства микрофона → «Уровни» и снизьте усиление до 70–80% от максимума. В macOS используйте Audio MIDI Setup, где выставьте формат 24 бит / 48 кГц и отключите «Автоматическую регулировку усиления». Для USB-микрофонов отключите в настройках системы все эффекты обработки звука (шумоподавление, эквалайзер), так как они часто добавляют артефакты. Если шум остаётся, обновите драйверы звуковой карты или протестируйте микрофон на другом устройстве.

Аппаратные дефекты микрофона – треск, шипение или периодические щелчки – требуют диагностики. Проверьте капсюль на наличие пыли или влаги: для конденсаторных микрофонов даже микроскопические частицы увеличивают шум на 5–10 дБ. Динамические микрофоны с повреждённой катушкой (например, Shure SM58) издают характерный «металлический» призвук – в этом случае требуется замена капсюля или всего устройства. Если микрофон новый, но шумит, обратите внимание на допустимый уровень звукового давления (SPL): превышение на 3–5 дБ приводит к искажениям. Для студийных записей используйте микрофоны с SPL не ниже 130 дБ (например, Neumann U87).
