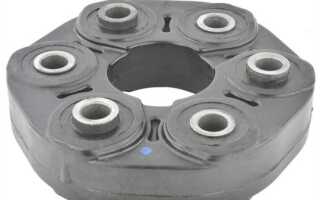

Муфта карданного вала – ключевой элемент трансмиссии, обеспечивающий передачу крутящего момента между агрегатами при наличии угловых и осевых смещений. В автомобилях с задним или полным приводом она компенсирует несоосность между коробкой передач и редуктором моста, возникающую из-за подвижности подвески и деформаций кузова. Без муфты карданный вал подвергался бы повышенным нагрузкам, что приводило бы к ускоренному износу шлицевых соединений, подшипников и крестовин.
Основные функции муфты включают поглощение вибраций, снижение ударных нагрузок и защиту трансмиссии от перегрузок. В зависимости от конструкции (упругая, жесткая, шарнирная) она может демпфировать колебания до 30–40% от исходной амплитуды, продлевая срок службы смежных узлов. Например, в грузовых автомобилях муфты с резиновыми элементами снижают уровень шума на 8–12 дБ, а в легковых – уменьшают износ крестовин на 15–20%.
При выборе муфты критически важно учитывать допустимые углы перекоса и передаваемый момент. Для стандартных легковых автомобилей угол смещения не должен превышать 3–5°, а для внедорожников – 7–10°. Превышение этих значений приводит к разрушению упругих элементов или деформации металлических частей. Рекомендуется проверять состояние муфты каждые 20–30 тыс. км пробега, особенно при эксплуатации в условиях бездорожья или частых перегрузок.
Неисправности муфты проявляются в виде стуков при трогании, вибраций на определенных скоростях или утечки смазки. Игнорирование этих признаков ведет к поломке карданного вала, выходу из строя подвесного подшипника или даже повреждению коробки передач. Замена муфты на ранней стадии износа обходится в 3–5 раз дешевле, чем ремонт сопутствующих узлов.
Какие задачи решает муфта в карданной передаче
Муфта карданного вала компенсирует несоосность между коробкой передач и ведущим мостом, возникающую из-за подвижности подвески и деформации кузова. Допустимое смещение осей в легковых автомобилях достигает 3–5°, в грузовых – до 15°, а в спецтехнике – до 25°. Без муфты угловые отклонения вызывают вибрации, ускоренный износ шлицевых соединений и подшипников, а также повышенный шум на скоростях свыше 60 км/ч. В конструкциях с двумя карданными валами муфта дополнительно гасит крутильные колебания, предотвращая резонансные явления на критических оборотах двигателя.
Передача крутящего момента под переменным углом – ключевая функция муфты. В универсальных шарнирах (крестовинах) угол между вилками может изменяться до 40° без потери эффективности, однако при превышении 15° возникают пульсации момента с частотой, пропорциональной оборотам. Для минимизации этого эффекта в современных системах применяют двухшарнирные муфты с синхронным вращением или ШРУСы, обеспечивающие равномерную передачу момента даже при углах до 30°. В трансмиссиях полноприводных автомобилей муфты с демпфирующими элементами снижают ударные нагрузки при резком включении блокировок дифференциала.
Муфта защищает трансмиссию от пиковых нагрузок, возникающих при резком старте или торможении двигателем. В грузовых автомобилях с механической коробкой передач крутящий момент на кардане может превышать номинальный на 30–40% в момент трогания с места. Эластичные муфты с резиновыми или полиуретановыми вставками поглощают до 70% энергии удара, предотвращая разрушение шестерен главной передачи и подшипников. В спортивных автомобилях применяют муфты с металлическими демпферами, рассчитанные на кратковременные перегрузки до 200% от номинального момента.
Снижение шума и вибраций – прямая задача муфты в высокооборотных трансмиссиях. На частотах свыше 3000 об/мин карданный вал генерирует вибрации с амплитудой до 0,5 мм, которые передаются на кузов через опоры. Муфты с резиновыми элементами или гидродинамическими демпферами снижают уровень вибраций на 40–60%, а в комбинации с балансировкой вала – до 80%. В автобусах и легковых автомобилях класса «люкс» используют муфты с интегрированными гасителями колебаний, настроенными на частоты 50–200 Гц, характерные для городского режима движения.
Муфта обеспечивает осевую подвижность карданного вала при изменении расстояния между агрегатами. В заднеприводных автомобилях с зависимой подвеской ход моста достигает 150 мм, что требует компенсации телескопическим шлицевым соединением. Муфта с направляющими элементами предотвращает заедание шлицов и распределяет нагрузку по всей длине соединения, увеличивая ресурс в 2–3 раза. В полноприводных системах с раздаточной коробкой муфта дополнительно компенсирует тепловое расширение карданного вала, достигающее 1,5 мм на метр длины при нагреве до 120°C.
В трансмиссиях с автоматическими коробками передач муфта выполняет роль элемента безопасности, предотвращая передачу обратного момента при аварийном торможении. В случае блокировки колес муфта с фрикционными дисками или гидравлическим демпфером ограничивает крутящий момент на уровне 120–150% от номинального, защищая АКПП от разрушения. В гибридных автомобилях муфты с электромагнитным управлением обеспечивают плавное подключение электродвигателя к трансмиссии, исключая рывки при переключении режимов движения.
Ресурс муфты напрямую зависит от условий эксплуатации и качества обслуживания. В легковых автомобилях с пробегом до 100 тыс. км рекомендуется проверять люфты в шарнирах каждые 20 тыс. км, в грузовых – каждые 10 тыс. км. Замена смазки в крестовинах проводится через 50 тыс. км, при этом используются только специализированные составы с вязкостью не ниже 1500 сСт при 40°C. В условиях бездорожья или при буксировке прицепа интервалы обслуживания сокращаются на 30–40%. Критический износ муфты определяется по увеличению радиального люфта свыше 0,15 мм или появлению стуков при трогании с места.
Как муфта компенсирует несоосность валов
Муфта карданного вала устраняет несоосность за счет конструктивных элементов, допускающих угловые и осевые смещения. В шарнирных муфтах (например, типа «крестовина») угловое отклонение достигает 15–25°, а в упругих (с резиновыми или полиуретановыми вставками) – до 5–10°. Компенсация происходит благодаря подвижным соединениям: игольчатые подшипники в крестовинах обеспечивают вращение при перекосах, а эластичные вставки гасят вибрации и микросмещения без износа металлических частей. Для тяжелых условий эксплуатации (строительная техника, грузовики) применяют двухшарнирные муфты с промежуточным валом, расширяющие диапазон компенсации до 40°.
Осевая несоосность компенсируется скользящими или телескопическими соединениями. В шлицевых муфтах допустимое продольное смещение составляет 10–50 мм в зависимости от длины шлицевого соединения, что критично для трансмиссий с изменяемой геометрией (например, в автомобилях с зависимой подвеской). Резиновые муфты типа «Гука» или «Ольдгейма» поглощают осевые удары до 3–7 мм за счет деформации эластомера, снижая нагрузку на подшипники и опоры валов. При проектировании учитывают максимальные смещения: для легковых автомобилей – до 15 мм, для спецтехники – до 100 мм.
Эффективность компенсации зависит от точности подбора муфты под условия работы. Для высокооборотных валов (свыше 3000 об/мин) используют муфты с минимальным люфтом (например, мембранные), где угловое смещение не превышает 1–2°. В низкооборотных приводах (до 1000 об/мин) допустимы муфты с большей податливостью, но требуется регулярная проверка износа шарниров или эластичных элементов. Критический параметр – остаточный дисбаланс: при угловом смещении свыше 5° в высокоскоростных системах возникают вибрации, ускоряющие разрушение подшипников. Рекомендуется применять муфты с предварительной балансировкой и смазкой шарниров каждые 5000 моточасов.
Типы муфт карданного вала и их рабочие особенности
Жёсткие муфты применяются в системах с минимальными угловыми смещениями валов (до 3°) и высокими требованиями к крутильной жёсткости. Изготавливаются из легированных сталей (например, 40ХН) с закалкой до HRC 45–50, что обеспечивает ресурс до 200 тыс. км при нагрузках до 3000 Н·м. Основной недостаток – отсутствие компенсации осевых и радиальных смещений, что требует точной центровки валов при монтаже. Используются в грузовых автомобилях с короткой базой (МАЗ, КамАЗ) и стационарных приводах.
Шарнирные муфты (карданы Гука) – наиболее распространённый тип, допускающий угловые отклонения до 25° и компенсирующий осевые смещения до 5 мм. Состоят из двух вилок и крестовины с игольчатыми подшипниками (класс точности 5 по ГОСТ 520). Для тяжёлых условий эксплуатации (строительная техника, сельхозмашины) применяются крестовины с покрытием из нитрида титана, увеличивающим износостойкость в 1,8–2,2 раза. Критический параметр – угол между валами: при превышении 15° резко возрастают вибрации и износ подшипников. Рекомендуется использовать смазку Литол-24 с добавлением 3% дисульфида молибдена для температур до +120°C.
Упругие муфты с резиновыми или полиуретановыми элементами (например, муфты типа «Гейслингер») поглощают крутильные колебания и компенсируют несоосность до 2 мм. Рабочий диапазон температур от −40°C до +80°C, при этом жёсткость резиновых элементов снижается на 30% при нагреве свыше +60°C. Преимущество – снижение шума на 8–12 дБ по сравнению с жёсткими муфтами. Применяются в легковых автомобилях (Audi Quattro, Subaru Impreza) и судовых приводах. Для увеличения ресурса рекомендуется периодическая проверка твёрдости резины (должна быть 65–75 по Шору А) и замена при снижении на 10 единиц.

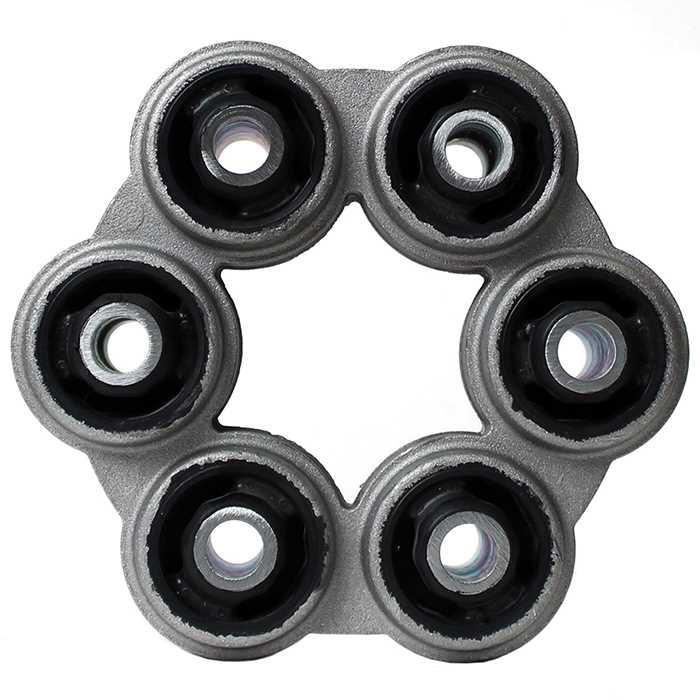

Признаки износа муфты и методы диагностики
Диагностика включает визуальный осмотр и инструментальные методы:
- Проверка на подъемнике: осмотр муфты на предмет трещин, разрывов резины, следов смазки. Вращение вала вручную выявляет люфт в шарнирах.
- Тест на вибрацию: разгон до 80–100 км/ч с фиксацией амплитуды колебаний рулевого колеса или кузова. Превышение 0,5 мм на частоте 10–15 Гц – критический показатель.
- Измерение углового зазора: использование индикатора часового типа для определения люфта в шлицевых соединениях. Допустимый зазор – не более 0,15 мм.
- Анализ смазки: проверка консистенции и наличия металлических включений в смазочном материале подшипников.
При обнаружении дефектов муфту заменяют целиком – ремонт отдельных элементов не обеспечивает долговечности.

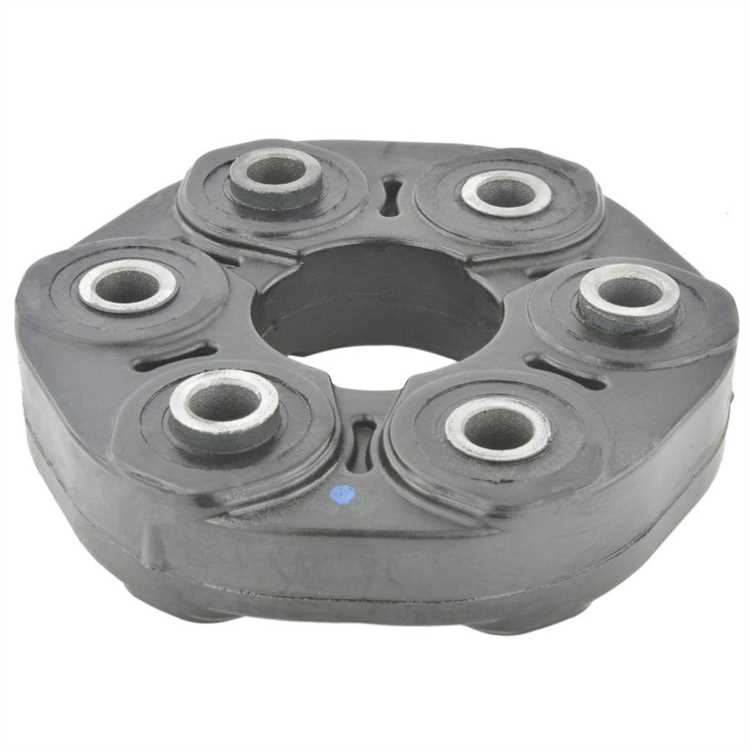

Пошаговая замена муфты карданного вала своими руками
Перед началом работ подготовьте инструменты: набор головок (12–19 мм), динамометрический ключ, молоток с резиновой насадкой, монтировку, домкрат и подставки под автомобиль. Обязательно используйте перчатки и защитные очки. Зафиксируйте автомобиль на ровной поверхности, включите передачу (для механики) или режим «P» (для автомата) и подложите упоры под колеса. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание.
Снимите карданный вал, предварительно пометив его положение относительно фланцев редуктора и коробки передач. Это упростит обратную сборку и сохранит балансировку. Для демонтажа открутите болты крепления муфты к фланцу (обычно 4–6 штук, размер головки 14–17 мм). Если болты прикипели, обработайте их проникающей смазкой (например, WD-40) за 10–15 минут до работы. При необходимости удерживайте фланец от проворачивания вторым ключом.
Демонтируйте старую муфту, аккуратно выбив её из посадочного места. Осмотрите фланец на наличие задиров, коррозии или деформаций – при обнаружении дефектов замените его. Очистите поверхность фланца металлической щеткой и обезжирьте уайт-спиритом. Новая муфта должна соответствовать оригинальным параметрам: диаметр посадочного отверстия (обычно 60–80 мм), количество и расположение отверстий под болты, материал (резина или полиуретан). Проверьте наличие смазки в шлицевом соединении – при её отсутствии нанесите литол-24.
Установите новую муфту, совместив метки на валу и фланце. Затяните болты крест-накрест с моментом, указанным в руководстве по ремонту (обычно 40–60 Н·м). Избегайте перетяжки – это может привести к деформации муфты или фланца. После установки проверьте люфт в соединении: допустимое смещение не должно превышать 0,5 мм. Если люфт больше, замените болты или фланец.
Соберите карданный вал в обратной последовательности, убедившись в правильности совмещения меток. Опустите автомобиль и проведите тестовый заезд на скорости до 60 км/ч. При появлении вибраций или стуков проверьте затяжку болтов и балансировку вала. Через 500 км пробега повторно подтяните крепеж с рекомендованным моментом.
Материалы изготовления муфт и их влияние на долговечность
Муфты карданного вала изготавливают преимущественно из сталей, чугуна, полимеров и композитов. Наиболее распространены углеродистые стали марок 40Х, 45, 30ХГСА – их выбирают за сочетание прочности (предел текучести 600–900 МПа) и ударной вязкости. Легированные стали с добавками хрома, никеля или молибдена (например, 38Х2МЮА) повышают износостойкость на 30–40% при работе в условиях динамических нагрузок, но увеличивают стоимость на 20–25%. Для тяжелонагруженных передач применяют термообработанные стали с твердостью поверхности 58–62 HRC после закалки и отпуска.
Чугунные муфты (СЧ20, ВЧ40) используют в малонагруженных системах из-за низкой пластичности – предел прочности на растяжение не превышает 400 МПа. Их преимущество – демпфирующие свойства, снижающие вибрации на 15–20% по сравнению со стальными аналогами. Однако при ударных нагрузках чугун склонен к хрупкому разрушению, что ограничивает срок службы до 5–7 лет в условиях эксплуатации с частыми перепадами крутящего момента.
Полимерные муфты из полиуретана или полиамида (PA6, PA66) выдерживают нагрузки до 120 Н·м при массе в 3–5 раз меньшей, чем у стальных. Их ключевое достоинство – коррозионная стойкость и бесшумность работы (снижение уровня шума на 8–12 дБ). Однако полимеры деградируют под воздействием УФ-излучения и масел: после 3–4 лет эксплуатации модуль упругости снижается на 25–30%, что приводит к люфтам. Для повышения долговечности в состав вводят стабилизаторы (например, сажу или антиоксиданты), продлевающие ресурс до 8–10 лет.
Композитные муфты с углепластиковым или стеклопластиковым армированием применяют в высокоскоростных передачах (до 10 000 об/мин). Углепластик на основе эпоксидной смолы с модулем упругости 120–150 ГПа выдерживает нагрузки до 500 Н·м при удельном весе 1,6 г/см³. Такие материалы не подвержены усталостному разрушению, но чувствительны к концентраторам напряжений – при неправильной геометрии фланцев срок службы сокращается в 2–3 раза. Для защиты от влаги и абразива используют покрытия из политетрафторэтилена (PTFE) толщиной 0,1–0,2 мм.
Резиновые элементы муфт (натуральный каучук, бутадиен-нитрильный каучук) поглощают до 40% вибраций, но стареют под действием температур выше +80°C и масел. При эксплуатации в условиях +100°C ресурс снижается до 1–2 лет из-за термической деструкции. Для повышения термостойкости применяют силиконовые резины (рабочая температура до +250°C), однако их прочность на разрыв в 1,5–2 раза ниже, чем у нитрильных каучуков. В муфтах с резиновыми вставками критически важно соблюдать момент затяжки болтов – превышение на 10% сокращает срок службы на 30–40%.
Поверхностное упрочнение стальных муфт методами азотирования или цементации увеличивает износостойкость в 2–3 раза. Азотирование при температуре 500–550°C на глубину 0,3–0,5 мм формирует слой с твердостью 900–1100 HV, устойчивый к задирам. Цементация (насыщение углеродом при 900–950°C) создает слой толщиной 0,8–1,2 мм с твердостью 60–64 HRC, но требует последующей термообработки для снятия внутренних напряжений. Без упрочнения ресурс муфт в условиях абразивного износа (например, в сельхозтехнике) не превышает 15 000 моточасов.
Выбор материала зависит от условий эксплуатации: для стационарных машин с постоянными нагрузками оптимальны стали 40Х или 45 с термообработкой; в условиях вибраций – чугун или полиуретан; для высокоскоростных передач – углепластик. При работе в агрессивных средах (морская вода, химикаты) применяют нержавеющие стали (12Х18Н10Т) или титановые сплавы (ВТ6), несмотря на их высокую стоимость. Регулярная смазка (каждые 500 моточасов) продлевает срок службы стальных и чугунных муфт на 20–25%, а для полимерных – критически важно избегать контакта с нефтепродуктами.
