Диод VD1 – базовый полупроводниковый элемент, выполняющий ключевые функции в цепях постоянного и переменного тока. Его основное назначение – односторонняя проводимость, обеспечивающая протекание тока только в одном направлении. В схемах маркировка VD1 (Voltage Diode 1) указывает на первый диод в цепи, часто используемый для защиты, выпрямления или коммутации сигналов. Типовые параметры, на которые следует обращать внимание: максимальный прямой ток (IF), обратное напряжение (VR) и время восстановления (trr). Например, для диода 1N4007 эти значения составляют 1 А, 1000 В и 30 мкс соответственно.
В выпрямительных схемах VD1 преобразует переменный ток в пульсирующий постоянный, блокируя обратную полуволну. При работе с трансформаторными источниками питания диод выбирают с запасом по обратному напряжению не менее 1,5–2 от амплитудного значения входного сигнала. Для импульсных источников критичен параметр trr – при высоких частотах переключения (свыше 50 кГц) предпочтительны диоды Шоттки с временем восстановления менее 10 нс, например, серии 1N5822.
В защитных цепях VD1 предотвращает повреждение компонентов при обратной полярности или выбросах напряжения. В схемах с индуктивной нагрузкой (реле, двигатели) диод устанавливают параллельно катушке для подавления ЭДС самоиндукции. Здесь важно учитывать пиковый ток – для реле на 12 В с током срабатывания 50 мА подойдет диод с IF ≥ 200 мА, например, 1N4148. При работе с высоковольтными цепями (свыше 200 В) используют диоды с VR ≥ 600 В, такие как BY229.
В логических схемах и цепях смещения VD1 применяют для фиксации уровней напряжения или развязки сигналов. Например, в схемах с открытым коллектором диод ограничивает напряжение на базе транзистора до прямого падения (≈0,7 В для кремниевых диодов). Для точных аналоговых цепей рекомендуются диоды с низким температурным дрейфом, например, BAV99 с двумя p-n-переходами в одном корпусе. При проектировании всегда проверяйте емкость перехода (Cj) – для высокочастотных приложений она не должна превышать 5 пФ.

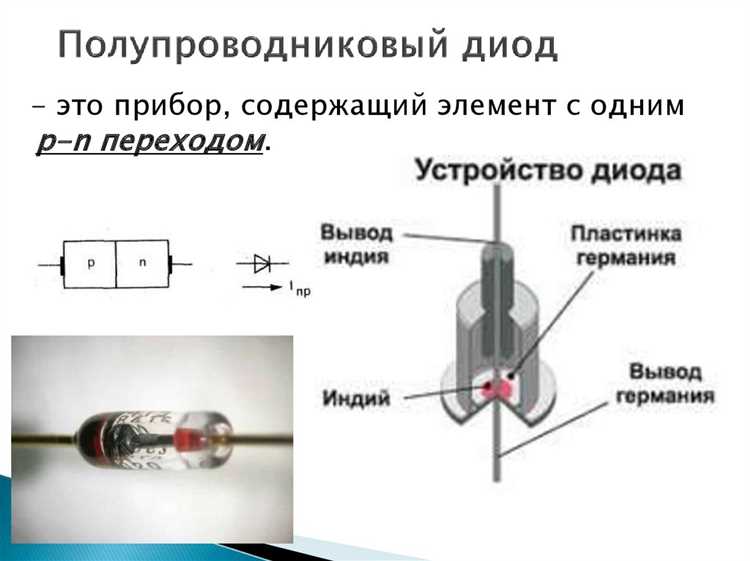

Как диод VD1 защищает цепи от обратного напряжения
Диод VD1 предотвращает повреждение чувствительных компонентов схемы, блокируя ток при подаче напряжения обратной полярности. В нормальном режиме он смещён в прямом направлении, пропуская ток с минимальным падением напряжения (0,6–0,7 В для кремниевых диодов, 0,2–0,3 В для диодов Шоттки). При обратной полярности диод переходит в режим запирания, выдерживая напряжение до предельного значения, указанного в даташите (например, 100 В для 1N4007). Это исключает протекание тока через защищаемую цепь, предотвращая перегрев или пробой полупроводниковых элементов, таких как транзисторы, микросхемы или конденсаторы.
Для эффективной защиты выбирайте диод VD1 с параметрами, соответствующими условиям эксплуатации:
- Максимальный прямой ток – не менее 1,5–2 кратного рабочего тока цепи (например, 1 А для нагрузки 500 мА).
- Обратное напряжение – минимум на 20–30% выше максимального напряжения питания (для 12 В источника используйте диод с Uобр ≥ 15 В).
- Тип диода: Шоттки для низковольтных цепей (до 50 В) из-за малого падения напряжения, кремниевые – для высоковольтных (свыше 100 В).
- Располагайте VD1 максимально близко к защищаемому компоненту, минимизируя длину проводников и паразитную индуктивность.
При импульсных нагрузках учитывайте время восстановления обратного сопротивления (trr), выбирая быстродействующие диоды (например, серии UF4007) для частот выше 10 кГц.
Роль диода VD1 в выпрямлении переменного тока
Диод VD1 в схемах выпрямления выполняет функцию одностороннего пропускания тока, преобразуя переменное напряжение в пульсирующее постоянное. Его ключевая задача – блокировать обратную полуволну сигнала, обеспечивая протекание тока только в одном направлении. Для эффективной работы в выпрямителях выбирают диоды с низким прямым падением напряжения (0,6–1,2 В для кремниевых) и высоким обратным напряжением, превышающим амплитуду входного сигнала минимум в 1,5 раза. Например, при входном напряжении 220 В (амплитуда ~311 В) подходит диод с Uобр ≥ 450 В, такой как 1N4007.
В однополупериодных выпрямителях VD1 пропускает только положительные полуволны, срезая отрицательные, что приводит к значительным пульсациям выходного напряжения. Коэффициент пульсаций в такой схеме достигает 121%, а частота пульсаций равна частоте сети (50 Гц). Для снижения пульсаций до приемлемого уровня (≤10%) требуется фильтрующий конденсатор ёмкостью C = (Iнагр)/(f·ΔU), где Iнагр – ток нагрузки, f – частота пульсаций, ΔU – допустимый размах пульсаций. Например, при Iнагр = 1 А и ΔU = 1 В ёмкость составит 20 000 мкФ.

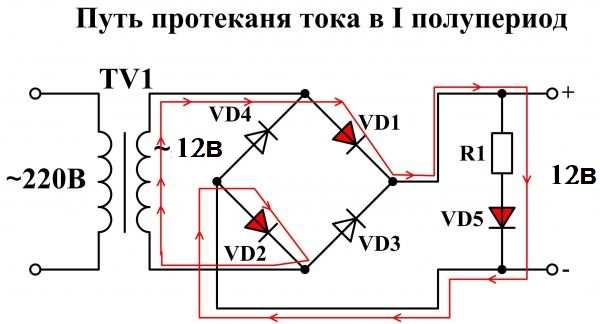

В двухполупериодных схемах (мостовых или с отводом от средней точки трансформатора) роль VD1 критична для формирования полного выпрямленного сигнала. Здесь частота пульсаций удваивается (100 Гц), что упрощает фильтрацию. Однако диоды в мостовой схеме должны выдерживать обратное напряжение, равное амплитуде входного (Uобр ≥ Uвх макс), а не удвоенное, как в однополупериодной. Для защиты от выбросов напряжения при коммутации индуктивных нагрузок параллельно VD1 устанавливают демпфирующий конденсатор (0,01–0,1 мкФ) или варистор.
При выборе VD1 для импульсных источников питания учитывают время восстановления обратного сопротивления (trr). Для частот преобразования 50–200 кГц подходят быстродействующие диоды (например, серии FR или UF) с trr ≤ 50 нс. Превышение этого параметра приводит к росту динамических потерь и перегреву. В высокочастотных схемах также критично паразитное сопротивление диода (ESR), влияющее на КПД: для минимизации потерь выбирают диоды с ESR < 0,1 Ом.
Температурный режим VD1 напрямую влияет на надёжность выпрямителя. При повышении температуры на 10°C обратный ток диода удваивается, что может вызвать тепловой пробой. Для кремниевых диодов максимальная рабочая температура составляет 150–175°C, для карбид-кремниевых (SiC) – до 200°C. Расчёт теплового сопротивления радиатора проводят по формуле Rth = (Tj макс – Tокр)/Pдис, где Pдис – мощность рассеивания диода. Например, при Pдис = 2 Вт и Tокр = 50°C требуется радиатор с Rth ≤ 50°C/Вт.
Использование диода VD1 для развязки сигнальных линий
Диод VD1 в схемах развязки сигнальных линий предотвращает обратные токи, которые могут возникать при подключении устройств с разными потенциалами земли. Например, в интерфейсах RS-485 или CAN шины диод блокирует протекание тока из линии с более высоким напряжением в линию с низким, исключая ложные срабатывания приемников. Для этих целей подходят диоды Шоттки с низким прямым падением напряжения (0,2–0,4 В), такие как 1N5817 или BAT54, чтобы минимизировать потери сигнала.
В схемах с гальванической развязкой на оптопарах диод VD1 защищает выходной каскад от обратной полярности. При использовании оптопары PC817 с транзисторным выходом диод 1N4148, включенный анодом к коллектору транзистора, предотвращает повреждение при случайном подключении нагрузки в обратной полярности. Это критично в промышленных системах, где переполюсовка может возникать из-за ошибок монтажа.
При развязке аналоговых сигналов диод VD1 ограничивает влияние помех от цифровых цепей. В схемах с АЦП, где аналоговая земля должна быть «чистой», диод BAV99 (двойной диод) включается между аналоговой и цифровой землями для блокировки импульсных помех амплитудой до 100 В. При этом емкость диода не должна превышать 2 пФ, чтобы не искажать высокочастотные сигналы (выше 1 МГц).
В цепях управления реле диод VD1 выполняет функцию подавления ЭДС самоиндукции. При отключении обмотки реле возникает всплеск напряжения до 100–200 В, который может вывести из строя управляющий транзистор. Диод 1N4007, подключенный параллельно обмотке катодом к плюсу питания, шунтирует этот импульс, снижая его до уровня прямого падения на диоде (0,7–1 В).
Для развязки линий питания микроконтроллеров от периферийных устройств диод VD1 используется в сочетании с конденсаторами. Например, в схемах с датчиками на базе STM32 диод MBR0520 (0,5 А, 20 В) предотвращает разряд конденсатора фильтра (10 мкФ) через цепи питания датчика при кратковременных просадках напряжения. Это обеспечивает стабильность работы при токе потребления до 200 мА.
В схемах с несколькими источниками питания диод VD1 исключает конфликт между ними. При параллельном подключении аккумулятора и сетевого блока питания диод Шоттки SS14 (1 А, 40 В) пропускает ток только от источника с более высоким напряжением, предотвращая обратный ток в аккумулятор. Это актуально для устройств с резервным питанием, где разница напряжений между источниками может достигать 0,3–0,5 В.
При проектировании развязки сигнальных линий на основе VD1 необходимо учитывать температурный дрейф параметров. Для диодов Шоттки с платиновым барьером (например, BAT85) прямое падение напряжения изменяется на 1,5–2 мВ/°C, что может влиять на пороговые уровни сигналов в диапазоне температур от −40 до +85 °C. В критичных приложениях рекомендуется использовать диоды с термокомпенсацией или цифровую коррекцию смещения.
Применение диода VD1 в схемах ограничения тока
Диод VD1 в схемах ограничения тока выполняет функцию защиты цепей от превышения допустимых значений. Его основная задача – предотвращение повреждения чувствительных компонентов, таких как транзисторы, микросхемы или светодиоды, за счет шунтирования избыточного тока. При превышении порогового напряжения диод открывается, создавая альтернативный путь для тока, что снижает нагрузку на защищаемый элемент. Например, в цепях питания с напряжением 5 В диод Шоттки с прямым падением 0,3 В эффективно ограничивает ток при превышении этого уровня.
В импульсных источниках питания VD1 используется для защиты от обратных выбросов напряжения, возникающих при коммутации индуктивных нагрузок. При отключении катушки индуктивности генерируется ЭДС самоиндукции, которая может достигать сотен вольт. Диод, включенный параллельно нагрузке в обратном направлении, замыкает этот импульс на себя, предотвращая пробой ключевых элементов. Для таких задач подходят быстродействующие диоды, например, серии 1N4007 или FR107, с временем восстановления менее 500 нс.
В схемах защиты аккумуляторов диод VD1 предотвращает обратный ток разряда при подключении нескольких источников. Например, в системах резервного питания с солнечными панелями диод блокирует разряд батареи через панель в темное время суток. Здесь критически важны параметры обратного тока утечки: для германиевых диодов он составляет 1–10 мкА, для кремниевых – 0,1–1 мкА, а для диодов Шоттки – до 100 мкА. Выбор зависит от требуемой эффективности и допустимых потерь.
В цепях управления электродвигателями VD1 защищает драйверы от индуктивных выбросов, возникающих при резком изменении тока. При использовании MOSFET-транзисторов в качестве ключей диод включается параллельно стоку и истоку, обеспечивая путь для тока самоиндукции. Для двигателей мощностью до 1 кВт подходят диоды с обратным напряжением не менее 100 В и прямым током 1–3 А, например, 1N5408. В высокочастотных приложениях предпочтительны диоды с малым временем восстановления, такие как UF4007.
В схемах ограничения тока светодиодных лент VD1 предотвращает перегрев и деградацию кристаллов при скачках напряжения. При превышении номинального тока диод открывается, шунтируя часть тока через себя. Для лент на 12 В с током потребления 1 А подходит диод 1N4001, рассчитанный на 1 А и 50 В. Важно учитывать тепловые потери: при токе 0,5 А мощность рассеивания диода составит около 0,35 Вт, что требует установки на радиатор при длительной работе.
В цепях защиты микроконтроллеров от статического электричества VD1 используется в составе TVS-диодов или супрессоров. При возникновении электростатического разряда диод ограничивает напряжение на уровне, безопасном для входных портов. Например, для защиты портов с рабочим напряжением 3,3 В применяются диоды с напряжением пробоя 5–6 В, такие как P6KE6.8A. Время срабатывания таких диодов составляет менее 1 нс, что критично для предотвращения повреждений.
В схемах зарядных устройств для литий-ионных аккумуляторов VD1 защищает от переполюсовки и обратного тока. При неправильном подключении батареи диод блокирует протекание тока, предотвращая короткое замыкание. Для аккумуляторов 18650 с номинальным током заряда 1 А подходит диод 1N5822 (Шоттки) с прямым током 3 А и падением напряжения 0,5 В. Это снижает потери мощности на 10–15% по сравнению с кремниевыми аналогами.
В высокочастотных цепях, например, в радиопередатчиках, VD1 используется для ограничения тока в цепях смещения транзисторов. При работе на частотах выше 10 МГц важно выбирать диоды с минимальной емкостью перехода, чтобы избежать искажений сигнала. Для таких задач подходят диоды с барьером Шоттки, например, BAT54, с емкостью менее 10 пФ и временем восстановления менее 5 нс. Это обеспечивает стабильную работу схемы при токах до 200 мА.
