Сцепление на ВАЗ 2114 – механизм, требующий периодической настройки. Заводские параметры предусматривают свободный ход педали в пределах 125–135 мм, но в процессе эксплуатации этот показатель может смещаться из-за износа диска, вытягивания троса или деформации вилки. Если педаль стала проваливаться или, наоборот, схватывать слишком высоко, корректировка необходима уже через 10–15 тысяч км пробега.
Основной инструмент для работы – линейка с миллиметровой шкалой и рожковый ключ на 17 мм. Перед началом замеров убедитесь, что трос сцепления не имеет перегибов, а возвратная пружина педали исправна. Измеряйте ход от верхней точки педали до пола при выключенном двигателе. Если значение выходит за рамки 125–135 мм, приступайте к регулировке.
Корректировка выполняется вращением регулировочной гайки на наконечнике троса, расположенном под капотом у вилки сцепления. Поворот гайки по часовой стрелке уменьшает свободный ход, против – увеличивает. После каждого изменения проверяйте результат, нажимая на педаль 3–4 раза и повторяя замер. Оптимальный ход должен обеспечивать полное выключение сцепления при нажатии и отсутствие пробуксовки на холостом ходу.

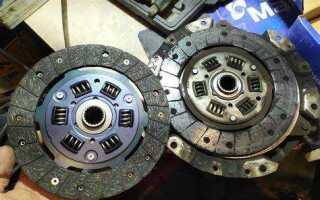

Если после регулировки педаль остается жесткой или не возвращается в исходное положение, проверьте состояние троса на предмет заклинивания или обрыва нитей. В случае износа диска сцепления (толщина фрикционных накладок менее 0,5 мм) настройка даст лишь временный эффект – потребуется замена комплекта.
Какие инструменты и материалы понадобятся для регулировки
Для регулировки сцепления на ВАЗ 2114 потребуется минимальный набор инструментов, но каждый из них должен быть исправным и подходящим по размеру. Основной инструмент – рожковый или накидной ключ на 17 мм, так как именно этим размером оснащены контргайка и регулировочная гайка троса сцепления. Дополнительно пригодится ключ на 13 мм для ослабления крепления троса к кронштейну на коробке передач. Если доступ к механизму затруднён, используйте удлинитель или трещотку с головкой соответствующего размера.
Из вспомогательных приспособлений понадобятся:
- Штангенциркуль или линейка с миллиметровой шкалой – для точного измерения свободного хода педали сцепления (норма – 125–135 мм).
- Плоскогубцы – для фиксации троса при регулировке, если гайки проворачиваются с усилием.
- Фонарик – освещение подкапотного пространства облегчит работу, особенно в условиях недостаточной видимости.
- Ветошь – для протирки деталей от грязи и масла, чтобы избежать проскальзывания инструмента.
Трос сцепления – расходный элемент, который может потребовать замены во время регулировки. Если при осмотре обнаружены потёртости, обрывы нитей или коррозия, подготовьте новый трос (артикул 2109-1602210 для ВАЗ 2114). Также пригодится смазка типа Литол-24 или ШРУС-4 для обработки резьбы регулировочных гаек и наконечника троса – это предотвратит закисание и облегчит последующие настройки.
Для проверки результата регулировки потребуется помощник: один человек должен нажимать на педаль сцепления, а второй – контролировать ход вилки выключения сцепления. Нормальное перемещение вилки – 27–33 мм. Если этот параметр не соблюдается, регулировку придётся повторить. Измерения удобно проводить с помощью штангенциркуля или заранее подготовленного шаблона из проволоки.
Не пренебрегайте средствами защиты: перчатки из плотной ткани защитят руки от порезов и грязи, а очки – от попадания мелких частиц при работе под капотом. Если автомобиль установлен на неровной поверхности, используйте противооткатные упоры для колёс – это исключит случайное смещение машины во время регулировки.
Как проверить текущий свободный ход педали сцепления
Перед проверкой убедитесь, что педаль находится в исходном положении: не нажата и не зафиксирована. Если автомобиль стоит на неровной поверхности, подложите под колеса упоры. Измерения на наклонной плоскости дадут неверные результаты.
Для точного замера нажмите педаль рукой до появления легкого сопротивления – это момент начала работы выжимного подшипника. Зафиксируйте линейку вертикально, уперев её в пол, и отметьте положение педали. Разница между исходным и рабочим положением и есть свободный ход.
Если значение меньше 25 мм, сцепление начинает пробуксовывать из-за неполного размыкания дисков. При ходе свыше 35 мм диск не полностью прижимается к маховику, что приводит к затрудненному переключению передач и ускоренному износу деталей.
Проверку проводите при холодном двигателе. Нагретые детали коробки передач и гидропривода могут исказить показания. Если автомобиль долго стоял, несколько раз нажмите педаль до упора, чтобы прокачать систему и устранить возможные воздушные пробки.
При отклонении от нормы отрегулируйте свободный ход изменением длины троса сцепления. На ВАЗ 2114 регулировочная гайка расположена на кронштейне возле вилки выключения сцепления. Вращайте её по часовой стрелке для уменьшения хода, против – для увеличения.
После регулировки повторно измерьте свободный ход. Убедитесь, что педаль возвращается в исходное положение без заеданий. Если корректировка не дала результата, проверьте состояние троса, вилки и выжимного подшипника на предмет износа или повреждений.
Регулярная проверка свободного хода – часть профилактического обслуживания. Рекомендуется проводить её каждые 10 000 км пробега или при появлении признаков неисправности сцепления: шумов, вибраций, затрудненного переключения передач.
Пошаговая инструкция по настройке троса сцепления
Перед началом работ подготовьте инструменты: ключ на 17, линейку или штангенциркуль, плоскогубцы и отвёртку с плоским жалом. Убедитесь, что автомобиль стоит на ровной поверхности, а ручной тормоз затянут. Откройте капот и найдите место крепления троса сцепления к вилке – оно расположено на коробке передач, рядом с механизмом выключения сцепления.
Ослабьте контргайку на наконечнике троса с помощью ключа на 17. Для этого удерживайте наконечник от проворачивания плоскогубцами, а гайку вращайте против часовой стрелки. Если гайка не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и подождите 5–10 минут. Избегайте чрезмерных усилий, чтобы не сорвать резьбу.
Проверьте свободный ход педали сцепления. В норме он должен составлять 25–35 мм от верхнего положения до момента начала сопротивления. Измерьте расстояние линейкой, приложив её к педали. Если значение выходит за пределы, требуется регулировка. Для уменьшения хода вращайте регулировочную гайку по часовой стрелке, для увеличения – против.
После предварительной настройки затяните контргайку, удерживая наконечник троса плоскогубцами. Проверьте свободный ход педали повторно. Если он соответствует норме, переходите к следующему этапу. В противном случае повторите регулировку, добиваясь точного значения. Не забывайте, что чрезмерное затягивание гайки может привести к преждевременному износу выжимного подшипника.
- Сядьте в салон и несколько раз нажмите на педаль сцепления до упора, чтобы убедиться в отсутствии заеданий. Педаль должна возвращаться в исходное положение плавно, без рывков.
- Запустите двигатель и включите первую передачу. Медленно отпускайте педаль сцепления, контролируя момент начала движения автомобиля. Если машина трогается резко или глохнет, требуется дополнительная корректировка.
- Повторите измерение свободного хода педали после пробной поездки на 2–3 км. При необходимости подрегулируйте трос, так как в процессе эксплуатации он может растянуться.
Особое внимание уделите состоянию троса. Если на нём обнаружены потёртости, разлохмачивания или коррозия, замените его. Регулировка изношенного троса не даст долговременного результата. Также проверьте целостность резиновых пыльников на наконечниках – их повреждение приводит к попаданию грязи и ускоренному износу.
После завершения работ смажьте резьбу регулировочной гайки и наконечника троса консистентной смазкой (например, Литол-24). Это предотвратит прикипание и облегчит последующие регулировки. Закройте капот и убедитесь, что все инструменты убраны. Запишите дату и параметры настройки в бортовой журнал для контроля состояния сцепления.
Как правильно выставить зазор между вилкой и выжимным подшипником
На ВАЗ 2114 зазор между вилкой сцепления и выжимным подшипником должен составлять 4–5 мм. Измеряется он в точке контакта вилки с подшипником при полностью отпущенной педали сцепления. Для проверки используйте штангенциркуль или шаблон из проволоки нужной толщины. Если зазор меньше 4 мм, подшипник будет постоянно прижат к лепесткам корзины, что приведёт к его преждевременному износу и шуму. Превышение 5 мм вызовет неполное выключение сцепления, затрудняя переключение передач.
Регулировка выполняется изменением длины троса сцепления. Ослабьте контргайку на наконечнике троса у вилки, затем вращайте регулировочную гайку: по часовой стрелке – зазор уменьшается, против – увеличивается. После установки нужного значения затяните контргайку моментом 12–15 Н·м. Проверьте свободный ход педали сцепления – он должен быть 25–35 мм на её верхнем конце. Если значение не соответствует, повторите регулировку.
После настройки зазора убедитесь, что вилка перемещается без заеданий. Для этого оттяните её рукой в сторону коробки передач – движение должно быть плавным, без люфтов. Если вилка ходит туго, смажьте её шарнир литолом-24 или аналогичной смазкой. Проверьте состояние пыльника вилки: трещины или разрывы приведут к попаданию грязи и ускоренному износу деталей.
Запустите двигатель и выжмите сцепление несколько раз, прислушиваясь к посторонним звукам. Скрип или скрежет указывают на недостаточный зазор или неисправность подшипника. Если после регулировки педаль стала слишком жёсткой или мягкой, проверьте состояние троса – возможно, он растянут или повреждён. В случае сохранения проблем осмотрите корзину сцепления на предмет деформации лепестков.

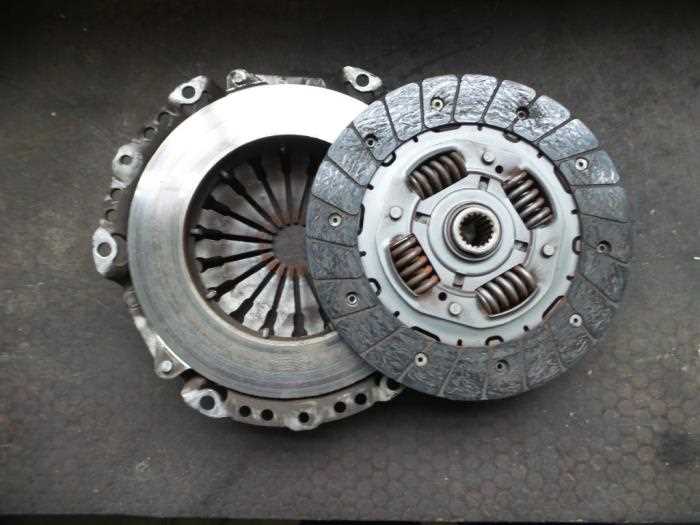

Что делать, если педаль сцепления проваливается или не возвращается
Первым делом проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления. На ВАЗ 2114 он расположен под капотом, рядом с бачком тормозной системы. Если уровень ниже отметки MIN, долейте жидкость DOT-4 до нормы. Утечка может происходить через манжеты рабочего или главного цилиндра, а также через повреждённые шланги. Осмотрите соединения трубок и штуцеров на наличие подтёков – даже небольшое количество жидкости на поверхности указывает на разгерметизацию.
Если жидкость в норме, проверьте возвратную пружину педали. Она крепится к кронштейну педального узла и к самой педали. Со временем пружина растягивается или ломается, из-за чего педаль не возвращается в исходное положение. Для замены потребуется снять нижнюю панель под рулём и отсоединить пружину от педали. Артикул оригинальной пружины – 2108-1602150, но подойдут и аналоги от других моделей ВАЗ.
Осмотрите шток главного цилиндра сцепления. Он должен свободно перемещаться в корпусе цилиндра и не иметь люфта. Если шток заклинило или он движется с усилием, цилиндр подлежит замене. Для демонтажа отсоедините шланг подачи жидкости, открутите две гайки крепления цилиндра к моторному щиту и снимите его. При установке нового цилиндра прокачайте систему, чтобы удалить воздух.
Проверьте рабочий цилиндр сцепления. Он расположен на картере сцепления и соединён с вилкой выключения. Если педаль проваливается, а жидкость не уходит, скорее всего, износилась манжета внутри цилиндра. Для замены снимите шплинт с толкателя, отсоедините шланг и открутите два болта крепления. После установки нового цилиндра (артикул 2101-1602515) также потребуется прокачка.
Воздух в гидроприводе – частая причина провала педали. Прокачайте систему в следующем порядке: наденьте шланг на штуцер рабочего цилиндра, опустите его в ёмкость с жидкостью, откройте штуцер и попросите помощника медленно нажимать на педаль до упора. Закройте штуцер, когда педаль дойдёт до крайнего положения. Повторите процедуру, пока из шланга не перестанут выходить пузырьки воздуха. Завершите прокачку при полностью выжатой педали, затянув штуцер.
Если после всех проверок педаль по-прежнему не возвращается, осмотрите вилку выключения сцепления. Она может сломаться или соскочить с шаровой опоры. Для доступа к вилке снимите рабочий цилиндр и защитный чехол. Проверьте целостность вилки и её крепление – при износе замените деталь (артикул 2108-1601205). Также убедитесь, что шаровая опора не разбита – её замена требует снятия коробки передач.
Редкая, но возможная причина – поломка кронштейна педального узла. Он крепится к кузову тремя болтами и может треснуть от нагрузок. Для проверки снимите нижнюю панель под рулём и осмотрите кронштейн. При обнаружении трещин замените его – ремонт сваркой ненадёжен. Артикул оригинальной детали – 2108-1602100.
В крайнем случае проверьте состояние выжимного подшипника и корзины сцепления. Если подшипник заклинил, педаль может не возвращаться из-за постоянного давления на диафрагменную пружину. Для диагностики потребуется снять коробку передач и осмотреть детали. При износе замените комплект сцепления (например, Valeo 826674 или Sachs 3000 951 211). Учтите, что эта процедура трудоёмкая и требует специального инструмента.
Как проверить работу сцепления после регулировки
Запустите двигатель и выжмите педаль сцепления до упора. Удерживая её, включите первую передачу. Если рычаг входит без хруста и сопротивления, а обороты двигателя не падают резко, свободный ход отрегулирован правильно. При этом педаль должна возвращаться в исходное положение без задержек – зависание указывает на неполное выключение сцепления или проблемы с гидроприводом.
На ровной площадке разгоните автомобиль до 20–30 км/ч на второй передаче, затем резко отпустите педаль газа и одновременно выжмите сцепление. Если двигатель глохнет или обороты падают слишком медленно, диск проскальзывает – требуется повторная регулировка или замена фрикционных накладок. Норма – плавное снижение оборотов без рывков.
Проверьте точку схватывания: нажмите педаль сцепления наполовину и медленно трогайтесь. Сцепление должно начинать работать на 2–3 см от пола, а полное включение – на 5–7 см. Если точка схватывания выше или ниже, скорректируйте длину троса или положение штока рабочего цилиндра. Измерьте зазор между вилкой и выжимным подшипником – он должен составлять 4–5 мм.
Типичные ошибки при самостоятельной настройке и как их избежать
Первая и самая распространённая ошибка – игнорирование зазора между толкателем и поршнем главного цилиндра сцепления. На ВАЗ 2114 этот зазор должен составлять 0,1–0,5 мм. Если его нет, поршень не возвращается в исходное положение, что приводит к неполному выключению сцепления. Проверить зазор можно щупом или тонкой проволокой, а отрегулировать – вращением толкателя на штоке педали. Недостаточный зазор вызывает постоянное подтормаживание диска, износ выжимного подшипника и преждевременный выход из строя корзины.
Многие автовладельцы ошибочно считают, что свободный ход педали сцепления должен быть минимальным. На самом деле, для ВАЗ 2114 норма составляет 25–35 мм. Измеряется он от верхнего положения педали до момента начала сопротивления. Если свободный ход меньше 20 мм, диск сцепления не полностью отходит от маховика, что приводит к пробуксовке и перегреву. Регулировка выполняется изменением длины троса с помощью гайки на кронштейне коробки передач.
Неправильная установка троса сцепления – ещё одна частая проблема. Трос должен быть закреплён без перегибов и натянут так, чтобы при нажатии на педаль не возникало заеданий. Если трос перекручен или провисает, это приводит к неравномерному износу и рывкам при переключении передач. Перед регулировкой проверьте состояние троса: на нём не должно быть потёртостей, ржавчины или повреждений оболочки. При необходимости замените его целиком, а не пытайтесь смазать или выпрямить.
Многие забывают о необходимости смазки вилки выключения сцепления. Сухая вилка создаёт дополнительное трение, из-за чего педаль становится тугой, а сцепление включается рывками. Для смазки используйте литол-24 или аналогичную пластичную смазку, нанося её на опорный палец и рабочую поверхность вилки. Избегайте избыточного количества смазки – она не должна попадать на диск или корзину, иначе это приведёт к пробуксовке.
Ошибка при регулировке хода штока рабочего цилиндра – когда его выдвигают до упора, не оставляя запаса. Нормальный ход штока должен быть 4–5 мм. Если шток упирается в вилку без зазора, сцепление не выключается полностью, что вызывает трудности при переключении передач. Регулируется ход вращением штока на рабочем цилиндре: сначала ослабьте контргайку, затем вращайте шток до достижения нужного зазора, после чего зафиксируйте контргайку.
Некоторые владельцы ВАЗ 2114 пытаются устранить пробуксовку сцепления увеличением свободного хода педали. Это грубая ошибка: пробуксовка возникает из-за износа фрикционных накладок или замасливания диска, а не из-за неправильной регулировки. В таких случаях нужно осмотреть диск на предмет повреждений, проверить уровень масла в коробке (перелив приводит к попаданию смазки на диск) и при необходимости заменить сцепление в сборе. Регулировка здесь не поможет – только временно замаскирует проблему.
Последняя распространённая ошибка – пренебрежение проверкой состояния выжимного подшипника. Если он шумит или заедает, регулировка сцепления не даст результата. Подшипник должен вращаться свободно, без люфта и посторонних звуков. При обнаружении неисправности его нужно заменить сразу, так как разрушение подшипника приводит к повреждению лепестков корзины и необходимости дорогостоящего ремонта. Проверяйте подшипник при каждом снятии коробки передач или при появлении посторонних шумов в области сцепления.
