Частотные преобразователи (ЧП) позволяют плавно регулировать скорость трехфазных асинхронных двигателей за счет изменения частоты и напряжения питания. Правильный выбор схемы подключения определяет эффективность работы системы, ее надежность и безопасность. Основные варианты включают прямое подключение, схемы с тормозным резистором, а также конфигурации для реверсивного управления.
При подключении частотника к двигателю мощностью до 7,5 кВт обычно применяют стандартную трехпроводную схему без промежуточных элементов. Вход ЧП соединяется с трехфазной сетью 380 В, а выход – с обмотками двигателя по схеме «звезда» или «треугольник». Для двигателей с номинальным напряжением 220/380 В при питании от сети 380 В обмотки соединяют в «звезду», а при 220 В – в «треугольник». Неправильный выбор схемы приводит к перегреву обмоток или снижению крутящего момента.

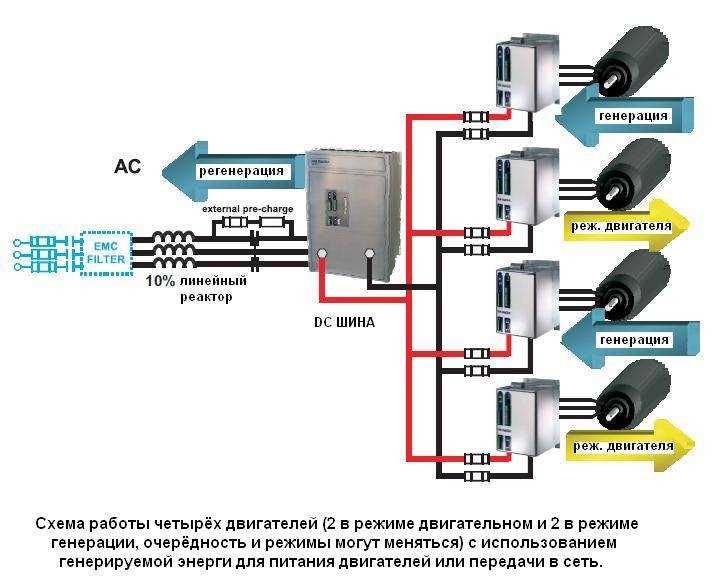

Для двигателей мощностью свыше 11 кВт рекомендуется использовать дроссели на входе частотника, чтобы снизить гармонические искажения и защитить оборудование от перенапряжений. В системах с частыми пусками и остановками, например, в конвейерах или подъемных механизмах, применяют тормозные резисторы. Они рассеивают энергию рекуперации, предотвращая перегрев ЧП. Сопротивление резистора рассчитывают по формуле R = U² / P, где U – напряжение звена постоянного тока (обычно 540–700 В), а P – мощность торможения.
Реверсивное управление требует использования дополнительных контакторов или реверсивного модуля в составе частотника. При этом важно соблюдать последовательность переключения фаз: изменение порядка подключения двух любых фаз на выходе ЧП меняет направление вращения двигателя. Для защиты от короткого замыкания при одновременном включении контакторов применяют механическую или электрическую блокировку. В схемах с обратной связью по скорости или току используют энкодеры или датчики Холла, подключаемые к соответствующим входам частотника.
При настройке параметров ЧП обращают внимание на кривую разгона/торможения, ограничение тока и частоту ШИМ. Для стандартных применений оптимальная частота ШИМ составляет 4–8 кГц, для высокоскоростных двигателей – до 16 кГц. Превышение этих значений увеличивает потери в двигателе и частотнике, а снижение приводит к усилению шума и вибраций. В системах с переменной нагрузкой рекомендуется активировать функцию автоматической подстройки параметров (Auto-Tuning) для компенсации индуктивности обмоток.
Выбор кабелей и сечения проводов для подключения частотника
Сечение кабелей для подключения частотного преобразователя к трехфазному двигателю определяется током нагрузки, длиной линии и допустимыми потерями напряжения. Для двигателей мощностью до 7,5 кВт при длине кабеля до 50 м рекомендуется использовать провода сечением не менее 2,5 мм² на фазу. При мощности 11–30 кВт минимальное сечение возрастает до 6–16 мм² в зависимости от тока (например, 10 мм² для 20 А). Для расчета применяют формулу: S = (I × L × √3 × cosφ) / (γ × ΔU), где S – сечение в мм², I – ток двигателя, L – длина кабеля, γ – удельная проводимость меди (58 м/Ом·мм²), ΔU – допустимое падение напряжения (обычно 3–5%).
Кабели между частотником и двигателем должны быть экранированными, чтобы минимизировать электромагнитные помехи. Для этого подходят кабели типа ПВСнг(А)-LS, КГ-ХЛ или аналоги с медными жилами и общим экраном из медной оплетки или фольги. Экран заземляют с двух сторон: на корпусе частотника и клемме PE двигателя. При длине линии свыше 100 м рекомендуется использовать кабели с индивидуальным экранированием каждой фазы, например, типа NYY-J или аналоги, чтобы снизить емкостные токи и наводки.
Для цепей управления и сигнальных линий (например, аналоговых входов/выходов частотника) применяют кабели с сечением 0,5–1,5 мм². Здесь критически важна защита от помех: используют витые пары с общим экраном (например, FTP или S/FTP) и отдельным заземлением экрана только с одной стороны – на стороне частотника. При подключении энкодеров или датчиков положения сечение сигнальных проводов не должно превышать 0,75 мм², а длина кабеля ограничивается 50 м для аналоговых сигналов и 100 м для цифровых (при скорости передачи до 1 Мбит/с).
При выборе кабеля для питания частотника учитывают не только номинальный ток, но и пусковые токи, которые могут превышать номинальные в 5–7 раз. Для частотников мощностью до 15 кВт сечение питающего кабеля выбирают с запасом 20–30% от расчетного. Например, при токе 30 А (мощность ~15 кВт) используют кабель 10 мм² вместо минимально допустимых 6 мм². Для частотников с рекуперацией энергии в сеть (например, при торможении) сечение кабеля увеличивают на 15–20% из-за дополнительных токов обратной мощности.
Температурные условия эксплуатации влияют на допустимый ток кабеля. При температуре окружающей среды выше +40°C сечение увеличивают на 10–15% на каждые 5°C превышения. Для прокладки в трубах или лотках с другими кабелями применяют поправочный коэффициент 0,8–0,9. При монтаже в пожароопасных зонах используют кабели с индексом «нг» (не распространяющие горение) или «нг-LS» (с низким дымо- и газовыделением). Для наружной прокладки выбирают кабели с защитной оболочкой из ПВХ или резины, устойчивой к УФ-излучению (например, КГ-ХЛ).
Пошаговая сборка схемы «звезда» с частотным преобразователем
Перед началом сборки убедитесь, что частотный преобразователь (ЧП) и двигатель рассчитаны на одинаковое напряжение. Для схемы «звезда» на выходе ЧП должно быть линейное напряжение 380 В, а фазное на обмотках двигателя – 220 В. Проверьте номинальные токи: ток на выходе ЧП не должен превышать 110% от номинального тока двигателя. Используйте кабель с сечением не менее 2,5 мм² для токов до 16 А и 4 мм² для токов до 25 А, чтобы минимизировать падение напряжения.
Подключите вход ЧП к трехфазной сети 380 В через автоматический выключатель с характеристикой C или D, соответствующей пусковому току. На стороне входа установите сетевой дроссель, если длина кабеля превышает 50 м или мощность двигателя выше 7,5 кВт – это снизит гармонические искажения. Заземлите корпус ЧП и двигателя отдельными проводниками сечением не менее половины фазного кабеля.
Настройте параметры ЧП: установите тип двигателя (асинхронный), номинальные ток и напряжение, частоту 50 Гц. Активируйте функцию «автонастройка» для корректного определения параметров обмоток. Задайте время разгона/торможения не менее 5 с для двигателей мощностью до 5 кВт и 10–15 с для более мощных – это предотвратит броски тока. Проверьте направление вращения: если двигатель вращается в обратную сторону, поменяйте местами любые две фазы на выходе ЧП.
После подачи питания контролируйте ток нагрузки с помощью встроенного амперметра ЧП или внешних клещей. При работе на холостом ходу ток не должен превышать 30–40% от номинального. Если двигатель гудит или перегревается, проверьте симметрию напряжений на обмотках мультиметром – разница не должна превышать 2%. При обнаружении неисправностей отключите питание и повторите проверку соединений.
Подключение двигателя по схеме «треугольник» через частотник: нюансы и ошибки
Схема «треугольник» (Δ) при подключении через частотный преобразователь (ЧП) требует точного соблюдения номинальных параметров двигателя. Основная ошибка – игнорирование напряжения питания: при линейном напряжении сети 380 В двигатель, рассчитанный на 220/380 В (звезда/треугольник), в треугольнике должен получать 220 В. Частотник должен быть настроен на выходное напряжение 220 В, иначе обмотки перегреются из-за повышенного тока. Проверяйте шильдик двигателя: если указано 380/660 В, схема треугольника недопустима без понижающего трансформатора.
Критическая ошибка – неправильный выбор сечения кабеля между частотником и двигателем. При схеме Δ ток в фазе в √3 раз выше, чем в звезде, поэтому кабель должен выдерживать не менее 130% номинального тока двигателя. Например, для двигателя 7,5 кВт (15 А в звезде) в треугольнике ток составит ~26 А – требуется кабель не менее 4 мм² меди. Длина линии также влияет: при расстоянии свыше 50 м используйте экранированный кабель или увеличивайте сечение на 20% на каждые 10 м сверх нормы.
- Несоответствие параметров ЧП: частотник должен поддерживать режим «треугольник» (функция «Δ/Y» в настройках). Если такой опции нет, двигатель будет работать с пониженным моментом и перегревом.
- Отсутствие термозащиты: при схеме Δ обмотки греются сильнее – обязателен термодатчик (PTC или KTY) с подключением к частотнику через аналоговый вход.
- Неправильная настройка времени разгона: в треугольнике пусковые токи выше – увеличьте время разгона на 30–50% относительно заводских настроек.
- Игнорирование гармоник: при схеме Δ высшие гармоники усиливают вибрации – используйте фильтры du/dt или синусные фильтры при длине кабеля >30 м.
Перед запуском проверьте сопротивление изоляции обмоток мегомметром (не менее 0,5 МОм при 500 В). При схеме Δ утечки тока выше, поэтому частотник должен иметь функцию контроля изоляции (например, «Insulation Monitoring» у Siemens или «Ground Fault Detection» у ABB). Если двигатель гудит или неравномерно набирает обороты, отключите питание и проверьте фазировку: ошибка в порядке подключения обмоток (например, A-B-C вместо A-C-B) вызовет обратное вращение или перегрев.
Настройка параметров частотника для работы с трехфазным двигателем
Настройте тип управления: скалярное (V/f) или векторное. Для насосов, вентиляторов и простых механизмов достаточно скалярного режима с линейной характеристикой V/f (параметр P01.00 = 0). При работе с нагрузками, требующими высокого пускового момента (конвейеры, подъемники), выбирайте векторное управление без датчика (P01.00 = 1) или с обратной связью по энкодеру (P01.00 = 2). Векторное управление компенсирует падение момента на низких частотах, но требует точной настройки параметров двигателя.
Установите пределы частоты вращения. Минимальная частота (P02.01) обычно задается в диапазоне 0,5–5 Гц для предотвращения застоя ротора, максимальная (P02.02) – не выше 1,5 номинальной частоты двигателя (например, 75 Гц для 50-герцового двигателя). Превышение 100 Гц без специальных двигателей вызывает рост потерь и вибраций. Для реверсивных приводов активируйте параметр P02.03 = 1 и настройте время разгона/торможения (P04.01, P04.02) в пределах 0,1–30 с в зависимости от инерции механизма.
Настройте кривую разгона/торможения. Линейная характеристика (P04.03 = 0) подходит для большинства применений, S-образная (P04.03 = 1) снижает рывки при пуске/останове за счет плавного изменения ускорения. Для механизмов с высокой инерцией (массивные маховики, центрифуги) используйте экспоненциальную кривую (P04.03 = 2), чтобы избежать просадки напряжения в сети. Время разгона до номинальной частоты должно быть не менее 5–10 с для двигателей мощностью свыше 10 кВт.
Активируйте защиту двигателя. Установите тепловую защиту (P05.01 = 1) с порогом срабатывания 105–110% от номинального тока (P05.02). Для двигателей с принудительным охлаждением допустимо увеличение до 120%. Настройте защиту от обрыва фазы (P05.03 = 1) и перегрузки (P05.04 = 1) с задержкой срабатывания 1–3 с. В частотниках ABB и Schneider Electric предусмотрены дополнительные параметры для защиты от заклинивания ротора (P05.05) и дисбаланса токов (P05.06).
Настройте параметры торможения. Для динамического торможения установите сопротивление тормозного резистора (P06.01) в соответствии с документацией частотника. Например, для двигателя 11 кВт и частотника 15 кВт подойдет резистор 50 Ом, 2 кВт. Время торможения (P06.02) задайте равным времени разгона или на 20–30% меньше. При использовании рекуперативного торможения активируйте параметр P06.03 = 1 и настройте предел рекуперации (P06.04) на уровне 110–120% от номинального напряжения звена постоянного тока.
Проверьте настройки дискретных и аналоговых входов/выходов. Для управления частотой через аналоговый вход (0–10 В или 4–20 мА) установите параметр P07.01 = 1 и масштабируйте диапазон (P07.02, P07.03). Например, для диапазона 0–50 Гц при входе 0–10 В задайте P07.02 = 0, P07.03 = 50. Дискретные входы настраиваются для пуска/стопа (P08.01 = 1), реверса (P08.02 = 1) и многоскоростного режима (P08.03 = 1). Выходные реле программируются на сигнализацию аварии (P09.01 = 1) или достижения заданной частоты (P09.02 = 1).
Сохраните настройки в энергонезависимую память (параметр P99.01 = 1) и выполните тестовый пуск. Проверьте ток двигателя на холостом ходу (должен быть 30–50% от номинального) и под нагрузкой (не более 100%). При вибрациях или шуме откорректируйте параметры несущей частоты (P10.01) в диапазоне 2–16 кГц. Для двигателей мощностью до 5 кВт оптимальное значение – 8–12 кГц, свыше 15 кВт – 2–4 кГц. После настройки зафиксируйте все параметры в журнале для последующего обслуживания.
Заземление и защита от помех при подключении частотного преобразователя
Частотные преобразователи (ЧП) генерируют высокочастотные помехи, способные нарушить работу соседнего оборудования и систем автоматики. Основной источник помех – импульсные токи в цепях питания двигателя, создающие электромагнитные поля с частотой до 20 МГц. Для подавления помех используют экранированные кабели с заземлением экрана с двух сторон: со стороны ЧП – через конденсатор 1–10 нФ (класс Y), со стороны двигателя – напрямую. Экран должен быть непрерывным, без разрывов, с минимальным сопротивлением заземления не более 0,1 Ом.
Заземление ЧП выполняется отдельным проводником сечением не менее 16 мм² для медных и 25 мм² для алюминиевых проводов. Корпус преобразователя подключается к главной заземляющей шине (ГЗШ) предприятия через защитный проводник PE, а не к нулевому рабочему проводнику N. В системах TN-S заземляющий проводник прокладывается отдельно от силовых кабелей, чтобы избежать наводок. При использовании системы TN-C-S разделение PEN-проводника на PE и N выполняется до ввода в ЧП.
Для фильтрации синфазных помех применяют дроссели с индуктивностью 0,5–5 мГн, устанавливаемые на входе и выходе ЧП. Входные дроссели снижают гармоники тока, выходные – защищают двигатель от высокочастотных выбросов напряжения. При длине кабеля к двигателю свыше 50 м рекомендуется использовать синусные фильтры с частотой среза 1–3 кГц, чтобы ограничить скорость нарастания напряжения (dU/dt) до 500 В/мкс. Без фильтрации пиковые напряжения на клеммах двигателя могут превышать номинальное в 2–3 раза.
Экранирование кабелей управления и сигнальных линий критически важно для предотвращения ложных срабатываний. Кабели аналоговых сигналов (4–20 мА, 0–10 В) прокладываются в отдельных металлических лотках или трубах, заземленных с двух сторон. Расстояние между силовыми кабелями и кабелями управления должно быть не менее 300 мм; при невозможности соблюдения дистанции используют стальные перегородки толщиной 1–2 мм. Для цифровых интерфейсов (PROFIBUS, Modbus) применяют кабели с двойным экраном: внутренний – фольга, внешний – оплетка.
Заземление экранов сигнальных кабелей выполняется через RC-цепочки (100 Ом + 10 нФ) для предотвращения контуров заземления. В системах с несколькими ЧП экран каждого кабеля заземляется только в одной точке – на стороне контроллера или панели управления. При подключении датчиков обратной связи (энкодеров) используют дифференциальные пары с волновым сопротивлением 120 Ом и экранированные разъемы (например, M12 с металлическим корпусом).
Для защиты от статического электричества и импульсных перенапряжений устанавливают варисторы на 385 В (для сетей 380 В) или газонаполненные разрядники с напряжением срабатывания 600–800 В. Варисторы подключаются между фазами и PE на входе ЧП, а также между фазами и корпусом двигателя. При работе в условиях повышенной влажности или агрессивных сред используют герметичные клеммные коробки с IP67 и кабели с изоляцией из сшитого полиэтилена (XLPE).
Проверка эффективности заземления и экранирования проводится с помощью анализатора спектра или осциллографа с токовым пробником. Допустимый уровень помех на частотах 150 кГц–30 МГц не должен превышать 80 дБмкВ/м для промышленных зон (ГОСТ Р 51318.22-2019). При превышении норм корректируют трассу прокладки кабелей, добавляют ферритовые кольца на входе/выходе ЧП или заменяют кабели на более экранированные (например, с оплеткой 85–90% покрытия).
Проверка фазировки и тестирование работы двигателя после подключения
Перед первым запуском двигателя с частотным преобразователем (ЧП) обязательно проверьте фазировку. Неправильное чередование фаз приведет к вращению вала в обратную сторону, что для ряда механизмов (насосы, вентиляторы) критично. Используйте фазоуказатель или мультиметр в режиме измерения переменного напряжения: подключите щупы к клеммам U1-V1, U1-W1, V1-W1 и сравните показания. При правильной фазировке напряжение между U1-V1 и V1-W1 должно быть одинаковым, а между U1-W1 – в √3 раз выше (например, 220 В и 380 В соответственно). Если значения не совпадают, поменяйте местами любые две фазы на выходе ЧП.
Тестирование начинайте с минимальной частоты (5–10 Гц) и плавно увеличивайте до номинальной, контролируя параметры:
- Ток потребления – не должен превышать паспортное значение двигателя более чем на 10% при номинальной нагрузке.
- Температура корпуса – через 30 минут работы не выше 60–70°C (для изоляции класса F).
- Вибрация – допустимый уровень по ГОСТ ИСО 10816-3: до 4,5 мм/с для двигателей мощностью до 15 кВт.
- Шум – прирост уровня звука более 5 дБА относительно паспортных данных указывает на возможные механические неисправности.
При обнаружении отклонений немедленно остановите двигатель и проверьте крепление, соосность с нагрузкой, состояние подшипников.
Для проверки направления вращения отключите двигатель от механизма или используйте муфту с возможностью расцепления. Запустите ЧП на 5–10 секунд и визуально определите направление. Если вал вращается неверно, остановите привод, обесточьте ЧП и измените порядок подключения двух любых фаз на клеммнике двигателя (например, U2 и V2). Повторите тест. Убедитесь, что при реверсировании через ЧП двигатель корректно меняет направление без посторонних звуков и рывков.
После успешного тестирования на холостом ходу подключите нагрузку и выполните финальную проверку:
- Задайте параметры ЧП: время разгона/торможения (обычно 5–10 с для насосов, 15–30 с для конвейеров), ограничение тока (1,2–1,5 от номинального).
- Запустите двигатель и зафиксируйте ток нагрузки при 50%, 75% и 100% номинальной частоты. Сравните с данными из паспорта двигателя.
- Проверьте работу защит: отключите одну из фаз на входе ЧП – двигатель должен остановиться с ошибкой «Обрыв фазы» в течение 1–2 секунд.
- Измерьте напряжение на выходе ЧП при номинальной частоте – оно должно соответствовать паспортному (например, 380 В ±5% при 50 Гц).
При стабильной работе в течение 1–2 часов без перегрева и сбоев система готова к эксплуатации.
