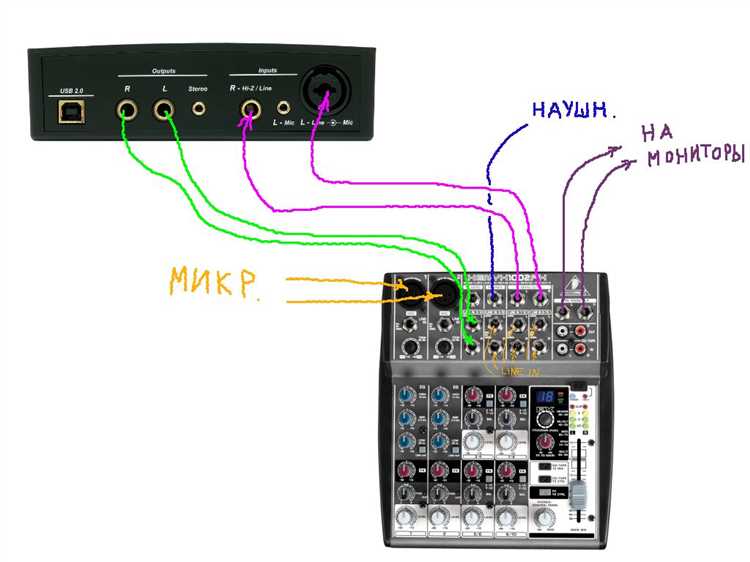

Как подключить компрессор к микшеру

Компрессор – инструмент для контроля динамического диапазона сигнала, который помогает выровнять громкость, устранить пиковые перегрузки и добавить плотности звуку. Правильное подключение к микшеру зависит от типа компрессора (аналоговый или цифровой), его интерфейса (XLR, TRS, INSERT) и задач обработки. В этой инструкции рассмотрены три основных способа: через INSERT, FX SEND/RETURN и прямое подключение в канал, с указанием оптимальных настроек для каждого.

Для подключения через INSERT потребуется Y-кабель (TRS на два TS) или INSERT-кабель с разъемами 1/4″. Вставьте штекер в INSERT-порт микшера (обычно расположен на задней панели канала) – сигнал пойдет на компрессор, а обработанный вернется обратно в тот же канал. Этот метод подходит для индивидуальной обработки вокала, бас-гитары или соло-инструментов. Убедитесь, что компрессор работает в режиме «INSERT» (если есть переключатель), и установите Threshold на -18 дБ, Ratio 4:1, Attack 10–30 мс, Release 100–300 мс для старта.

Если микшер не имеет INSERT-портов, используйте FX SEND/RETURN. Подключите FX SEND микшера к входу компрессора, а его выход – к FX RETURN. Этот способ позволяет обрабатывать несколько каналов одновременно, но требует настройки Aux Send на микшере: выведите нужные каналы на Aux (например, Aux 1), установите уровень -6 дБ и отключите Post-Fader, чтобы сигнал шел до фейдера. На компрессоре выберите стерео-режим (если доступно) и скорректируйте Make-Up Gain, чтобы компенсировать потери громкости после сжатия.

Прямое подключение в канал оправдано для цифровых компрессоров или когда требуется обработка до эквалайзера. Используйте XLR-кабель для аналоговых моделей или USB/Thunderbolt для цифровых (например, Universal Audio 1176 или Waves SSL). В DAW или на микшере с цифровыми входами назначьте компрессор как плагин или внешнее устройство. Для аналоговых компрессоров подключите его между DI-боксом и микрофонным предусилителем, если обрабатываете инструмент с высоким выходным уровнем (например, бас). В этом случае установите Input Gain на компрессоре так, чтобы индикатор уровня показывал -12 дБ на пиках.

Независимо от метода подключения, проверьте фазировку сигнала: если звук стал «тонким» или «пустым», переверните полярность на одном из устройств. Для тестирования используйте розовый шум или монотонный сигнал (например, синусоиду 1 кГц) – после включения компрессора уровень должен оставаться стабильным, без резких скачков. Если возникает обратная связь, уменьшите Gain Reduction или увеличьте Attack.

Подключение компрессора к микшеру: пошаговая инструкция

Для подключения компрессора к микшеру потребуются: TRS-кабели (6,3 мм), адаптеры (если разъёмы не совпадают), и сам компрессор с функцией insert или sidechain. Перед началом проверьте входные/выходные параметры устройств: большинство микшеров поддерживают insert-разъёмы на каналах (обычно стерео-джек 1/4″), а компрессоры имеют входы/выходы с маркировкой «Input» и «Output» (XLR или TRS). Если микшер не оснащён insert, используйте send/return-петлю: подключите send-выход микшера ко входу компрессора, а его выход – к return-входу микшера. Убедитесь, что уровни сигнала совместимы: компрессоры обычно работают с линейным уровнем (+4 дБу), а микшеры могут иметь переключатель между микрофонным (-50 дБу) и линейным.

1. Определите канал микшера для обработки. Найдите insert-разъём на задней панели (обычно обозначен «Insert» или «FX Send/Return»). Если его нет, используйте send/return: подключите send-выход канала ко входу компрессора («Input»), а выход компрессора («Output») – к return-входу микшера. Настройте send на микшере в режим «Pre-Fader» (до фейдера), чтобы компрессор обрабатывал сигнал до регулировки громкости.
2. Настройте компрессор: установите ratio 3:1–4:1 для вокала, 2:1–3:1 для инструментов. Порог (threshold) выставите так, чтобы срабатывание происходило на пиках сигнала (ориентируйтесь на индикаторы gain reduction – оптимально -3–6 дБ). Attack установите в диапазоне 10–30 мс для вокала, 5–15 мс для баса; release – 100–300 мс. Если компрессор имеет кнопку «Hard Knee», активируйте её для более плавного сжатия.
3. Проверьте фазировку: если после подключения звук стал «пустым» или бас пропадает, поменяйте местами кабели на входе/выходе компрессора. Отключите компрессор кнопкой «Bypass» и сравните звук – обработанный сигнал должен быть плотнее, но без искажений. При необходимости скорректируйте make-up gain, чтобы выходной уровень соответствовал входному.

Выбор правильных кабелей и разъемов для соединения

Для подключения компрессора к микшеру используйте симметричные кабели с разъемами XLR или TRS (1/4″). Симметричная передача сигнала минимизирует наводки и помехи, что критично при работе с динамическим диапазоном компрессора. XLR предпочтителен для длинных кабелей (более 3 метров), TRS – для коротких соединений внутри стойки или на небольших расстояниях.

Избегайте несимметричных кабелей (TS) – они уязвимы к электромагнитным помехам, особенно в студийных условиях с множеством источников шума. Если микшер или компрессор имеет только несимметричные входы/выходы, используйте максимально короткие кабели (до 1,5 метра) и экранированные варианты с низким сопротивлением.

Для аналоговых компрессоров с ламповыми или трансформаторными цепями выбирайте кабели с медными жилами высокой чистоты (OFC – Oxygen-Free Copper). Такие кабели лучше передают нюансы сигнала, сохраняя естественный тембр. Бюджетные варианты с алюминиевыми жилами могут вносить искажения на высоких частотах.

Разъемы должны быть позолоченными или никелированными – это снижает окисление контактов и обеспечивает стабильный контакт. Избегайте дешевых разъемов с тонким покрытием: они быстро изнашиваются, что приводит к трескам и пропаданию сигнала. Для часто переподключаемых соединений (например, в живых выступлениях) выбирайте разъемы с усиленной конструкцией, например, Neutrik или Switchcraft.

При работе с цифровыми компрессорами (например, с интерфейсом AES/EBU) используйте кабели с импедансом 110 Ом. Обычные аналоговые кабели здесь не подойдут – они вызовут потерю данных и артефакты. Для оптических соединений (TOSLINK) выбирайте кабели с качественным пластиковым или стеклянным волокном, устойчивые к изгибам.

Если компрессор подключается через insert-разъем микшера, потребуется Y-кабель TRS-TRS-TS. Один конец (TRS) вставляется в insert, два других (TS) – в вход и выход компрессора. Убедитесь, что кабель имеет отдельные экраны для каждого канала, иначе возникнет перекрестная наводка между входным и выходным сигналом.

Для студийных мониторов или вспомогательных выходов микшера, где компрессор используется в цепи эффектов, подойдут кабели с двойным экраном (например, Mogami 2534). Они обеспечивают дополнительную защиту от радиочастотных помех, характерных для помещений с Wi-Fi и мобильными устройствами.

Перед покупкой проверьте совместимость разъемов с вашим оборудованием. Некоторые компрессоры (например, dbx 160A) имеют комбинированные входы XLR/TRS, а микшеры – только TRS. В таких случаях используйте адаптеры или кабели с соответствующими разъемами, но избегайте цепочек из нескольких переходников – это ухудшает качество сигнала.

Проверка входных и выходных параметров микшера и компрессора

Перед подключением измерьте импеданс входов микшера и выходов компрессора. Большинство профессиональных микшеров имеют входы с импедансом 10–20 кОм, а компрессоры – выходы 100–600 Ом. Несоответствие этих значений приведёт к потере сигнала или искажениям. Используйте мультиметр в режиме измерения сопротивления или сверьтесь с технической документацией устройств. Если импеданс выхода компрессора значительно ниже входа микшера, подключайте через DI-бокс для согласования.

Определите номинальный уровень сигнала на входе микшера и выходе компрессора. Стандартные значения:

• Микшер: +4 дБу (профессиональный) или -10 дBV (полупрофессиональный).
• Компрессор: обычно +4 дБу на выходе, но некоторые модели поддерживают переключение между +4 дБу и -10 дBV.

Если микшер ожидает +4 дБу, а компрессор выдаёт -10 дBV, сигнал будет слишком слабым. В этом случае используйте линейный усилитель или настройте выходной уровень компрессора, если это предусмотрено.

Проверьте диапазон частотной характеристики обоих устройств. Микшеры обычно обрабатывают сигнал в пределах 20 Гц–20 кГц (±0,5 дБ), а компрессоры могут иметь ограничения на высоких или низких частотах. Например, бюджетные модели иногда срезают сигнал ниже 40 Гц или выше 16 кГц. Если компрессор вносит фазовые искажения на краях диапазона, избегайте его использования для обработки широкополосных источников (барабаны, синтезаторы).

Оцените максимальный входной и выходной уровень устройств. Микшеры часто имеют предел +24 дБу на входе, а компрессоры – +20 дБу на выходе. Превышение этих значений вызовет клиппинг. Перед подключением:

1. Установите регуляторы уровня на микшере и компрессоре в минимальное положение.
2. Подайте тестовый сигнал (например, синусоиду 1 кГц) на вход компрессора.
3. Постепенно увеличивайте выходной уровень компрессора, контролируя индикаторы перегрузки на микшере.
4. Зафиксируйте значение, при котором срабатывает индикатор, и уменьшите уровень на 3–6 дБ для запаса.

Для точных измерений используйте аудиоинтерфейс с анализатором спектра или осциллограф.

Настройка уровней сигнала перед подключением оборудования

Подайте тестовый сигнал на вход микшера: используйте генератор белого шума или монотонный тон частотой 1 кГц с уровнем -20 дБ. Если источника нет, воспроизведите аудиофайл с заранее известным уровнем громкости. Наблюдайте за индикаторами Peak и Clip на микшере – они не должны загораться даже на пиковых значениях.

Отрегулируйте Gain на микшере так, чтобы сигнал на выходе канала достигал -6 дБ при максимальной громкости тестового источника. Это обеспечит запас по динамическому диапазону для компрессора. Если микшер оснащён PFL (Pre-Fader Listen), активируйте его и проверьте уровень сигнала на наушниках – он должен быть чистым, без искажений.

На компрессоре установите Threshold на -18 дБ, Ratio – 4:1, а Attack и Release временно задайте в средние положения (например, 10 мс и 100 мс соответственно). Эти параметры позволят оценить реакцию устройства на сигнал без чрезмерного сжатия. Подключите компрессор в разрыв цепи Insert микшера или через Send/Return, если используется внешний эффект.

Постепенно увеличивайте уровень входного сигнала на компрессоре, следя за индикатором Gain Reduction. При правильной настройке он должен показывать сжатие не более 3–6 дБ на пиках. Если компрессия превышает 10 дБ, снизьте Gain на микшере или увеличьте Threshold на компрессоре. Избегайте ситуаций, когда индикатор Clip на компрессоре загорается постоянно – это признак перегрузки.

После стабилизации уровней проведите финальную проверку: воспроизведите реальный аудиоматериал (вокал, инструмент) и отследите поведение компрессора. Если сигнал звучит естественно, а сжатие равномерное, зафиксируйте настройки. В противном случае скорректируйте Attack и Release – более быстрое время атаки (5 мс) подойдёт для резких звуков, медленное (30 мс) – для плавных переходов.

Подключение компрессора в разрыв канала микшера

Для подключения компрессора в разрыв канала микшера потребуются два кабеля с разъемами TRS (6,35 мм) или XLR, в зависимости от типа входов/выходов на микшере и компрессоре. На микшере найдите разрыв в канале – обычно это пара гнезд «Insert» (Send/Return), расположенных на линейном или микрофонном канале. Подключите первый кабель от гнезда «Send» (выход микшера) ко входу компрессора («Input»), а второй – от выхода компрессора («Output») к гнезду «Return» (вход микшера). Убедитесь, что кабели соответствуют балансному или небалансному типу сигнала, указанному в документации оборудования.

Перед активацией компрессора установите базовые параметры: порог срабатывания (Threshold) на уровне -18 дБ, соотношение (Ratio) 4:1, время атаки (Attack) 10–30 мс, время восстановления (Release) 100–300 мс, а выходной уровень (Output Gain) на 0 дБ. Эти настройки позволят избежать искажений и чрезмерного сжатия на начальном этапе. Если микшер не имеет разъема Insert, используйте внешний сплиттер сигнала или подключите компрессор между предусилителем и линейным входом, но учтите, что это может повлиять на фазировку и уровень шума.

После подключения активируйте компрессор и постепенно увеличивайте порог срабатывания, пока не заметите снижение пиковых значений на индикаторе уровня микшера. Оптимальный уровень компрессии – снижение пиков на 3–6 дБ. Если сигнал становится «плоским» или появляются артефакты, уменьшите Ratio или увеличьте время атаки. Для вокала или акустических инструментов рекомендуется использовать мягкие настройки (Ratio 2:1–3:1), для ударных – более агрессивные (Ratio 6:1 и выше).

Проверьте работу компрессора в разных режимах воспроизведения: при слабом, среднем и громком сигнале. Если на выходе микшера наблюдается падение общего уровня, компенсируйте его регулятором Gain на канале или мастер-секции. Избегайте использования компрессора на уже обработанном сигнале (например, после эквалайзера), так как это может привести к неконтролируемым изменениям тембра. Для мониторинга используйте наушники или контрольные динамики, чтобы точно оценить влияние компрессии на динамический диапазон.

Использование insert-порта для интеграции компрессора

Перед подключением проверьте уровень сигнала на insert-порте: он должен соответствовать линейному уровню (+4 дБу для профессионального оборудования). Если компрессор рассчитан на инструментальный уровень (-10 дБв), используйте аттенюатор или переключите микшер в режим «line» на соответствующем канале. Неправильный уровень приведет к искажениям или недостаточной компрессии. Настройте компрессор в режиме bypass перед интеграцией, чтобы избежать скачков громкости при активации.

Типичные ошибки при работе с insert-портом:

• Использование кабеля с неправильной распайкой – сигнал не вернется в микшер.
• Подключение компрессора к insert-порту без предварительной настройки threshold и ratio – приведет к перегрузке или отсутствию эффекта.
• Игнорирование фазировки: если компрессор инвертирует фазу, звук станет «пустым».

Для проверки фазы включите компрессор и сравните звук в bypass-режиме – разница должна быть минимальной.

Insert-порт позволяет обрабатывать только один канал или группу, что ограничивает его применение для многоканальной компрессии. В таких случаях используйте групповые выходы микшера с последующим подключением компрессора через insert на мастер-шине. Альтернатива – подключение компрессора через aux-шину, но это требует дополнительных настроек и может ухудшить разделение сигналов. Для вокала или соло-инструментов insert – оптимальный вариант, так как обеспечивает индивидуальный контроль динамики без влияния на остальные каналы.

После подключения настройте компрессор по следующему алгоритму:

1. Установите ratio 3:1–4:1 для вокала, 2:1–3:1 для инструментов.
2. Настройте threshold так, чтобы компрессия срабатывала на пиках (индикатор gain reduction должен показывать -3 дБ–-6 дБ).
3. Attack выставьте в диапазоне 10–30 мс для вокала, 5–15 мс для баса.
4. Release настройте на 100–300 мс, чтобы избежать «дыхания» звука.
5. Откорректируйте makeup gain, чтобы выходной уровень соответствовал bypass-режиму.

Проверяйте результат на разных фрагментах материала – компрессия должна быть незаметной, но эффективной.

Настройка параметров компрессии: порог, соотношение и время восстановления

Соотношение (ratio) задаёт степень сжатия сигнала после превышения порога. Для лёгкого сглаживания динамики используйте 2:1 или 3:1 – этого достаточно, чтобы удержать вокальные пики в пределах 3–6 дБ. На ударных или электрогитаре соотношение 4:1–6:1 поможет придать звуку агрессивность, но превышение 8:1 сделает сигнал неестественно плотным. При работе с мастерингом избегайте значений выше 2:1, чтобы не потерять объём.

Время восстановления (release) влияет на то, как быстро компрессор перестаёт воздействовать на сигнал после падения уровня ниже порога. Короткое время (50–150 мс) подходит для быстрых инструментов вроде хай-хэта или перкуссии – оно сохраняет ритмическую чёткость. Для вокала или бас-гитары оптимально 200–500 мс, чтобы избежать «дыхания» и артефактов. Слишком быстрое восстановление (<100 мс) вызовет пульсацию, а слишком медленное (>1000 мс) – смажет динамику.

Настройте параметры в следующем порядке: сначала установите порог так, чтобы компрессор срабатывал на 3–5 дБ пиковых значений, затем подберите соотношение для нужной степени сжатия, и только после этого скорректируйте время восстановления. Используйте автоматический режим (auto release), если компрессор его поддерживает – это упростит подбор для нестабильных источников, например, живого вокала. Проверяйте результат на разных фрагментах трека: компрессия должна быть слышна только при необходимости.

Для тестирования отключите все остальные эффекты и слушайте сигнал в моно – так проще заметить искажения или неравномерное сжатие. Если после компрессии звук теряет яркость, добавьте 1–2 дБ усиления на выходе (make-up gain) и сравните с оригиналом. На басовых частотах избегайте чрезмерного сжатия: даже при соотношении 4:1 и пороге -20 дБ низкие частоты могут «заплывать», если время атаки слишком короткое (<10 мс).

Проверка качества звука после подключения компрессора

После подключения компрессора к микшеру первым шагом станет анализ динамического диапазона сигнала. Запустите тестовый трек с выраженными пиками и тихими фрагментами – например, вокал с резкими переходами от шепота к крику или ударные с разной атакой. Настройте компрессор на умеренные параметры: порог -20 дБ, соотношение 4:1, время атаки 10–30 мс, релиз 100–300 мс. Сравните звучание с исходным сигналом, обращая внимание на:

• Сохранение естественной динамики – компрессор не должен «душить» переходы между громкими и тихими частями.
• Отсутствие «насосного» эффекта (pumping), когда уровень сигнала неестественно колеблется из-за слишком быстрого времени релиза.
• Чистоту высоких частот – избыточная компрессия может подчеркнуть шипение или шум в диапазоне 8–12 кГц.

Используйте спектроанализатор (например, встроенный в DAW или внешний плагин типа Voxengo SPAN) для визуального контроля. После активации компрессора на графике не должно появляться резких провалов в области 1–5 кГц – это признак чрезмерного сжатия средних частот, что делает звук «зажатым». Если спектр выглядит ровнее, но при этом теряется объем, уменьшите соотношение до 2:1 или увеличьте время атаки до 50 мс. Для вокала критически важно сохранить присутствие в диапазоне 2–4 кГц – здесь сосредоточена разборчивость речи.

Проверка на артефакты требует прослушивания на разных уровнях громкости. Начните с комфортного уровня (75–85 дБ SPL), затем снизьте громкость до 50–60 дБ. При низкой громкости становятся заметны искажения, вызванные компрессией: неестественное «хрипение» вокала, металлический оттенок ударных или «размазывание» баса. Если артефакты проявляются, скорректируйте параметры:

1. Увеличьте время атаки на 10–20 мс – это позволит сохранить естественную атаку инструмента.
2. Уменьшите коэффициент компрессии до 3:1 или ниже.
3. Используйте функцию «soft knee» (если есть), чтобы сгладить переход в зону компрессии.

Тестирование на разных типах контента поможет выявить слабые места настройки. Прогоните через компрессор три типа сигналов: чистый вокал (акапелла), инструментальный трек (гитара + бас + ударные) и шумовой тест (розовый шум). Для вокала проверьте, не «съедает» ли компрессор реверберацию или дилей – если эффекты стали менее заметны, увеличьте время релиза до 500 мс. На инструментальном треке обратите внимание на баланс между басовыми и высокими частотами: избыточная компрессия может «утяжелить» низ, сделав микс мутным. Для розового шума компрессор должен работать равномерно по всему спектру – если на графике появляются пики в отдельных диапазонах, отключите компрессию и проверьте кабели на предмет наводок.

Финальный этап – сравнение с эталоном. Возьмите профессионально смикшированный трек в том же жанре и подберите аналогичный уровень громкости (используйте плагин типа Youlean Loudness Meter для измерения LUFS). Переключайтесь между своим сигналом и эталоном, оценивая:

• Общую сбалансированность частот – ваш микс не должен звучать «тоньше» или «жирнее» эталона.
• Чистоту переходов между инструментами – компрессия не должна создавать «маскировку», когда один инструмент заглушает другой.
• Уровень шума – если после компрессии проявился фоновый шум (например, шипение ленты или цифровой шум), примените гейт или шумоподавитель перед компрессором.

Если разница существенна, вернитесь к настройкам компрессора и скорректируйте параметры пошагово, меняя только один параметр за раз (например, сначала время атаки, затем порог). Записывайте изменения и их влияние на звук – это ускорит поиск оптимальных настроек в будущем.
