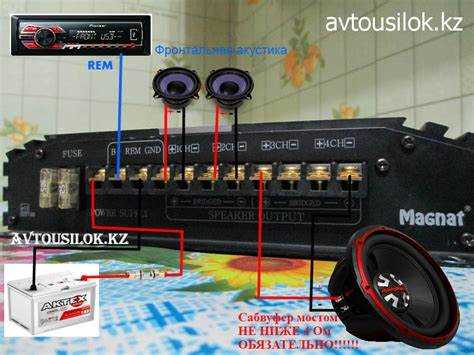

Магнитолы без линейных выходов (RCA) встречаются в бюджетных моделях и штатных головных устройствах автомобилей. Стандартное решение – использование высокоуровневых входов усилителя, но не все модели их поддерживают. Альтернативные методы требуют точного подбора компонентов и соблюдения полярности сигнала.
Для подключения через динамические выходы магнитолы потребуются адаптеры высокого уровня (Hi-Level) или конденсаторы развязки. Адаптеры преобразуют сигнал с акустических проводов в низкоуровневый, совместимый с RCA-входами усилителя. При выборе адаптера обращайте внимание на сопротивление нагрузки – оно должно соответствовать параметрам магнитолы (обычно 4–8 Ом).
Если усилитель не имеет высокоуровневых входов, используйте линейные конвертеры (LOC). Они снижают напряжение с динамических выходов до уровня 2–4 В, необходимого для линейных входов. При установке LOC важно правильно подключить плюсовые и минусовые провода – ошибка приведет к фазовому сдвигу и искажению звука. Рекомендуется использовать экранированные кабели для минимизации помех.
При отсутствии адаптеров можно собрать простую схему на базе резисторов и конденсаторов. Для этого потребуются два резистора по 1 кОм и два конденсатора по 10 мкФ. Схема подключается параллельно динамику: резисторы ограничивают ток, а конденсаторы отсекают постоянную составляющую сигнала. Такой метод подходит для усилителей с высокой чувствительностью входов.
Перед подключением проверьте выходную мощность магнитолы – она не должна превышать допустимые значения для усилителя. Измерьте напряжение на динамических выходах мультиметром: при максимальной громкости оно должно быть в пределах 10–20 В. Превышение этого значения может повредить входные цепи усилителя.
Для снижения помех используйте ферритовые кольца на проводах питания и сигнальных кабелях. Установите их как можно ближе к усилителю и магнитоле. Дополнительно заземлите корпус усилителя отдельным проводом сечением не менее 4 мм² – это уменьшит фон и наводки.
Как определить наличие и тип выходов на штатной магнитоле
При отсутствии документации проверьте наличие сигнала мультиметром: переведите прибор в режим измерения переменного напряжения (AC 20 В), подключите щупы к предполагаемым выходам и включите музыку на средней громкости. На линейных выходах напряжение составит 0,5–2 В, на выходах для динамиков – 4–10 В. Если сигнал отсутствует, магнитола может использовать цифровой выход (оптический, коаксиальный) или вовсе не иметь отдельных выходов – в этом случае потребуется подключение через конвертер высокоуровневого сигнала (например, PAC LP7-4) или CAN-шину (для премиальных авто).
Необходимые инструменты и материалы для подключения
Для подключения усилителя к магнитоле без линейных выходов потребуется набор инструментов, адаптированных под специфику автомобильной аудиосистемы. Основной акцент делается на преобразовании высокоуровневого сигнала в низкоуровневый, что требует точных измерений и качественных соединений. Без правильного инструментария риск повреждения компонентов или нестабильной работы системы возрастает в разы.
Минимальный набор включает:
- Мультиметр с функцией измерения переменного и постоянного напряжения (до 20 В) – для проверки сигнала на динамиках магнитолы и контроля уровня выходного напряжения. Рекомендуются модели с автоматическим выбором диапазона, например, Fluke 17B+ или UNI-T UT61E.
- Паяльная станция с регулировкой температуры (200–400°C) и тонким жалом – для надежного соединения проводов с RCA-коннекторами или адаптерами. Подойдут Hakko FX-888D или бюджетный аналог KSGER T12.
- Кусачки и стрипперы для снятия изоляции с проводов сечением 0,5–2,5 мм². Важно, чтобы инструмент не перекусывал жилы – оптимальны модели с регулировкой глубины резки, например, Knipex 12 62 180.
- Клеммник или обжимные наконечники для подключения к аккумулятору. Используйте медные наконечники под болт М6 или М8 с термоусадочной трубкой для защиты от коррозии.
Материалы для подключения делятся на расходные и функциональные. К первым относятся припой (свинцово-оловянный ПОС-61 или бессвинцовый Sn96.5Ag3Cu0.5), флюс (нейтральный, например, Fluxite), термоусадочные трубки диаметром 2–6 мм и изолента 3M Super 33+. Для снижения помех пригодятся ферритовые кольца (диаметр 10–15 мм) и экранированный кабель RG-58 или RG-174 для сигнальных линий.
Адаптеры и переходники – ключевые элементы при отсутствии линейных выходов. Потребуется высокоуровневый адаптер (Hi-Level to RCA), например, Scosche LOC2SL или Kicker KISL, который преобразует сигнал с динамиков в линейный уровень. Альтернатива – самодельный делитель напряжения на резисторах (1 кОм и 10 кОм) с коэффициентом ослабления 1:10, но его настройка требует точных расчетов и тестирования.
Для питания усилителя необходим силовой кабель сечением не менее 4 AWG (21 мм²) при мощности до 500 Вт или 2 AWG (33 мм²) для более мощных систем. Используйте медный провод с кислородно-бескислородной жилой (OFC), например, KnuKonceptz Kolossus. Заземление должно быть выполнено кабелем того же сечения с минимальной длиной до кузова автомобиля – идеально подходит болт крепления сиденья или специально просверленное отверстие с резьбой М8.
Дополнительные компоненты повышают надежность и качество звука. Конденсатор емкостью 1–2 Фарад (Stinger SPC1.0) стабилизирует напряжение при пиковых нагрузках. Предохранитель на 60–100 А (ближе к аккумулятору) защищает силовую линию от короткого замыкания. Для снижения помех в сигнальной цепи установите фильтр питания (PAC SNI-1) или дроссель на 10–20 мкГн. Не экономьте на разъемах – используйте позолоченные RCA-коннекторы (Neutrik NYS373) и клеммы Wago 221 для быстрого монтажа.
Подключение через высокоуровневые входы усилителя
Высокоуровневые входы (Hi-Level Inputs) – штатное решение для подключения усилителя к магнитоле без линейных выходов. Эти входы рассчитаны на сигнал с динамиков (2–20 В), что позволяет обойтись без дополнительных преобразователей. Перед подключением проверьте максимальное напряжение на выходах магнитолы мультиметром: если оно превышает 15 В, используйте делитель напряжения или аттенюатор, чтобы избежать перегрузки входа усилителя.
Для подключения потребуются акустические провода от магнитолы к усилителю. Используйте кабель сечением не менее 1,5 мм² для фронтальных каналов и 2,5 мм² для сабвуфера – это снизит потери сигнала и помехи. Подключайте провода напрямую к клеммам динамиков магнитолы, избегая скруток: некачественное соединение приведёт к искажениям и наводкам. Если магнитола имеет поканальное усиление, отключите его в настройках, чтобы не усиливать сигнал дважды.
На усилителе найдите разъёмы High-Level Input (обычно обозначены как «+» и «–» для каждого канала). Подключите провода от магнитолы к соответствующим входам: левый фронт к левому входу, правый – к правому. Для сабвуфера используйте мостовой режим, если усилитель поддерживает такую конфигурацию. Убедитесь, что полярность соблюдена: перепутанные «+» и «–» вызовут фазовые искажения и ослабление баса.
После подключения настройте чувствительность усилителя. Начните с минимального уровня Gain (обычно регулятор в положении «0») и постепенно увеличивайте громкость магнитолы до появления искажений. Затем медленно поднимайте Gain, пока звук не станет чистым. Если усилитель оснащён фильтрами (LPF/HPF), установите частоты среза: для фронтальных динамиков – 80–120 Гц, для сабвуфера – 50–80 Гц. Это предотвратит перегрузку динамиков и улучшит согласованность звука.
Проблемы с шумами при использовании высокоуровневых входов часто связаны с заземлением. Если слышен фон или треск, проверьте, чтобы минусовые провода магнитолы и усилителя были подключены к одной точке кузова. Избегайте длинных «земляных» петель: используйте отдельный провод от усилителя к кузову, а не через штатную проводку автомобиля. Для снижения помех экранируйте провода от магнитолы до усилителя – это особенно актуально для машин с мощными генераторами или системами зажигания без помехоподавления.
Некоторые усилители имеют переключатель уровня входного сигнала (например, 2 В / 6 В / 12 В). Если ваша магнитола выдаёт сигнал 4–6 В, установите переключатель в положение «6 В». Это оптимизирует соотношение сигнал/шум и предотвратит клиппинг на высокой громкости. Если переключателя нет, ориентируйтесь на регулировку Gain: при сигнале выше 10 В может потребоваться его снижение до 30–50% от максимального значения.
Для проверки качества подключения используйте тестовые треки с широким частотным диапазоном. Обратите внимание на баланс каналов, отсутствие хрипов и равномерность звука на разных уровнях громкости. Если сабвуфер «бубнит» или фронтальные динамики играют слишком тихо, перепроверьте настройки фильтров и полярность подключения. В сложных случаях используйте осциллограф для анализа формы сигнала на входе усилителя – это поможет выявить искажения, не слышимые на слух.
Использование адаптеров для преобразования сигнала
Адаптеры для преобразования сигнала решают проблему отсутствия линейных выходов (RCA) в штатных магнитолах. Наиболее распространены конвертеры высокого уровня (Hi-Level to RCA), которые подключаются к выходам динамиков магнитолы. Такие устройства, например, PAC LP3-2 или AudioControl LC2i, обрабатывают сигнал с амплитудой до 20 В и преобразуют его в линейный уровень 2–4 В, пригодный для усилителя. Важно выбирать адаптеры с регулировкой усиления, чтобы избежать искажений при разном уровне выходного сигнала магнитолы.
Перед установкой адаптера проверьте сопротивление нагрузки на выходах магнитолы. Большинство конвертеров рассчитаны на 4 Ом, но некоторые модели, например, Stinger SGN20, поддерживают 2 Ом. Подключение к выходам с меньшим сопротивлением без соответствующей поддержки приведет к перегреву адаптера или срабатыванию защиты. Также убедитесь, что магнитола не использует мостовое подключение динамиков – в этом случае потребуется адаптер с разделением каналов, как в случае с Kicker KISL.
Для магнитол с малым выходным напряжением (менее 5 В) подойдут активные адаптеры с предусилителем. Модели типа Scosche LOC2SL или Metra AX-ADCT2 усиливают сигнал до уровня, достаточного для работы с усилителем. Однако активные адаптеры требуют питания +12 В, что усложняет монтаж. При подключении используйте отдельный провод от аккумулятора через предохранитель на 1–2 А, чтобы избежать помех от других потребителей в бортовой сети.
Некоторые адаптеры оснащены фильтрами высоких частот (HPF) для удаления низкочастотных шумов, возникающих при преобразовании сигнала. Например, AudioControl LC7i имеет встроенный кроссовер с регулировкой частоты среза от 50 до 500 Гц. Это полезно при подключении сабвуфера, так как позволяет исключить нежелательные басы из фронтальных каналов. Если адаптер не имеет фильтров, их можно реализовать на усилителе или использовать внешний кроссовер.
При монтаже адаптера избегайте прокладки сигнальных проводов рядом с силовыми кабелями. Минимальное расстояние – 30 см, иначе возможны наводки и фон переменного тока. Для дополнительной защиты используйте экранированные кабели RCA с двойным экраном, например, от бренда Stinger или KnuKonceptz. Заземление адаптера должно быть выполнено на кузов автомобиля в точке, максимально близкой к месту установки, чтобы минимизировать сопротивление цепи.
Если магнитола имеет только один выход для динамиков (например, в мостовом режиме), потребуется адаптер с разделением каналов. Модели типа PAC SNI-1/3.5 или Metra AX-TCBL разделяют мостовой сигнал на два независимых канала, сохраняя стереоэффект. При этом важно правильно подключить провода: плюс мостового выхода – к входу адаптера, минус – к массе. Ошибка в полярности приведет к фазовому сдвигу и ухудшению звучания.
Для магнитол с цифровыми выходами (оптическими или коаксиальными) используйте цифро-аналоговые преобразователи (ЦАП). Устройства типа iFi Audio iDSD или Topping D10s преобразуют цифровой сигнал в аналоговый с высоким разрешением, но требуют внешнего питания и стабильного источника сигнала. Такие решения оправданы только при наличии качественного цифрового источника, иначе выгоднее использовать аналоговые адаптеры.
После установки адаптера настройте уровень сигнала. Начните с минимального положения регулятора усиления на адаптере и усилителе. Постепенно увеличивайте громкость магнитолы до появления искажений, затем снизьте уровень на 2–3 дБ. Это обеспечит оптимальное соотношение сигнал/шум. Если адаптер имеет светодиодные индикаторы перегрузки (как в AudioControl LC2i), следите за их состоянием – постоянное свечение указывает на необходимость снижения уровня сигнала.
Подключение через динамические выходы магнитолы
Если магнитола не оснащена линейными выходами (RCA), подключение усилителя выполняется через динамические клеммы – Speaker Out. Этот метод требует точного расчета нагрузки и использования дополнительных компонентов для фильтрации сигнала. Стандартные динамические выходы выдают усиленный сигнал (4–20 Вт на канал), что может привести к перегрузке входа усилителя, если не принять меры.
Для корректного подключения потребуются:
- Пассивные делители напряжения (резисторы 1–10 кОм) или линейные конвертеры (LOC – Line Output Converter). Последние предпочтительнее, так как снижают уровень сигнала до 2–4 В и устраняют постоянную составляющую.
- Экранированный кабель RCA с минимальным сечением 0,5 мм² для минимизации помех.
- Мультиметр для проверки напряжения на выходах магнитолы (должно быть не выше 15 В на пике).
Схема подключения через LOC выглядит так: динамические выходы магнитолы подключаются к входам конвертера, а его RCA-выходы – к усилителю. Важно соблюдать полярность: «+» динамического выхода на «+» LOC, «-» на «-«. При использовании резисторов применяется схема делителя с соотношением 1:10 (например, 1 кОм и 10 кОм), но это снижает качество сигнала из-за внесения шумов.
Перед подключением отключите питание магнитолы и усилителя. Проверьте сопротивление нагрузки: если усилитель рассчитан на 4 Ом, а динамики магнитолы – на 2 Ом, используйте развязывающие конденсаторы (1000 мкФ, 25 В) на каждом канале, чтобы избежать перегрева усилителя. После монтажа настройте чувствительность усилителя (gain) по осциллографу или тестовому диску с синусоидальным сигналом 1 кГц, добиваясь минимальных искажений.
Типичные ошибки: подключение без LOC/резисторов (перегрузка входа усилителя), игнорирование полярности (фазовые искажения), использование некачественного кабеля (наводки). Если после подключения слышны щелчки или фон, проверьте заземление магнитолы и усилителя – они должны быть подключены к одной точке кузова. Для магнитол с высоким уровнем выходного сигнала (>15 В) используйте только LOC с регулировкой уровня.
Настройка уровня сигнала при отсутствии RCA-выходов
При подключении усилителя через высокоуровневые входы (speaker-level) критически важно правильно выставить уровень сигнала, чтобы избежать искажений или повреждения оборудования. Начните с установки всех регуляторов громкости на магнитоле и усилителе в минимальное положение. Подключите динамики к усилителю и временно отключите их от магнитолы, чтобы исключить влияние штатной акустики на настройку.
Используйте тестовый сигнал частотой 1 кГц с уровнем -10 дБ (можно сгенерировать через приложение или взять из аудиофайла). Подайте его на магнитолу на средней громкости (около 50% от максимума). На усилителе выставьте регулятор усиления (gain) в положение, при котором сигнал на выходе не превышает 90% от номинальной мощности, указанной в спецификациях. Для проверки используйте осциллограф или мультиметр в режиме измерения переменного напряжения – напряжение на выходе усилителя не должно превышать √(P × R), где P – мощность в ваттах, R – импеданс динамика в омах.
Если осциллографа нет, ориентируйтесь на слух: при увеличении громкости на магнитоле сигнал должен становиться громче без хрипов или «зажатости». При появлении искажений уменьшите уровень на усилителе. Для магнитол с нелинейной регулировкой громкости (например, логарифмической шкалой) тестируйте на разных уровнях – от 30% до 70% – чтобы убедиться в равномерном усилении.
Для автомобильных усилителей с высокоуровневыми входами чувствительность обычно составляет 2–10 В (RMS). Если штатная магнитола выдает сигнал ниже 2 В, потребуется предусилитель или адаптер с повышающим трансформатором. Проверьте напряжение на выходах магнитолы мультиметром: при максимальной громкости оно должно быть не менее 1,5 В для уверенного срабатывания входа усилителя.
Избегайте использования регуляторов громкости на усилителе для компенсации слабого сигнала – это приведет к увеличению шумов. Вместо этого корректируйте уровень на магнитоле или используйте пассивный аттенюатор (делитель напряжения) между выходами магнитолы и входами усилителя. Для делителя подойдут резисторы с соотношением 1:10 (например, 1 кОм и 10 кОм), что снизит сигнал на ~20 дБ без фазовых искажений.
При подключении через разъемы динамиков магнитолы учитывайте полярность: неправильное подключение приведет к фазовому сдвигу и ухудшению звука. Проверьте соответствие «+» и «−» на выходах магнитолы и входах усилителя. Для теста используйте монофонический сигнал (например, щелчок) и сравните звучание при правильной и обратной полярности – правильное подключение даст более четкий и объемный звук.
Если усилитель имеет переключатель чувствительности (например, 0,2 В / 2 В / 6 В), выберите положение, соответствующее уровню сигнала от магнитолы. Для большинства штатных головных устройств подойдет режим 2 В. При использовании адаптеров типа LOC (Line Output Converter) настройте его встроенный аттенюатор так, чтобы сигнал на выходе не превышал 1 В (RMS) – это оптимальный уровень для линейных входов усилителя.
После настройки проверьте работу системы в реальных условиях: включите музыку с разным динамическим диапазоном и убедитесь, что усилитель не перегружается на пиках. Если на высокой громкости появляются искажения, уменьшите уровень на магнитоле на 10–15% и повторите настройку gain на усилителе. Запомните оптимальные положения регуляторов для быстрого восстановления настроек при необходимости.
Проверка правильности подключения и устранение помех
Первым шагом после подключения усилителя к магнитоле без линейных выходов станет проверка напряжения на клеммах питания. Используйте мультиметр в режиме измерения постоянного тока (DC) на диапазоне 20 В. Красный щуп подключите к плюсовой клемме усилителя, черный – к массе. Показания должны соответствовать напряжению бортовой сети автомобиля (12–14,4 В при работающем двигателе). Если напряжение ниже 11 В, проверьте сечение проводов питания – минимально допустимое для усилителя мощностью до 200 Вт составляет 8 AWG (8,37 мм²).
Проверьте заземление усилителя: подключите мультиметр в режиме прозвонки между минусовой клеммой усилителя и кузовом автомобиля. Сопротивление должно быть близко к нулю (менее 0,5 Ом). Если значение выше, зачистите точку контакта до металла, удалите ржавчину и используйте болт с гроверной шайбой для надежного соединения. Избегайте заземления на окрашенные или пластиковые поверхности – это гарантированный источник помех.
При появлении фонового гула или треска на низких частотах проверьте кабель RCA, идущий от магнитолы к усилителю. Если он проложен параллельно силовым проводам на расстоянии менее 30 см, возникает наводка. Переложите RCA-кабель перпендикулярно силовым линиям или используйте экранированный провод с двойной оплеткой. Для дополнительной защиты установите ферритовые кольца на оба конца кабеля – они подавляют высокочастотные помехи до 90%.
Если звук искажается при увеличении громкости, проверьте уровень входного сигнала на усилителе. Большинство моделей имеют регулятор чувствительности (gain) – установите его в среднее положение, затем постепенно увеличивайте громкость на магнитоле до появления первых признаков искажений. После этого уменьшите gain на 10–15% от этого уровня. Превышение входного сигнала приводит к клиппингу, который не только ухудшает качество звука, но и может повредить динамики.
Помехи в виде шипения или свиста часто возникают из-за некачественного источника сигнала. Если магнитола не имеет линейных выходов, а подключение выполнено через высокоуровневые входы (speaker level), убедитесь, что сопротивление нагрузки на канал не ниже указанного в спецификации усилителя (обычно 2–8 Ом). Подключение динамиков с сопротивлением 1 Ом к усилителю, рассчитанному на 4 Ом, вызовет перегрев и искажения. Проверьте сопротивление динамиков мультиметром в режиме измерения сопротивления.
Для устранения импульсных помех (щелчки, потрескивания) установите конденсатор емкостью 10 000–20 000 мкФ на плюсовую линию питания усилителя. Расстояние от конденсатора до клемм усилителя не должно превышать 30 см. Используйте конденсаторы с низким ESR (эквивалентным последовательным сопротивлением) – например, серии Panasonic FC или Nichicon HE. Избегайте дешевых моделей с высоким ESR, так как они неэффективны на высоких частотах.
При наличии помех от бортовой электроники (например, системы зажигания) установите LC-фильтр в цепь питания усилителя. Схема фильтра: дроссель на 10–30 мкГн последовательно с плюсовым проводом и конденсатор на 470–1000 мкФ параллельно клеммам питания. Дроссель можно изготовить самостоятельно, намотав 20–30 витков провода сечением 4 мм² на ферритовый сердечник диаметром 20 мм. Такой фильтр подавляет помехи в диапазоне 10–100 кГц, характерные для генераторов и катушек зажигания.
После всех проверок и корректировок выполните тестовый прогон системы с использованием тестового трека с синусоидальным сигналом частотой 1 кГц. Подайте сигнал на усилитель и прослушайте его на минимальной громкости. Если звук чистый, без посторонних шумов, постепенно увеличивайте громкость до 70% от максимума. При появлении искажений или помех вернитесь к предыдущим шагам диагностики. Запишите показания мультиметра на клеммах питания при максимальной нагрузке – падение напряжения более чем на 0,5 В указывает на недостаточное сечение проводов или слабый аккумулятор.
