Как поправить резьбу в каретке

Каретка велосипеда – один из самых нагруженных узлов трансмиссии, где резьба подвергается постоянным динамическим и статическим нагрузкам. Износ или повреждение резьбы в корпусе каретки (стандарт BSA, итальянский или PressFit) приводит к люфту, перекосу шатунов и ускоренному износу подшипников. Чаще всего проблема возникает при неправильной установке каретки (перетяжка, несоосность), использовании некачественных инструментов или коррозии. Восстановление резьбы – альтернатива замене рамы, но требует точного подхода.

Для диагностики состояния резьбы используйте резьбовой калибр или новую каретку в качестве эталона. Измерьте глубину резьбы штангенциркулем: для BSA-стандарта (1.37″ x 24 TPI) допустимое отклонение – не более 0.2 мм от номинала. При срыве первых витков или их деформации более чем на 30% восстановление возможно только с помощью метчика или футорки. Игнорирование проблемы приведет к разрушению корпуса каретки и необходимости расточки под нестандартные решения.

Основные методы восстановления: прогонка метчиком (для незначительных повреждений), установка резьбовой вставки (футорки) (при критическом износе) или нарезка новой резьбы увеличенного диаметра (редко, требует специального оборудования). Для BSA-кареток подойдет метчик 1.37″ x 24 TPI с правой резьбой (левая сторона – обратная). При работе с алюминиевыми рамами используйте смазку на основе молибдена или сульфида молибдена – это снизит трение и предотвратит задиры.

Инструменты для восстановления: раздвижной метчикодержатель (для точного позиционирования), набор метчиков с шагом 24 TPI (черновой и чистовой), резьбовая футорка из нержавеющей стали (если метчик не помогает). При установке футорки нарежьте резьбу под M24x1 или M26x1 (в зависимости от модели), затем вкрутите вставку на фиксатор резьбы Loctite 243. После застывания (24 часа) прогонка метчиком восстановит оригинальную резьбу.

Профилактика износа: смазывайте резьбу каретки перед установкой медной пастой или антизадирной смазкой (например, Finish Line Ti-Prep), контролируйте момент затяжки (для BSA – 50–70 Н·м), избегайте использования ударных инструментов. При частых разборках каретки проверяйте резьбу калибром каждые 5000 км – это продлит срок службы узла в 2–3 раза.

Какие инструменты понадобятся для ремонта резьбы каретки

Для восстановления резьбы в каретке велосипеда потребуется метчик соответствующего стандарта: чаще всего это ISO (1,37×24 TPI для английской резьбы) или итальянский стандарт (36×24 TPI). Выбор зависит от типа рамы – уточните параметры перед покупкой. Метчик должен быть высокоточным, с полным профилем резьбы, чтобы избежать срыва витков. Рекомендуются инструменты из быстрорежущей стали (HSS) или с титановым покрытием для долговечности. Для кареток с поврежденной резьбой понадобится комплект из чернового и чистового метчиков.

Вороток для метчика подбирается по размеру квадратного хвостовика: стандартные варианты – 8 мм или 10 мм. Важно использовать вороток с регулируемым усилием или динамометрический ключ, чтобы контролировать момент затяжки и не перегружать резьбу. Для очистки каретки от стружки и старой смазки пригодятся ершик диаметром 30–35 мм, ацетон или обезжириватель на спиртовой основе, а также ветошь без ворса. При сильных повреждениях может потребоваться развертка для калибровки отверстия перед нарезкой новой резьбы.

Дополнительно нужны фиксатор резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания, консистентная смазка (литол, морская смазка) для защиты от коррозии и штангенциркуль с точностью 0,05 мм для проверки диаметра отверстия. Если резьба сорвана полностью, потребуется втулка-ремонтная вставка (например, Helicoil) или переходник под другой стандарт каретки. Работайте в хорошо освещенном месте с тисками или специальным стендом для фиксации рамы.

Как определить степень повреждения резьбы в каретке

Первым шагом осмотрите резьбу каретки визуально при хорошем освещении. Используйте фонарик и увеличительное стекло, если доступно. Обратите внимание на следующие признаки:

• Задиры или сколы на витках – указывают на механическое повреждение.
• Коррозия (ржавчина) – чаще встречается в стальных каретках, особенно после контакта с влагой.
• Смятые или «зализанные» витки – результат неправильной установки или чрезмерного усилия при затяжке.
• Остатки старой смазки или металлическая стружка – свидетельствуют о трении или износе.

Если повреждения локализованы на 1–2 витках и не затрагивают более 20% резьбы, восстановление возможно с помощью метчика или резьбореза. При поражении более 30% витков или глубоких задирах потребуется расточка под ремонтную втулку или замена каретки.

Проверьте резьбу на ощупь, аккуратно ввернув и вывернув шатунную ось или кареточный узел. Нормальное сопротивление должно быть равномерным, без заеданий. Если инструмент «проваливается» или требует усилий на отдельных участках, это говорит о деформации витков. Для точной диагностики используйте калибровочный метчик соответствующего стандарта (например, BSA 1.37″×24 TPI для большинства велосипедов). Метчик должен входить без перекосов и не «болтаться» в резьбе – иначе повреждение критическое.

При подозрении на скрытые дефекты проведите тест с динамометрическим ключом. Затяните кареточный узел с усилием, указанным в спецификации производителя (обычно 35–50 Н·м для стальных и 25–40 Н·м для алюминиевых кареток). Если момент затяжки нестабилен или узел проворачивается при меньшем усилии, резьба изношена. В этом случае дальнейшая эксплуатация приведет к люфту шатунов или разрушению посадочного места.

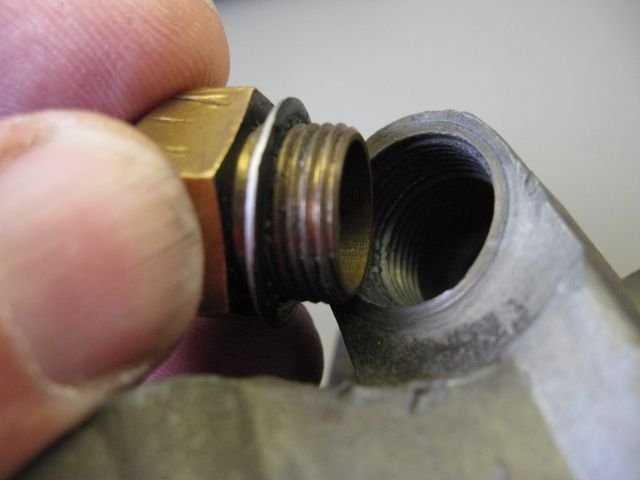

Пошаговая инструкция по очистке резьбы перед восстановлением

Снимите каретку с рамы, используя съемник каретки и ключ на 24 мм. Закрепите вал в тисках через мягкие прокладки (например, резиновые накладки), чтобы не повредить поверхность. Осмотрите резьбу на наличие заусенцев, коррозии или остатков старой смазки – эти дефекты ухудшают адгезию герметиков и фиксаторов.

Очистите резьбу металлической щеткой с жесткой щетиной, двигаясь вдоль витков. Для удаления въевшейся грязи и окислов используйте абразивную пасту (например, Autosol Metal Polish) и хлопчатобумажную ветошь. При сильной коррозии замочите деталь на 10–15 минут в растворе лимонной кислоты (50 г на 1 л воды) при температуре 60–70°C – это размягчит налет без повреждения металла.

Промойте резьбу бензином или уайт-спиритом, удаляя остатки абразива и загрязнений. Просушите сжатым воздухом или феном на низкой температуре. Проверьте чистоту витков с помощью лупы: на поверхности не должно быть частиц крупнее 0,1 мм, иначе они помешают равномерному нанесению резьбового фиксатора.

Нанесите на резьбу тонкий слой обезжиривателя (Loctite 7063 или ацетон) с помощью безворсовой салфетки. Дайте высохнуть 2–3 минуты – остаточная влага снижает эффективность последующего восстановления. Приступайте к восстановлению только после полного испарения растворителя.

Выбор метчика или плашки для нарезания новой резьбы

Для восстановления резьбы в каретке велосипеда используйте метчики с шагом 1,0 мм (стандарт BSA) или 1,37×24 TPI (английская система) – зависит от модели рамы. Берите комплект из чернового, среднего и чистового метчиков: черновой снимает до 70% металла, средний – 20%, чистовой доводит резьбу до точного размера. Материал – быстрорежущая сталь (HSS) с покрытием TiN для стойкости. Плашки применяйте только для внешней резьбы (например, на оси каретки), но не для внутренней в раме: они не обеспечивают нужной точности и могут сорвать витки.

Перед выбором проверьте диаметр отверстия: для BSA 1,37″ (34,8 мм) сверлите под метчик Ø33,2 мм, для итальянского стандарта 36×24 TPI – Ø34,5 мм. Используйте машинное масло или специальную смазку для нарезания резьбы – это снижает трение на 40% и предотвращает задиры. Если резьба повреждена сильно, сначала пройдите отверстие разверткой, затем метчиком. Для алюминиевых рам берите метчики с меньшим углом заточки (10–15°), чтобы избежать выкрашивания металла.

Техника нарезания резьбы в каретке вручную

Нарезание резьбы в каретке велосипеда вручную требует точного подбора инструмента и соблюдения последовательности действий. Для работы понадобятся метчики соответствующего размера (обычно 1,37×24 TPI для английской резьбы или 34,8×24 TPI для итальянской), вороток с регулируемым усилием, смазка на основе молибдена или сульфида молибдена, а также штангенциркуль для контроля диаметра. Перед началом убедитесь, что каретка очищена от старой смазки и металлической стружки – остатки могут привести к срыву резьбы. Зафиксируйте раму в тисках через деревянные прокладки, чтобы избежать деформации труб.

Процесс начинается с чернового метчика: вставьте его в отверстие каретки строго перпендикулярно оси, нанесите смазку на режущие кромки и вращайте вороток по часовой стрелке с равномерным усилием. После каждого полного оборота делайте пол-оборота назад для удаления стружки. Контролируйте глубину нарезания – для стандартной каретки достаточно 10–12 мм. Переход к среднему и чистовому метчикам выполняйте только после полного прохода черновым, каждый раз очищая канавки от стружки и обновляя смазку. При заклинивании метчика не прилагайте чрезмерных усилий: выверните инструмент, очистите резьбу и повторите проход с меньшим давлением.

После завершения нарезания проверьте резьбу калибром или ответной деталью (например, чашкой каретки). Допустимый люфт – не более 0,1 мм, иначе потребуется повторный проход чистовым метчиком. Обработайте резьбу консистентной смазкой для защиты от коррозии и облегчения последующей сборки. При работе с алюминиевыми каретками используйте метчики с покрытием TiN или TiAlN – они снижают трение и риск заклинивания. Храните инструмент в сухом месте: влага вызывает коррозию режущих кромок, что приводит к браку при нарезании.

Использование резьбонарезного станка для точной работы

Настройте станок на скорость вращения 40–60 об/мин для стали и 20–30 об/мин для алюминия. Превышение этих значений приводит к срыву витков или перегреву материала. Используйте трехпроходную схему: черновой метчик (60% глубины), промежуточный (85%) и чистовой (100%). Между проходами удаляйте стружку сжатым воздухом или щеткой – игнорирование этого правила увеличивает риск заклинивания метчика в 2,5 раза.

• Для кареток с изношенной резьбой применяйте метчики с заниженным диаметром на 0,1–0,2 мм. Это компенсирует деформацию металла и обеспечивает плотную посадку чашек.
• Проверяйте перпендикулярность метчика относительно оси каретки с помощью угольника – отклонение более 0,5° ведет к перекосу резьбы.
• После нарезки промойте отверстие уайт-спиритом и нанесите фиксатор резьбы средней прочности (например, Loctite 243) для предотвращения самопроизвольного выкручивания.

При работе с титановыми каретками используйте метчики из быстрорежущей стали с покрытием TiN или TiAlN – они выдерживают нагрузки до 1200 Н/мм². Скорость вращения снизьте до 15 об/мин, а смазку замените на сульфофрезол или пасту на основе дисульфида молибдена. Контролируйте процесс через каждые 2–3 витка: при появлении задиров или неравномерной стружки остановите станок и замените метчик – изношенный инструмент портит резьбу без возможности восстановления.

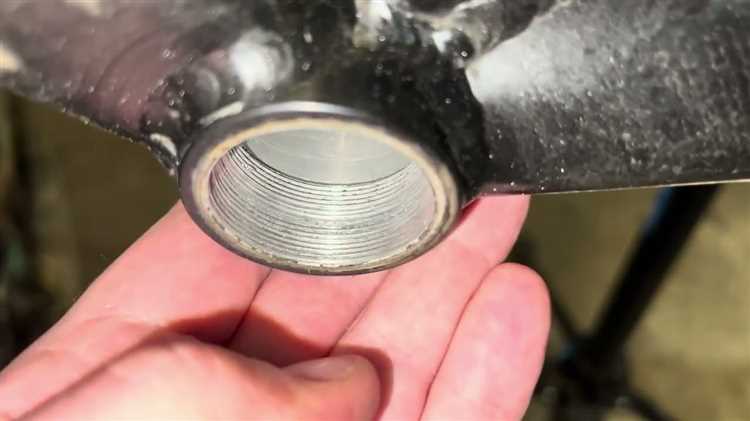

Как правильно подобрать смазку для восстановленной резьбы

Выбор смазки для восстановленной резьбы каретки зависит от материала деталей, условий эксплуатации и типа нагрузки. Алюминиевые и стальные резьбы требуют разных подходов: для алюминия предпочтительны смазки с антикоррозийными присадками, так как он склонен к окислению при контакте с влагой. Стальные резьбы менее чувствительны к коррозии, но нуждаются в защите от заеданий при высоких нагрузках.

Основные критерии выбора смазки:

• Температурный диапазон: от -20°C до +120°C для большинства велосипедов.
• Водостойкость: смазка не должна смываться дождем или при мойке.
• Совместимость с пластиками и резиной, если резьба контактирует с уплотнителями.
• Антизадирные свойства для предотвращения схватывания металлов.

Для стальных резьб оптимальны густые смазки на основе лития или кальция, например, Lithium Grease NLGI 2 или Molykote 111. Они обеспечивают стабильную пленку при высоких нагрузках и защищают от коррозии. Алюминиевые резьбы лучше смазывать составами с добавлением меди или графита, такими как Loctite 8009 или Permatex Copper Anti-Seize, чтобы предотвратить гальваническую коррозию.

В условиях повышенной влажности или при частых поездках в дождь используйте водостойкие синтетические смазки, например, Finish Line Teflon Grease или Park Tool Polylube 1000. Они не растворяются в воде и сохраняют свойства даже после длительного воздействия влаги. Избегайте минеральных масел – они быстро вымываются и не обеспечивают достаточной защиты.

Если резьба подвергается вибрации или динамическим нагрузкам (например, в каретках с картриджными подшипниками), выбирайте смазки с высокой адгезией. Хорошо зарекомендовали себя Motul Tech Grease 300 и Shimano Premium Grease. Они не стекают при вращении и сохраняют смазывающие свойства на протяжении 5–10 тысяч километров пробега.

Не используйте универсальные автомобильные смазки типа Литол-24 или Солидол – они слишком густые для велосипедных резьб и могут вызвать избыточное сопротивление при сборке. Также избегайте аэрозольных смазок на основе силикона: они быстро испаряются и не обеспечивают долговременной защиты.

Перед нанесением смазки очистите резьбу от остатков старой смазки, грязи и металлической стружки. Используйте обезжириватель (например, Park Tool CB-4) и щетку с жесткой щетиной. Наносите смазку тонким слоем, равномерно распределяя по всей поверхности резьбы. Избыток смазки может выдавиться при затяжке и попасть в подшипники, что приведет к их преждевременному износу.

Проверка герметичности и прочности резьбового соединения

После восстановления резьбы в каретке велосипеда критически важно проверить герметичность и прочность соединения, чтобы исключить протечки смазки или ослабление под нагрузкой. Используйте динамометрический ключ с моментом затяжки, указанным производителем каретки (обычно 35–50 Н·м для стальных и 30–40 Н·м для алюминиевых рам). Превышение этих значений приводит к деформации резьбы или растрескиванию корпуса, а недостаточная затяжка – к самопроизвольному отвинчиванию под вибрацией. Для проверки герметичности нанесите тонкий слой мыльного раствора на стык каретки с рамой: появление пузырьков укажет на утечку воздуха, что свидетельствует о негерметичности.

Прочность соединения тестируйте под нагрузкой, имитируя реальные условия эксплуатации. Установите шатуны и приложите усилие 100–150 кг к педалям (например, встав на одну педаль стоя на велосипеде). Если каретка смещается или слышен скрип, резьба не обеспечивает достаточного сцепления. В таких случаях демонтируйте узел и осмотрите витки на предмет задиров или неполного восстановления профиля. Для алюминиевых рам дополнительно проверьте состояние анодированного слоя – его повреждение ускоряет коррозию и снижает ресурс соединения.

• Используйте резьбовой фиксатор средней прочности (например, Loctite 243) для предотвращения самоотвинчивания, если производитель не запрещает его применение.
• При отсутствии динамометрического ключа затягивайте каретку до упора, затем доворачивайте на 1/8–1/4 оборота – этого достаточно для большинства стандартных соединений.
• После тестовой поездки (5–10 км) повторно проверьте затяжку: вибрация может ослабить соединение даже при правильной первоначальной установке.

Типичные ошибки при восстановлении резьбы и как их избежать

Первая ошибка – использование метчика неподходящего размера. Стандартная резьба в каретке велосипеда чаще всего имеет шаг 1.0 мм (для английской системы) или 24 TPI (для BSA). Применение метчика с другим шагом приводит к срыву витков или неполному восстановлению. Перед работой проверяйте маркировку на инструменте: например, для BSA-каретки нужен метчик M34.8×24 TPI. Если резьба уже повреждена, используйте ступенчатый метчик – сначала черновой, затем чистовой.

Вторая распространённая проблема – чрезмерное усилие при нарезке. Резьба в алюминиевых рамах или стальных каретках легко деформируется при избыточном давлении. Вращайте метчик плавно, делая пол-оборота вперёд и четверть назад для удаления стружки. Если инструмент идёт туго, остановитесь и проверьте соосность – перекос даже на 2–3 градуса приведёт к перекосу витков. Для смазки используйте специализированные составы (например, Tap Magic), а не машинное масло – оно не обеспечивает нужной чистоты реза.

Игнорирование подготовки поверхности – третья критическая ошибка. Остатки старой смазки, металлическая стружка или коррозия мешают качественному восстановлению. Перед нарезкой очистите резьбу металлической щёткой и промойте ацетоном. Если на витках есть глубокие задиры, предварительно пройдитесь развёрткой или напильником с мелкой насечкой. При работе с алюминиевыми рамами избегайте абразивных материалов – они расширяют отверстие, нарушая посадку каретки.

Последняя ошибка – неправильная сборка после восстановления. Даже идеально нарезанная резьба не выдержит нагрузки, если каретка установлена с перекосом или без фиксатора резьбы. Наносите анаэробный герметик (например, Loctite 243) тонким слоем на первые 2–3 витка, но не на всю резьбу – излишки выдавятся внутрь и забьют подшипники. Затягивайте каретку динамометрическим ключом с моментом 35–50 Н·м для стальных рам и 25–35 Н·м для алюминиевых. После сборки проверьте люфт вращением шатунов – если слышен скрежет, разберите и устраните перекос.

Когда стоит заменить каретку вместо восстановления резьбы

Если при осмотре обнаружены трещины в корпусе каретки или раме, восстановление резьбы теряет смысл. Даже качественная нарезка новой резьбы не устранит структурные дефекты, которые приведут к повторным поломкам или деформации под нагрузкой. Особенно критично это для карбоновых рам – их ремонт в таких случаях нецелесообразен из-за риска разрушения материала.

Износ резьбы превышает 30% от исходной глубины или наблюдается сильная коррозия с образованием раковин – замена неизбежна. Восстановление возможно только при незначительных повреждениях (до 10-15%), иначе фиксация каретки будет ненадежной. Для алюминиевых рам допустимо использовать резьбовые вставки, но при стальных или титановых корпусах экономически выгоднее установить новую каретку.

Если каретка эксплуатировалась более 5 лет в условиях высокой влажности или агрессивных сред (например, морская соль), внутренние подшипники и уплотнения изнашиваются независимо от состояния резьбы. В таких случаях замена комплектующих обойдется дешевле, чем попытка восстановить только резьбу с последующим ремонтом остальных элементов.

При несовпадении стандартов резьбы (например, BSA на итальянскую каретку) или переходе на другой тип системы (от квадратных осей к шлицевым) адаптеры и вставки не обеспечат должной жесткости. Здесь замена каретки на совместимую с рамой модель – единственное решение, исключающее люфты и преждевременный износ.
