Межвитковое замыкание – одна из наиболее распространённых неисправностей обмоток электродвигателей, приводящая к перегреву, снижению мощности и преждевременному выходу из строя. Даже незначительное повреждение изоляции между витками вызывает локальное увеличение тока, что ускоряет деградацию обмотки. Для диагностики используют методы, отличающиеся по точности, доступности оборудования и трудоёмкости. Выбор способа зависит от типа двигателя (асинхронный, синхронный, коллекторный), его мощности и условий эксплуатации.

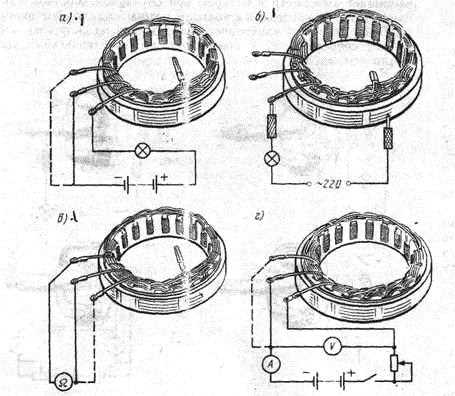

Наиболее простой и оперативный способ – измерение сопротивления обмоток мультиметром. У асинхронных двигателей с короткозамкнутым ротором сопротивление фазных обмоток должно отличаться не более чем на 2–3%. Превышение этого значения указывает на возможное замыкание. Однако метод неэффективен для двигателей мощностью свыше 10 кВт из-за низкой чувствительности приборов к малым изменениям сопротивления. Для точной диагностики требуется сравнение с паспортными данными или результатами предыдущих измерений.
Более надёжный результат даёт проверка с помощью мегомметра на напряжение 500–1000 В. Измеряют сопротивление изоляции между обмотками и корпусом, а также между фазами. При межвитковом замыкании сопротивление между повреждёнными витками резко падает (ниже 0,5 МОм). Важно учитывать, что влага и загрязнения могут искажать показания, поэтому двигатель предварительно очищают и сушат. Метод не подходит для двигателей с электронными компонентами, так как высокое напряжение может их повредить.
В условиях ремонтных мастерских применяют метод падения напряжения. К обмотке подводят переменное напряжение 10–30 В и измеряют ток в каждой фазе. При межвитковом замыкании ток в повреждённой фазе увеличивается на 15–50% по сравнению с исправными. Для повышения точности используют низковольтный источник с регулируемым напряжением. Метод универсален, но требует отключения двигателя от сети и разборки клеммной коробки.
Для коллекторных двигателей постоянного тока используют осциллографический метод. Подключают осциллограф к обмотке якоря и подают импульсное напряжение. При замыкании витков на осциллограмме появляются характерные искажения формы сигнала – провалы или всплески. Метод позволяет локализовать дефект с точностью до секции обмотки, но требует специальных навыков и оборудования.
В промышленных условиях применяют тепловизионный контроль. Двигатель запускают на холостом ходу или под нагрузкой, после чего сканируют обмотки тепловизором. Межвитковое замыкание проявляется в виде локальных зон перегрева (на 10–20 °C выше остальной поверхности). Метод неразрушающий, но эффективен только при наличии нагрузки, так как в режиме холостого хода дефект может не проявляться.
Какие инструменты нужны для диагностики межвиткового замыкания
Для выявления межвиткового замыкания в обмотках электродвигателя требуется специализированное оборудование, способное фиксировать малейшие отклонения в электрических параметрах. Основным инструментом остаётся мегомметр с диапазоном измерений от 500 В до 2,5 кВ – он позволяет оценить сопротивление изоляции между витками и корпусом. Модели с функцией автоматического разряда (например, Fluke 1550B или Sonel MIC-10k1) исключают риск повреждения обмоток остаточным напряжением. При проверке важно соблюдать полярность подключения и выдерживать время измерения не менее 60 секунд для стабилизации показаний.
Тестер обмоток – компактный прибор, предназначенный для экспресс-диагностики. Устройства типа Gossen Metrawatt METRAHit IM XTRA или Chauvin Arnoux CA 6549 измеряют индуктивность, сопротивление и ёмкость обмоток, сравнивая их с эталонными значениями. Погрешность измерений не должна превышать 0,5%, иначе результаты будут недостоверны. Приборы с функцией LCR-метра позволяют выявить асимметрию фаз, характерную для межвитковых замыканий, даже при незначительных повреждениях.
Для анализа высокочастотных составляющих тока утечки применяют осциллографы с токовыми клещами. Модели с полосой пропускания от 100 МГц (например, Rigol DS1104Z или Tektronix TBS1202B) фиксируют импульсные помехи, возникающие при пробое изоляции. Клещи типа Fluke i400s или Hioki 9018-50 подключаются к фазным проводам без разрыва цепи, что ускоряет диагностику. Важно использовать дифференциальный режим измерений, чтобы исключить влияние внешних наводок.
Инфракрасные термометры и тепловизоры – незаменимые инструменты для косвенной оценки состояния обмоток. Локальный перегрев участка обмотки (превышение температуры на 10–15°C относительно соседних зон) указывает на межвитковое замыкание. Приборы с разрешением не хуже 0,1°C (например, FLIR E4 или Testo 875-1i) позволяют обнаружить дефект на ранней стадии. Измерения проводят при номинальной нагрузке двигателя, так как в режиме холостого хода тепловые аномалии могут не проявляться.
Для проверки двигателей с частотным управлением используют анализаторы качества электроэнергии, такие как Fluke 435-II или Chauvin Arnoux PEL 103. Они регистрируют гармонические искажения тока, вызванные нелинейностью нагрузки при замыкании витков. Пороговым значением считается превышение коэффициента гармоник (THD) на 5% от номинального. Дополнительно применяют генераторы сигналов низкой частоты (например, GW Instek SFG-2120) для подачи тестового напряжения на обмотки и анализа отклика с помощью осциллографа.
Как проверить обмотки двигателя мультиметром на наличие замыкания
При проверке двигателей с несколькими скоростями или секционированными обмотками измеряйте сопротивление каждой секции отдельно. Например, у двухскоростного двигателя сопротивление обмоток на разных скоростях должно отличаться пропорционально числу полюсов. Если мультиметр фиксирует короткое замыкание между секциями, замените или перемотайте повреждённую обмотку. Для двигателей с термозащитой отключите её перед проверкой, чтобы избежать ложных показаний.
Методы проверки межвиткового замыкания с помощью мегомметра
- Проверка фазных обмоток на симметрию: подключите мегомметр между началом и концом одной фазы (например, U1–U2), затем повторите для остальных. При исправной обмотке сопротивление всех фаз должно быть одинаковым с допустимым отклонением ±2–3%. Значительное снижение сопротивления одной из фаз (на 10% и более) – признак замыкания.
- Сравнение с паспортными данными: сверьте измеренные значения с заводскими характеристиками. Если сопротивление обмотки ниже указанного в документации на 15–20%, вероятность межвиткового замыкания высока.
При проверке двигателей с фазным ротором дополнительно измеряйте сопротивление обмоток ротора. Подключите мегомметр между кольцами ротора и сравните значения с данными статора. Если сопротивление ротора значительно ниже (на 20% и более), это может указывать на замыкание в его обмотках или на неисправность щеточного аппарата. Для точной локализации дефекта используйте метод «падения напряжения»: подайте на обмотку низкое напряжение (12–24 В) и измерьте падение напряжения на отдельных участках с помощью милливольтметра.
После завершения измерений зафиксируйте результаты и сравните их с предыдущими проверками. Если сопротивление обмоток постепенно снижается при повторных испытаниях, это свидетельствует о прогрессирующем повреждении изоляции. В таких случаях рекомендуется провести дополнительную диагностику с помощью осциллографа или анализатора частичных разрядов. Не используйте мегомметр для проверки двигателей с электронными компонентами (например, частотными преобразователями), так как высокое напряжение может вывести их из строя.
Использование осциллографа для выявления короткозамкнутых витков
Осциллограф – один из наиболее точных инструментов для диагностики межвитковых замыканий в обмотках электродвигателей. Его применение основано на анализе формы и амплитуды сигналов, снимаемых с фазных обмоток при подаче тестового напряжения. Для проверки используют генератор низкочастотных сигналов (50–1000 Гц) или импульсный источник с регулируемой амплитудой. Частота подбирается так, чтобы индуктивное сопротивление обмоток преобладало над активным, что усиливает влияние дефектов.
Подключение осциллографа выполняется через дифференциальные щупы или токовые клещи для минимизации помех. Один канал подсоединяют к тестируемой обмотке, второй – к эталонной (если таковая имеется) или к нейтрали. При подаче импульса или синусоидального сигнала на исправной обмотке наблюдается симметричная форма волны с четкими фронтами. Короткозамкнутые витки проявляются как искажения: уменьшение амплитуды, затягивание фронтов, появление высокочастотных колебаний или асимметрия полуволн.
Ключевой параметр – индуктивность обмотки. При межвитковом замыкании она снижается пропорционально количеству замкнутых витков. На осциллограмме это отражается в уменьшении постоянной времени τ = L/R, где L – индуктивность, R – активное сопротивление. Для количественной оценки сравнивают τ тестируемой обмотки с эталонным значением или с другими фазами того же двигателя. Разница более 10–15% указывает на дефект.
Для повышения чувствительности метода используют резонансный режим. Настраивают частоту генератора так, чтобы она совпадала с собственной частотой обмотки (обычно 1–10 кГц). В этом случае даже незначительное замыкание вызывает резкое изменение амплитуды и фазы сигнала. Метод эффективен для двигателей с малым числом витков, где традиционные способы (измерение сопротивления) не дают результата.
При импульсном тестировании анализируют отраженные волны. Подают короткий импульс (1–10 мкс) и наблюдают за откликом. В исправной обмотке отражение имеет четкую форму с затухающими колебаниями. Замыкание витков приводит к появлению дополнительных пиков или «ступенек» на осциллограмме, вызванных переотражением сигнала в дефектной зоне. Для точной локализации дефекта сравнивают временные задержки между пиками.
Важно учитывать влияние емкости обмотки и паразитных связей. При высоких частотах (выше 10 кГц) емкостные токи могут маскировать индуктивные эффекты. Для исключения ошибок используют экранированные кабели и заземление осциллографа через отдельный проводник. Также рекомендуется проводить измерения при отключенном питании двигателя и разряженных обмотках, чтобы избежать наводок от остаточного напряжения.
Практический пример: при проверке асинхронного двигателя мощностью 5 кВт на частоте 400 Гц осциллограмма исправной фазы показала τ = 1,2 мс. На дефектной фазе τ составила 0,9 мс, что соответствует замыканию 3–4 витков. Дополнительным признаком стало появление высокочастотных колебаний (20–30 кГц) на фронтах импульса, отсутствующих в эталонном сигнале.
Осциллограф позволяет не только выявлять замыкания, но и оценивать их тяжесть. Для этого используют калибровочные графики, построенные на основе экспериментальных данных для конкретного типа двигателей. Например, для двигателей с числом витков на фазу 100–200 снижение τ на 5% соответствует замыканию 1–2 витков, на 20% – 5–7 витков. Метод требует опыта, но при правильном применении дает точность выше 90%.
Как обнаружить замыкание в обмотках по нагреву и вибрации двигателя
Локальный перегрев обмоток – один из первых признаков межвиткового замыкания. При работе двигателя под нагрузкой измерьте температуру корпуса бесконтактным пирометром в зоне лобовых частей обмоток. Превышение на 15–20 °C относительно аналогичных участков или паспортных значений указывает на дефект. Для точной диагностики сравните показания с данными тепловизора: участки с замыканием нагреваются до 80–120 °C при номинальной нагрузке, в то время как исправные обмотки редко превышают 60–70 °C. Зафиксируйте температурный профиль после 30–40 минут работы – стабильное превышение на одном участке подтверждает короткое замыкание.
Вибрация двигателя при межвитковом замыкании возрастает из-за дисбаланса магнитного поля. Используйте виброметр с частотным анализом: на спектре появятся гармоники, кратные частоте сети (50/60 Гц), с амплитудой в 2–3 раза выше нормы. Особое внимание уделите радиальным колебаниям на подшипниковых щитах – при замыкании в одной фазе их уровень достигает 4–6 мм/с (норма – до 2,8 мм/с). Проверку проводите на холостом ходу и под нагрузкой: если вибрация усиливается пропорционально току, дефект локализован в обмотках, а не в механике.
Проверка межвиткового замыкания с помощью прибора ИДВИ-03
Процедура проверки включает следующие шаги:
- Установите переключатель режимов ИДВИ-03 в положение «Измерение индуктивности».
- Зафиксируйте показания прибора. Повторите для остальных пар.
- Сравните результаты: разница более 10% между фазами указывает на межвитковое замыкание в обмотке с меньшим значением.
- Для уточнения локализации дефекта проведите измерения при разных положениях ротора (через каждые 30°).
Погрешность измерений ИДВИ-03 не превышает ±2%, что позволяет выявлять даже незначительные повреждения изоляции.
При обнаружении замыкания оцените степень повреждения: если индуктивность снижена на 20–30%, обмотку можно перемотать частично; при падении более 40% требуется полная замена. Не используйте ИДВИ-03 для проверки двигателей с частотным регулированием или работающих на частотах выше 400 Гц – это искажает результаты. После диагностики очистите контакты щупов от окислов и храните прибор при температуре от -10 до +40°C.
